Алгоритмы и экономия времени: архитектор Лео Штуккардт – о возможностях параметрического проектирования

Елизавета Анохина
Объект:
Комплекс Valley
Адрес:
Нидерланды, None, Амстердам.
Мастерская:
MVRDV

Лео Штуккардт, руководитель проектов в бюро MVRDV и выпускник программы «Новая норма» Института «Стрелка», приехал в Санкт-Петербург на международную конференцию In The City, где рассказал о своем новом проекте и объяснил, какими должны быть современные методы проектирования.

Материал любезно предоставлен для публикации Институтом медиа, архитектуры и дизайна «Стрелка».




Лео Штуккардт на конференции In The City
Лео Штуккардт на конференции In The City
Фото: Евгений Беликов, Институт «Стрелка»



Лео Штуккардт:

«The Valley («Долина») – проект, над которым я работаю в течение последних двух лет. Это комплекс из зданий общей площадью 70 тыс. кв. м, выполняющий сразу несколько функций: там есть как жилые пространства, так и офисы с магазинами. Мы хотели, чтобы эта многофункциональность нашла отражение и в их облике, поэтому решили сделать фасады двух типов. Первый – «корпоративный», с гладким зеркальным остеклением. Придумывая второй, мы добивались противоположного эффекта: с помощью озеленения и динамики выпуклой поверхности, составленной из разных объемов, а также использования природного камня получилось добиться ощущения природного, естественного пространства – там как раз находится жилье. По нашему замыслу, территория вокруг этих зданий должна стать местом для отдыха и общения, доступным всем желающим, а не только жильцам дома.

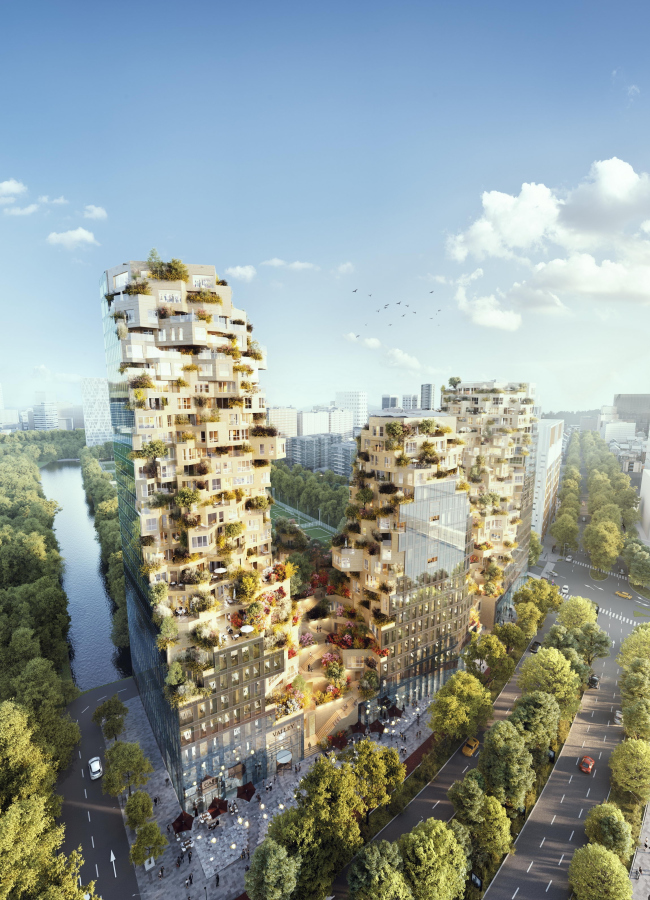

Комплекс Valley
Комплекс Valley
© Vero Visuals

Сейчас уже началось строительство комплекса. На стадии конкурса проект, как и почти все работы нашей студии, выглядел максимально амбициозно: разные этажи, ни одного стандартного угла. Но как превратить такую сложную 3D-модель в реальное здание, уложиться в сроки и бюджет, не отступая при этом от первоначального плана?

Комплекс Valley @ MVRDV
Комплекс Valley
@ MVRDV
Комплекс Valley @ MVRDV
Комплекс Valley
@ MVRDV
Комплекс Valley @ MVRDV
Комплекс Valley
@ MVRDV

Нам нужно было адаптировать этот замысел к существующим условиям, что касалось не только самого по себе внешнего вида здания и дизайна фасадов, но и учета норм инсоляции и шумоизоляции в проекте. Для этого мы использовали параметрические инструменты программы Rhino, в чем нам помогала Arab – одна из крупнейших европейских компаний, занимающихся гражданским строительством. Вместе мы разрабатывали и оптимизировали алгоритмы программы, пробовали разные варианты, по-разному поворачивали эти здания, чтобы максимально использовать солнечный свет зимой. В Нидерландах, кстати, есть специальные нормы, касающиеся естественного освещения в помещении в холодное время года. В то же время, мы пытались избежать перегрева здания летом, чтобы свести к минимуму использование кондиционеров. Подобных задач у нас было очень много, вплоть до поиска оптимального размера террас. С помощью кинетического алгоритма мы перебирали возможные варианты, оставляя самый подходящий. Участки проекта, которые не соответствовали нашим критериям, система выделяла красным цветом как программные ошибки: их мы исправляли и подгоняли уже в ручном режиме.

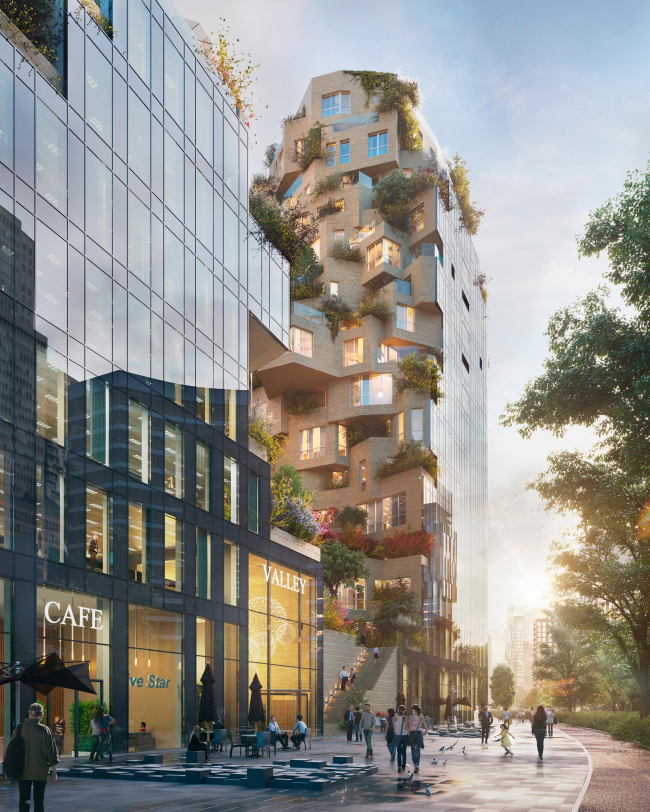

Комплекс Valley
Комплекс Valley
© Vero Visuals

После того как здание обрело свой окончательный вид, мы применили технологию BIM (Building Information Model) с помощью программы Autodesk Revit. BIM позволяет вовлекать большое количество разных специалистов в процесс работы над архитектурным проектом. Создается многослойная цифровая модель будущей постройки, в которую все участники команды могут вносить изменения: есть модель для архитекторов, для инженеров и т.д. Так проще отследить и быстро устранить любые противоречия, которые могут возникнуть в ходе работы. К примеру, если инженеры-«водопроводчики» сделают что-то, что не вписывается по определенным параметрам в архитектурный проект, то будет проведен структурный анализ, в результате которого уже будет принято решение, какой команде браться за исправление противоречий ― архитекторам или «водопроводчикам».

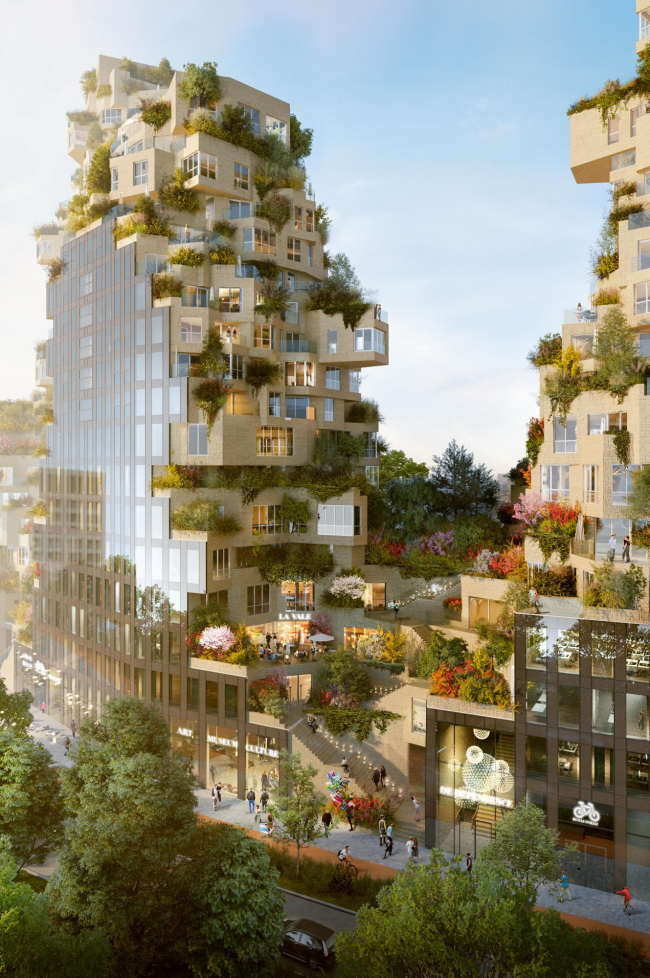

Комплекс Valley
Комплекс Valley
© Vero Visuals

Фасад отнял у нас особенно много времени и сил. Мы хотели, чтобы его фактура была неоднородной, напоминала бы необработанную поверхность. Однако от подрядчиков мы получили ответ, что они не знают, как это реализовать, и поэтому им нужны инструкции и очень подробное техзадание. Обработанная модель здания была извлечена из BIM и синхронизирована с первоначальным вариантом, а затем мы переместили ее в Rhino – программу NURBS-моделирования, позволяющую создавать 3D-модели любой сложности, и Grasshopper – работающий с ней в связке графический редактор алгоритмов, адаптирующий элементы 3D-модели к BIM. И там мы использовали мощные скриптовые движки, чтобы посмотреть, как будут себя вести разные варианты фасада. У нас получилось очень точно рассчитать все модели сопротивления в конструкции, все углы, мы разработали с помощью алгоритмов все сложные элементы и т. д. В итоге мы создали «генератор фасадов»: у нас есть одна константа – высота фасада, а вот вариантов его рельефа – очень много. Программа будет их выдавать до тех пор, пока вас не будет все устраивать и вы не вернете модель обратно в BIM. Соответственно, следующий шаг – возвращение модели в Autodesk Revit на обработку.

Лео Штуккардт на конференции In The City
Лео Штуккардт на конференции In The City
Фото: Евгений Беликов, Институт «Стрелка»

Всего для фасада потребовалось около 50 тыс. плиток разных форм и размеров. Все необходимые данные и параметры мы собрали, выгрузили из Autodesk Revit и конвертировали в формат, нужный подрядчику.

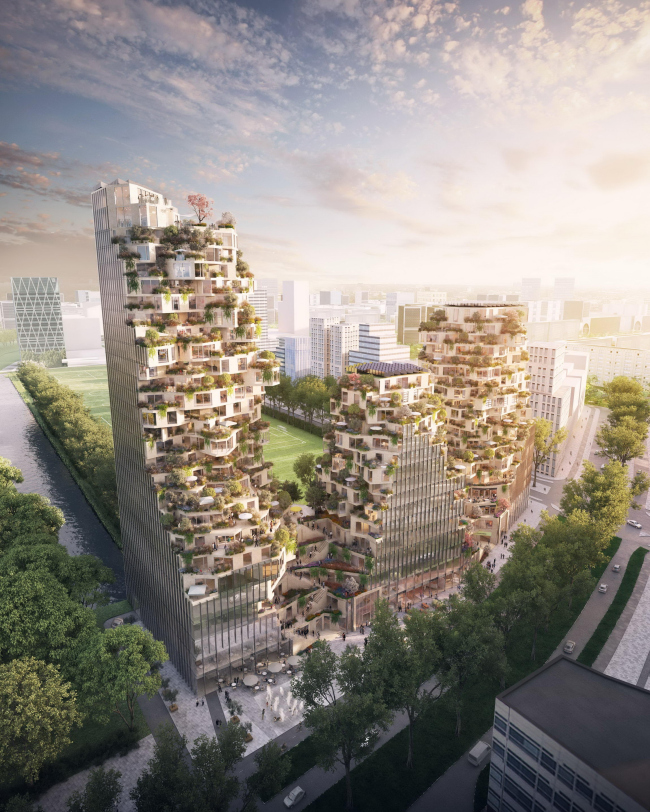

Комплекс Valley
Комплекс Valley
© Vero Visuals

Я считаю, что сегодня проектирование, создание нового облика города подразумевает постоянный поиск и улучшение инструментов, которые позволяют совместно работать разным специалистам в режиме реального времени. Создаваемые модели должны быть динамическими, это должны быть такие модели, которые можно было бы легко менять. Они во много раз информативней, чем просто план, геометрическая структура здания: с их помощью за короткий срок возможно протестировать огромное количество проектных решений.

Комплекс Valley @ MVRDV
Комплекс Valley
@ MVRDV
Комплекс Valley @ MVRDV
Комплекс Valley
@ MVRDV
Комплекс Valley @ MVRDV
Комплекс Valley
@ MVRDV
Комплекс Valley © MVRDV
Комплекс Valley
© MVRDV
Комплекс Valley @ MVRDV
Комплекс Valley
@ MVRDV

А еще программы и алгоритмы, подобные тем, о которых я вам рассказывал, позволяют сразу учесть и легко адаптировать проект под требования городских властей, условия застройщика, бюджет и т. д. Или же дать четкие указания, как выполнить ту или иную деталь, как было в нашем случае с The Valley и подрядчиком. Главное – не забывать, что, какими бы удобными и замечательными эти технологии ни были сами по себе, конечный результат будет напрямую зависеть от данных, которые мы задали изначально сами. Модель хороша настолько, насколько хороши те параметры, которые мы в нее ввели.

Комплекс Valley @ MVRDV
Комплекс Valley
@ MVRDV
Комплекс Valley @ MVRDV
Комплекс Valley
@ MVRDV
Комплекс Valley @ MVRDV
Комплекс Valley
@ MVRDV
Комплекс Valley @ MVRDV
Комплекс Valley
@ MVRDV
Комплекс Valley @ MVRDV
Комплекс Valley
@ MVRDV

Есть мнение, что параметрическое проектирование скоро полностью перевернет все наши представления об архитектуре и совершит революцию в индустрии. На самом же деле наша цель не революция как таковая, а поиск методов, которые бы просто помогли бы сэкономить время. Мы собираемся продолжать наши исследования в этом направлении и, быть может, наше архитектурное бюро превратится в компанию – разработчика программного обеспечения. Нам нужно создать такие инструменты, которые помогли бы каждому жителю города, как в давние времена, внести свой вклад в формирование городской среды.


Конференция In The City прошла в Санкт-Петербурге с 28 по 30 ноября 2019 года. Она была организована компанией «Газпром нефть» как часть программы социальных инвестиций «Родные города». Программной дирекцией выступил Институт медиа, архитектуры и дизайна «Стрелка».
беседовала: Елизавета Анохина
