В Дании построили полностью прозрачный павильон, напоминающий каплю воды
Алина Измайлова

Трехметровую «Каплю» с полностью прозрачным фасадом можно использовать в качестве современного варианта теплицы, места для отдыха или мобильной выставочной площадки. Самонесущую конструкцию площадью 25 м2 разработала архитектурная студия из Копенгагена Atelier Kristoffer Tejlgaard.

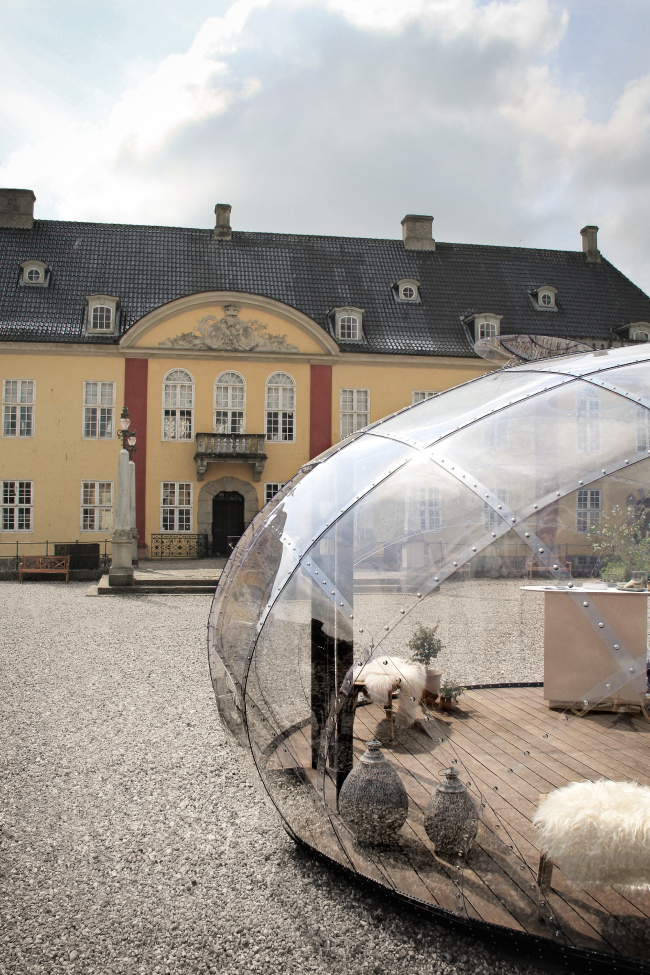

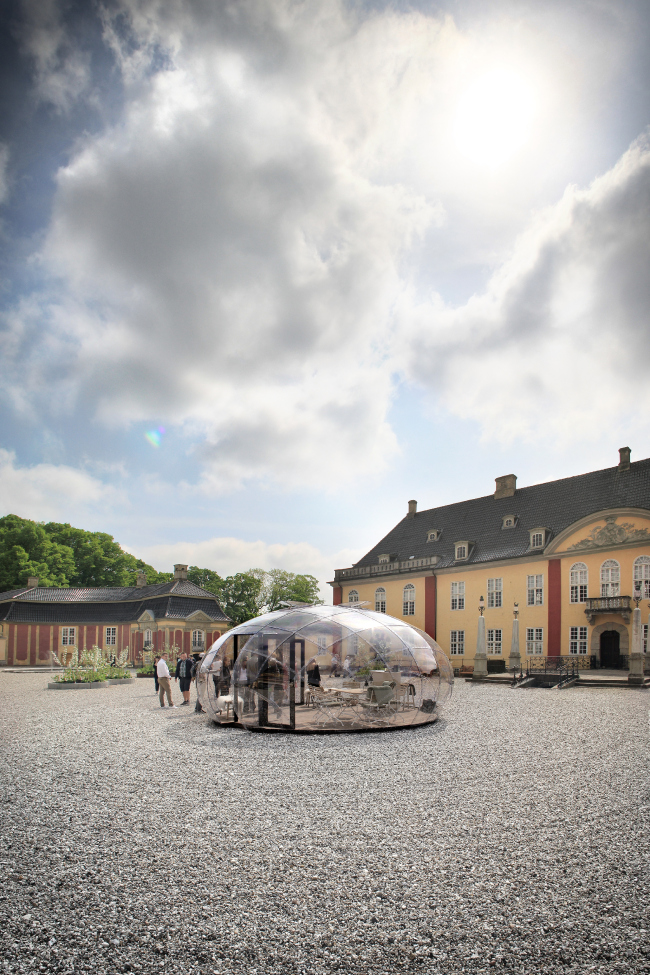

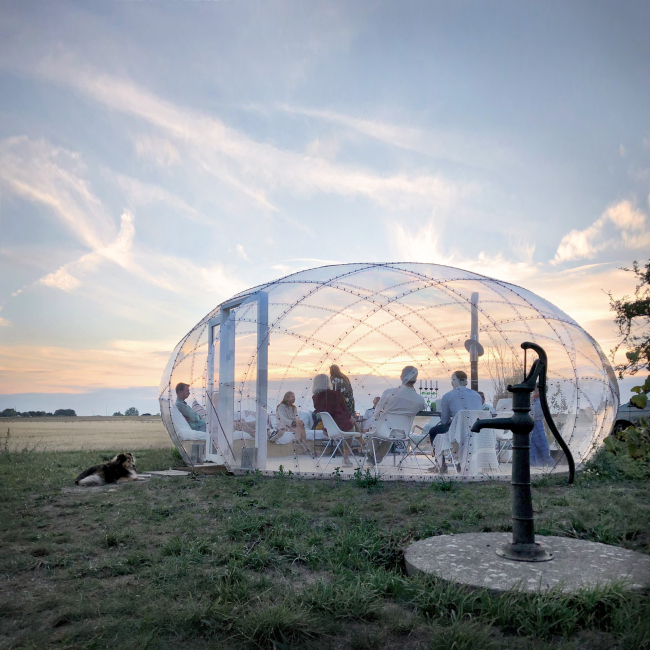

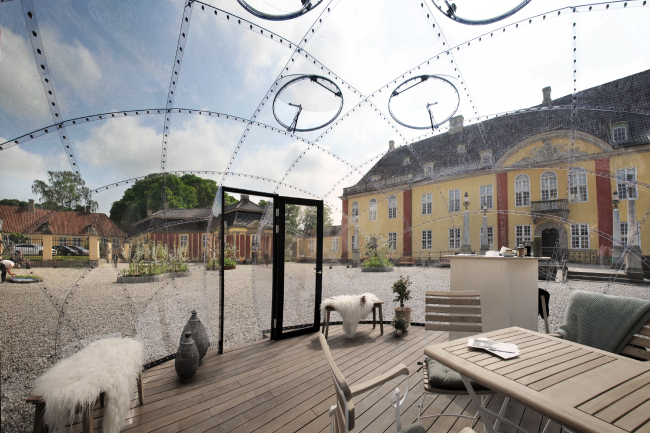

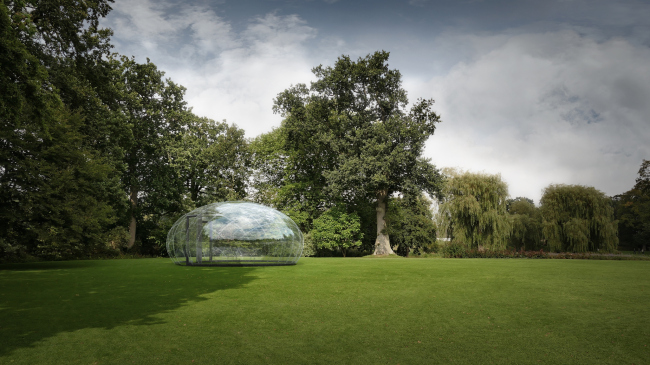

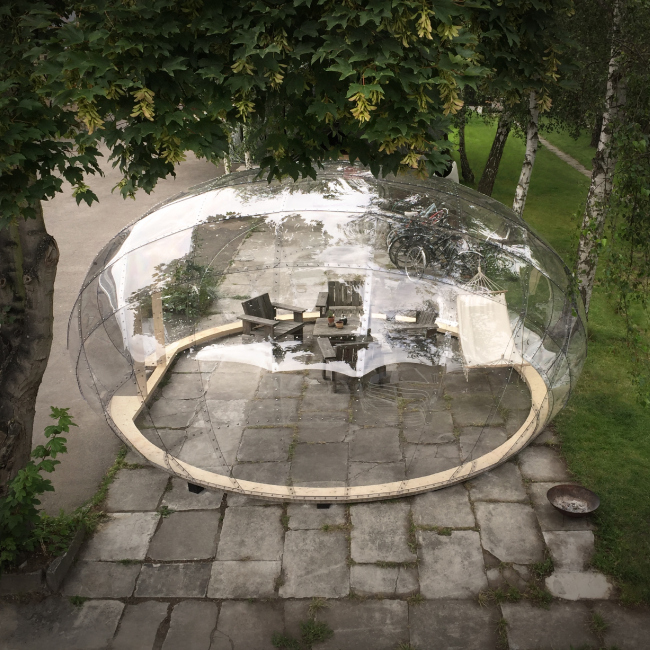

Павильон «Капля»
Павильон «Капля»
Изображение предоставлено Atelier Kristoffer Tejlgaard

Интерес основателя бюро Кристоффера Тайлгора к купольным конструкциям начался с увлечения идеями Бакминстера Фуллера. Так, свой первый геодезический купол из фанеры Тайлгор представил в 2011 на музыкальном фестивале в датском Роскилле. Однако позже датский архитектор усовершенствовал технологию, отказавшись от традиционной сетки из шестиугольников в пользу ромбов, а с шарообразной формы переключился на эллипсоид.

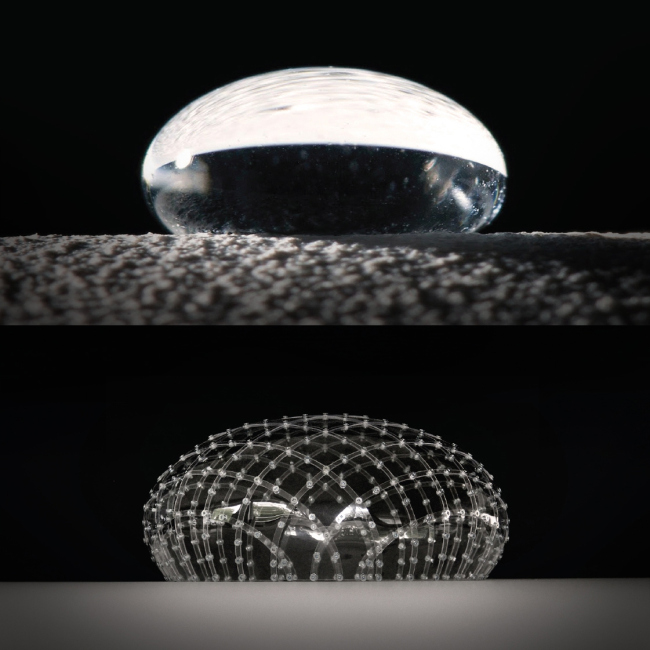

Павильон «Капля»
Павильон «Капля»
Изображение предоставлено Atelier Kristoffer Tejlgaard

«Капле» не нужен каркас – всю нагрузку на себя принимает кривая поверхность фасада. Круглое пятно застройки вкупе с овальным профилем дают максимум полезной площади и увеличенную высоту вдоль внутреннего края – взрослый человек может стоять там в полный рост.

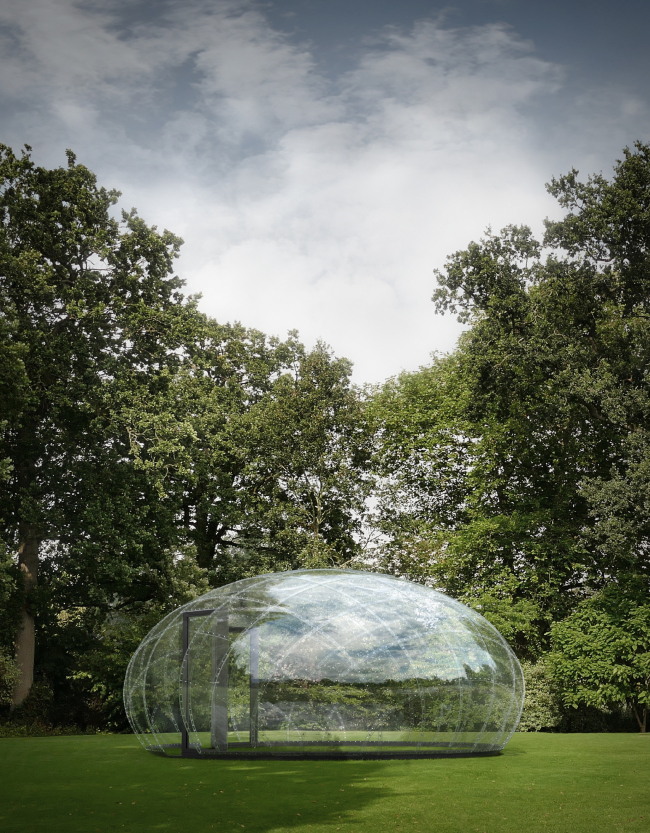

Павильон «Капля»
Павильон «Капля»
Изображение предоставлено Atelier Kristoffer Tejlgaard

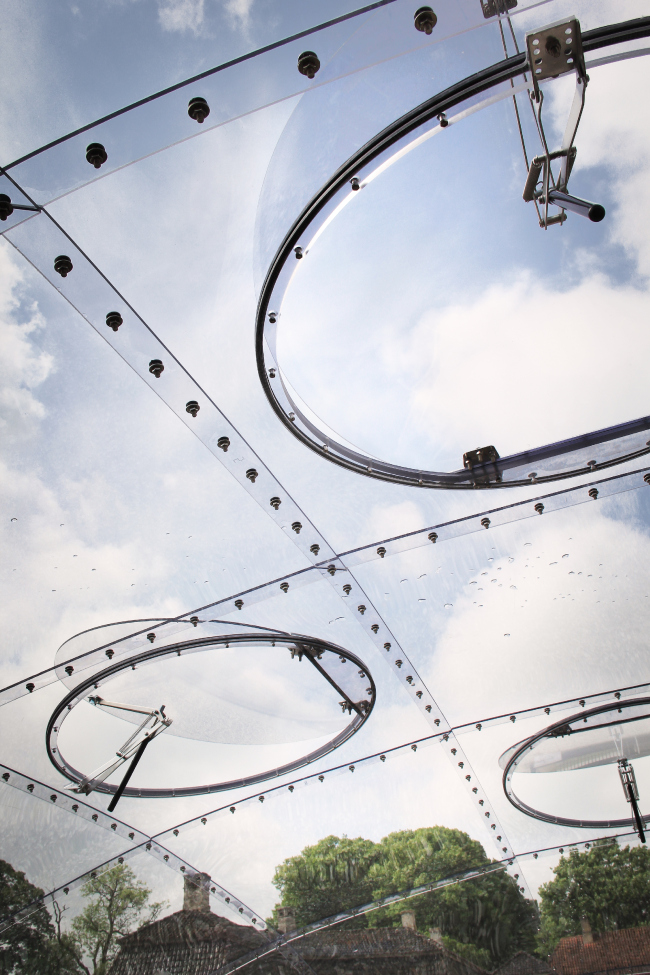

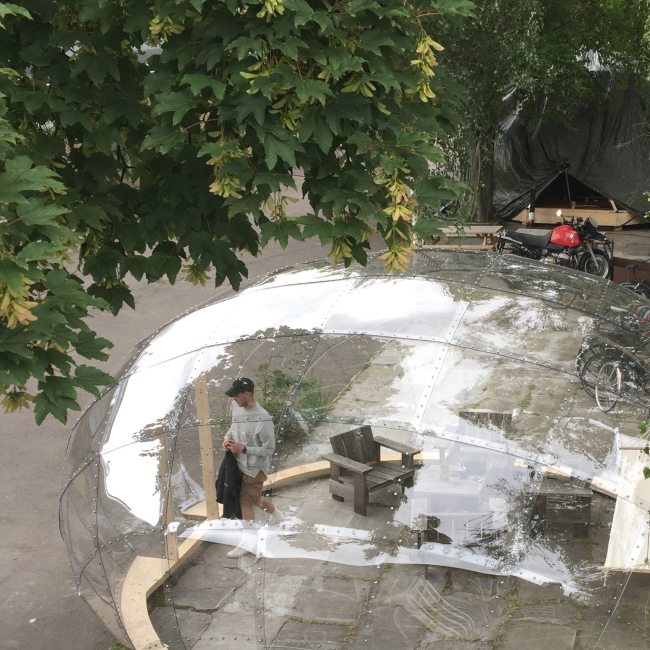

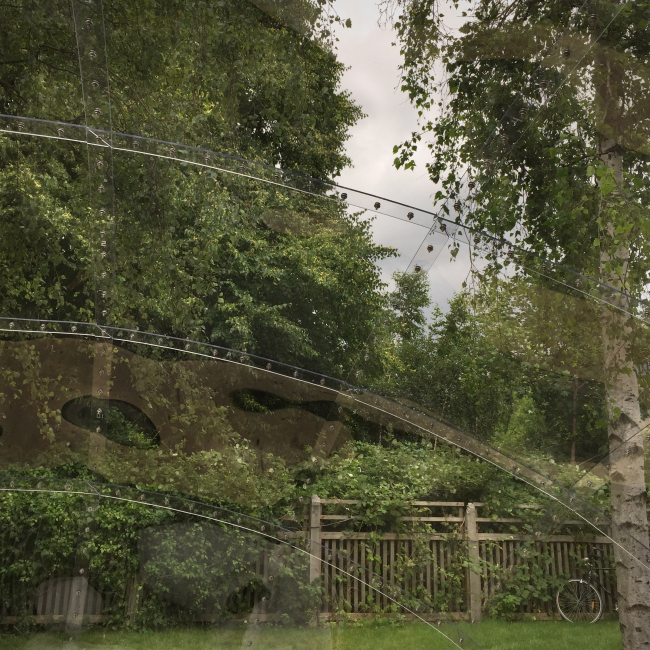

Павильон изготовлен из листов прозрачного поликарбоната толщиной 6 мм. Панели уложены внахлест по типу рыбьей чешуи и скреплены гайками и болтами: конструкция легко собирается и разбирается, и остается непроницаемой для осадков и ветра.

Павильон «Капля»
Павильон «Капля»
Изображение предоставлено Atelier Kristoffer Tejlgaard

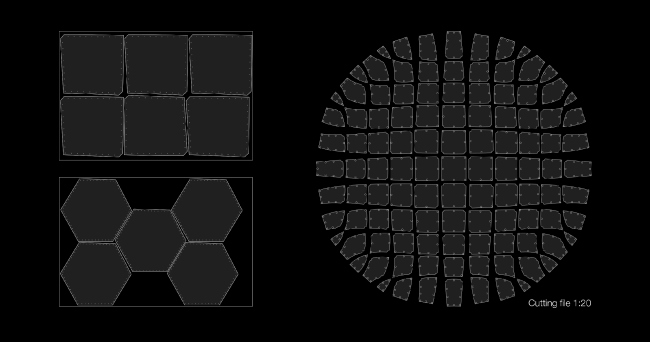

Павильон был смоделирован на компьютере, заранее были рассчитаны размеры и формы панелей и места для крепежа. Именно благодаря 3D-моделированию удалось отойти от пяти- и шестиугольников и сгенерировать оболочку, основанную на ромбах – четырехугольники более удобны в промышленном производстве и к тому же экономичней. Так на «Каплю» ушло на 30% меньше материала, чем при строительстве аналогичного «классического» купола из пяти- и более угольников. Все фрагменты вырезаны при помощи фрезерного станка с ЧПУ.
Павильон «Капля»
Павильон «Капля»
Изображение предоставлено Atelier Kristoffer Tejlgaard

Кристоффер Тайлгор говорит, что проект можно адаптировать к индивидуальным нуждам, меняя некоторые опции: тип фундамента или его размер, цвет и уровень прозрачности фасада, внутреннюю компоновку, наличие или отсутствие затенения.

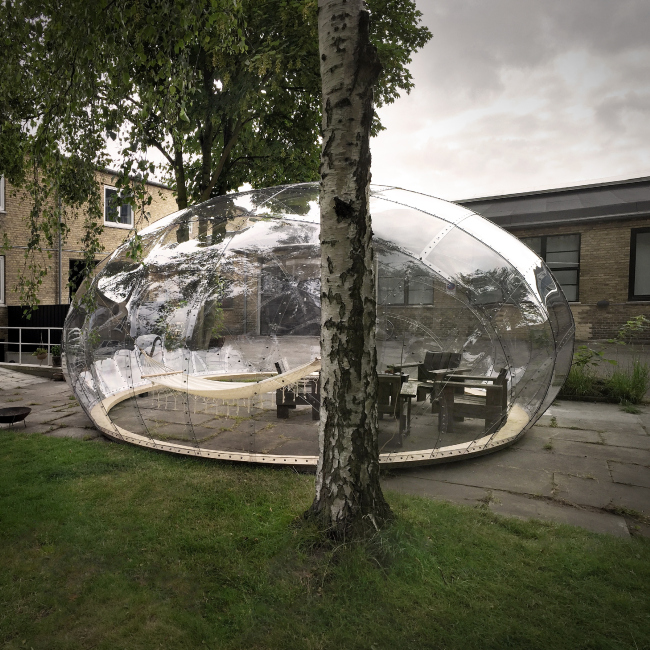

Павильон «Капля». Вариант 1 Изображение предоставлено Atelier Kristoffer Tejlgaard
Павильон «Капля». Вариант 1
Изображение предоставлено Atelier Kristoffer Tejlgaard

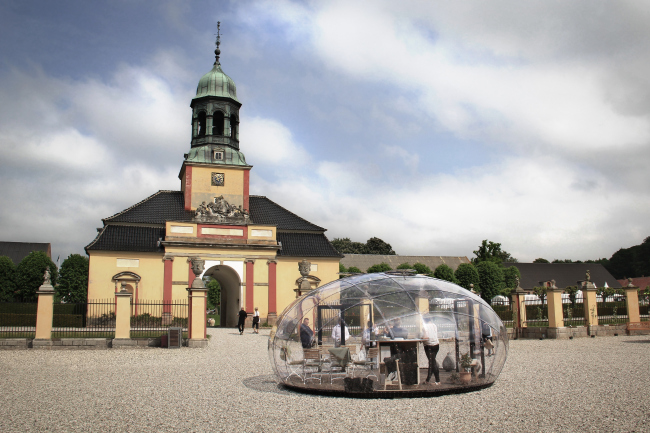

Павильон «Капля». Вариант 2 Изображение предоставлено Atelier Kristoffer Tejlgaard
Павильон «Капля». Вариант 2
Изображение предоставлено Atelier Kristoffer Tejlgaard

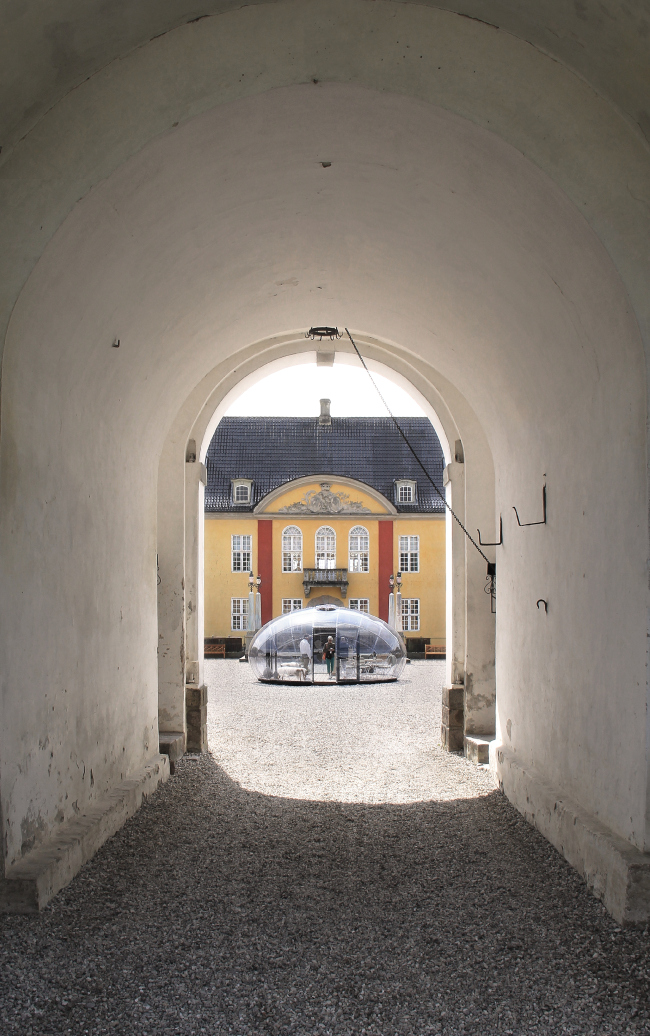

Павильон «Капля». Вариант 3 Изображение предоставлено Atelier Kristoffer Tejlgaard
Павильон «Капля». Вариант 3
Изображение предоставлено Atelier Kristoffer Tejlgaard
Павильон «Капля». Вариант 4 Изображение предоставлено Atelier Kristoffer Tejlgaard
Павильон «Капля». Вариант 4
Изображение предоставлено Atelier Kristoffer Tejlgaard

Один из возможных вариантов – теплица с защитой от грызунов. Для этого конструкцию нужно выстроить из полиэтилена высокой плотности (HDPE), оснастить алюминиевыми или деревянными дверями (цвета тоже можно выбрать), а кольцо фундамента заглубить на 50 см в землю.
Павильон «Капля»
Павильон «Капля»
© Niels Gammelgaard. Изображение предоставлено Atelier Kristoffer Tejlgaard

Технология адаптируется и под другие материалы – например, фанеру. Еще большей устойчивости конструкции можно добиться, если поставить внутри основание из поперечно-клееной древесины.
текст: Алина Измайлова
Павильон «Капля»
Павильон «Капля»
Изображение предоставлено Atelier Kristoffer Tejlgaard
Павильон «Капля»
Павильон «Капля»
Изображение предоставлено Atelier Kristoffer Tejlgaard

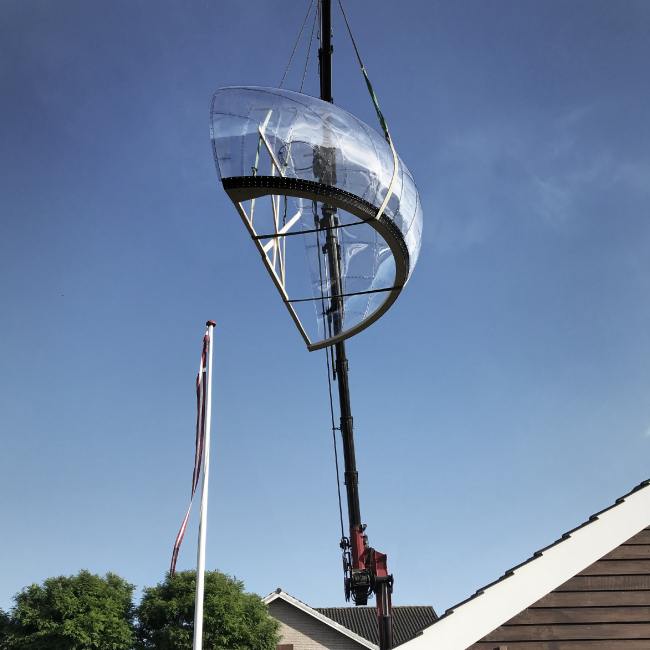

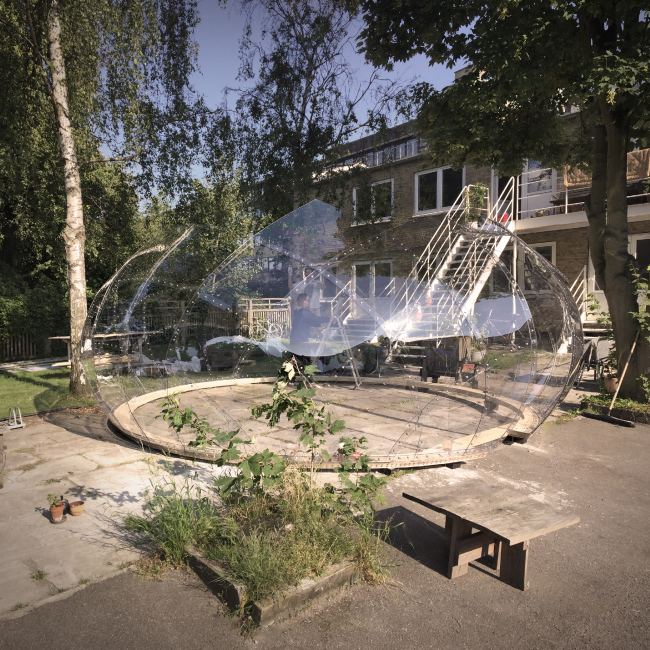

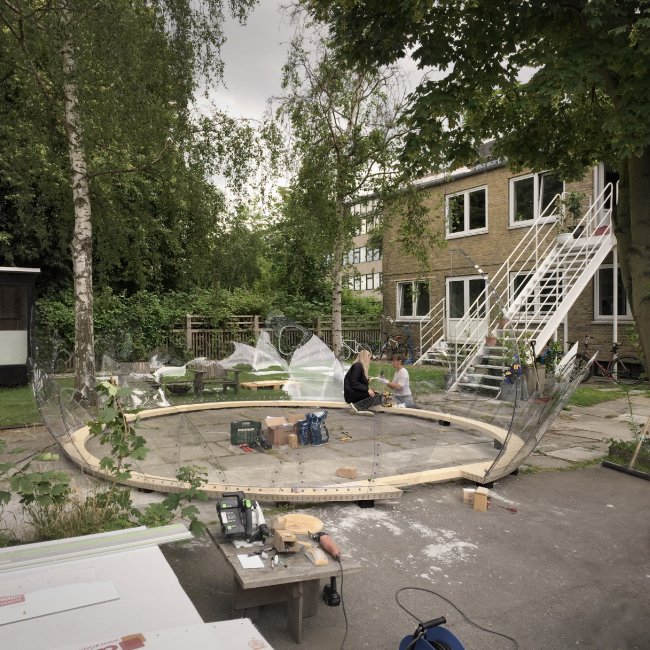

Павильон «Капля». Строительство прототипа
Павильон «Капля». Строительство прототипа
Изображение предоставлено Atelier Kristoffer Tejlgaard
Павильон «Капля». Строительство прототипа
Павильон «Капля». Строительство прототипа
Изображение предоставлено Atelier Kristoffer Tejlgaard
Павильон «Капля». Строительство прототипа
Павильон «Капля». Строительство прототипа
Изображение предоставлено Atelier Kristoffer Tejlgaard
Павильон «Капля». Строительство прототипа
Павильон «Капля». Строительство прототипа
Изображение предоставлено Atelier Kristoffer Tejlgaard
Павильон «Капля». Строительство прототипа
Павильон «Капля». Строительство прототипа
Изображение предоставлено Atelier Kristoffer Tejlgaard
Павильон «Капля». Строительство прототипа
Павильон «Капля». Строительство прототипа
Изображение предоставлено Atelier Kristoffer Tejlgaard
Павильон «Капля»
Павильон «Капля»
Изображение предоставлено Atelier Kristoffer Tejlgaard
Павильон «Капля»
Павильон «Капля»
Изображение предоставлено Atelier Kristoffer Tejlgaard

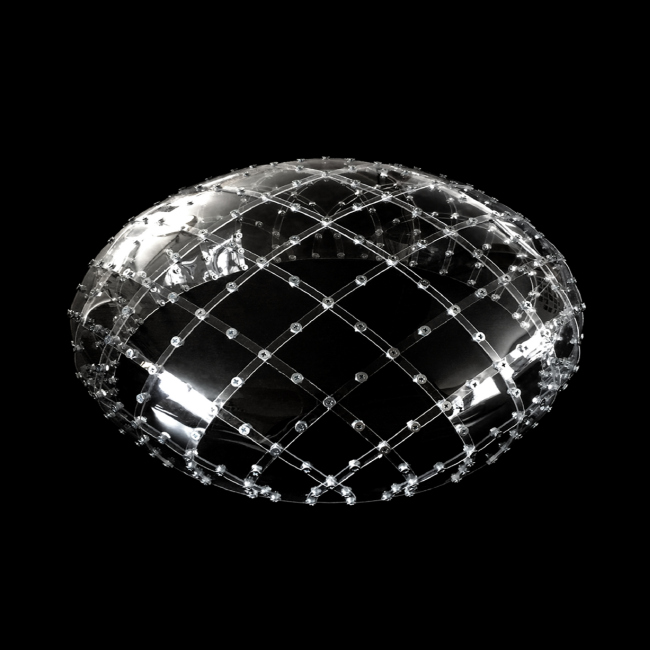

Павильон «Капля». Модель 1:20
