Программируемая деформация: в Германии построили башню из «самоискривляющейся» древесины |
|
|
Алина Измайлова |
|
|

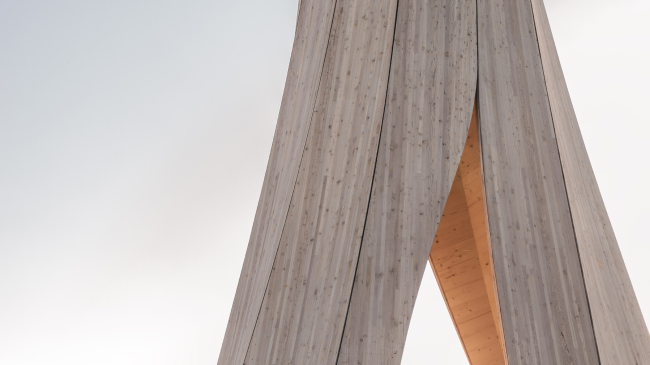

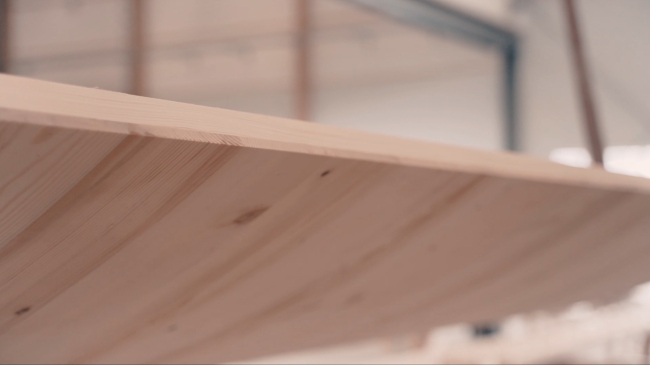

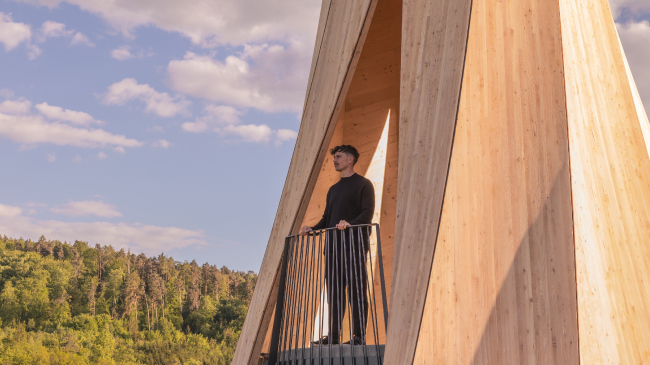

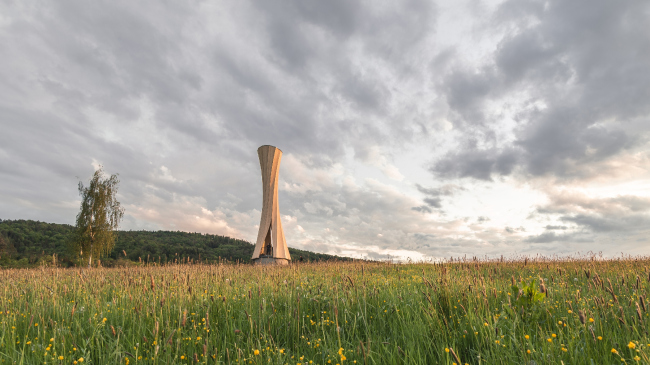

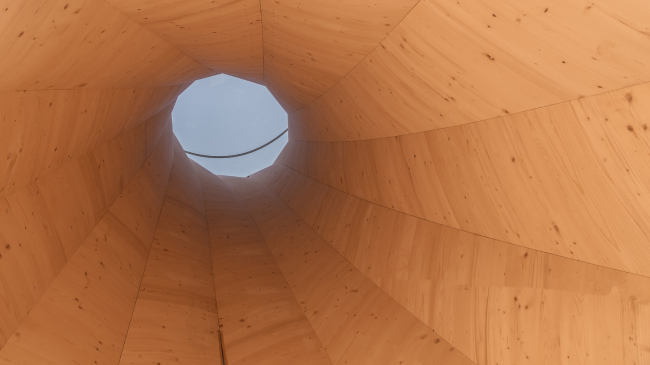

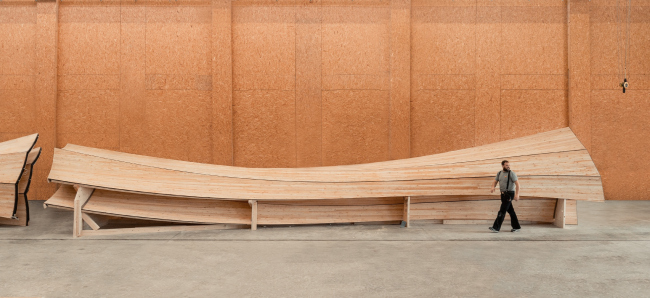

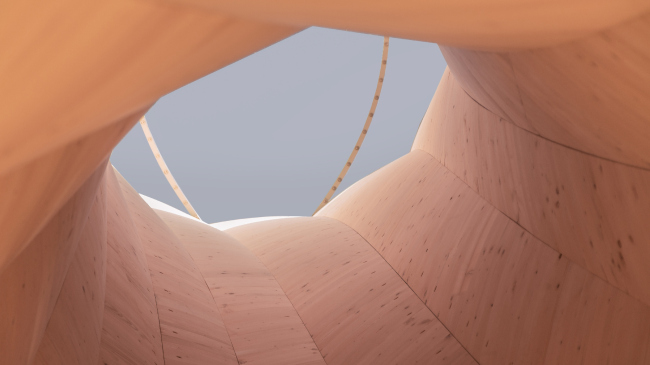

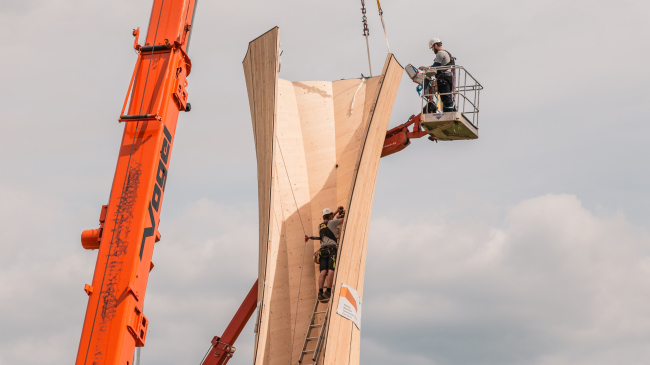

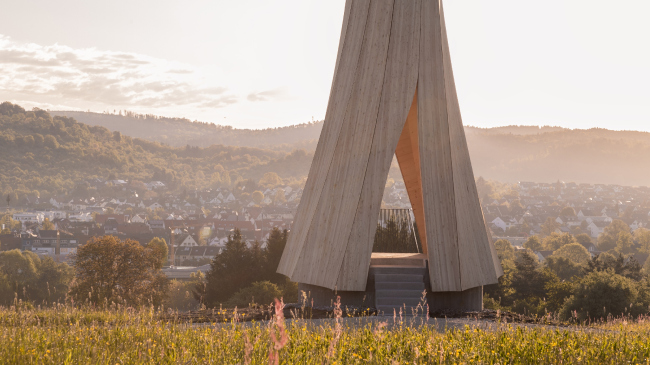

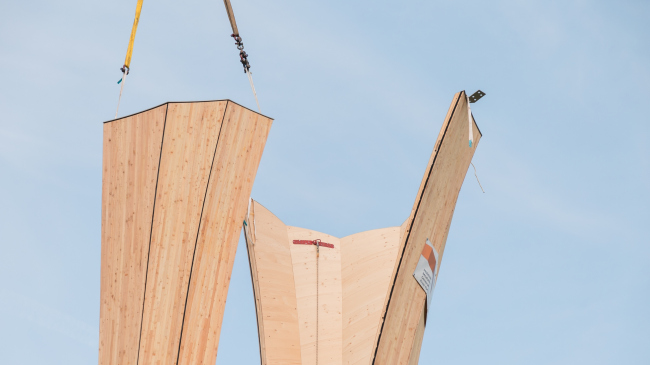

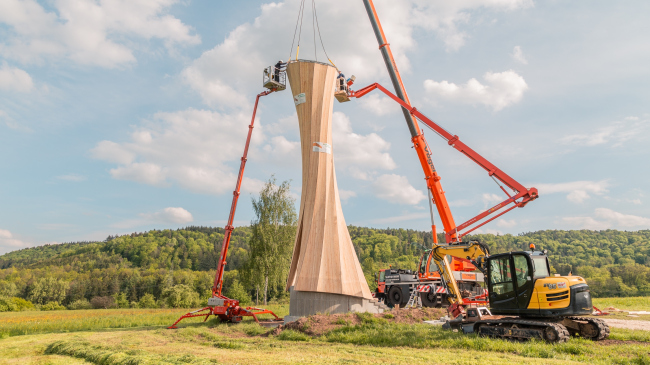

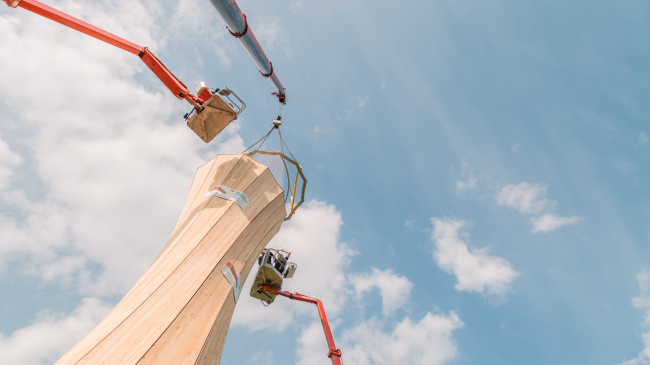

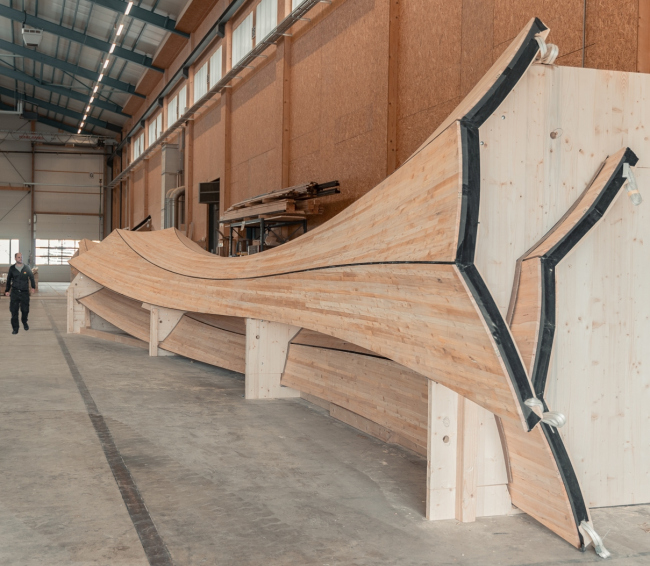

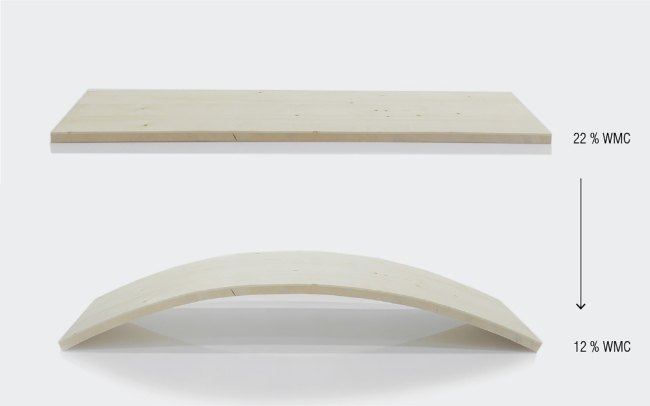

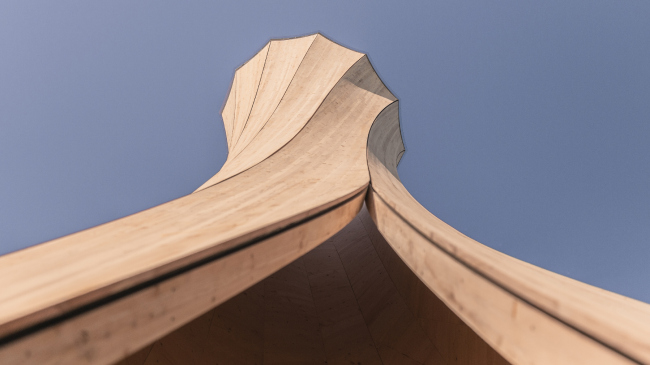

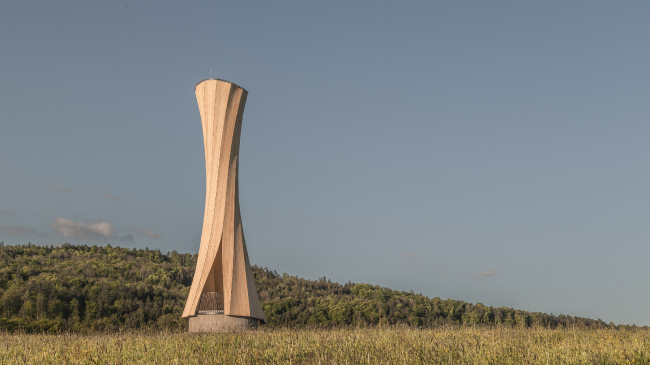

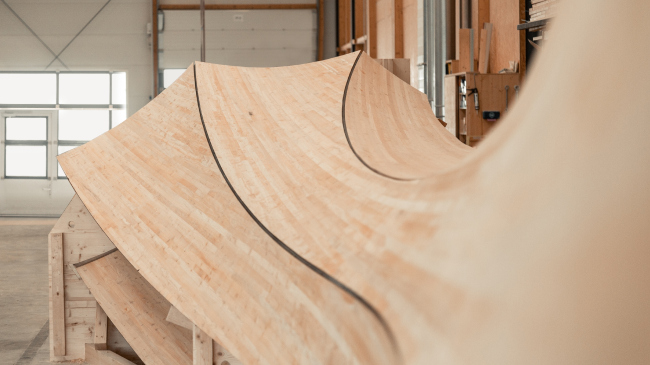

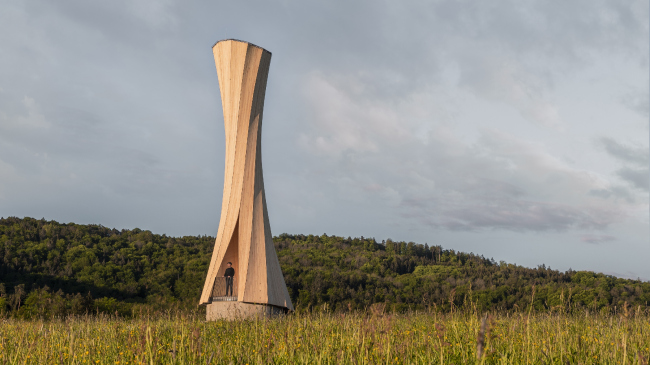

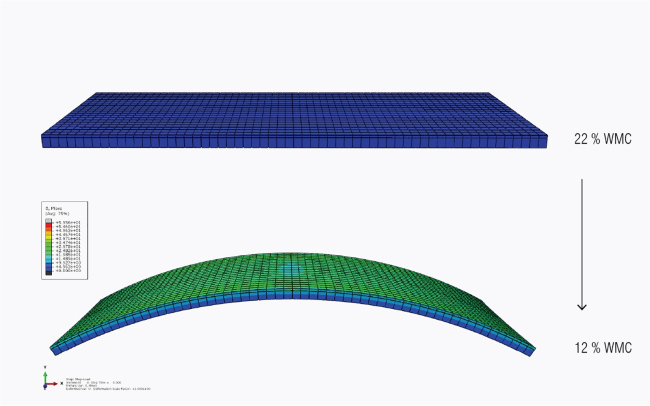

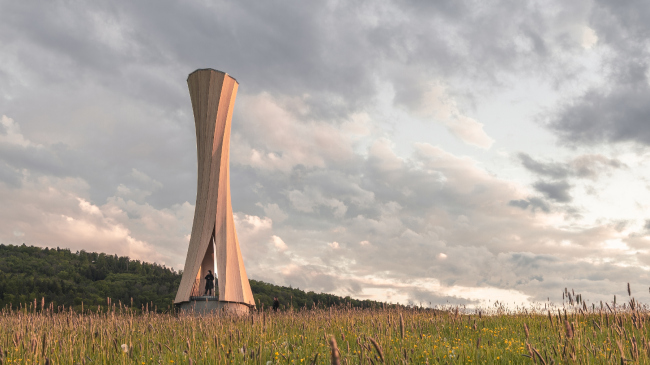

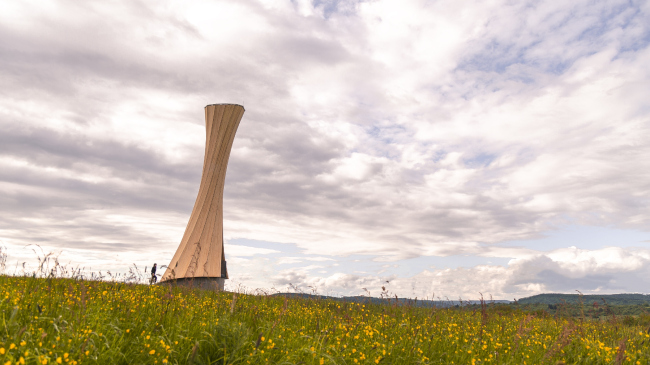

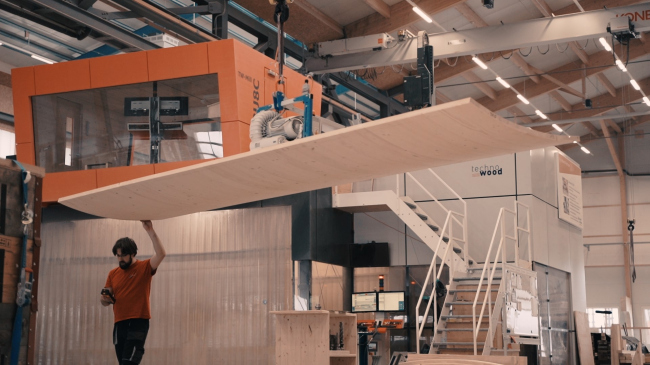

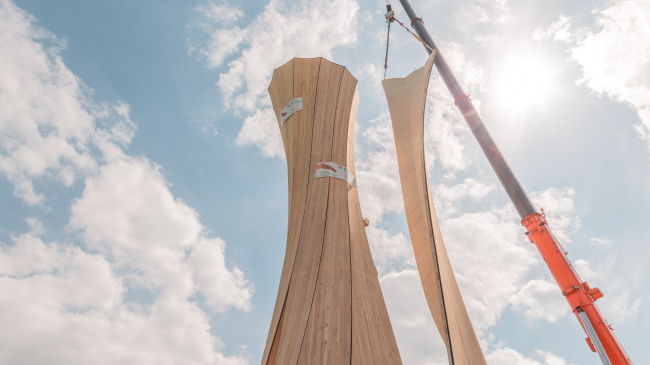

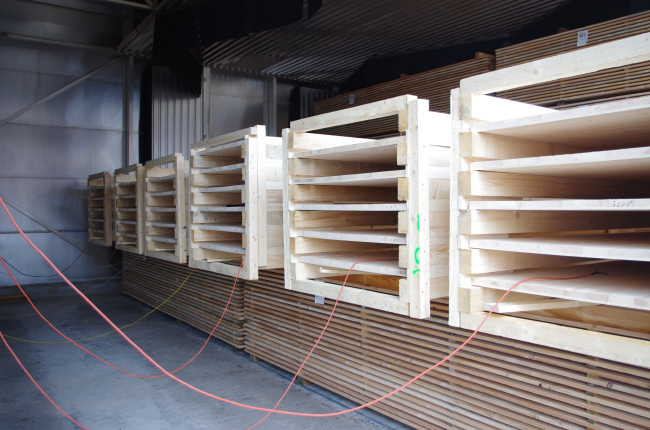

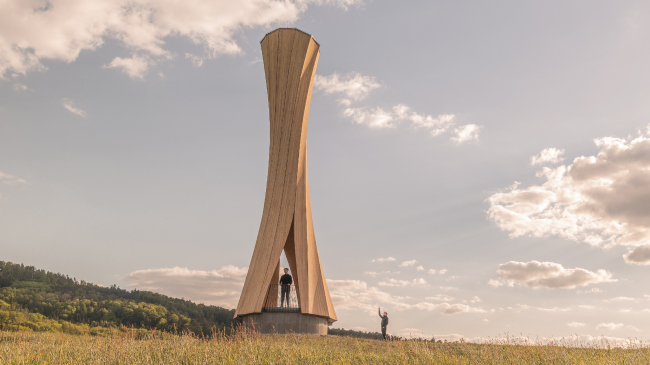

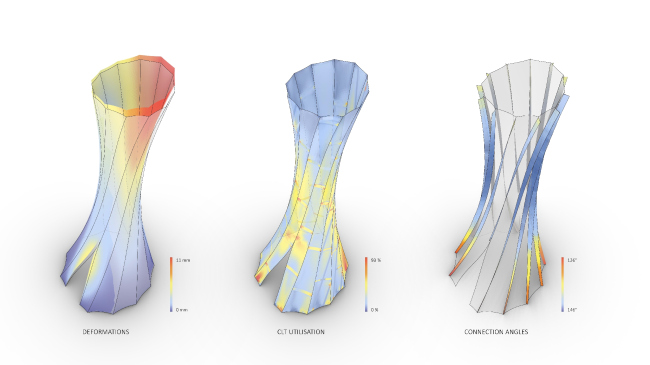

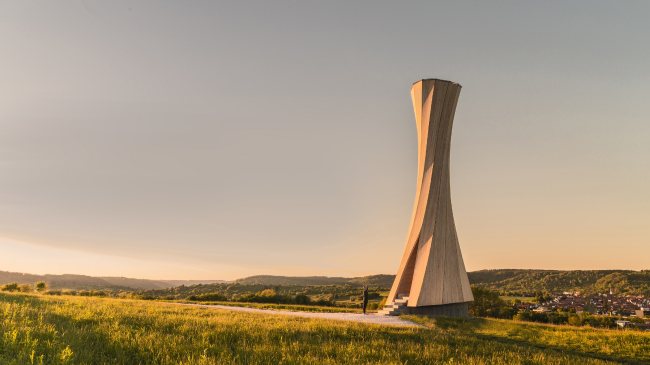

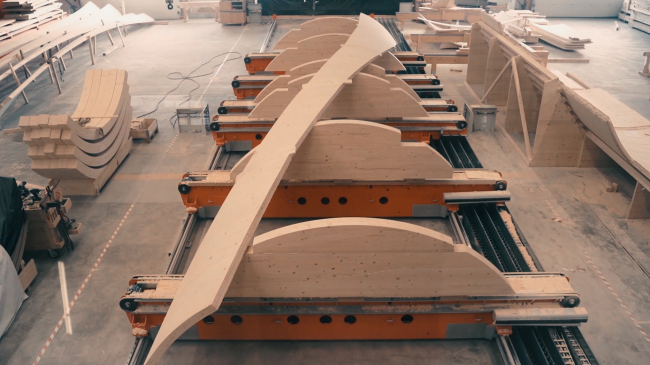

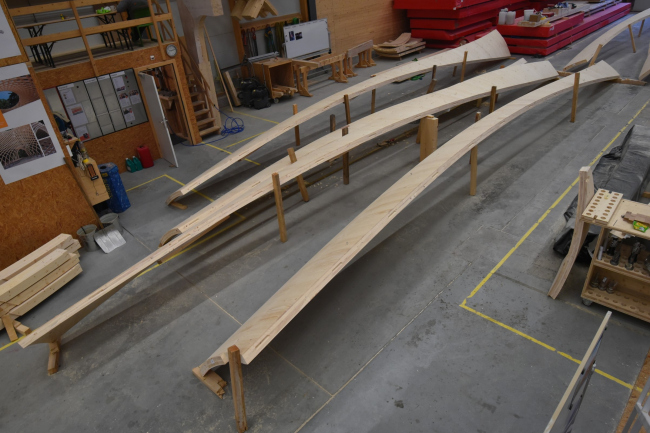

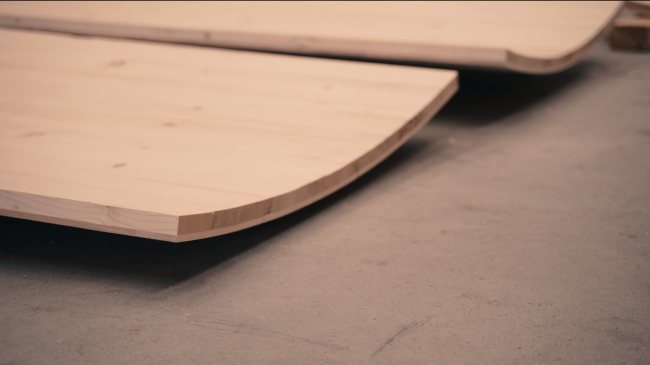

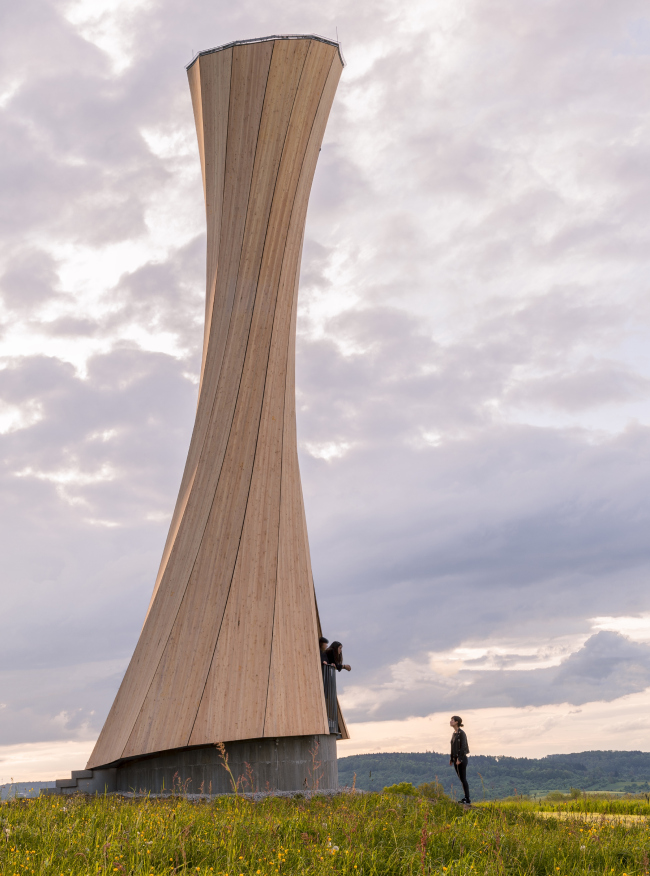

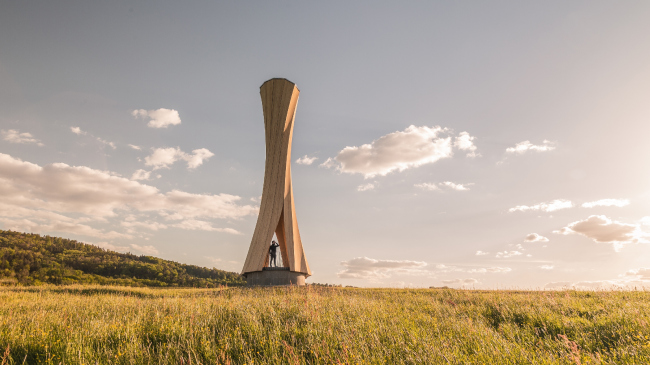

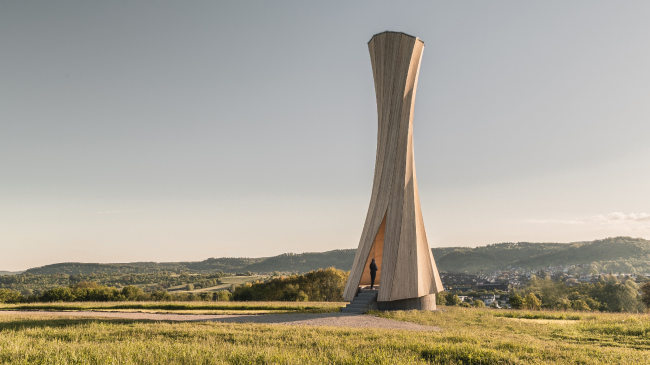

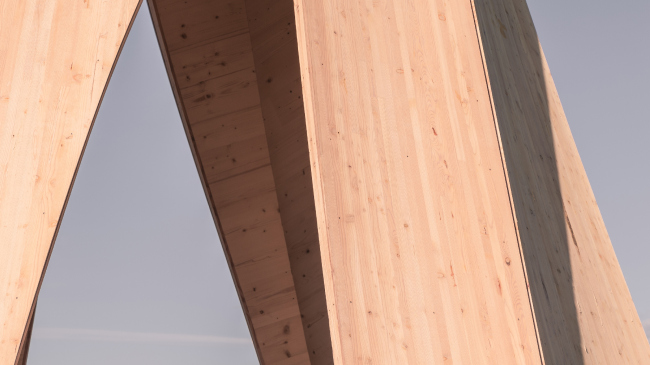

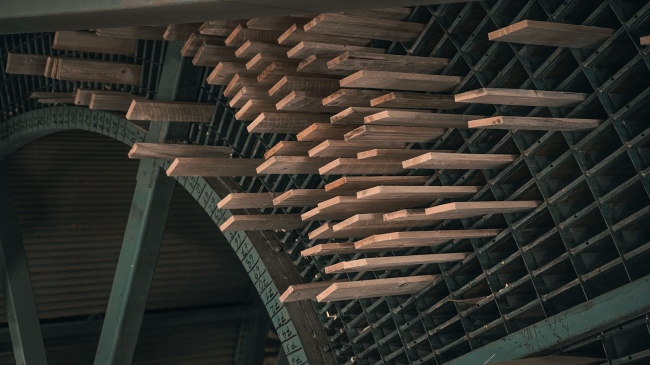

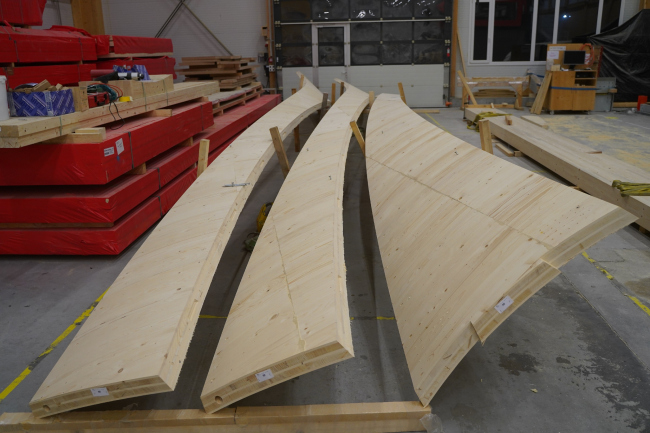

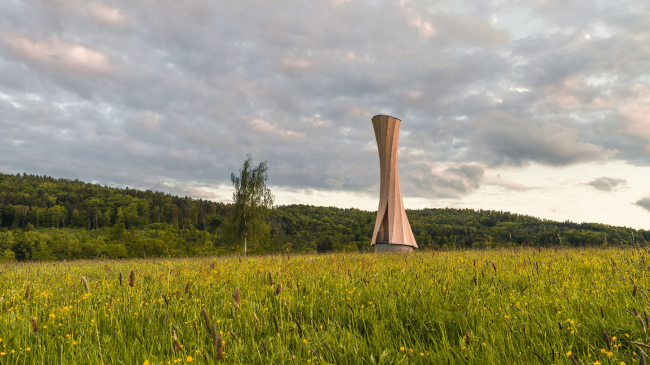

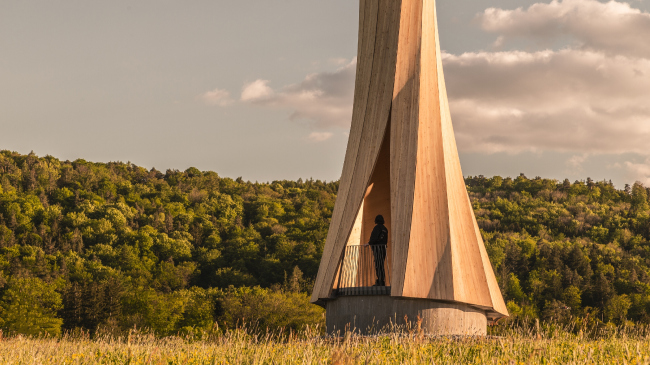

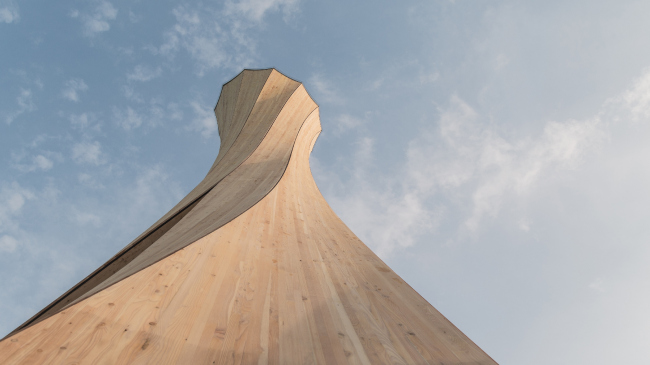

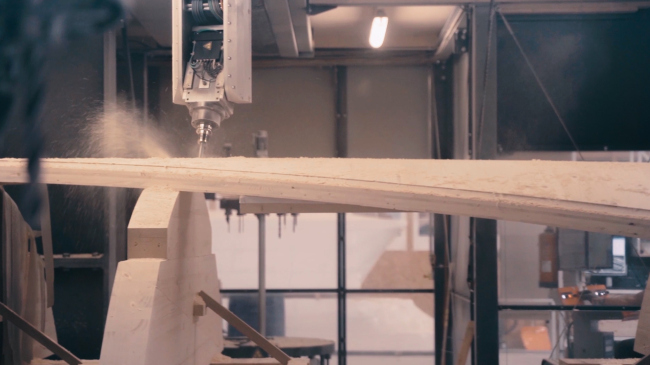

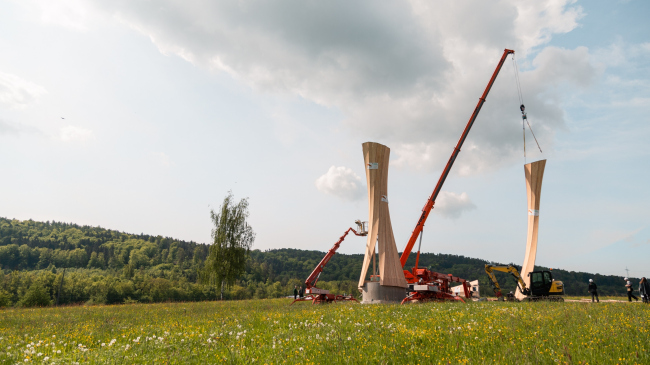

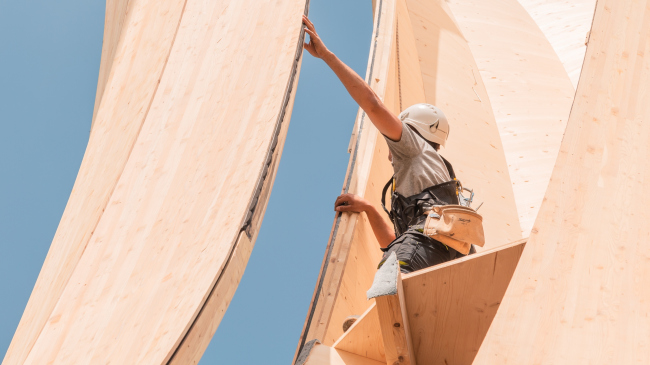

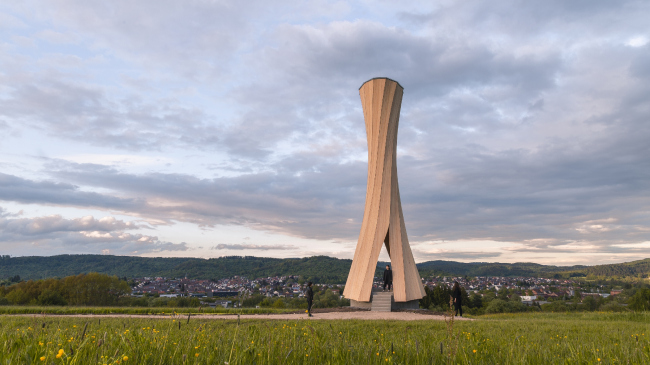

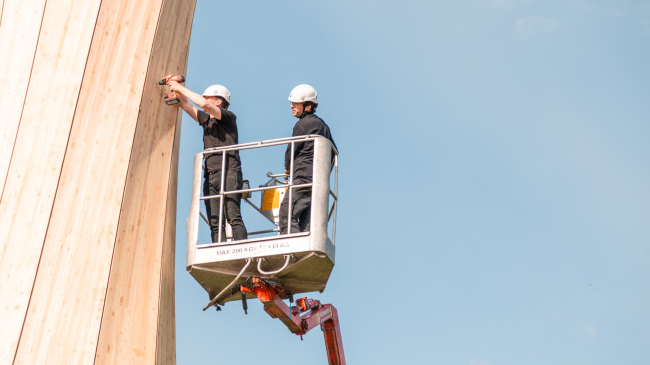

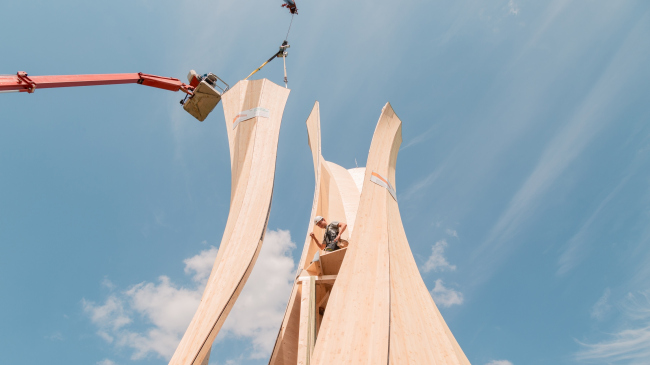

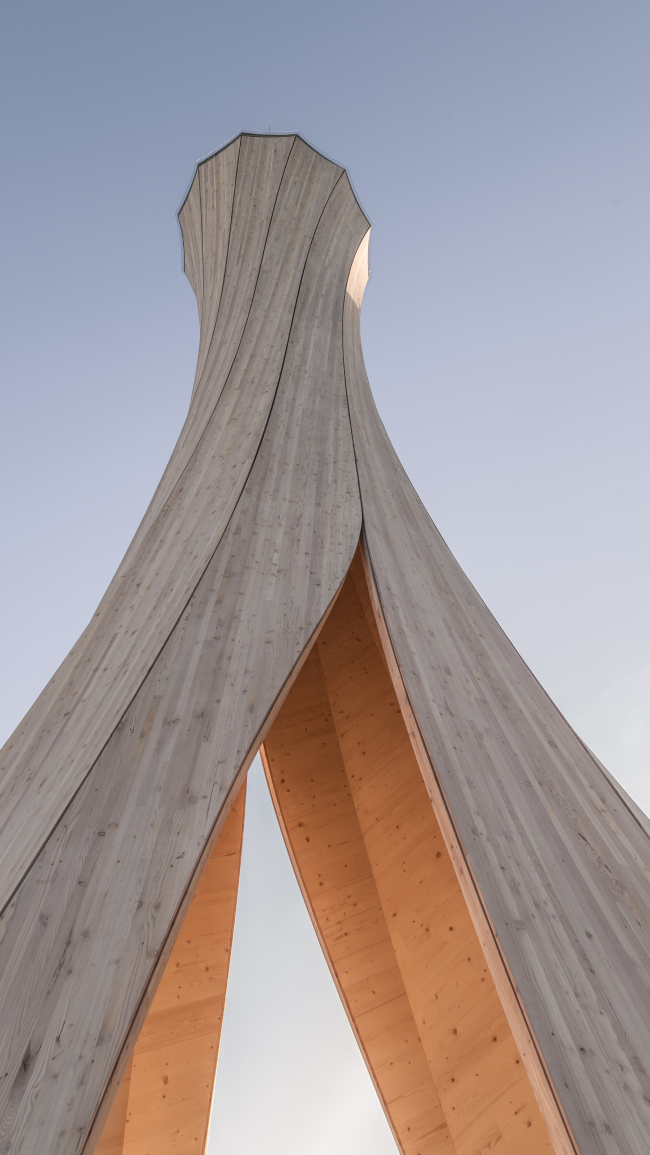

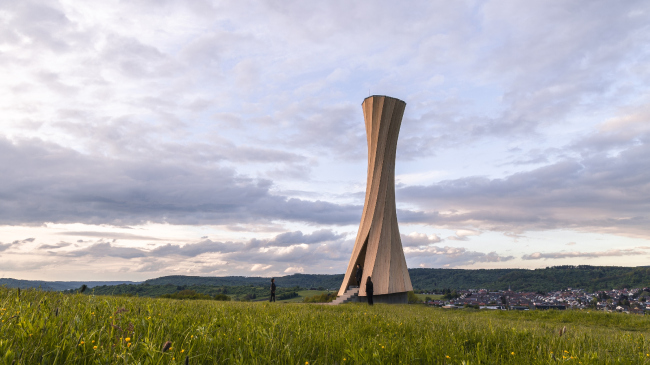

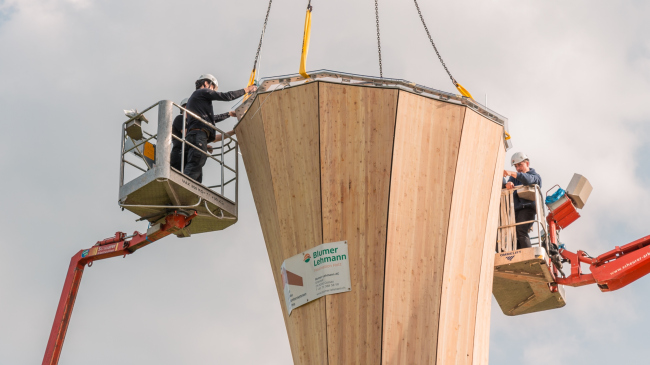

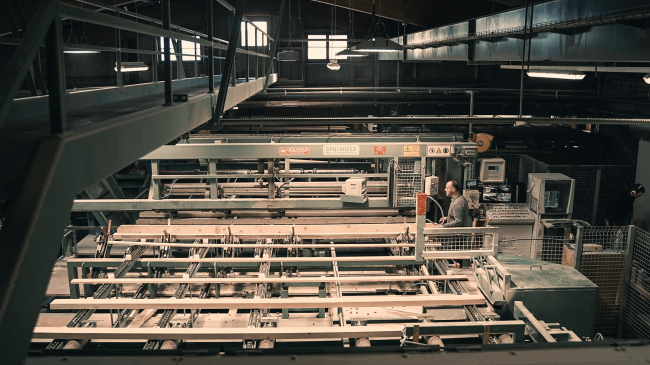

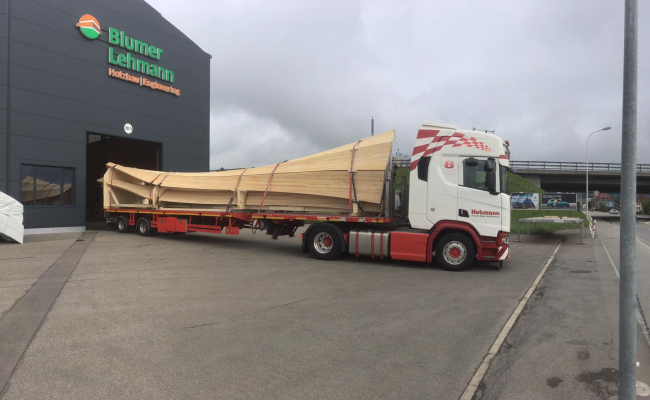

В Урбахе, небольшом городке на юге Германии, появилась новая достопримечательность – деревянная 14-метровая башня, закрученная в спираль. Добиться плавных изгибов удалось без участия тяжелой техники, инженерам понадобилась лишь сушильная камера.  Башня Урбаха© ICD/ITKE University of StuttgartБашня Урбаха – одна из последних разработок подразделений Штутгартского университета – Института вычислительного проектирования (ICD) и Института строительной конструкции и конструктивного проектирования (ITKE), о чьих экспериментальных проектах мы не раз писали. В проекте среди прочих также участвовали швейцарцы: Федеральные лаборатории материаловедения и технологии (Empa) и Высшая техническая школа Цюриха (ETH Zurich).  Башня Урбаха© ICD/ITKE University of StuttgartРадиус нижней части башни – 4 м, верхней – 3 м, посередине конструкция сужается. Материалом для строительства послужила поперечно-клеёная древесина (CLT) хвойных пород. Из панелей было изготовлено 12 деталей, каждая деформировалась автономно, по «индивидуальному проекту».  Башня Урбаха© ICD/ITKE University of StuttgartПоведение материала и параметры – типы кривизны и радиус – были заранее просчитаны и «запрограммированы». Руководитель проекта Ахим Менгес говорит, что это было самой сложной частью работы. Чтобы панели дали «правильную» усадку, необходимо было также обеспечить определенную влажность CLT-панелей (22%) и особое расположение слоев в них. После сушки содержание воды снизилось до 12%.  Башня Урбаха© ICD/ITKE University of StuttgartДетали вырезались на пятиосевом станке с ЧПУ. Элементы соединены винтами, расположение которых также было заранее смоделировано. Сверху сооружение облицовано панелями из клееной древесины (лиственница). Обшивка обработана оксидом титана – покрытие защищает материал от УФ-излучения и грибка. Строение собрали за один рабочий день четыре человека.  Башня Урбаха© ICD/ITKE University of StuttgartБлагодаря «кривому исполнению» получилась очень тонкая и легкая конструкция. Ее несущая способность составляет 38 кг/м2.  Башня Урбаха© ICD/ITKE University of StuttgartБашня является частью экспозиции выставки садового искусства , которая, как следует из названия, проходит в долине реки Ремс. Она стала одной из – небольших павильонов, построенных вдоль реки, где могут укрыться посетители выставки. Башня Урбаха продолжает богатейшую инженерную традицию Баден-Вюртемберга (девиз которого – «Мы умеем всё. Кроме литературного немецкого» – полностью подтверждается историей). В 1956 в Штутгарте, столице этой земли, по проекту инженера была построена первая в мире железобетонная , которая стала прототипом для подобных сооружений в других городах – в том числе, для Останкинской.  Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© Empa Башня Урбаха© Empa Башня Урбаха© Empa Башня Урбаха© Blumer Lehmann AG Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart Башня Урбаха© ICD/ITKE University of Stuttgart |
|
