ARCHICAD: Открывая заново. Организация рабочего пространства и формирование шаблона файла проекта в ARCHICAD |
|
| Мастерская: | |
| GRAPHISOFT | |
|
Надежда Ковешникова, ведущий архитектор в области разработки и реализации жилых и общественных интерьеров премиум-класса.  Статья продолжает цикл статей «ARCHICAD: открывая заново», который призван помочь пользователям в полной мере раскрыть весь потенциал ARCHICAD®. Мы попросили архитекторов поделиться личным опытом использования программы с применением нестандартных подходов, малоизученных функций и новых возможностей, о которых многие пользователи могут и не подозревать. Мы как производитель приложения ARCHICAD уверены, что только глубокое знание продукта поможет раскрыть всю его ценность и решающим образом повлиять на результаты, скорость и качество работы проектировщика.  В статье рассмотрены следующие вопросы:

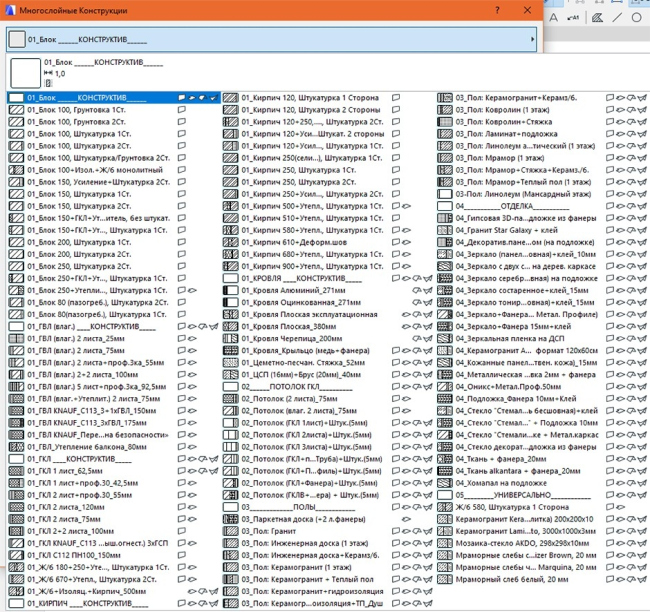

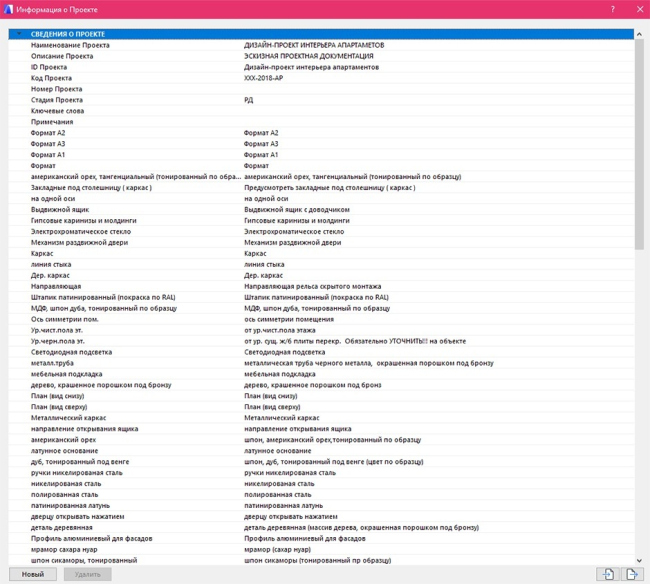

BIM в интерьерах ARCHICAD – один из основных инструментов, которые я использую, проектируя жилые и общественные интерьеры. Он представляет собой мощный программный пакет для архитекторов, основанный на технологии BIM-моделирования (Building Information Modeling) и предназначенный для всех этапов проектирования архитектурно-строительных конструкций любых масштабов – вплоть до элементов ландшафта, мебели и т.п. За время изучения ARCHICAD и применения полученных знаний на практике накопился значительный опыт. В этой статье я поделюсь некоторыми своими наработками. Надеюсь, они окажутся полезными для моих коллег-проектировщиков.  Рисунок 1 – Авторский метод настройки камеры и отображение 3D-видов и чертежейОбщий принцип структуры всего рабочего файла проекта в ARCHICAD Принцип, на основе которого я строю работу в ARCHICAD, – организация единого рабочего пространства для внутренней системы программы и внешней системы локальных папок компьютера. Для начала я задаю четкую структуру, с помощью которой группирую всю накопленную и необходимую информацию: перья, пироги многослойных конструкций, строительные материалы, покрытия, профили, графические и модельные виды, автотексты (Информация проекта), внешнее оформление чертежей (Книга Макетов). Пример систематизации пирогов многослойных конструкций – см. рис.2.  Рисунок 2 – Систематизация многослойных конструкций. «Библиотека» пирогов конструкций перегородок, полов, потолков, индивидуальных изделий, чистовой отделкиТакая структура позволяет создать свой фирменный стиль, в том числе для шаблонов и оформления проектов, и использовать его как в формате личной работы, так и в структуре бюро (см. рис. 3, 4).  Рисунок 3 – Возможные варианты шаблона для макетов чертежей Рисунок 4 – Заполнение панели «Информация о Проекте», создание необходимых автотекстовСгруппированную информацию дополняю наборами перьев, пирогов стен, полов, разных конструкций, типами профилей и другими важными позициями, переходящими из проекта в проект. Таким образом формируется единый файл, содержащий в себе структурированную и необходимую в работе информацию. Хочу отметить, что созданные и организованные файлы-шаблоны могут быть изменены и дополнены новыми параметрами и составляющими конструктивных элементов. Как правило, это происходит после завершения очередного проекта. В итоге регулярно обновляемый файл-шаблон проекта в ARCHICAD становится одновременно и рабочим пространством, и библиотекой позиций, настроек, конструктивных элементов, условных обозначений, текстов и других составляющих. Такая работа требует организованности, внимательности, но в результате вы получаете удобный инструмент для работы со всеми архитектурными проектами. Я использую два файл-шаблона – для одноэтажных (рис. 5) и многоэтажных (рис. 6) проектов. Они настроены под разделы и чертежи архитектурного проекта по интерьеру, но при незначительных изменениях могут быть применены в любом другом архитектурном проекте.  Рисунок 5 – Карта Видов в шаблоне одноэтажного проекта Рисунок 6 – Карта Видов в шаблоне многоэтажного проектаОба файла-шаблона имеют одинаковые настройки и единую базу данных по строительным материалам, многослойным конструкциям, профилям и наборам перьев. Но есть отличия в названиях и систематизации папок как в пространстве файла ARCHICAD, так и в локальных папках на компьютере. Далее – рассмотрим эти отличия. Организация и взаимосвязь папок в Карте Видов (ARCHICAD) и папок в локальном пространстве папок проекта (компьютер) Один из важных моментов в организации рабочего пространства в файле ARCHICAD – структурирование папок в Карте Видов. В моём примере система папок в Карте Видов связана с системой папок в Книге Макетов (см. рис. 7, 8).  Рисунок 7 – Систематизация папок в Карте Видов Рисунок 8 – Систематизация локальных папокВ свою очередь, система папок в Книге Макетов взаимосвязана с системой локальных папок на компьютере (см. рис. 9).  Рисунок 9 – Книга Макетов в шаблоне одноэтажного проекта. Составляющая папокС чего начать систематизацию данных папки и для чего нужна такая систематизация и взаимосвязи? В начале работы над созданием файла-шаблона необходимо определиться с перечнем архитектурных разделов в проекте, т.е. выделить и сгруппировать основные позиции. Объем работы на этом этапе зависит от сложности проработки и количества необходимых чертежей для архитектурного проекта. Как ведущий архитектор я проектирую интерьеры в объектах премиум-уровня. Мои рабочие альбомы содержат чертежи высокой степени детализации: включают подробные узлы деталей, 3D-сечения по узлам во всех разделах и другие позиции. И поэтому для правильной организации рабочего пространства мне необходима четкая система папок. В первую очередь это касается Карты Видов в пространстве ARCHICAD. Достаточно часто в своей практике я встречаю архитекторов и дизайнеров, которые работают с Картой Проекта (первая вкладка на панели навигации проекта) и игнорируют Карту Видов (вторая вкладка на панели навигации проекта), выкладывая всю начерченную информацию сразу на лист созданного макета – в Книгу Макетов (третья вкладка на панели навигации проекта).  Рисунок 10 – Расположение карт Проекта, Видов, МакетовВ итоге в процессе работы над проектом вся размещенная информация просто лежит с дублирующими именами в Карте Видов, и вместе с этим одни и те же виды выкладываются на разные листы макета. Также игнорируются комбинации слоев, с которыми эти виды автоматически сохраняются в Карте Видов. В ситуации, когда проектировщик работает на себя, с проектами общей площадью до 70-80 кв.м и незначительным количеством чертежей (до 7-10), – такой подход может быть оправдан. В этом случае, как правило, архитектор или дизайнер копирует предыдущий чертёж с перегородками и размещает рядом с новым планом. И всё же, на мой взгляд, это весьма нерациональное и неграмотное использование основных возможностей рабочего пространства ARCHICAD. При работе над сложными объектами площадью от 90 кв.м и больше, для которых необходим сложный и полноценный проект, такое проектирование в ARCHICAD работает на торможение и усложнение рабочего процесса, где практически каждый чертёж делается вручную, а планы, развертки, узлы не связаны между собой. Подобный подход идет вразрез с основными принципами BIM-проектирования. Любой проект в процессе разработки много раз корректируется. Изменение одних позиций и элементов влечет за собой изменение других позиций и элементов и т.д. Если при этом использовать неорганизованный файл, то затраты времени на работу возрастают существенно. Эту проблему можно и нужно решать с помощью организации системы папок. Время, потраченное на её создание, будет компенсировано в будущих проектах за счёт грамотной и слаженной работы проектировщика или группы проектировщиков. Предлагаю следующие два основных шага по созданию системы:

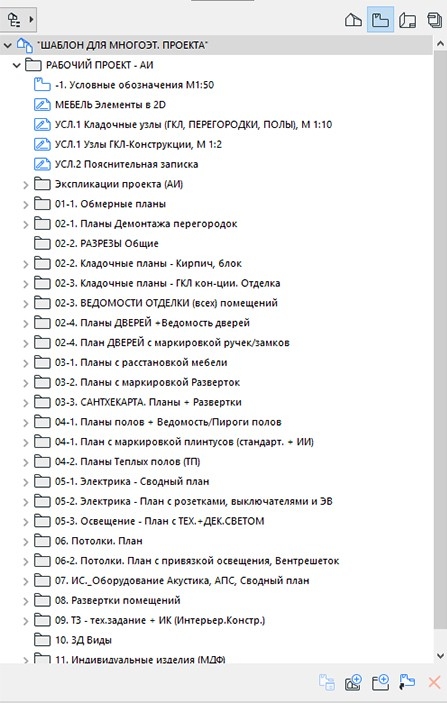

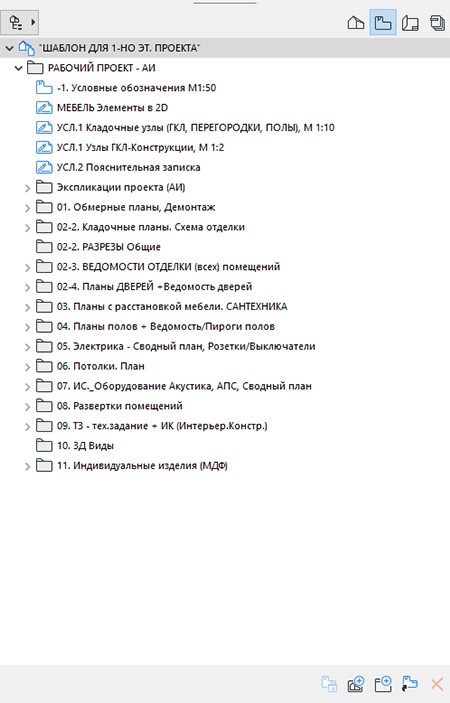

Принцип создания системы папок в Карте Видов В примерах ниже – папки в Карте Видов для одноэтажного проекта (рис. 11) и папки в Карте Видов для многоэтажного проекта (рис. 12).  Рисунок 11 – Карта Видов в шаблоне одноэтажного проекта. Составляющие папок, часть 2с Рисунок 12 – Карта Видов в шаблоне многоэтажного проекта. Составляющие папок, часть 2Некоторые особенности организации папок:

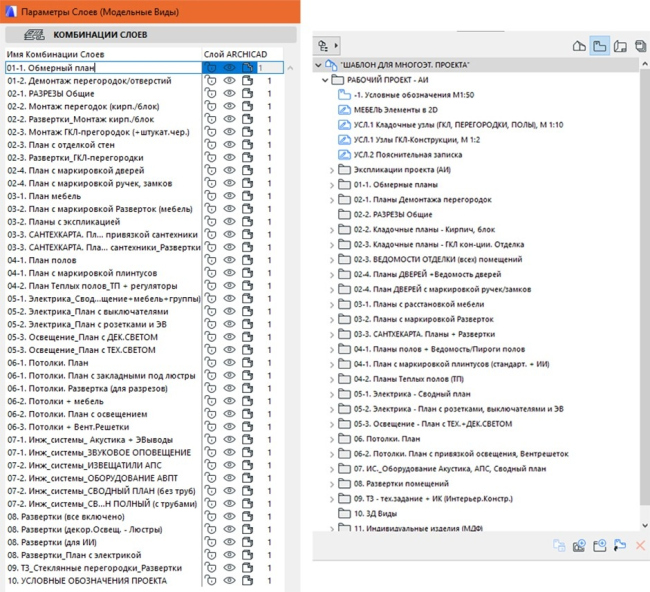

 Рисунок 13 – Комбинация слоев в Параметрах Слоев (Модельных Видов) и папок Карты Видов

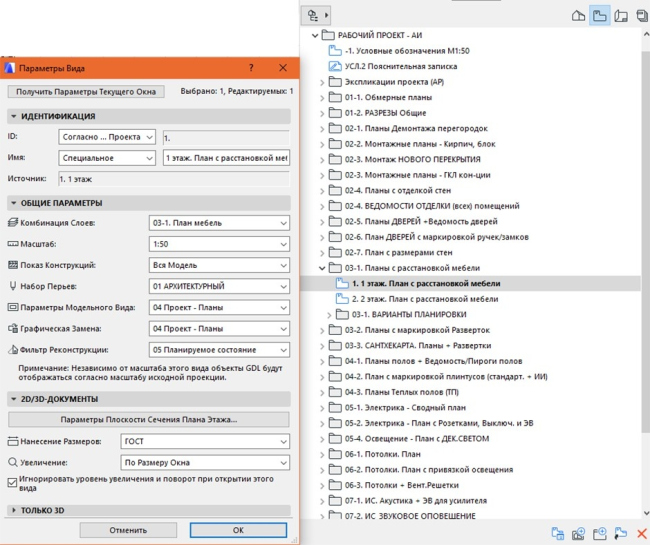

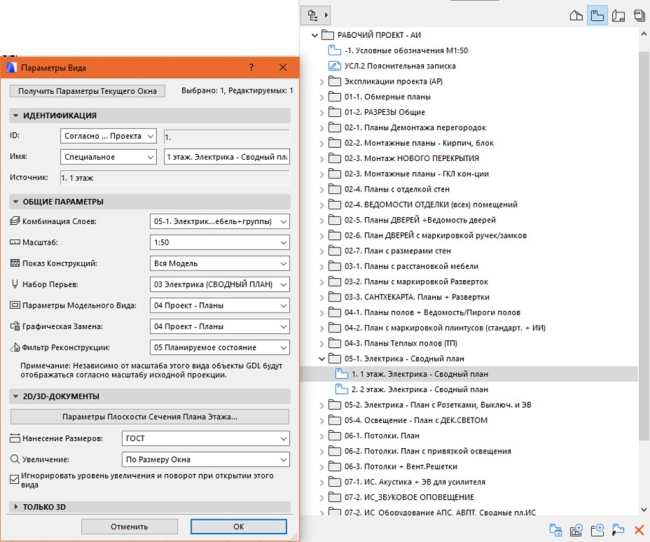

 Рисунок 14 – Пример параметров сохранения вида. Пример из папки «№03-1. План с расстановкой мебели»

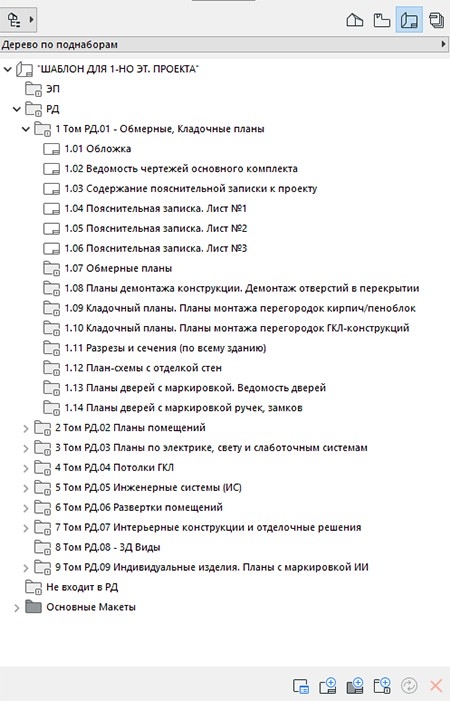

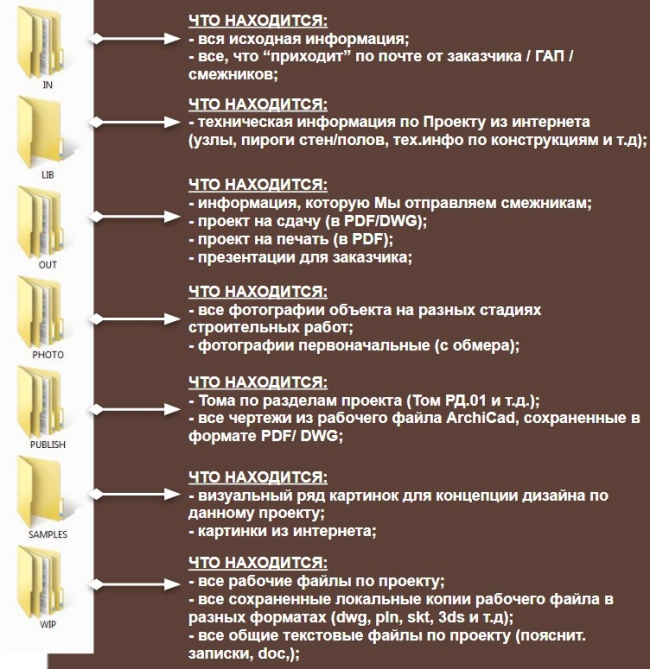

В Книге Макетов я также создаю сгруппированную систему папок, в которых сохраняю чертежи. Таким образом я заранее сразу создаю листы, которые будут входить в мой проект. Взаимосвязь системы папок Карты Видов, Книги Макетов и локальных папок на компьютере Для одноэтажного проекта (квартиры, офиса, апартамента и т.д.) я разработала упрощенную систему локальных папок, которая полностью дублирует систему папок в Карте Макетов. Для чего это нужно? В процессе работы над проектом мы часто сохраняем те или иные чертежи для рабочих моментов (подготовиться ко встрече, отправить главному дизайнеру/архитектору, отправить на предварительный просчет и т.д.). С помощью такой организации папок каждый участник проекта может быстро найти нужный ему чертёж (см. рис. 15, 16).  Рисунок 15 – Система локальных папок на компьютере для одноэтажного проекта Рисунок 16 – Система локальных папок на компьютере для многоэтажного проектаБолее подробная система локальных папок на компьютере – см. рис. 17.  Рисунок 17 – Система локальных папок на компьютереВ качестве варианта инструкции по работе с папками проекта приведу следующий слайд (рис. 18):  Рисунок 18 – Вариант работы с рабочими файламиОрганизация слоев и комбинаций слоев в рабочем файле. Взаимосвязь наименований комбинаций слоев и названия папок в Карте Видов в ARCHICAD. Как было написано выше, комбинации слоев связаны с названиями папок в Карте Видов и локальных папок на компьютере. Комбинации слоев также делятся на группы/разделы, которые соответствуют группам/разделам в комплекте чертежей проекта. Я использую следующую систематизацию основных разделов: 01. Обмерные планы. Демонтаж 02. Кладочные планы. Схемы отделки 03. План помещений, планы с расстановкой мебели и сантехники 04. Планы полов, планы с тёплым полом (ТП) 05. Планы по электрике 06. Планы потолков 07. Планы с инженерными системами 08. Развертки помещений 09. Технические задания (ТЗ) + Интерьерные конструкции (ИК) 10. 3Д-виды (Перспективы помещений) 11. Чертежи по индивидуальным изделиям Каждый раздел включает подразделы. Например, раздел «02. Кладочные планы. Схемы отделки» состоит из нескольких разных чертежей, объединенных единым типом: 02-1. – общие разрезы всего помещения; 02-2. – планы монтажа перегородок из пеноблока/кирпича; 02-3. – планы монтажа перегородок ГКЛ-конструкций; 02-4. – разрезы по ГКЛ-конструкциям; 02-5. – планы по дверям и дверным проемам. Ведомость дверных проемов. Таким образом я создала основные группы и разделила эти группы на подгруппы, которые также сгруппировала (см. рис. 19, 20).  Рисунок 19 – Систематизация и заполнение папок в Карте Вида в файле-шаблоне для одноэтажного проекта Рисунок 20 – Систематизация и заполнение папок в Карте Вида в файле-шаблоне для многоэтажного проектаПапки, комбинации слоев расставляются в алфавитом порядке, что помогает в процессе работы определить «мусорные» или неправильно названные файлы/элементы. Как результат, у меня в проекте созданы папки и комбинации слоев с одним именем. Сохраняя вид с комплектацией слоя, я определяю его в нужную папку. Также я группирую сами слои, используя для этого определенную цифру и словосочетание в начале названия слоя (см. рис. 21). Они совпадают с названием групп, которые я разделила на:

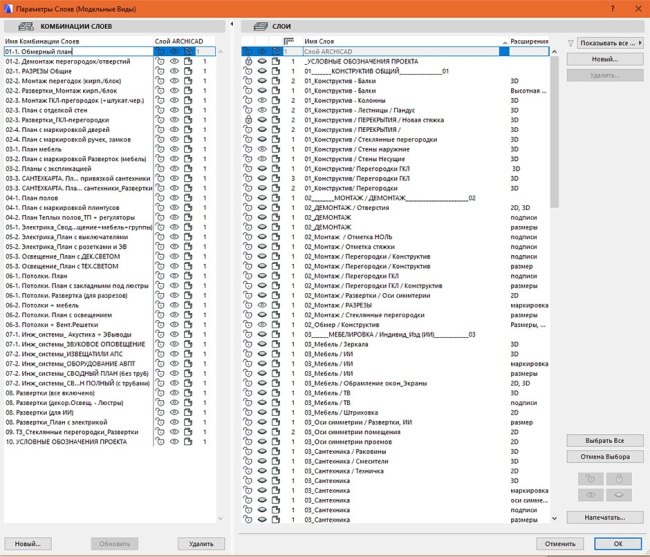

 Рисунок 21 – Систематизация слоев и комбинаций слоев в панели «Параметры Слоев»Такая система помогает определить, правильно ли я ввела все параметры вида. Почему это важно? В процессе работы над проектом может появляться вид чертежа с непонятной комбинацией слоев – «Специальная комбинация». Это означает, что вы сохранили вид с комбинацией слоев, которой нет в ваших параметрах слоев. К этой ситуации, как правило, добавляется ещё одна – неправильное название самих видов. Например, в папке «03. Планы с расстановкой мебели и сантехники» может быть сохранен вид с названием «1. План (новый вид 01)». Таких сохранённых видов может быть много, причем они могут быть в разных папках в Карте Видов. Складывая вышеперечисленные примеры некорректной работы с комбинацией слоев, с папками и видами в Карте Видов, мы получаем беспорядочную организацию файлов, которая тормозит работу специалистов и становится причиной проектных ошибок. Как я писала выше, все это можно избежать. Нужно немного терпения, привычки организовывать и структурировать информацию по проектам. И конечно, следует отметить, что для бюро (особенно при работе с крупными объектами) необходим ответственный архитектор/дизайнер (сейчас его всё чаще называют BIM-менеджером), в обязанности которого будет входить контроль за порядком в рабочих файлах проекта в ARCHICAD. Настроенные наборы Перьев рабочего пространства в файле проекта в ARCHICAD Для профессиональной работы в пространстве ARCHICAD также необходимо уметь работать с параметрами Перьев (комбинации Перьев в обязательном порядке задаются при сохранении вида в Карте Видов). Для своего файла я создала несколько наборов Перьев (рис. 22, 23).  Рисунок 22 – Пример №1 – Набор перьев Рисунок 23 – Пример №2 – Набор перьевВ основном я использую Перья с названием «01 АРХИТЕКТУРНЫЙ». Но для планов по электрике, потолкам, индивидуальным изделия, инженерными системам я использую другие комбинации Перьев с соответствующими названиями. В этих комбинациях Перьев происходит цветовая замена цветов и толщины. Это помогает мне создавать нужное графическое оформление для чертежа. Например, в планах по электрике вся мебель и сантехника, полотна дверей становятся светлее и по контуру, и по заливке штриховки. Так обозначения смотрятся понятнее, ярче и лучше считываются по степени значимости (относительно мебели и др.). Также для раздела электрики я создала несколько комбинаций Перьев – «03 Электрика (СВОДНЫЙ ПЛАН)». Так как на Сводном плане я делаю разделение по группам освещения, он самый яркий и многоцветный (см. рис. 24).  Рисунок 24 – Пример параметров сохранения вида. Пример из папки «О5-1. Электрика – Сводный план»На плане с розетками и выключателями и на плане с привязкой освещения к потолку/стенам при необходимости включения освещения все светильники будут иметь красный или синий цвет. Также я могу разделить на этих планах цвет светильников: технические светильники, например, будут отмечены красным цветом, декоративные – синим. Кроме того, управлять отображением чертежей можно при помощи функции Заключение  Рисунок 25 – Разрез и 3D документ, выполненные в ARCHICADСистема, предложенная мной в этой статье, позволяет, во-первых, организовать рабочее пространство проекта в пространстве ARCHICAD и систему локальных папок на компьютере, во-вторых, систематизировать рабочую информацию по проекту, создать структуру хранения проектной информации и, как результат, максимально оптимизировать время работы над проектом. Но для этого необходимо потратить 1-3 дня, создать свой файл-шаблон и далее придерживаться заданной структуры. Архитектурным бюро я бы советовала сделать небольшую презентацию с основными правилами работы в файлах-шаблонах. По опыту хватает 3-7 дней, чтобы специалист мог начать свободно работать в данной системе (при условии наличия базовых знаний работы в пространстве ARCHICAD). О GRAPHISOFT Компания в 1984 году совершила революцию, разработав – первое в индустрии САПР BIM-решение для архитекторов. GRAPHISOFT продолжает лидировать на рынке архитектурного программного обеспечения, создавая такие инновационные продукты, как – первое в мире решение, направленное на организацию совместного BIM-проектирования в режиме реального времени, – первое в мире полностью интегрированное приложение, предназначенное для энергетического моделирования и оценки энергоэффективности зданий, и – лидирующее мобильное приложение для демонстрации и презентации BIM-моделей. С 2007 года компания GRAPHISOFT входит в состав концерна . Материал предоставлен компанией Graphisoft
|
|
