Zaha Hadid Architects и швейцарские инженеры представили вязаную опалубку для бетона

Алина Измайлова
Мастерская:
Zaha Hadid Architects

Исследовательские группы бюро Zaha Hadid Architects и Высшей технической школы Цюриха разработали технологию по созданию из вязаной тканевой основы и металлических тросов опалубки для бетонных конструкций. Первый объект, созданный с её помощью – изящная бетонная «раковина» – выставлен в Мехико в Музее современного искусства при Национальном автономном университете. Он стал частью экспозиции на первой выставке британских архитекторов в Латинской Америке. В проекте также принимала участие компания Architecture Extrapolated, которая занималась осуществлением проекта непосредственно в Мехико.

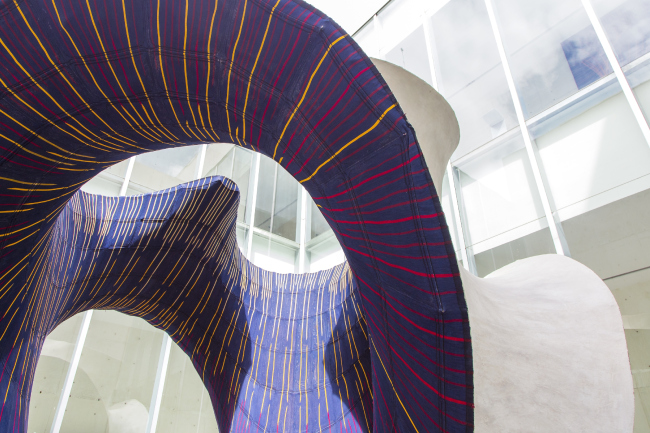

KnitCandela. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Фотография предоставлена Zaha Hadid Architects

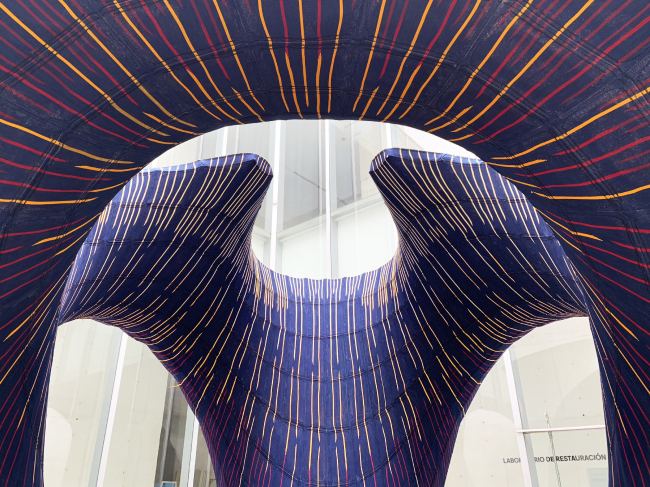

Изделие получило имя KnitCandela – в честь выдающегося архитектора и инженера XX века Феликса Канделы, который как раз много занимался темой перекрытий-оболочек из бетона. Нельзя отрицать внешнее сходство «раковины» с одним из известнейших творений Канделы – зданием океанариума в Валенсии. Вторым прототипом, как поясняют авторы, стало национальное мексиканское женское платье (платье из штата Халиско).

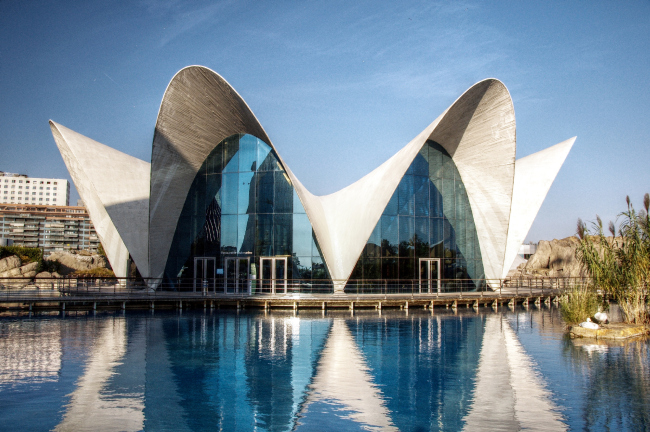

Океанариум в Валенсии, архитектор Феликс Кандела. Лицензия CC BY 2.0. Автор Felipe Gabaldón from Spain
Океанариум в Валенсии, архитектор Феликс Кандела. Лицензия CC BY 2.0. Автор Felipe Gabaldón from Spain

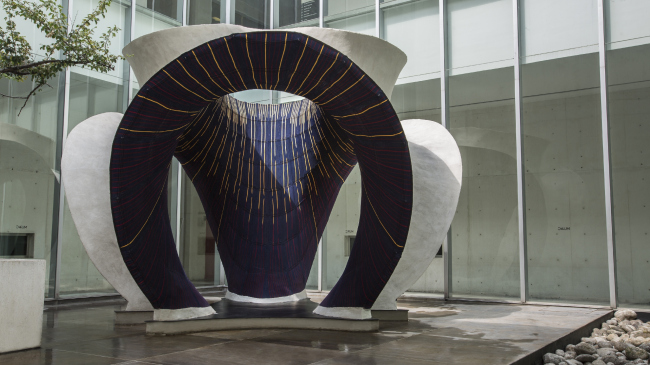

KnitCandela. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Фотография предоставлена Zaha Hadid Architects

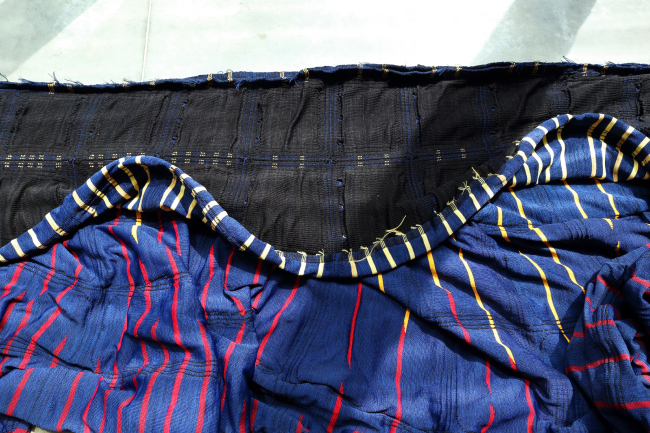

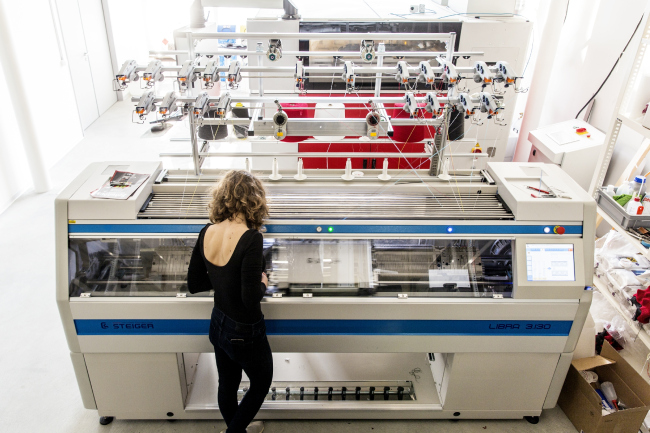

Процесс создания бетонной оболочки начался с вязания трёхмерной тканевой опалубки. Швейцарские учёные изготовили её за 36 часов на промышленной машине.
KnitCandela. Процесс изготовления. Фотография © Lex Reiter. Предоставлена Zaha Hadid Architects
KnitCandela. Процесс изготовления. Фотография © Lex Reiter. Предоставлена Zaha Hadid Architects
KnitCandela. Процесс изготовления. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Процесс изготовления. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Процесс изготовления. Фотография © Lex Reiter. Предоставлена Zaha Hadid Architects
KnitCandela. Процесс изготовления. Фотография © Lex Reiter. Предоставлена Zaha Hadid Architects

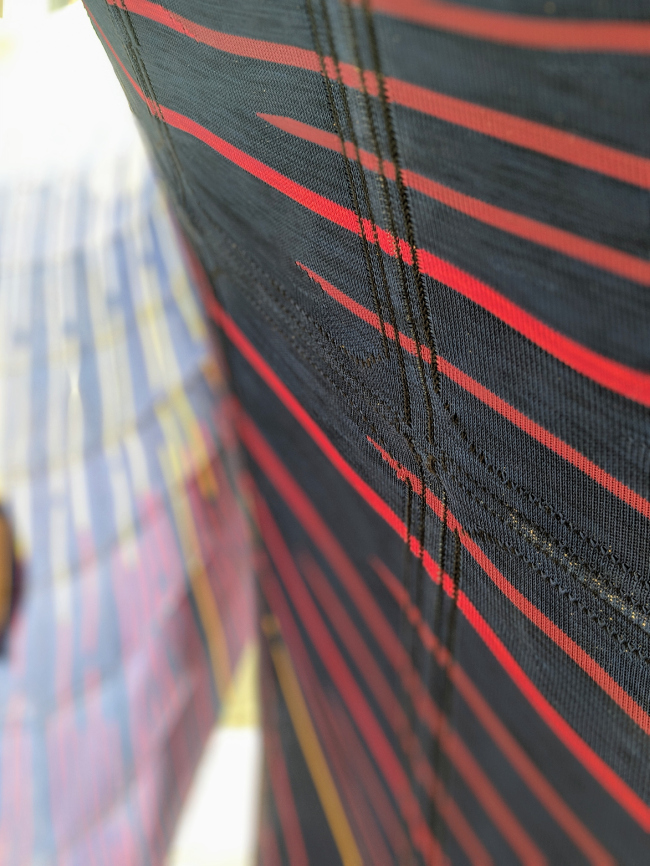

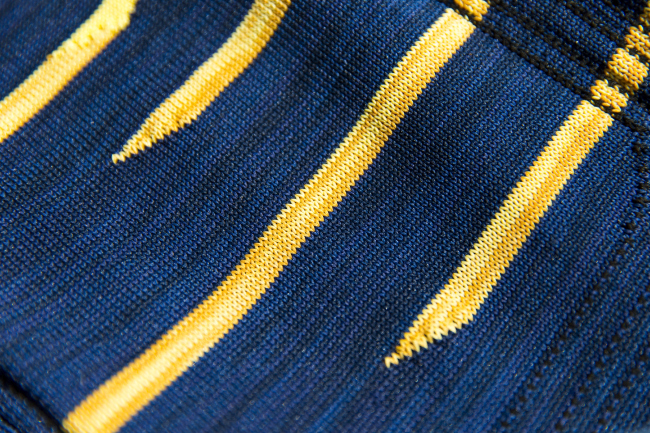

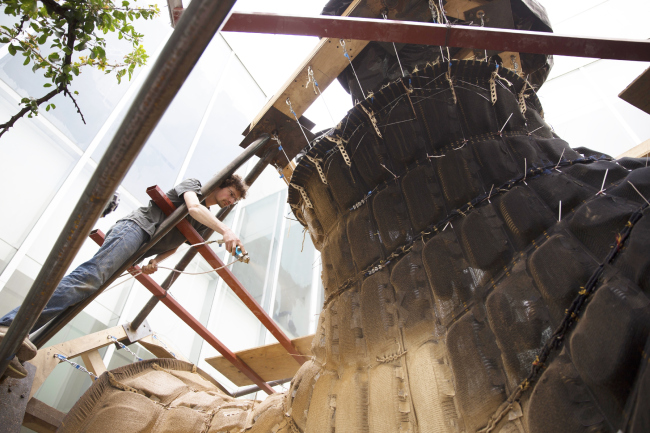

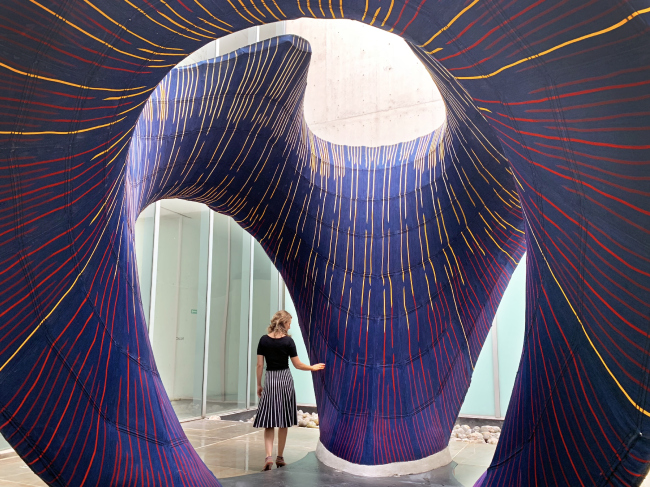

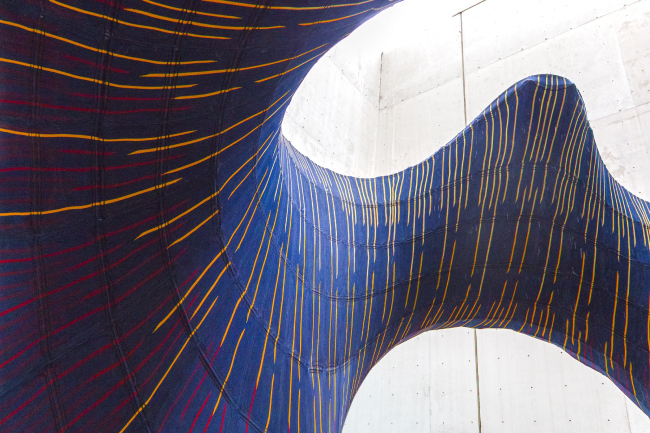

Опалубка стоит из двух слоёв: внутренний (будущий «потолок») с его красочными узорами выполняет эстетическую функцию, внешняя поверхность работает с практическими задачами – здесь инженеры оставили каналы для прокладки тросов и карманы, чтобы поместить туда обычные воздушные шарики. После того как опалубку покроют тонким слоем специальной цементной пастой (в несколько миллиметров), от карманов останутся воздушные полости.

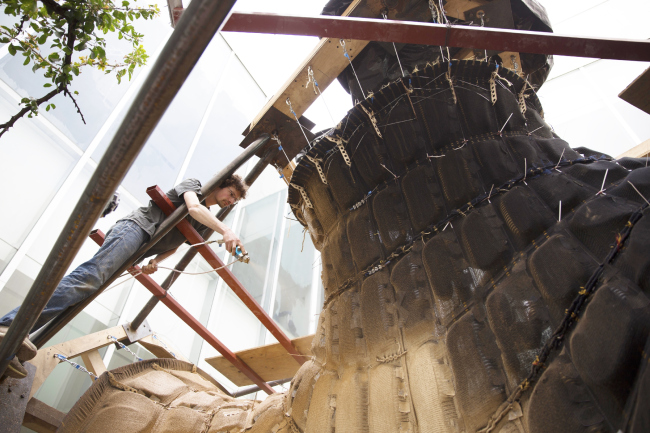

KnitCandela. Процесс изготовления. Фотография © Mariana Popescu. Предоставлена Zaha Hadid Architects
KnitCandela. Процесс изготовления. Фотография © Mariana Popescu. Предоставлена Zaha Hadid Architects

Они помогут снизить массу конструкции и затраты на материалы, а также увеличат её прочность. Однако это уже один из заключительных этапов возведения «раковины», ему предшествовала доставка вязаной части (25 кг) и металлических тросов (30 кг) из Швейцарии в Мексику. Оба набора без труда поместились в двух багажных чемоданах.



KnitCandela. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Фотография предоставлена Zaha Hadid Architects

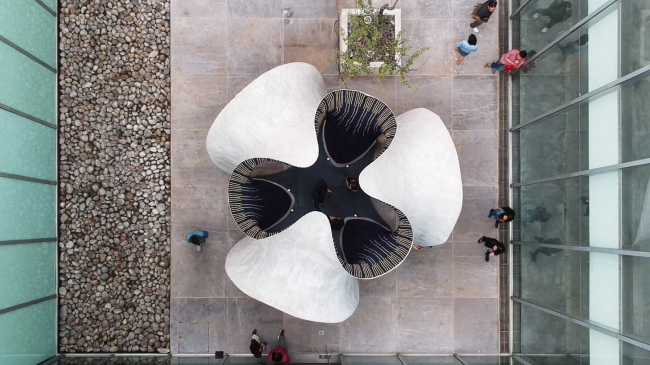

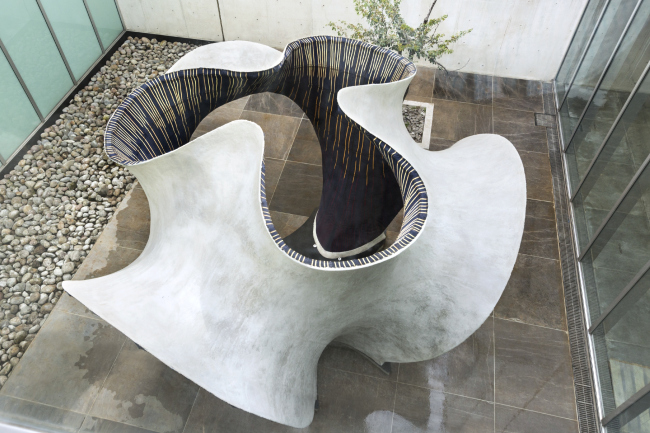

Уже на месте был построен деревянный каркас, на котором зафиксировали тканевую матрицу. Когда первый миллиметровый слой цементной смеси затвердел, поверхность обмазали обычным фибробетоном. Получилась волнообразная оболочка с площадью поверхности почти 50 м2 и весом около 5 тонн.
KnitCandela. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Процесс изготовления. Фотография предоставлена Zaha Hadid Architects
KnitCandela. Процесс изготовления. Фотография предоставлена Zaha Hadid Architects
