BIM-проектирование первого «зеленого» бизнес-центра в Киеве |
|
| Мастерская: | |
| GRAPHISOFT | |
|

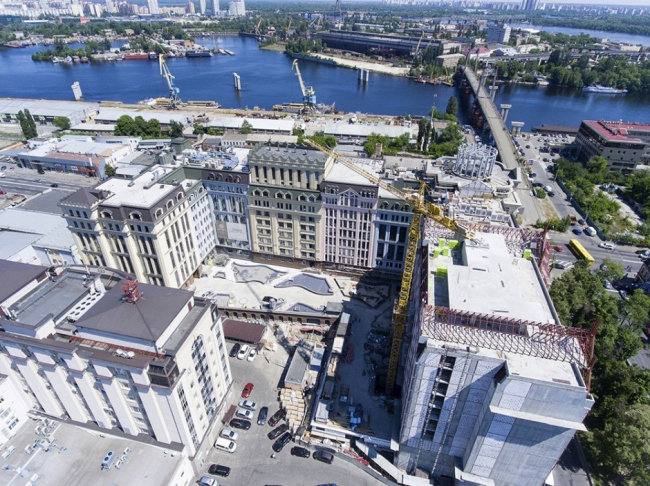

Проектирование нового для страны проекта с уникальной концепцией – всегда сложная задача для команды архитекторов, инженеров, конструкторов и дизайнеров. Немаловажную роль играет программная среда, в которой работают специалисты. Упростить работу, предоставить уникальные инструменты, повысить качество рабочей документации, ускорить сроки реализации проекта – неизменные задачи, которые позволяет решать ARCHICAD ®.  Материал сформирован на основе интервью с Игорем Александровичем, творческим руководителем, и Святославом Александровичем, архитектором и генеральным директором архитектурной мастерской «Крамалл Студио» (Украина, Киев). Для реализации архитектурной части проекта первого в Украине «зеленого» бизнес-центра был выбран ARCHICAD, который помог специалистам создать проект, ставший победителем Eastern Europe and Asia (EEA) PROJECT AWARDS 2016 в двух номинациях: «Инновация года» – как первый в Украине «зеленый» БЦ, сертифицированный по BREEAM, и как «Офисный проект года».  БЦ ASTARTA © Крамалл СтудиоКарточка проекта Объект: Бизнес-центр ASTARTA Адрес: Киев, ул. Ярославская 58 Разработка: 2009-2011 Стадийность: проект, рабочая документация Девелопер проекта: ТЭК «Энергоинвест» (Украина) Категория: новое строительство Площадь участка: 8 325 м² Общая площадь: 62 685 м² (3 очереди) Полезная площадь: 45 741 м² Этажность: 9 На всех стадиях проекта в нем участвовали порядка 15 архитекторов. Сейчас над ним работает 5 архитекторов. Уровень владения ARCHICAD архитекторов и техников от 60% до 90%. БЦ ASTARTA – это торгово-офисный комплекс, который строится в Подольском районе Киева по адресу ул. Ярославская, 58. Бизнес-центр разделен на 3 секции, соответствующей количеству очередей строительства. В нем предусмотрен подземный паркинг (150 мест), надземные автостоянки (56 мест) и зоны отдыха. Площадь офисных помещений составляет 35 500 м², торговых площадей – 6500 м². Инфраструктура БЦ создана в соответствии с концепцией «город в городе»: с зоной бытовых услуг, отделением банка и почты, нотариусом, турагентством, рестораном, кофейней, столовой и автомойкой. Одна из главных изюминок БЦ ASTARTA – зеленая плита. Это зона рекреации с полушезлонгами для работы сотрудников бизнес-центра. «Заказчик сделал непростой выбор, отказавшись от 120 дополнительных парковочных мест в пользу благоустройства территории. На данный момент там подняты уровни и отлиты непрямые пластичные участки для травы и деревьев», – рассказывает Святослав Александрович, архитектор и генеральный директор «Крамалл Студио».  Благоустройство внутреннего двора БЦ ASTARTA – визуализация © Крамалл Студио Стройка БЦ ASTARTA, июнь 2017 – фото с дрона © Администрация БЦ ASTARTAПионер зеленого строительства БЦ ASTARTA – это первый в Украине объект, в котором проектная документация сертифицирована по международной системе зеленого строительства BREEAM. Сертификация BREEAM проводится организацией BRE Global (Великобритания) с привлечением аккредитованных оценщиков. Во время экспертизы специалисты оценивают воздействие здания на окружающую среду, экологичность материалов, использованных при строительстве, системный подход для снижения эксплуатационных расходов, удобство сотрудников и посетителей и множество других параметров. Соответствие стандартам BREEAM уже приносит свои плоды для бизнес-центра. Еще до запуска в эксплуатацию (который намечен на осень 2017 года) заключены договора аренды практически на всю площадь – такие здания не только удобны для людей, но и привлекательны для многих компаний.  БЦ ASTARTA, лобби 2-й очереди – визуализация © Крамалл Студио БЦ ASTARTA торговая галерея 1-я очередь – визуализация © Крамалл СтудиоИсторические ценности В проекте были определенные согласовательные сложности, ведь одна из сторон БЦ ASTARTA стоит на ул. Нижний Вал, по которой проходит граница заповедника «Древний Киев». Из-за этого требования по соответствию архитектурного стиля были крайне высоки. «Нам нужно было вписать 300 погонных метров фасадной плоскости в застройку Подола. Для этого мы применили парцелляцию и разбили здание на определенные фасадные порции, каждая из которых имеет свою пластику и цвет, чтобы каждое здание казалось отдельным. Идею согласовали в мэрии, а главное – она понравилось и нашим заказчикам, которые попросили передать модель в чертежи и наблюдать за ходом стройки, чтобы задумка исполнилась один в один», – поделился с нами Игорь Александрович, творческий руководитель «Крамалл Студио». Преимущества BIM «Первое, с чем мы сталкиваемся при рождении проекта, и где не обойтись без ARCHICAD, – это первичный градостроительный анализ участка и ориентировочная стоимость объекта. Если раньше, на бумаге и в плоских программах, расчеты занимали до месяца, то для БЦ ASTARTA основные данные мы предоставили за 3 дня», – рассказывает Игорь Александрович. Бизнес-центр ASTARTA планировался как смешанный объект, включая офисы, гостиницу, торговые помещения, парковки. Свести это все воедино – весьма трудоемкий процесс, который требовал много аналитики. Для его воплощения в архитектурной мастерской «Крамалл Студио» использовали ARCHICAD, что позволило решать действительно сложные задачи, избавиться от человеческого фактора и рутины, разобраться с инженерией. «Главный вызов, который стоял перед «Крамалл Студио» при проектировании БЦ ASTARTA, – это уложиться в рекордно малые сроки. На согласовательную часть отводилось всего три месяца. Успеть все сделать вовремя помогла работа с BIM-моделью. Благодаря автоматическим пересчетам и оперативному внесению изменений сократился большой кусок работы. Таким образом, за три месяца мы подготовили два варианта проекта, что без ARCHICAD было бы невозможно», – отметил Святослав Александрович. При разработке проекта архитекторы работали в ARCHICAD и 3D Max, инженеры и конструкторы – в своих программах. При таком разрозненном подходе без проблем, конечно, не обошлось. «Под разработку инженерных систем заказчик предоставил своих специалистов. Причем под одну систему были одни подрядчики, под другую – другие. В итоге понадобилось сделать сводную схему инженерных сетей для отслеживания коллизий, а для этого недостаточно просто наложить чертежи. Мы объединили все данные, чтобы увидеть систему в объеме и взглянуть с различных ракурсов», – говорит Святослав Александрович. «В ARCHICAD 21 анонсировано автоматическое отслеживание коллизий и это действительно удобно. Нам же подрядчики предоставили собственные чертежи, поэтому пришлось самостоятельно сводить данные инженерных систем, конструкции с архитектурой в ARCHICAD в BIM-системе, соединять модель и уже после этого искать коллизии», – подытожил архитектор.  Обнаружение коллизий в инженерных системах БЦ ASTARTA © Крамалл Студио Обнаружение коллизий в инженерных системах БЦ ASTARTA © Крамалл СтудиоКомандная работа «В работе и над БЦ ASTARTA, и над другими нашими проектами, мы использовали такой инструмент ARCHICAD, как Teamwork. Без него сегодня невозможен ни один проект, особенно со сжатыми сроками. БЦ ASTARTA огромен: кроме того, что каждая из трех очередей имеет свою модель, в них есть подземные и надземные уровни, рельефы, крыши. До появления Teamwork каждую из них пришлось бы разбивать на части, чтобы у всех архитекторов была своя модель, а после структурировать гигабайты файлов, чтобы найти последнюю версию. То есть, без Teamwork тратилось колоссальное количество времени на менеджмент модели. Теперь мы об этом не задумываемся – все роли в единой модели распределены, а Publisher позволяет печатать книгу макетов в 1 клик. Благодаря многократному резервированию – модель на BIM-сервере, локальная модель у каждого пользователя, двойной бэкап на сервере PLN и резервная копия серверного файла – обеспечивается высший уровень безопасности», – говорит Святослав Александрович. Внедрение ARCHICAD: экономия ресурсов на 30% Когда проект только начинался, перед «Крамалл Студио» вопрос выбора программного продукта не стоял. В это время в компании уже все работали в ARCHICAD, хотя сам переход на BIM в докризисные 2007-2008 годы проходил в архитектурной мастерской нелегко. В компании понимали, что это будет довольно болезненный процесс, потому что сотрудники привыкли работать в разных программах. Как лучшее средство работы с BIM, руководство выбрало именно ARCHICAD. Не все сотрудники оказались готовы к таким радикальным переменам, часть из них ушла. Тем же, кто остался, но не был знаком с продуктом, компания организовала обучение. В итоге уже через полгода был полностью налажен процесс работы, в котором полноценно работали все сотрудники фирмы. «Для нас главное преимущество ARCHICAD – это уход от рутины, автоматизация процессов и широкие возможности кастомизации. То есть, это так называемые недокументированные возможности, которые можно заточить под себя. Благодаря двум таким элементам, мы сэкономили огромное количество времени и ресурсов. Мы сами запрограммировали их, на каждый элемент навесили огромное количество функций. В это трудно поверить, но таким образом мы избежали около 30% лишней траты ресурсов», – рассказывает Святослав Александрович. Работа над проектом с использованием ARCHICAD помогла «Крамалл Студио» действительно ощутить экономический эффект BIM. Благодаря кастомизации и автоматизированной схеме работы проектировщики уложились в установленные сроки, ушли от огромного количества ошибок и сэкономили массу времени. Как результат – удовлетворенный заказчик, у которого осенью 2017 года объект вводится в эксплуатацию и уже арендована значительная часть помещений. «Мы использовали ARCHICAD не на 100, а на 200 процентов. Когда заказчик присылал изменения по проекту, мы сразу вносили их в цифровую модель, приглашали его и смотрели на результат со всех сторон в объеме на пропорции. И после этого решали, где объект необходимо декорировать, а где новая форма выглядит органически. Без объема я не представляю проектирование и считаю, что ARCHICAD – это просто клад для архитекторов», – дополнил Игорь Александрович.  Центральный вход в БЦ ASTARTA – визуализация © Крамалл Студио Вход в БЦ ASTARTA с улицы Ярославской – визуализация © Крамалл СтудиоО «Крамалл Студио» ООО «Крамалл Студио» – украинская архитектурная компания, основанная в 1994 году как проектно-строительная организация. С 2004 года и по настоящее время архитектурное проектирование является ключевым направлением деятельности проектного бюро. В портфолио «Крамалл Студио» много успешно реализованных проектов – жилые дома и жилые комплексы, бизнес-центры, отели и другие объекты городской застройки, среди которых БЦ «Сенатор», БЦ «Домино», апарт-отель «11MIRRORS», ЖК «NobelHomes», ЖК «BonApart», UNIT.City и др. Студия сотрудничала с известными международными архитектурными мастерскими – Hugo Boss (Германия), Monti Di Rovello (Италия), Global Architectural Development (Турция), APA Wojciechowski (Польша), SCG International (Великобритания). Сайт компании: Сайт проекта БЦ ASTARTA: О GRAPHISOFT Компания в 1984 году совершила революцию, разработав – первое в индустрии САПР BIM-решение для архитекторов. GRAPHISOFT продолжает лидировать на рынке архитектурного программного обеспечения, создавая такие инновационные продукты, как – первое в мире решение, направленное на организацию совместного BIM-проектирования в режиме реального времени, – первое в мире полностью интегрированное приложение, предназначенное для энергетического моделирования и оценки энергоэффективности зданий и – лидирующее мобильное приложение для демонстрации и презентации BIM-моделей. С 2007 года компания GRAPHISOFT входит в состав концерна . |
|
