Пансионат «Дружба»

Константин Антипин
Объект:
Пансионат «Дружба»
Адрес:
Россия, Ялта. поселок городского типа Курпаты, Алупинское шоссе, 12
Авторский коллектив:
Игорь Василевский, Ю. Стефанчук, В. Дивнов, Л. Кеслер, инженеры Нодар Канчели, Б. Гурьевич, Е. Владимиров, Е. Рузяков, Е. Ким, В. Мальц, В. Гансгорье, Е. Федорова

Пансионат «Дружба» в Курпатах близ Ялты по проекту Игоря Василевского, его конструктивные особенности и использование при проектировании САПР – в развернутой публикации исследователя архитектуры и фотографа Константина Антипина.

Благодарим издательство ТАТЛИН за помощь в подготовке публикации.

Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин


Ялта, поселок городского типа Курпаты, Алупинское шоссе, 12

Авторский коллектив («Курортпроект»): архитекторы Игорь Василевский, Ю. Стефанчук, В. Дивнов, Л. Кеслер, инженеры Нодар Канчели, Б. Гурьевич, Е. Владимиров, Е. Рузяков, Е. Ким, В. Мальц, В. Гансгорье, Е. Федорова.
Проектирование: 1978–1980
Строительство: 1980–1985
Строительный объем: 54 230 м3
Площадь: 11 500 м2
400 номеров

Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин



Курортная архитектура всегда была территорией свободы для советских архитекторов. Санатории выполняли функцию «рая на земле» – места, куда стремились попасть все трудящиеся. Поэтому даже в эпоху борьбы с излишествами ведомства не скупились на постройку дворцов отдыха для своих работников, и курортное строительство позволяло архитекторам значительно отклоняться от общей линии. Так, в 1980 руководители профсоюзов СССР и Чехословакии приняли решение о совместном строительстве пансионата «Дружба» в Крыму для трудящихся двух стран. Чехам хотелось, чтобы пансионат был расположен в месте, где прошла их романтическая юность – на Золотом пляже. Но в те годы побережье уже было застроено, оставался лишь узкий кусок территории с 40-градусным уклоном между дорогой и морем…

Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин



Площадка для строительства оказалось очень неудачной. Помимо оползней, здесь обнаружился тектонический разлом и 8-балльная сейсмическая активность. Но после достижения договоренностей в верхах архитекторов «Курортпроекта» лишь уведомили о выборе места и дали указание приступать к разработке проекта. Строить обычным способом здесь, конечно же, было нельзя. Архитектор Игорь Василевский и инженер Нодар Канчели решили использовать систему, в которой здание минимально касается скошенного рельефа.

Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин



Вот как Василевский описывает выбор пути: «Нужно было выбрать наиболее устойчивую систему. Ею оказался «табурет» на трех ногах, где все опоры равномерно нагружены. Это и было положено в основу сооружения. Все, что есть в объекте – перекрытия, поперечные, продольные стены, – все включено в работу. Конструктивное решение, где нет несущих и несомых элементов, – гениально».[i]

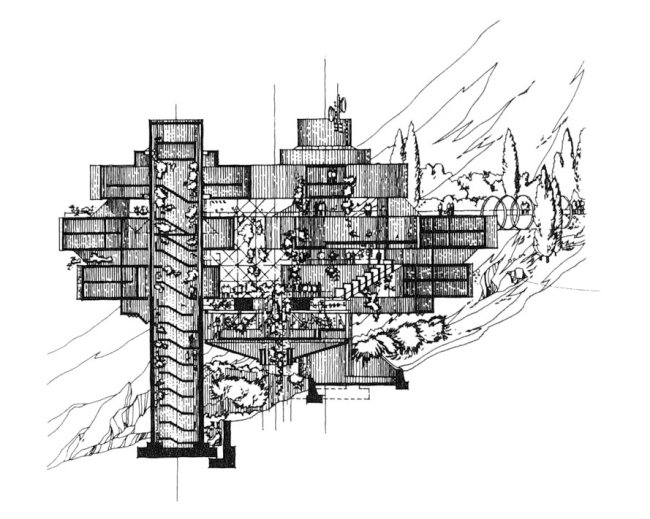

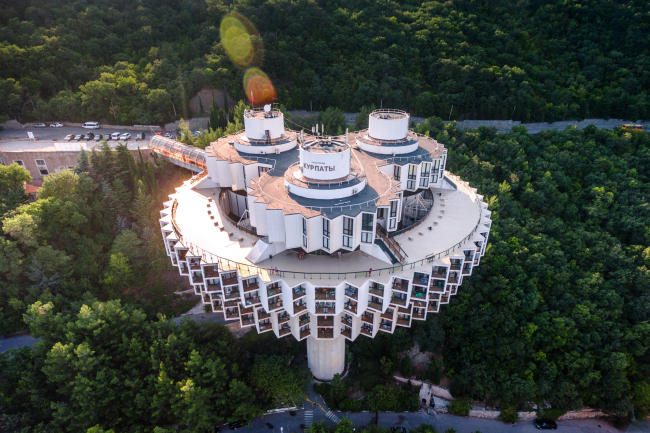

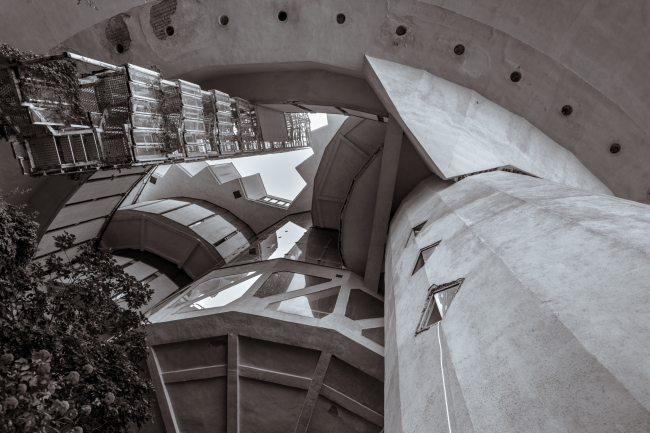

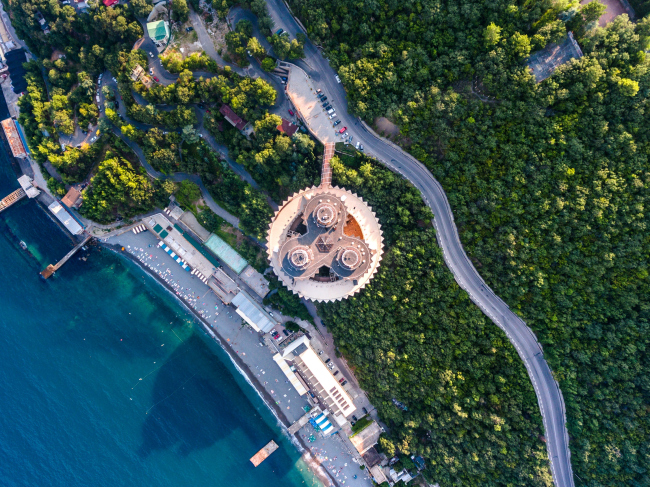

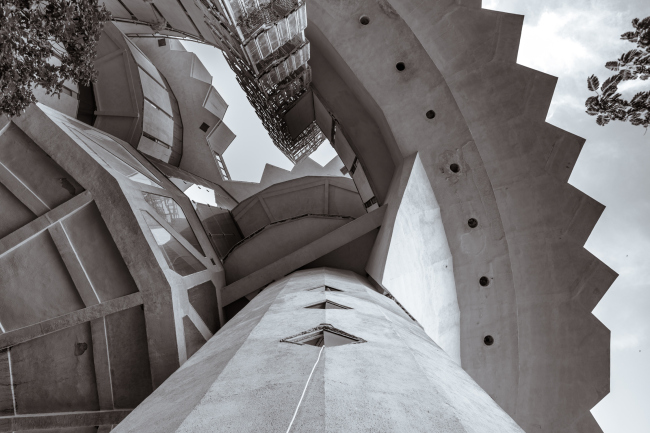

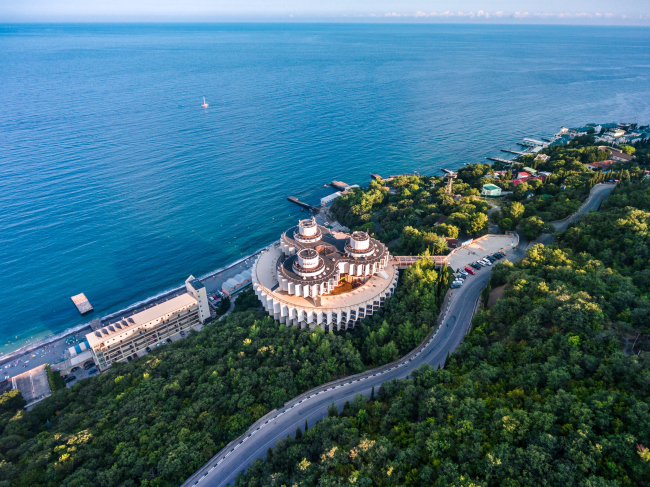

Таким образом, вся нагрузка от здания – кольцеобразного моноблока – собиралась и передавалась скале с помощью трех башенных опор с диаметром 9 метров и толщиной стен от 80 до 20 см, соединенных распорками на уровне фундамента и жилой части. Площадь опоры на грунт при этом минимальна.

Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин

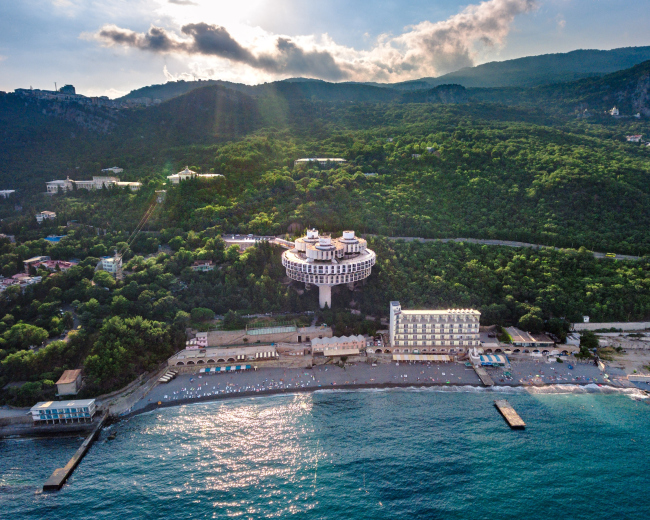

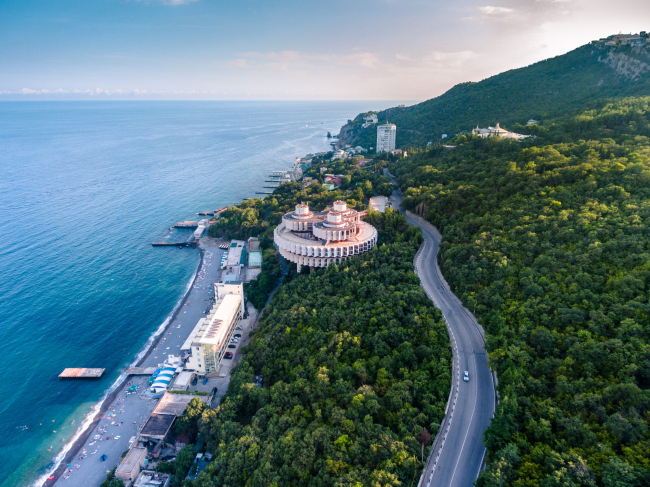

По сути, у архитектора есть два пути взаимодействия постройки с окружающей природой. Первый – сомасштабное окружению, зелени и человеку включение объекта в ландшафт. Второй – попытка физически сохранить естественную среду, оторвав объект от поверхности земли (в данном случае – сохранив склон с растительностью). Второй вариант характерен для сооружений в местах со сложными геологическими условиями и рельефом. Отсюда такая необычная форма «Дружбы», напоминающая летающую тарелку.

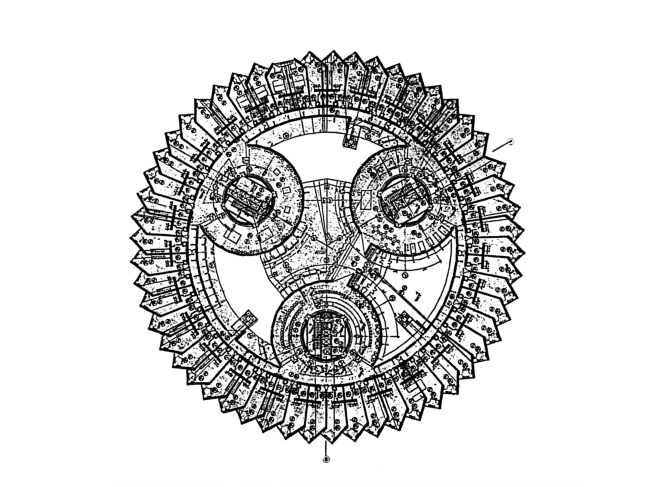

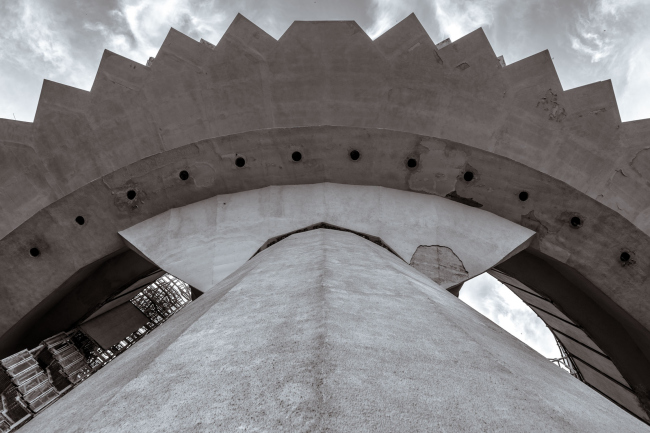

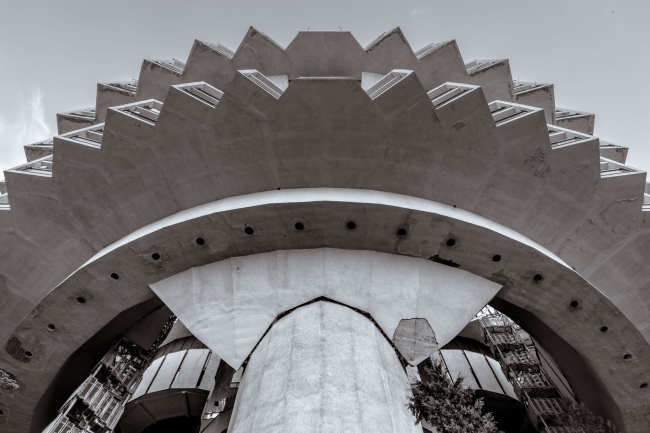

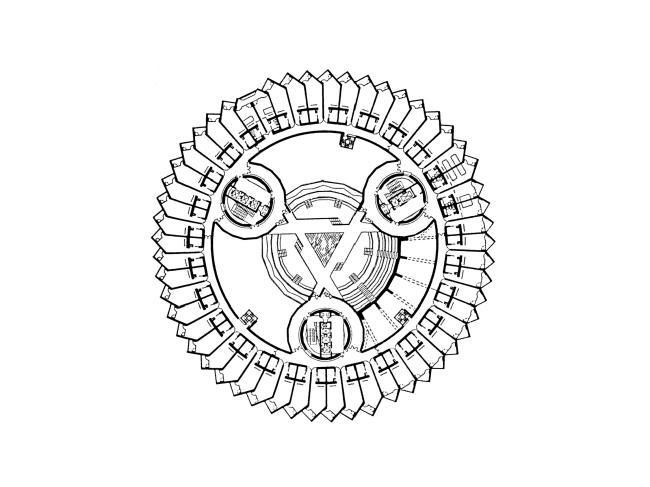

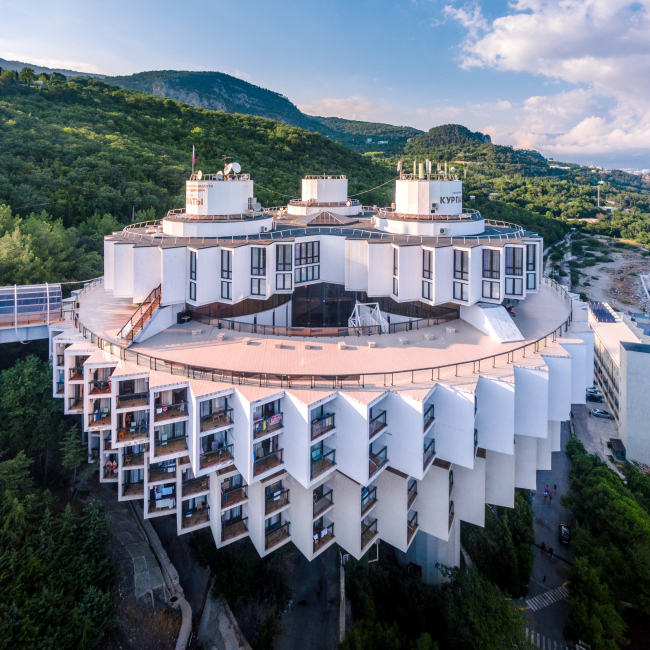

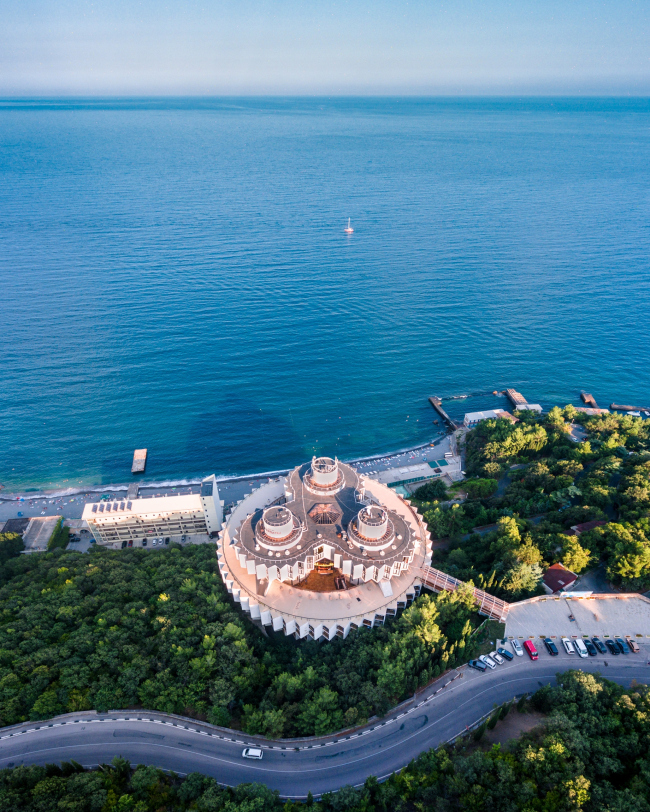

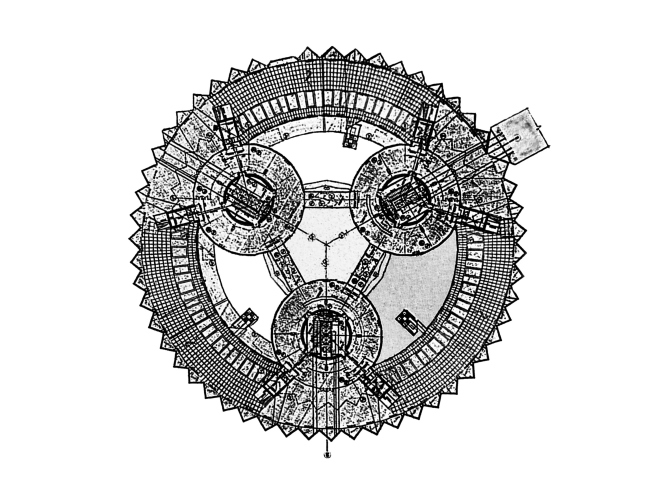

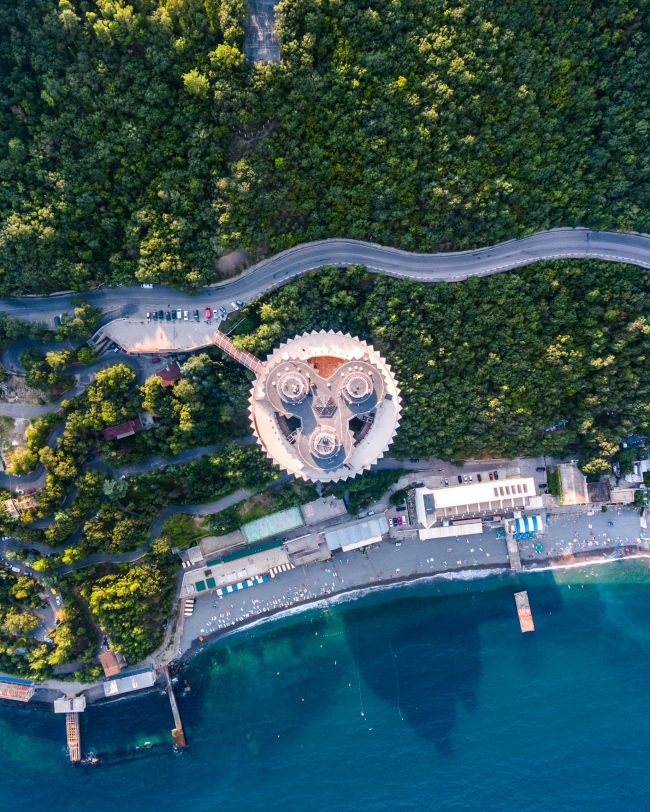

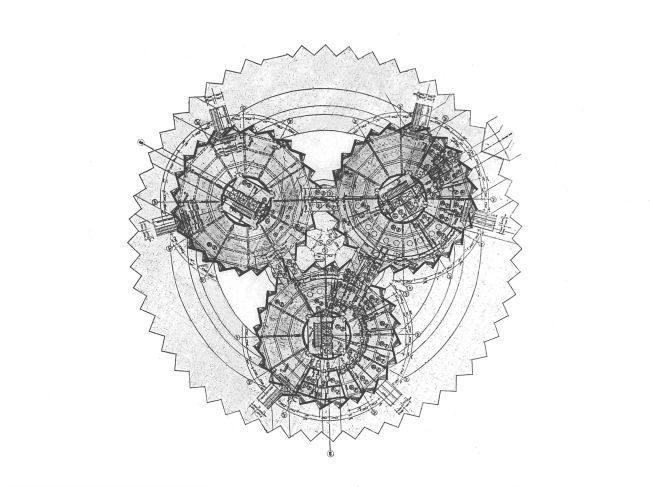

Конструкция средней, пятиэтажной части решена в виде кольцевой сотовой несущей системы, включающей все элементы в конструктивную работу. Диаметр двухчастного кольца, состоящего из 400 жилых номеров, – 76 метров. Оно не стоит на опорах, а, касаясь, как бы скользит по ним, создавая иллюзию парения. Его несущие элементы – диски перекрытий толщиной 15 сантиметров, а также радиальные и кольцевые стены толщиной 15 и 30 сантиметров соответственно.

Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Изображение предоставлено издательством ТАТЛИН
Пансионат «Дружба». Изображение предоставлено издательством ТАТЛИН

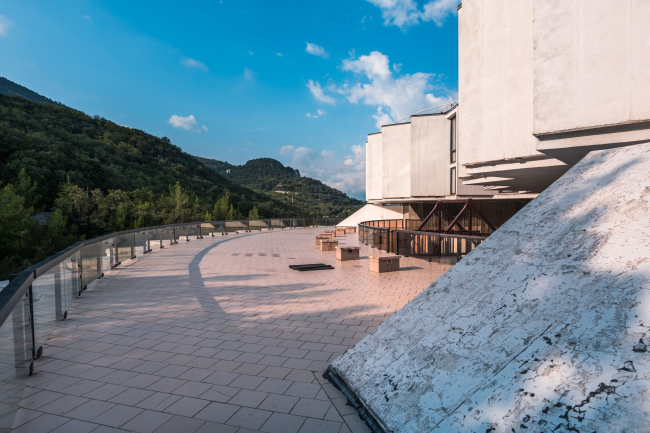

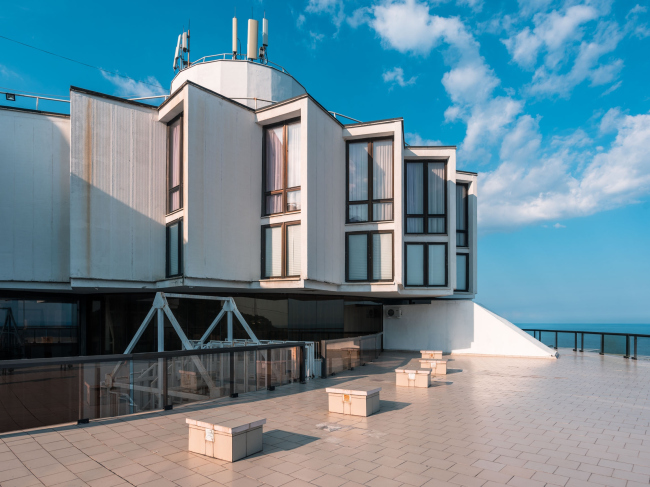

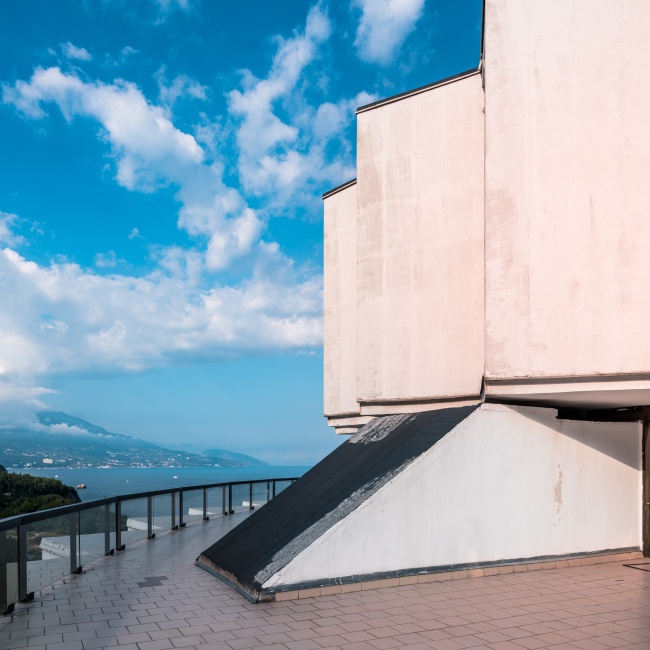

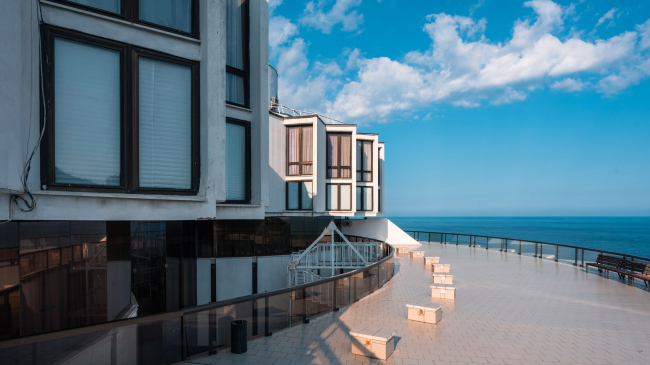

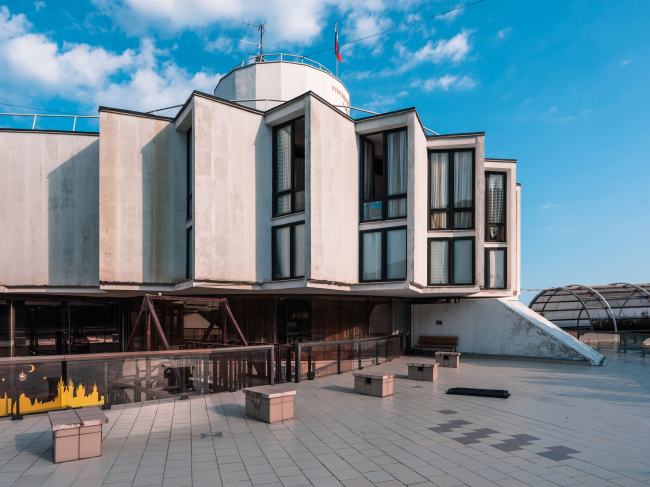

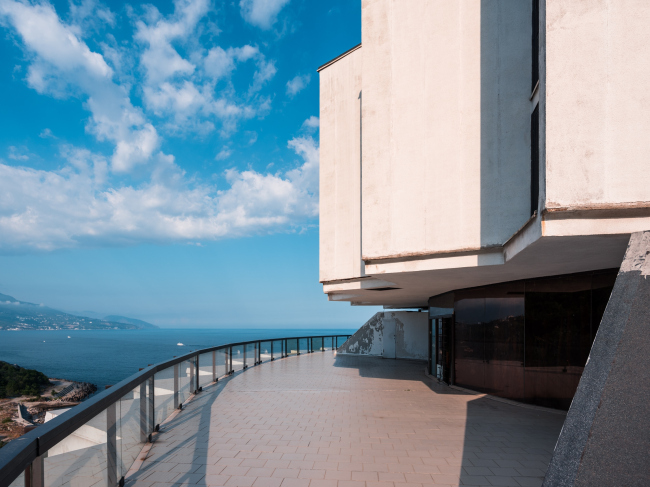

Приемно-вестибюльная группа с основным входом размещена на уровне экcплуатируемой кровли спального блока. На открытой террасе – зона рекреации, компенсирующая отсутствие прогулочной зоны. Также в верхней части здания находится трехчастный консольный ресторан. Игорь Василевский так описывал проникновение в здание: «При 56-метровом перепаде от верхней подъездной дороги до пляжа другого подъезда и подхода нет. Войти в объект можно только через крышу, что и было сделано. Вы выходите из прикрытого остекленного перехода на верхнюю террасу с захватывающим раскрытием на морской горизонт…»[ii]

Гостиничные номера вынесены на внешний кольцевой контур с раскрытием на море. Благодаря зубчатой форме почти из каждого номера открывается кусочек моря и при этом не видно соседей.

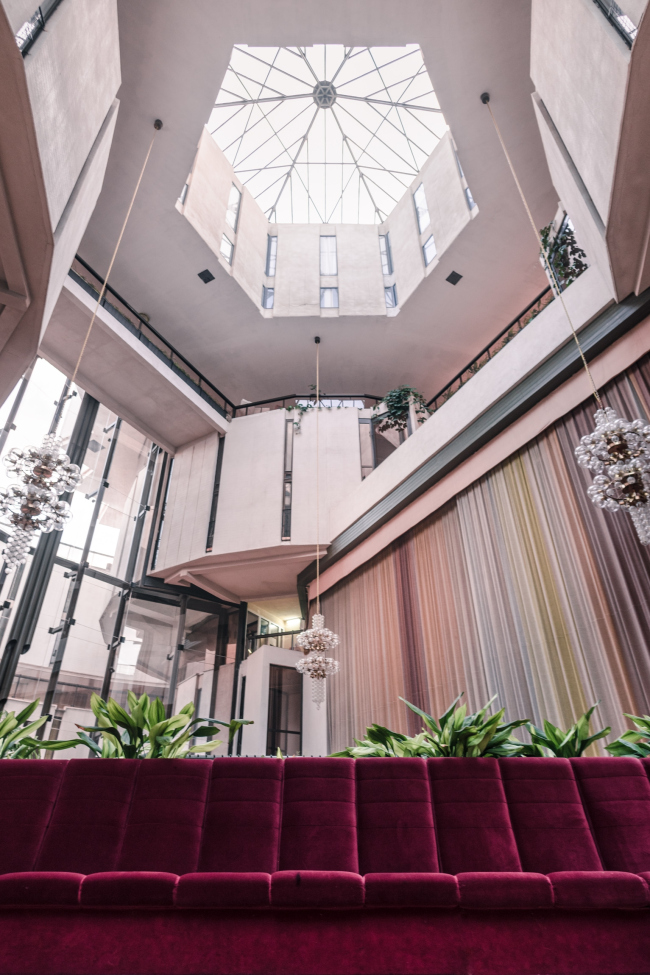

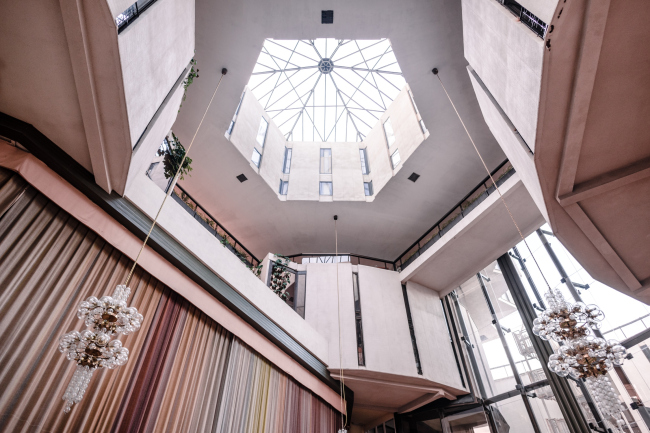

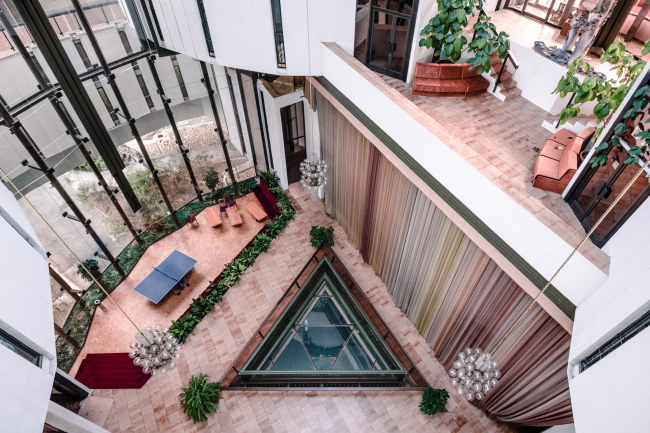

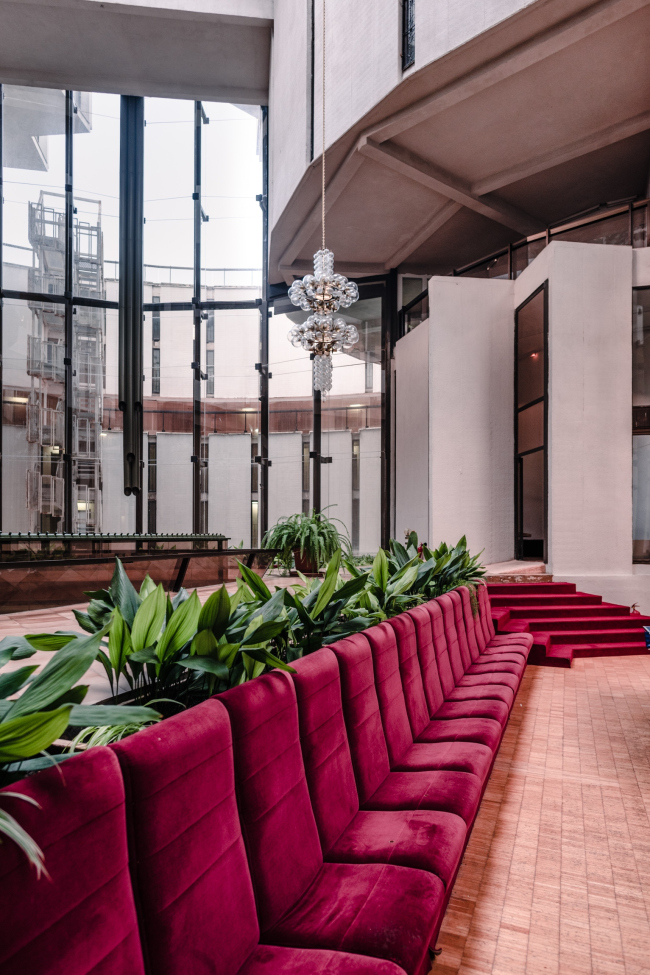

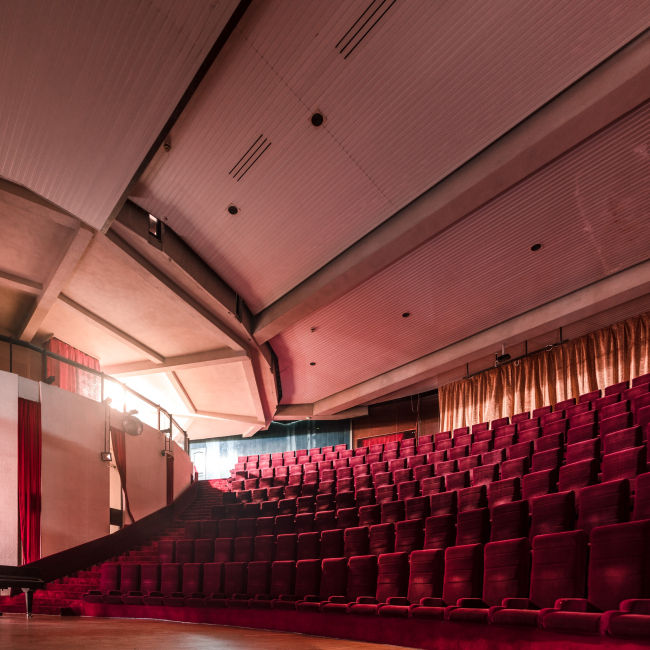

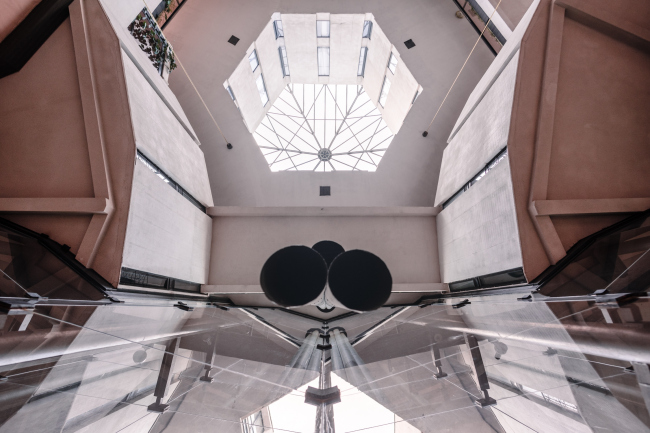

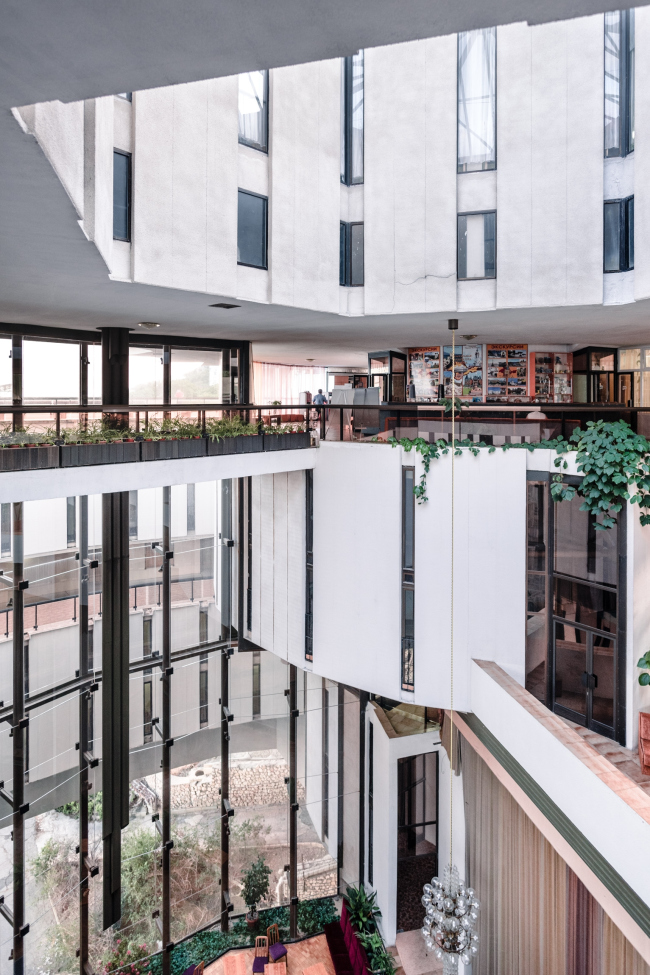

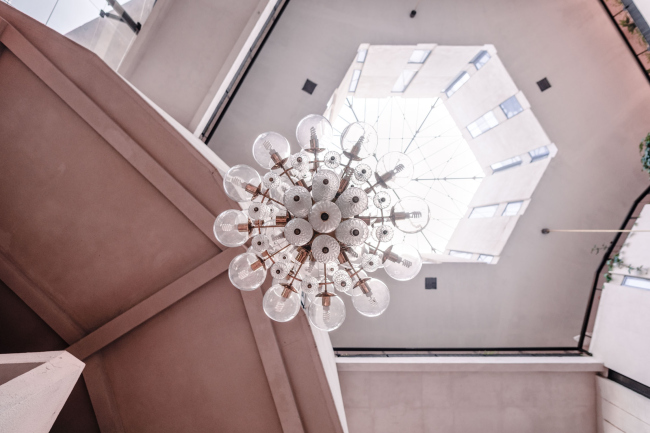

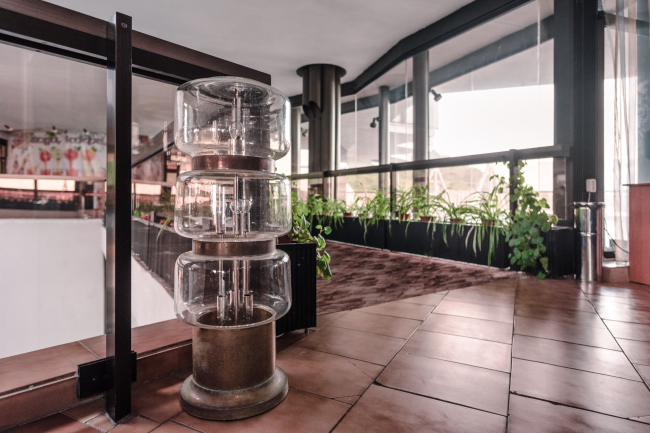

Основа объекта – атриум-кристалл, где сосредоточены общественные помещения: киноконцертный зал с фойе, кафе, танцевальные площадки, бильярдная. Все это опирается на «каплю» морской воды – чашу бассейна, касательно подвешенную к трем опорам. Его можно увидеть сквозь стеклянный треугольник в полу. А сам этот треугольник – светомузыкальный фонтан. Солнечный свет в атриум попадает через стеклянный купол в крыше. Так как в первую очередь это пространство было создано для отдыха в вечернее время, то немаловажную роль играет и электрический свет, поступающий из необычных светильников.

Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин



Все помещения пансионата делятся на два типа: ориентированные вовне и днем освещенные солнцем (жилые номера, бассейн, столовая, вестибюль) и работающие в вечернее время (культурно-массовые и другие общественные помещения).

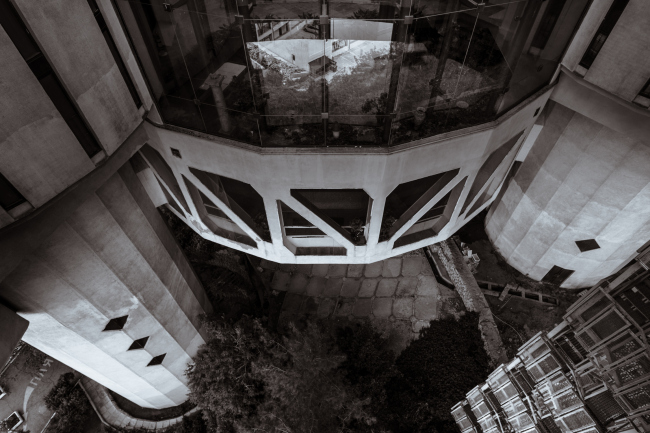

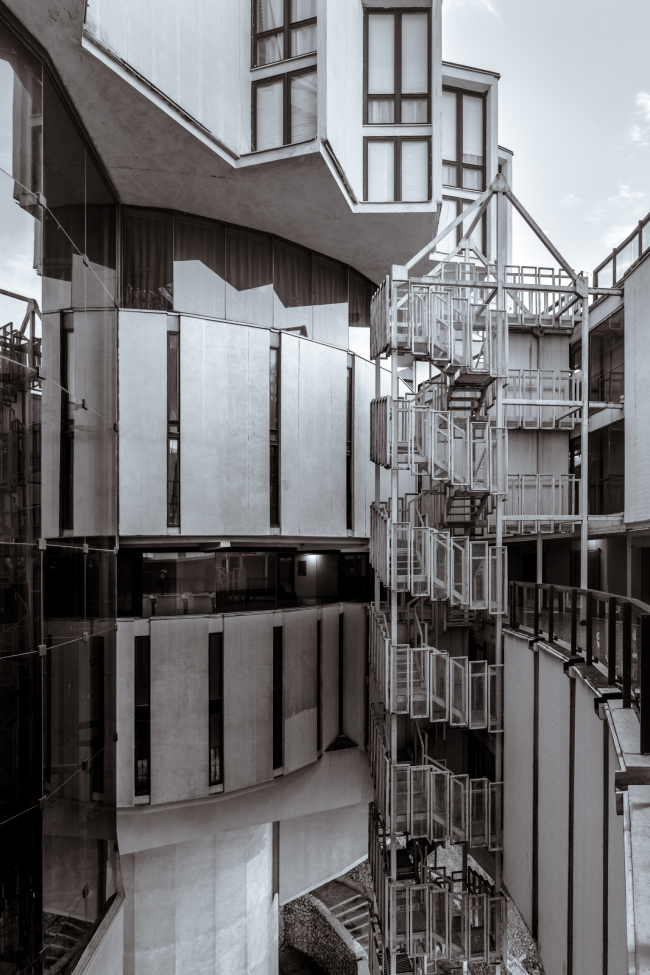

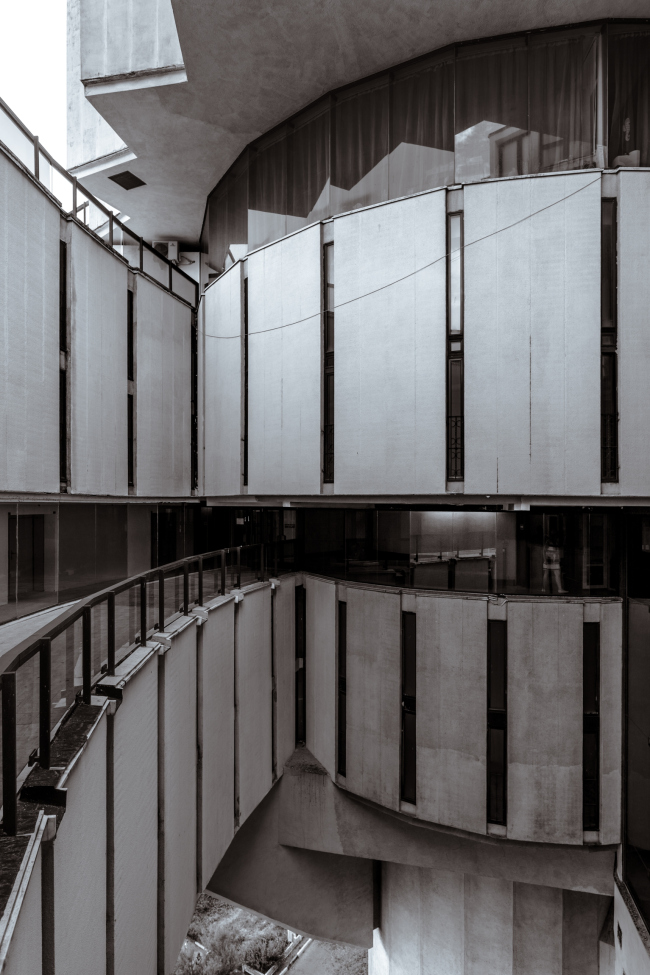

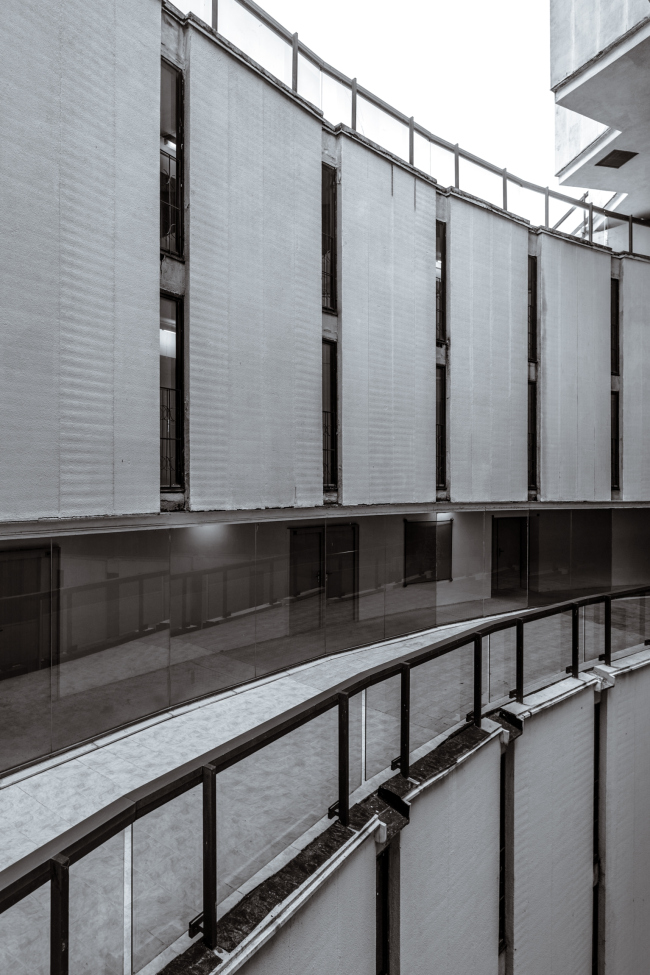

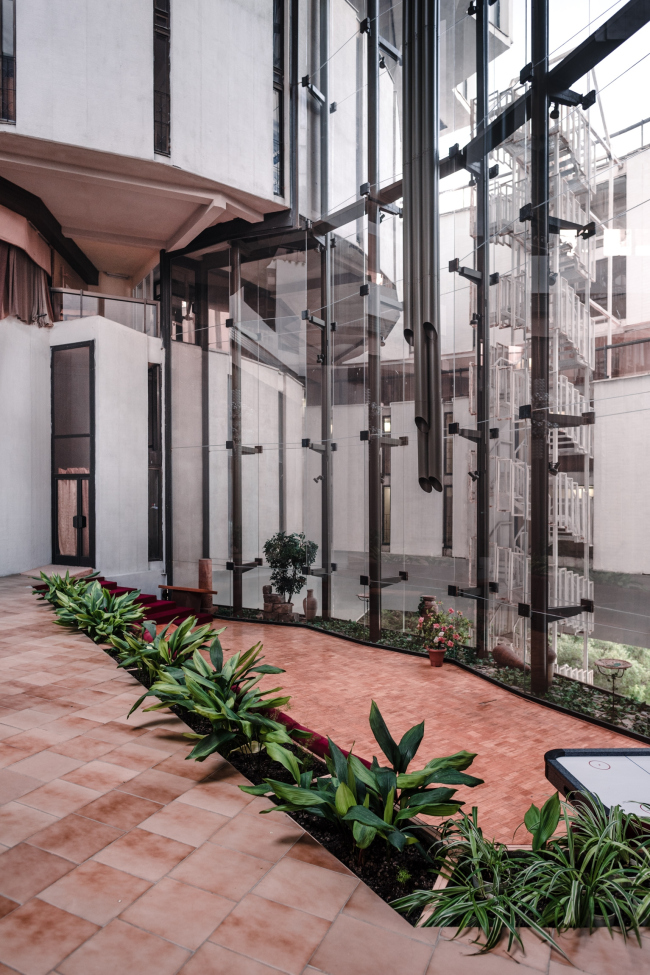

Между жилым кольцом и остекленным атриумом находятся открытые дворы, подчеркивающие выразительную многочастную композицию. Обилие света и стекла «раздвигает» пространство.

Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин
Пансионат «Дружба». Фото © Константин Антипин



Революционно и экологично в масштабе всего сооружения решена проблема кондиционирования, отопления и горячего водоснабжения. Для этих целей используется тепловая энергия моря. Работает такой тепловой насос подобно холодильникам у нас дома: отнимает тепло у «холодных продуктов» (Черного моря) и передает его в помещения. Cистема не загрязняет окружающую среду вредными выбросами, как котельные: сохраняется баланс с природой. Она была создана совместно со специалистами «ВНИПИэнергопром».

В других здравницах морская вода проточных бассейнов требует много тепла (25–30% от всего объема потребления), а после использования сбрасывается назад в море. Учет этого факта, а также требований по охране окружающей среды позволил создать теплонасосную станцию, которая обеспечила пансионат необходимым теплом, утилизировала тепло сбрасываемых вод и вписалась в окружающий ландшафт.

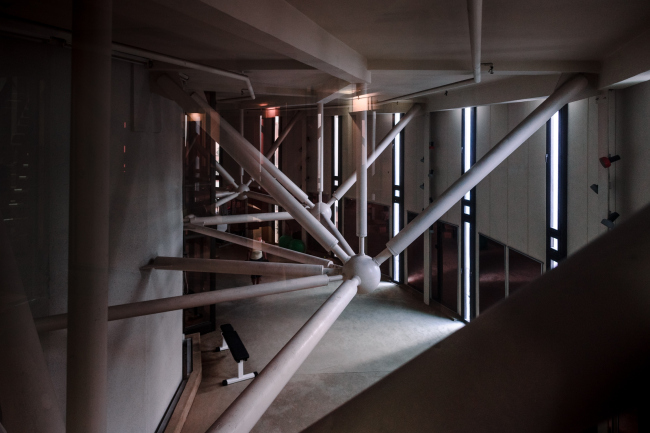

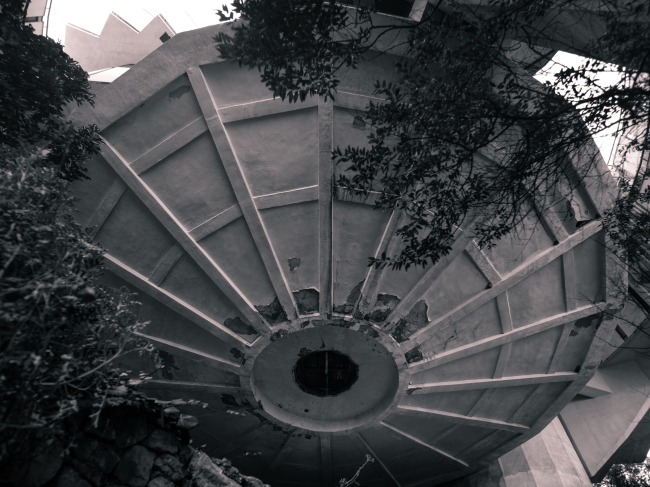

Коническая оболочка чаши бассейна диаметром 25 метров соединена с плоским диском покрытия стальной фермой. Ее нижний пояс совмещен с контуром оболочки. Система подвешена к несущим опорам в нижней части здания за три верхних узла фермы.

Пансионат «Дружба». Изображение предоставлено издательством ТАТЛИН
Пансионат «Дружба». Изображение предоставлено издательством ТАТЛИН
Пансионат «Дружба». Изображение предоставлено издательством ТАТЛИН
Пансионат «Дружба». Изображение предоставлено издательством ТАТЛИН
Пансионат «Дружба». Изображение предоставлено издательством ТАТЛИН
Пансионат «Дружба». Изображение предоставлено издательством ТАТЛИН




Инженер проекта Нодар Канчели так описывал работу над «Дружбой» и обстановку вокруг нее: «Несколько десятков лет назад в СССР в связи с резким увеличением капитального строительства начало бурно развиваться сборное домостроение. Быстро возросла производительность труда, возникла мощная строительная база. Однако этот процесс имел и отрицательные стороны: инерция индустрии сборного железобетона наложила серьезные ограничения при проектировании; единая конструкция оказалась разрезанной на куски, что резко ухудшило ее работу, а обратный процесс объединения на стройке сложен и трудоемок.
Сейчас же во всем мире бурно развиваются методы индустриального монолитного домостроения. Они не требуют мощной индустрии сборного железобетона, позволяют выполнять почти все прихоти проектировщика, общие трудозатраты сокращаются и, что самое главное, могут быть созданы единые пространственные конструкции, максимально использующие возможности материала и формы для восприятия внешних усилий. Исчезает дискретность сооружения, вышележащие конструкции перестают быть балластом для нижележащих, и они начинают работать совместно.
Существующие в настоящее время мощные компьютеры позволяют рассчитывать сложные пространственные системы, что ранее было принципиально невозможно. Такой объект, как «Дружба», мог возникнуть только при использовании компьютера. Я не отрицаю достоинств традиционных сборных систем и рациональности их применения, однако дальнейшее резкое уменьшение материалоемкости я вижу не в «вылизывании» известных плоскостных систем, а в создании новых пространственных конструкций, вовлекающихв совместную работу практически все элементы сооружения».[iii]

За 30 прошедших после открытия «Дружбы» лет здание не подвергалось каким-либо воздействиям со стороны человека, отчасти потому, что нет стен, которые можно перенести или перестроить: все они конструктивно включены в работу.

[i] Игорь Василевский. М., ТАТЛИН, 2016.
[ii] Там же.
[iii] Н. Канчели. Пансионат «Дружба» // Архитектура СССР. №3 (1986). – С. 38–43.
