В Цюрихе создали бетонные перекрытия с рёбрами жёсткости: они легче обычных плит на 70%

Алина Измайлова

Исследователи из Швейцарской высшей технической школы Цюриха (ETH Zürich) представили новое изобретение – бетонные перекрытия, которые примерно на 70% легче традиционных. Этот эффект достигается за счёт включения в структуру рёбер жесткости, переплетающихся в сложном узоре: благодаря им конструктивная толщина материала всего 2 см (против 25 см для привычных железобетонных перекрытий). К тому же такие плиты не требуют усиления арматурой. К дополнительным достоинствам изобретения швейцарских учёных можно отнести его «экодружелюбность»: меньшее количество бетона означает меньший выброс CO2 в атмосферу.

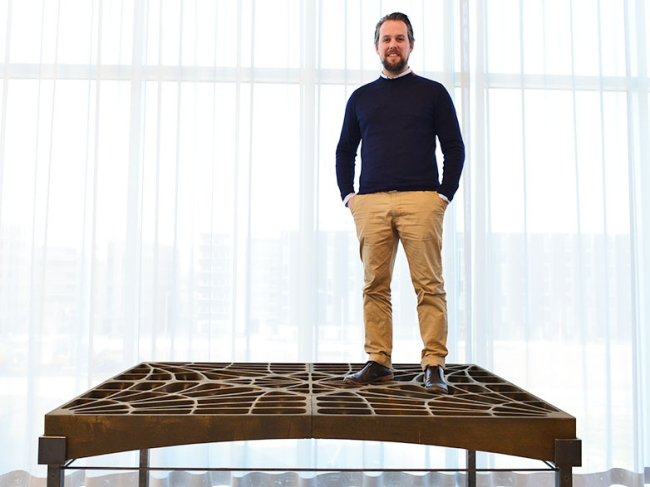

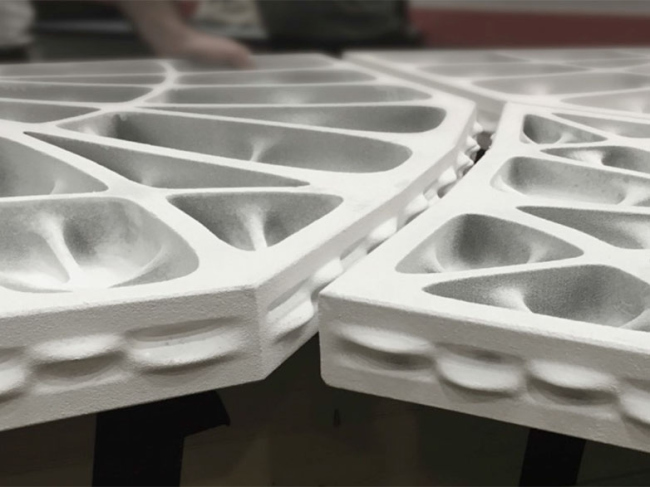

Бетонная плита. Изображение предоставлено Швейцарской высшей технической школе в Цюрихе
Бетонная плита. Изображение предоставлено Швейцарской высшей технической школе в Цюрихе
Бетонная плита. Изображение предоставлено Швейцарской высшей технической школе в Цюрихе
Бетонная плита. Изображение предоставлено Швейцарской высшей технической школе в Цюрихе

Идею, как признаются сотрудники архитектурного факультета, они заимствовали из «давно забытых» техник строительства, в частности, из так называемого каталонского свода – системы самонесущих арок, в верхней части которых располагаются узкие рёбра жёсткости. Эти элементы помогают зданию устоять под асимметричной нагрузкой, когда вес, давящий на поверхность здания, распределён неравномерно. Поддержку сооружению также обеспечивает металлическая конструкция, которая принимает на себя горизонтальную нагрузку; она работает по тому же принципу, что и аркбутан с контрфорсами в готическом соборе.

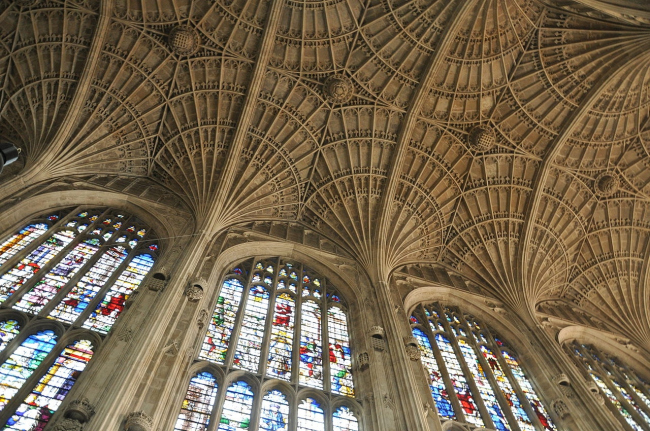

Капелла Кингс-колледжа в Кембридже. Автор: FA2010. Фотография находится в публичном доступе
Капелла Кингс-колледжа в Кембридже. Автор: FA2010. Фотография находится в публичном доступе

Исследователи утверждают, что бетонная плита получилась весьма устойчивой: испытания показали, что конструкция способна выдержать неравномерную нагрузку весом 4,2 тонны. Это в два раза больше, чем того требуют строительные нормы Швейцарии. Отметим, что «рисунок» перегородок, их наиболее эффективное расположение учёные просчитывали с помощью компьютерной программы.

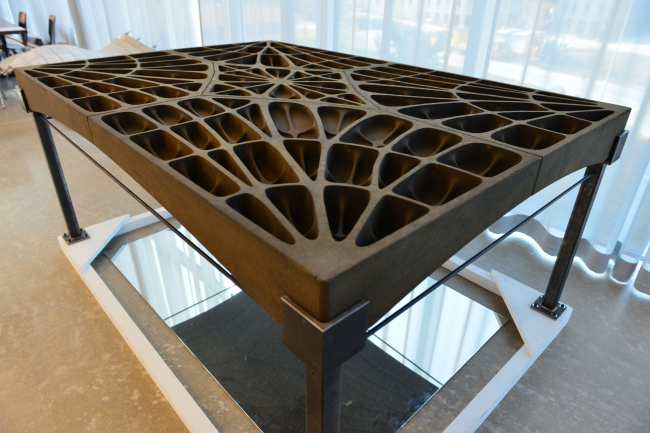

Бетонная плита. Изображение предоставлено Швейцарской высшей технической школе в Цюрихе
Бетонная плита. Изображение предоставлено Швейцарской высшей технической школе в Цюрихе

В скором времени швейцарская бетонная плита пройдёт «полевое» испытание: на крыше экспериментального здания NEST, построенного специально для испытания новых технологий и материалов в Дюбендорфе, собираются возвести из модулей двухэтажный гостевой домик. Для экономии места в свободное пространство между бетонными рёбрами планируют поместить систему вентиляции, трубы для сетей отопления и охлаждения.
