Жесткокрылый павильон приземлился в Лондоне
Алина Измайлова

В саду лондонского Музея Виктории и Альберта появился павильон, построенный с помощью роботов и напоминающий экзоскелет гигантского жука.

Павильон Elytra Filament – авторское повторение-вариация на тему сооружения, созданного студентами и преподавателями Штутгартского университета в 2014 году: теперь же, несколько изменившись, он стал частью масштабной серии выставок «Инженерный сезон» музея Виктории и Альберта, также включающей в себя ретроспективу Ове Арупа.

Штутгартский университет из года в год создаёт подобные павильоны, исследующие новые пути развития проектирования и строительства. Главные темы его экспериментов – биомиметика и робототехника, а также варианты их соединения. Архи.ру писал об их работах 2015 и 2016 годов. Павильон для Лондона спроектировали архитектор и исследователь Ахим Менгес (Achim Menges), архитектор Мориц Дёрштельман (Moritz Dörstelmann), а также два известных инженера: конструктор Ян Книпперс (Jan Knippers) и специалист по климату Томас Ауэр (Thomas Auer) из Transsolar. Изготовлением конструкции из углеродного волокна занимался робот-«ткач» по имени Kuka.

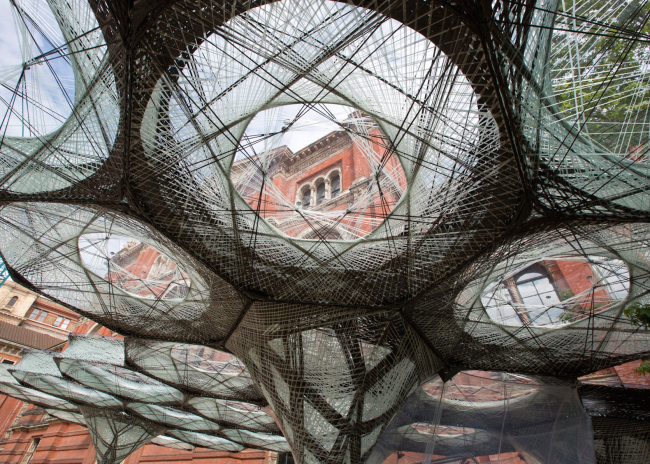

Павильон Elytra Filament в Музее Виктории и Альберта, 2016 © Victoria and Albert Museum, London
Павильон Elytra Filament в Музее Виктории и Альберта, 2016 © Victoria and Albert Museum, London

Сооружение состоит из 40 шестигранников, изготовленных роботом из смеси углеродного и стекловолокна. Название строения (Elytra Filament) отсылает к морфологии жесткокрылых насекомых: за основу строительных единиц была взята волокнистая структура элитры – хитиновых крыльев у жуков.

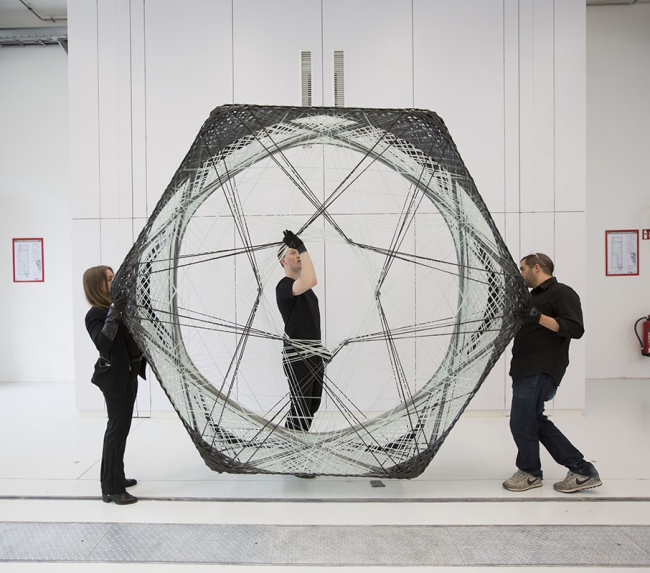

Процесс создания павильона Elytra Filament © ICD/ITKE University of Stuttgart
Процесс создания павильона Elytra Filament © ICD/ITKE University of Stuttgart
Процесс создания павильона Elytra Filament © Victoria and Albert Museum, London
Процесс создания павильона Elytra Filament © Victoria and Albert Museum, London
Процесс создания павильона Elytra Filament в Музее Виктории и Альберта, 2016 © Victoria and Albert Museum, London
Процесс создания павильона Elytra Filament в Музее Виктории и Альберта, 2016 © Victoria and Albert Museum, London
Процесс создания павильона Elytra Filament © Victoria and Albert Museum, London
Процесс создания павильона Elytra Filament © Victoria and Albert Museum, London

В качестве «ткацкого станка» для этой паутинообразной конструкции использовали металлическую опалубку, на которую роботизированная рука наматывала волокна. Затем получившиеся шестиугольные ячейки затвердевали. В результате получился навес площадью 200 м2 и весом 45 кг.

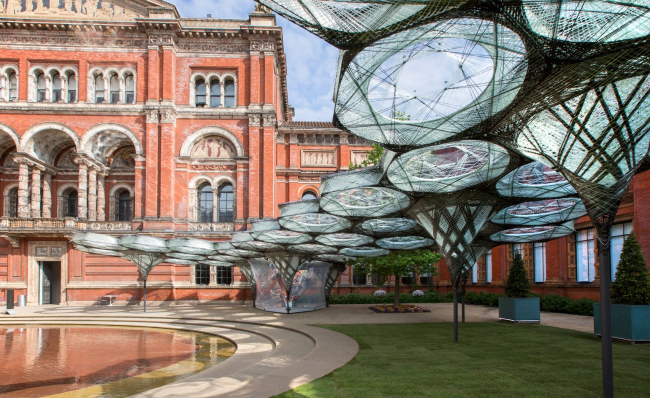

Павильон Elytra Filament в Музее Виктории и Альберта, 2016 © Victoria and Albert Museum, London
Павильон Elytra Filament в Музее Виктории и Альберта, 2016 © Victoria and Albert Museum, London

До конца выставки (то есть 6 ноября 2016) робот будет производить всё новые и новые ячейки, а павильон – разрастаться всё дальше и дальше. Места размещения шестигранников выберут в соответствии с данными, собранными с помощью волоконно-оптических датчиков.

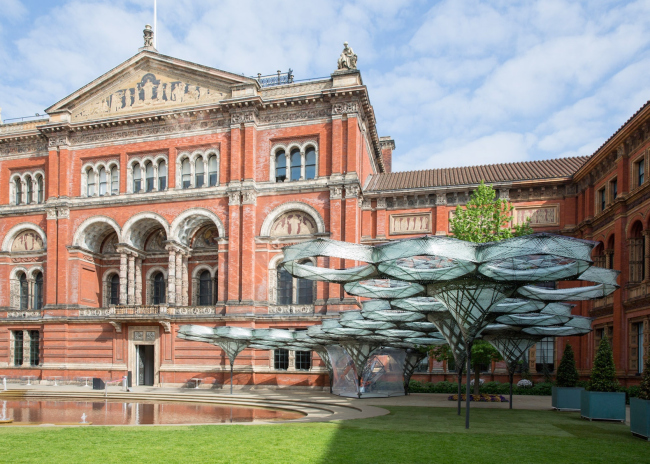

Павильон Elytra Filament в Музее Виктории и Альберта, 2016 © Victoria and Albert Museum, London
Павильон Elytra Filament в Музее Виктории и Альберта, 2016 © Victoria and Albert Museum, London
Павильон Elytra Filament в Музее Виктории и Альберта, 2016 © Victoria and Albert Museum, London
Павильон Elytra Filament в Музее Виктории и Альберта, 2016 © Victoria and Albert Museum, London

Углеродное волокно обладает большим потенциалом, хотя до сих пор практически не используется в архитектуре, утверждает Ахим Менгес. По мнению учёного, при помощи роботов вполне реально построить из этого материала, например, крышу стадиона.

Напомним, Менгес в соавторстве с Книпперсом, который не только известен как инженер-практик, но и преподаёт в Институте строительной конструкции и конструктивного проектирования (ITKE), и при участии их студентов не первый год создаёт павильоны на стыке биомиметики и робототехники. В этом году команда учёных и студентов выпустила объект, вдохновлённый панцирями морских ежей.
