Иглокожее из фанеры

Алина Измайлова
None

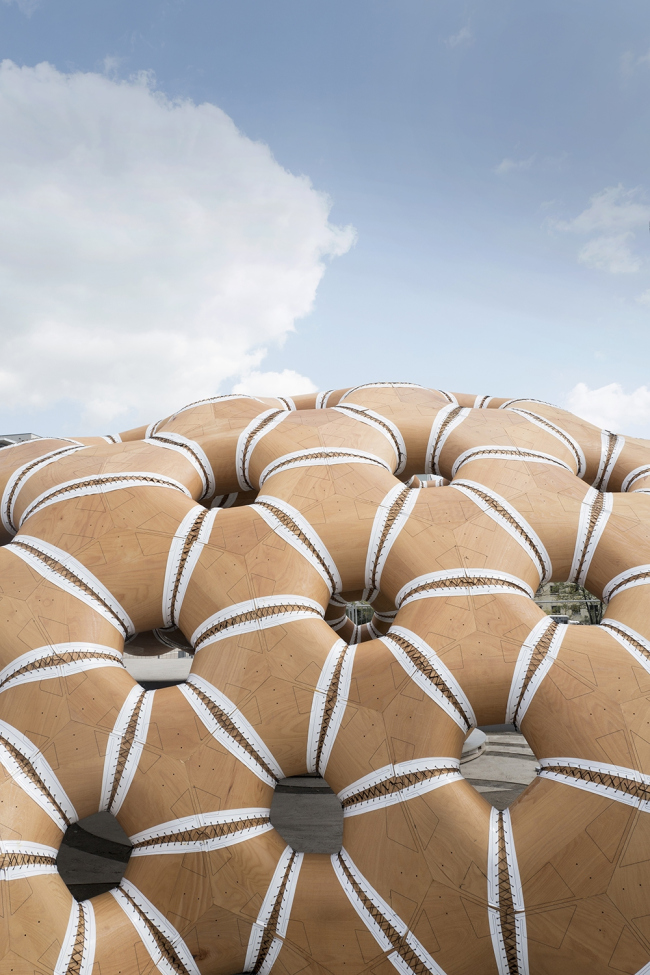

В Штутгартском университете построили экспериментальный павильон, прототипом которого послужил панцирь морского ежа.

Каждый год преподаватели и студенты Штутгартского университета проектируют и строят павильоны, раздвигающие границы привычного понимания архитектуры и строительных технологий, причём ключевая тема их экспериментов – сочетание биомиметики и робототехники. Мы уже публиковали их постройки в прошлом (подробнее о них можно прочесть здесь и здесь). В этот раз фанерный павильон, который возвели профессора и учащиеся, похож на панцирь морского ежа. Проект призван наглядно показать потенциал вычислительного проектирования и моделирования, а также цифрового технологического процесса в архитектуре. Реализация проекта осуществлялась силами мультидисциплинарной команды, состоящей из архитекторов, инженеров, биологов и палеонтологов. Руководили исследовательским процессом Ахим Менгес (Achim Menges) из Института вычислительного проектирования (ICD) и Ян Книпперс (Jan Knippers), глава Института строительной конструкции и конструктивного проектирования (ITKE).

© ICD/ITKE University of Stuttgart
© ICD/ITKE University of Stuttgart
© ICD/ITKE University of Stuttgart
© ICD/ITKE University of Stuttgart
© ICD/ITKE University of Stuttgart
© ICD/ITKE University of Stuttgart

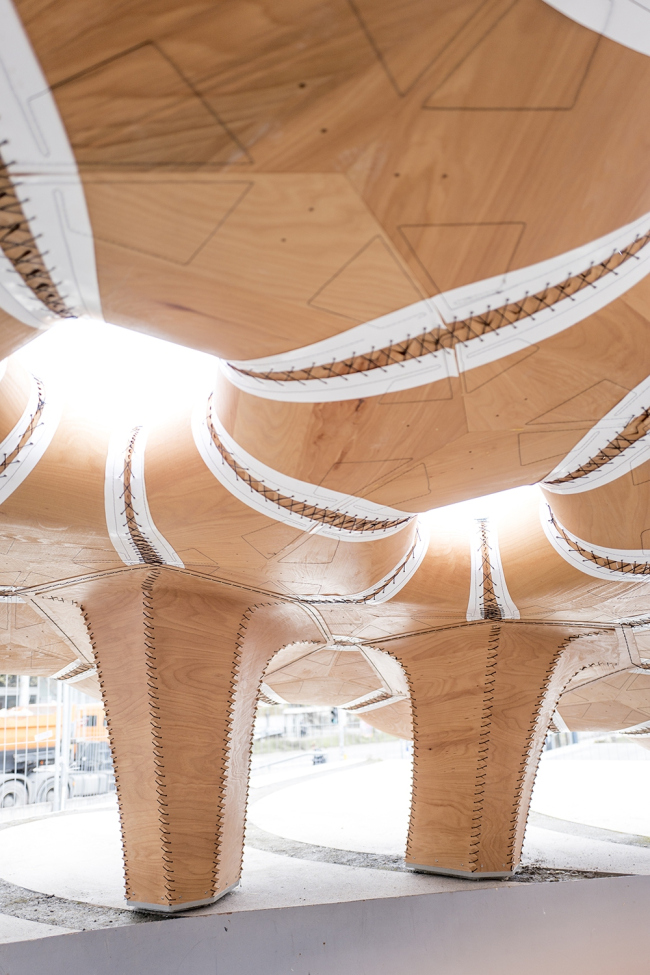

Как и в прошлые годы, большой фронт работ был выполнен роботом: сначала умная машина изготавливала шаблоны из ламинированной фанеры (материалом послужил бук), затем сгибала и формировала из них объёмные сегменты – получилась 151 штука. А после сшивала полые блоки между собой при помощи промышленной швейной машины. В результате получилась сводчатая конструкция площадью в 85 м2 и габаритами 11,5 x 9,5 метров. Весит павильон 780 кг.
© ICD/ITKE University of Stuttgart
© ICD/ITKE University of Stuttgart
© ICD/ITKE University of Stuttgart
© ICD/ITKE University of Stuttgart
© ICD/ITKE University of Stuttgart
© ICD/ITKE University of Stuttgart
© ICD/ITKE University of Stuttgart
© ICD/ITKE University of Stuttgart

«Получившаяся конструкция показывает, как синтез биологических принципов и комплексная работа с материалом, формой и роботизированным производством могут открыть совершенно новые методы деревянного строительства», – объясняет значение своего изобретения команда Штутгартского университета.
