«Лужники»: проект группы ДНК

Объект:
Концепция реконструкции бассейна «Лужники», ДНК аг. Финалист конкурса
Адрес:
Россия, Москва. ул. Лужники, 24, стр. 4
Архитектор:
Даниил Лоренц
Наталья Сидорова
Константин Ходнев
Мастерская:
Архитектурная группа DNK ag
Авторский коллектив:
Авторский коллектив: Д. Лоренц, Н.Сидорова, К. Ходнев, Т. Морозкина, А. Тарануха, М. Кочуркина, Е. Филатова. Конструкции: В.Травуш, С. Строганов

Подробный рассказ об одном из проектов финалистов конкурса на реконструкцию бассейна «Лужники».

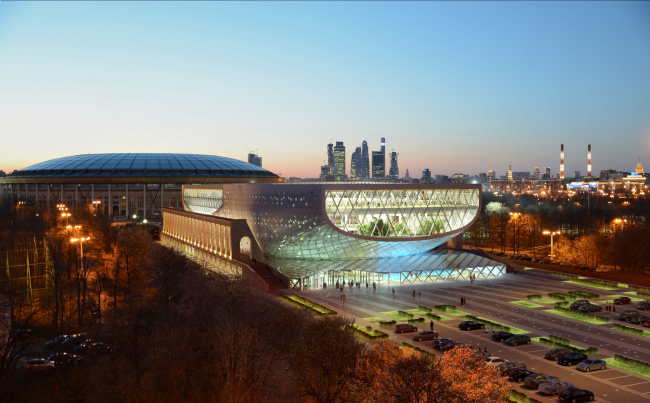

Вид с метромоста; проект ночной подсветки / Концепция реконструкции бассейна «Лужники», ДНК аг.
Вид с метромоста; проект ночной подсветки / Концепция реконструкции бассейна «Лужники», ДНК аг.

«Объект такой значимости и масштаба, расположенный в столь исключительном месте, требовал ясного, точного, и вместе с тем, яркого и уникального высказывания. Мы понимали, что для города это должно стать событием» – говорят о своем проекте архитекторы ДНК.

Проект тщательно проработан в образном, функциональном и конструктивном отношении – это важное достоинство, но интересно другое, именно – умение архитекторов, вжившись в контекст, найти в нем зерно близкого им остро-современного содержания и развить его. Проект актуален и скульптурен и в то же время, если можно так сказать, он вдвойне предупредителен по отношению к наследию 1950-х и к своему окружению. С одной стороны, архитекторы в своем проекте сохранили всё, что было можно и требовалось сберечь от подлинного 1956 года: коробку стен, фигуративный рельеф, впечатляющие пучки колонн вдоль боковых фасадов. С другой стороны, они контрастно оттенили всю эту классику пластичным объемом, причем новые части не прикасаются к старыми, их легко можно отличить от исторических.

Тем более увлекательно обнаруживать в этом современном проекте приметы вполне контекстуальные, продолжающие тему Лужников. Симметрия и сдержанность объема «корабля», нанизанного на одну из главных осей ансамбля, – не главное. Важнее соседство классической колонной «базы» и техногенного верха – похожее мы видим в здании спортивной арены, где над тонкими лопатками и пилонами возвышается куполообразный козырек, надстроенный в 1997 году. Проект ДНК подхватывает и развивает тему сопоставления старого и нового, уже привитую Лужникам раньше – в этом второй, если так можно сказать, активный слой его контекстуальности: архитекторы находят в окружении не только симметричный ансамбль, в который они вписывают свой проект, – они также обнаруживают в нем внутренний контраст и развивают его в своей концепции. Ниже подробный рассказ о проекте.
Юлия Тарабарина
***

Градостроительный ансамбль Лужники

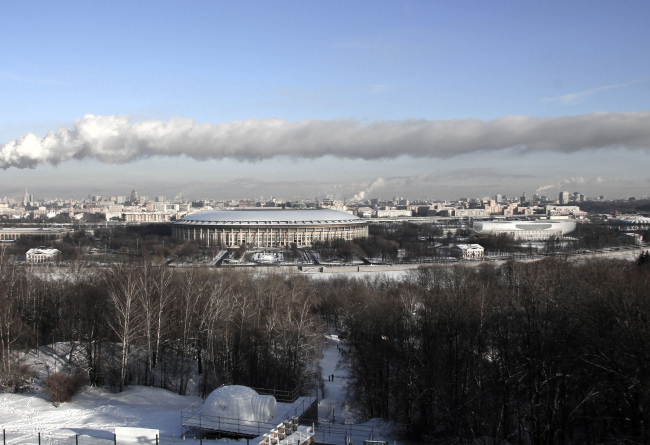

Встройка проекта в панораму с Воробьевых гор / Концепция реконструкции бассейна «Лужники», ДНК аг.
Встройка проекта в панораму с Воробьевых гор / Концепция реконструкции бассейна «Лужники», ДНК аг.

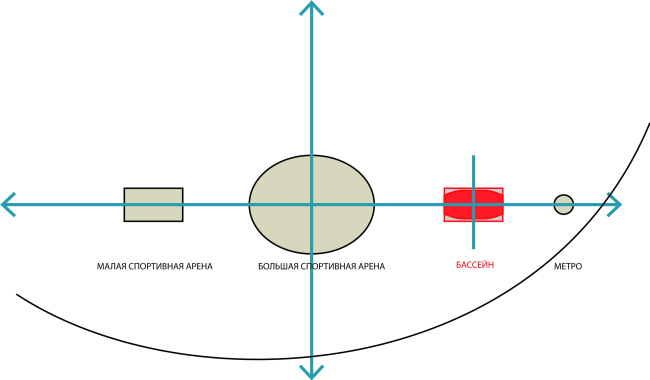

Схема расположения основных спортивных объеков в Лужниках. Красным цветом обозначено здание бассейна / Концепция реконструкции бассейна «Лужники», ДНК аг.
Схема расположения основных спортивных объеков в Лужниках. Красным цветом обозначено здание бассейна / Концепция реконструкции бассейна «Лужники», ДНК аг.

Здание бассейна прекрасно видно с Воробьевых гор, Третьего кольца и многих других видовых точек. Композиционно оно подчинено козырьку-куполу Большой спортивной арены, играя в симметричном трехчастном ансамбле роль «правой руки». Архитекторы сосредоточились на градостроительном значении бассейна, и, вступив в пластический и пространственный диалог с центральным объемом – поместили в каменную рамку существующего здания бассейна обтекаемый объем, напоминающий корабль то ли морской, то ли воздушный. Его симметричная округлая форма перекликается с куполом арены, одновременно поддерживая ее своей достаточно крупной массой; место бассейна в ансамбле становится чуть более заметным, чем оно было раньше, хотя он никоим образом не спорит с гигантским размахом арены. Симметрия нового объема к тому же перекликается с симметрией исторических фасадов сохраняемого контура здания бассейна.

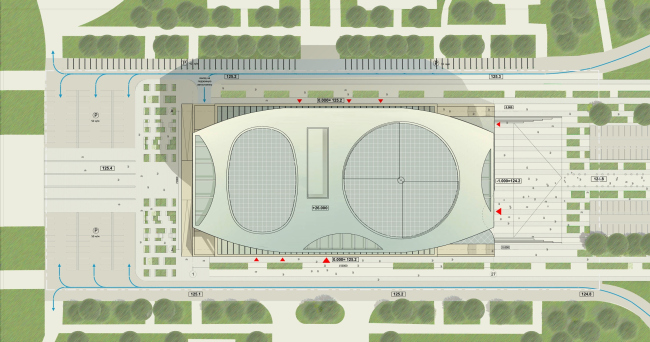

Генплан / Концепция реконструкции бассейна «Лужники», ДНК аг.
Генплан / Концепция реконструкции бассейна «Лужники», ДНК аг.

Основная градостроительная идея поддержана концепцией благоустройства и генпланом участка. Согласно авторскому замыслу, посетители должны двигаться от метро по главной оси, соединяющей бассейн с Большой ареной (и дальше – большую арену с малой); ось подчеркнули рисунком мощения и вечерней подсветкой. Аллеи деревьев с цепочкой фонтанов призваны создать атмосферу водной стихии уже на подходе к водному центру. Плавное понижение уровня площади перед главным входом символизирует постепенное погружение в мир водных стихий.

Образ и характер ясность и простота
Бассейн Лужники, существующее положение / Концепция реконструкции бассейна «Лужники», ДНК аг.
Бассейн Лужники, существующее положение / Концепция реконструкции бассейна «Лужники», ДНК аг.
Концепция формообразования: пространство инвертируется в оболочку / Концепция реконструкции бассейна «Лужники», ДНК аг.
Концепция формообразования: пространство инвертируется в оболочку / Концепция реконструкции бассейна «Лужники», ДНК аг.

Создавая образ «корабля», архитекторы отталкивались от свойств пространства, сформированного трибунами существующего открытого бассейна. Трибун три, а с четвертой стороны бассейн открыт в сторону Большой арены – новый объем сформировался в ней не просто так, а исходя из внутренних свойств исходного пространства.

«В своем проекте мы трансформируем это пространство в чашеобразную обтекаемую фасадную оболочку, которая встает «на стапеля» существующей галереи с колоннадой – рассказывают авторы. – Внутренняя структура сформирована вокруг полностью остекленных сверху больших атриумов с осевой ориентацией на Большую арену и ТТК, консольные части здания в интерьере образуют террасные пляжи-трибуны аквапарка.  Тем самым мы сохраняем пространственное ощущение исторического здания бассейна, несмотря на модификацию функции, объема и формы».

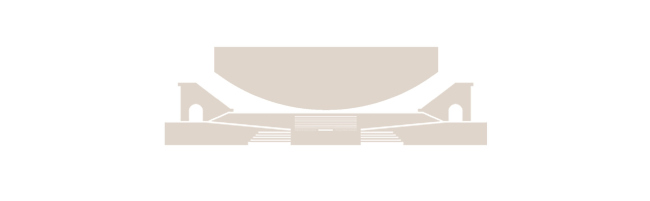

Знак проекта / Концепция реконструкции бассейна «Лужники», ДНК аг.
Знак проекта / Концепция реконструкции бассейна «Лужники», ДНК аг.

Главная пластическая идея проекта отразилась в предложенной авторами эмблеме нового здания.

«Возникает отдаленная ассоциация с кораблестроением» – осторожно комментируют авторы: «яхта, лайнер, ковчег» – тут же уточняют они. Ковчег в этом списке очень кстати – подключаем воображение и видим большую праотцеву лодку, – вот, спала вода, сияет радуга, а плавсредство пристроилось в удобном месте, изящно, на контрасте, дополняя свой антикизирующий постамент. Такой контраст должен был бы привлечь внимание москвичей и гостей столицы…

Но сравнение с космическим лайнером кажется более точным: легкие искривленные линии, аккуратно, но сложно круглящаяся поверхность – и обращенное к Комсомольскому проспекту окно воображаемой «капитанской рубки», подчиненное симметрии главной оси, на которую нанизан объем и не оставляющее сомнений в том, что восточный фасад – главный (расположенный слева вход подчеркнут плавным углублением).

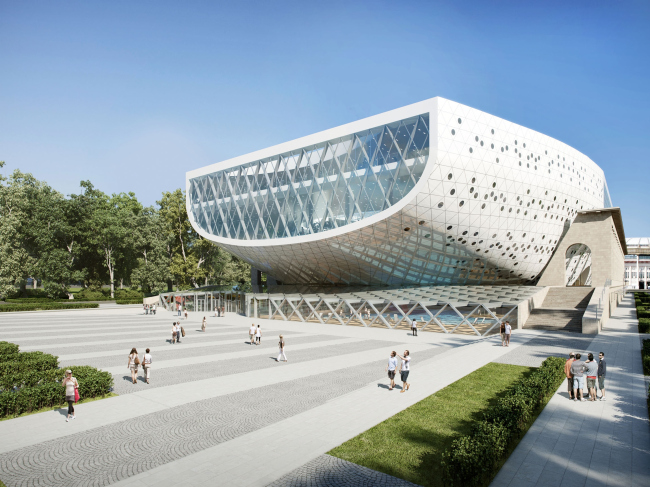

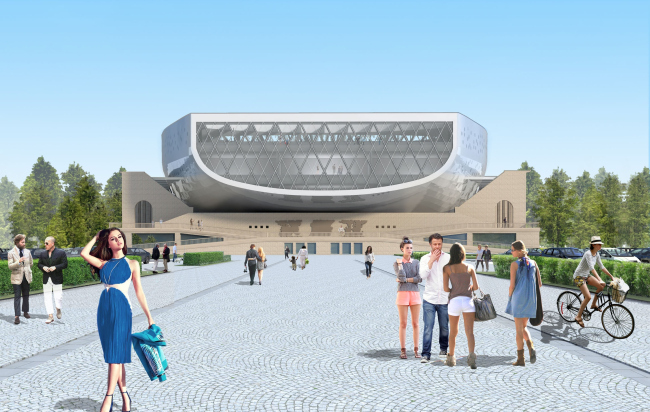

Вид на главный вход / Концепция реконструкции бассейна «Лужники», ДНК аг.
Вид на главный вход / Концепция реконструкции бассейна «Лужники», ДНК аг.

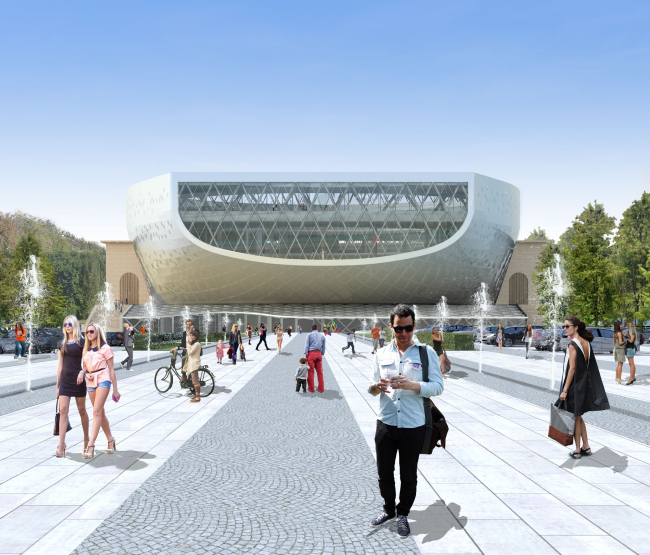

Вид от метро / Концепция реконструкции бассейна «Лужники», ДНК аг.
Вид от метро / Концепция реконструкции бассейна «Лужники», ДНК аг.

Архитекторы также разработали проект ночной подсветки, развивающий их основную мысль: подчеркнули классичность исторической части теплым светом, выделив ритм колонн галереи и фасадный рельеф. Подсветка чаши акцентирует современность ее округлой формы. А гигантская, выпуклая и блестящая консоль главного фасада ночью отражала бы блики, и даже контуры купающихся, из аквапарка на первом этаже (там находится детская baby-зона). Внешняя подсветка чередуется с внутренним свечением больших стеклянных плоскостей; видная на просвет треугольная решетка внутренней структуры контрастирует с округлостью внешних поверхностей, обостряя чувства и добавляя крупной форме легкую нотку решетчатой эфемерности.

Диалог нового и старого
Согласно ТЗ конкурса архитекторы сохранили решенные в классических формах северо-западную стену с барельефами и колоннады северной и южной (боковых) стен. Динамичный новый объем встроен в периметр, не касаясь старых стен.

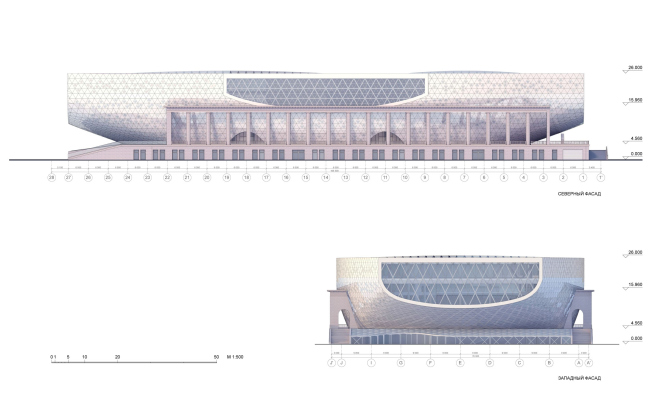

Северный и западный фасад / Концепция реконструкции бассейна «Лужники», ДНК аг.
Северный и западный фасад / Концепция реконструкции бассейна «Лужники», ДНК аг.
Вид от арены / Концепция реконструкции бассейна «Лужники», ДНК аг.
Вид от арены / Концепция реконструкции бассейна «Лужники», ДНК аг.

«Теплый светлый оттенок оболочки нового объема работает в диалоге с классической терракотой фасадов исторической части, – говорят архитекторы, – пространство между криволинейной поверхностью фасада нового объема и колоннадой галерей с севера и юга образно сохраняет характерный силуэт существующих трибун бассейна вдоль колоннады. Взаимодействие старого и нового, таким образом, решается не пристройкой или подчинением одной части другой, а строится на диалоге равноценных и взаимодополняющих частей. Пространства галерей за колоннадами задействованы в летнее время как открытые террасы для отдыха посетителей водного центра и кафе с южной стороны и открыта для общего доступа с северной стороны».

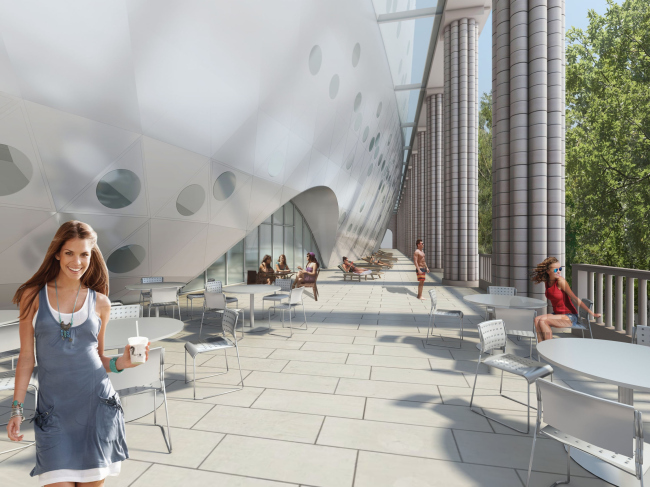

Реконструкция бассейна «Лужники», Финалист конкурса, 2014. Вид галереи © ДНК аг
Реконструкция бассейна «Лужники», Финалист конкурса, 2014. Вид галереи © ДНК аг

Реальность воплощения (конструкция и бюджет)
Авторы также вписались в организационные ограничения конкурса: от участников требовалась разработанная конструктивная схема и бюджетная оценка, так, чтобы сразу после завершения состязания было можно приступить к дальнейшему проектированию и строительству.

Ниже архитекторы ДНК подробно рассказывают о конструктивных решениях проекта:
«Бюджетная оценка основных конструкций и фасадной отделки показала, что наш проект вписывается в обозначенные организаторами параметры. Причем, понимая нестандартность нашего решения, мы для подстраховки просчитали изготовление наших фасадов у 3-х различных производителей, в том числе и российских.

Конструкции для нашего проекта разработала группа российских инженеров под руководством опытнейшего конструктора Владимира Ильича Травуша. И несмотря на концептуальность формы здания, его конструктивная схема достаточна проста и абсолютно реальна.

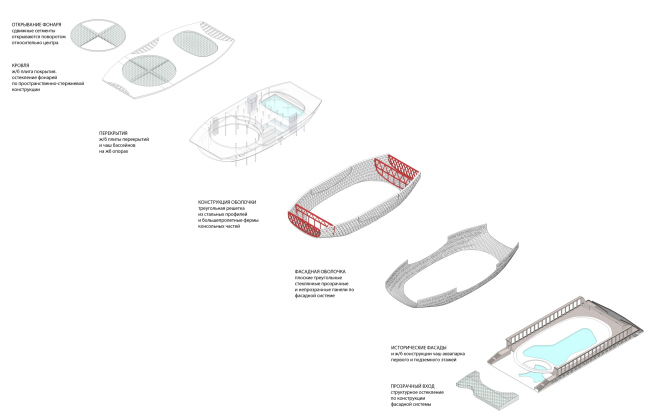

Конструктивные решения / Концепция реконструкции бассейна «Лужники», ДНК аг.
Конструктивные решения / Концепция реконструкции бассейна «Лужники», ДНК аг.

Внутренняя конструктивная схема здания представляет собой железобетонный монолитный каркас, состоящий из колонн различного сечения; стены вертикальных коммуникаций выполняют роль ядер жесткости. Плиты перекрытий, в том числе включающие все чаши бассейнов – монолитные железобетонные, и опираются на этот каркас. Для консолей предусмотрены большепролетные фермы, являющиеся также затяжками по верхним поясам несущей сетчатой оболочки. К этому стальному каркасу далее крепится фасадная облицовка.

Светопрозрачные покрытия атриумов (пролет одного из них 36х54 м, второго – 60 м в диаметре) выполняются из пространственно-стержневой конструкции.

В проекте по заданию предусмотрена раздвижная кровля над аквапарком.
Два из четырех сегментов круглого фонаря устанавливаются чуть выше по уровню и делаются сдвижными. Створки сдвигаются поворотом на 90° относительно центра круга над неподвижными сегментами, открывая купол на 45%. Перемещение створок производится в горизонтальной плоскости по кольцевым направляющим рельсам, расположенным по окружности купола и около его центра.

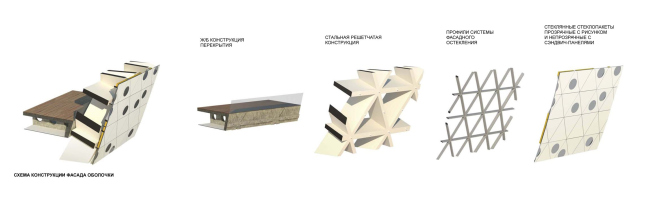

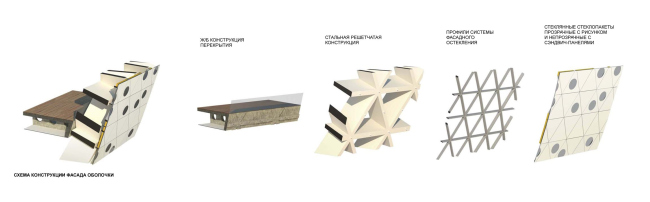

Детали фасада / Концепция реконструкции бассейна «Лужники», ДНК аг.
Детали фасада / Концепция реконструкции бассейна «Лужники», ДНК аг.

Внешние стенки объема «чаши» – это несущая решетчатая стальная конструкция оболочки толщиной 1,8 метра с размером ячейки 3 метра. Пространственная конструкция оболочки помогает обеспечить консольные вылеты длиной 36 метров. С внешней стороны оболочку планировалось отделать плоскими панелями двух типов прозрачности, но однотипной треугольной формы (1,5 м).

15% панелей задуманы «прозрачными» в качестве стеклопакетов: внешнее стекло, частично окрашенное белым цветом вокруг прозрачного круглого «окошка», образует полупрозрачный паттерн. В интерьере такие панели воспринимаются как иллюминаторы. Панели крепятся в системе фасадного структурного остекления, которая фиксируется к несущей решетчатой конструкции оболочки. 85% панелей – «непрозрачные». Они устанавливаются совместно с теплоизоляционными сэндвич-панелями, закрывая их снаружи.

Внутренняя структура. Атриумы – дворы

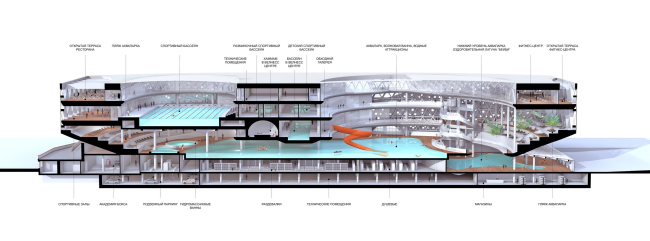

Реконструкция бассейна «Лужники», Финалист конкурса, 2014. Трехмерное продольное сечение © ДНК аг
Реконструкция бассейна «Лужники», Финалист конкурса, 2014. Трехмерное продольное сечение © ДНК аг

Внутри водный центр разделен на две части с разными функциями, сгруппированными вокруг двух больших атриумов со светопрозрачными фонарями. Пространство проницаемо: находясь в одной части можно видеть другую: велнес, фитнес и детский бассейн видно из аквапарка, а из плавательного бассейна видны спортзалы и ресторан. Связность всех наземных зон и их свободную доступность также обеспечивает центральное ядро, состоящее из панорамных лифтов и парадной лестницы. Ими может воспользоваться любой посетитель, чтобы познакомиться со структурой центра или попасть на трибуны плавательного бассейна. Дальше на этажах посетители встретят ресепшны отдельных зон комплекса. В ресторан и финтнес-центр можно попасть и снаружи: у них есть свои лифты и независимые входы. «Мокрые зоны» (аква и велнесс-центры и спортивные бассейны) связаны между собой «чистым» вертикальным ядром: раздевшись в нижнем уровне, можно перемещаться между ними в купальнике.

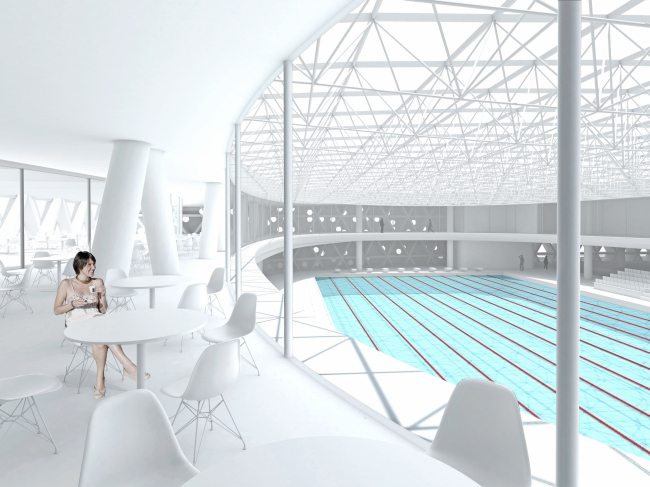

Вид на спортивный бассейн из ресторана / Концепция реконструкции бассейна «Лужники», ДНК аг.
Вид на спортивный бассейн из ресторана / Концепция реконструкции бассейна «Лужники», ДНК аг.

Зал ресторана устроен таким образом, чтобы максимальное количество посетителей могло наслаждаться открывающейся панорамой. Стеклянный внутренний витраж, выходящий в двухсветное пространство спортивной части, позволяет из ресторана наблюдать за проходящими спортивными соревнованиями и тренировками внизу.

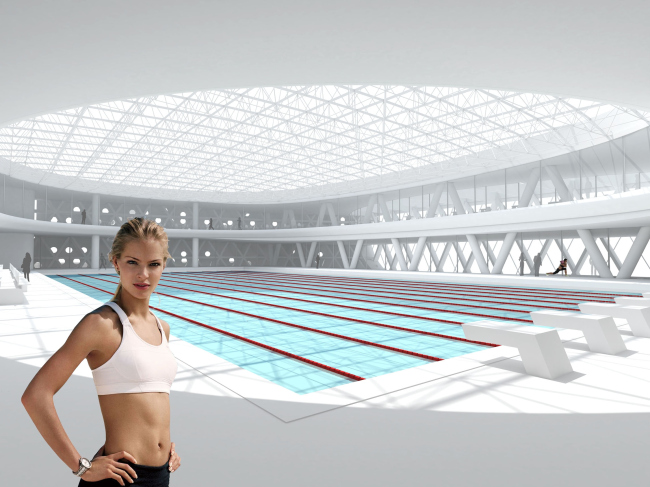

Реконструкция бассейна «Лужники», Финалист конкурса, 2014. Интерьер спортивного бассейна © ДНК аг
Реконструкция бассейна «Лужники», Финалист конкурса, 2014. Интерьер спортивного бассейна © ДНК аг

Функция

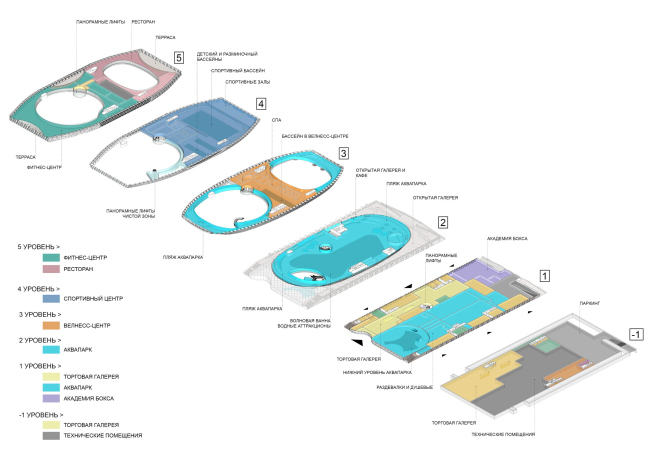

Функциональные схемы / Концепция реконструкции бассейна «Лужники», ДНК аг.
Функциональные схемы / Концепция реконструкции бассейна «Лужники», ДНК аг.

Здание водного центра включает: аквапарк с велнесс-центром, спортивный центр с 50-ти метровым и детскими тренировочными бассейнами, фитнесс-центр, ресторан, торговую галерею с небольшими магазинчиками и кафе.

В целом следуя в распределении функций техническому заданию, архитекторы внесли в него свои усовершенствования, способные упросить перемещение посетителей внутри: велнесс-центр, перемещенный с третьего на второй уровень ближе к аквапарку, стал продолжением его террасных пляжей. Спортивные бассейны авторы, наоборот, подняли на один уровень с тренировочными залами, разведя таким образом спорт и развлечения по разным горизонталям. В условиях, когда верхняя отметка здания была жестко зафиксирована, описанное усовершенствование позволило повысить потолки в аквапарке, сделав его пространство просторнее.

Видовые точки и ориентация по сторонам света

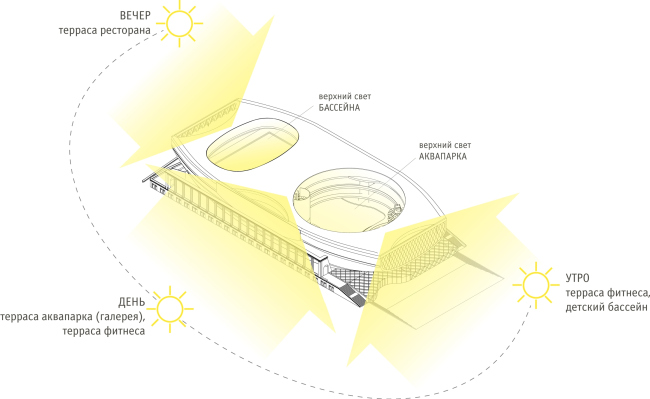

Ориентация по сторонам света / Концепция реконструкции бассейна «Лужники», ДНК аг.
Ориентация по сторонам света / Концепция реконструкции бассейна «Лужники», ДНК аг.

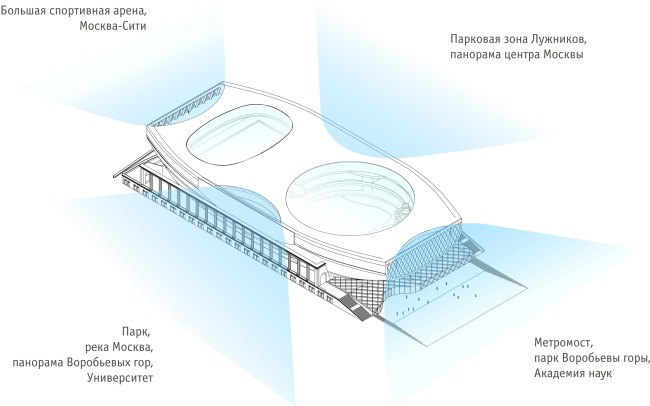

Видовые точки / Концепция реконструкции бассейна «Лужники», ДНК аг.
Видовые точки / Концепция реконструкции бассейна «Лужники», ДНК аг.

Изнутри здания открываются потрясающие виды на окружающий ландшафт, что нельзя было не учесть при  формирования внутренней структуры функциональных зон и террас. Учитывалась также ориентация здания по сторонам света: ресторан в западной части получил виды на закат, Большую арену и Сити, – дополненные выходом на южную террасу. В восточной части расположились фитнес-центр и многофункциональный спортзал с панорамным видом на Ленинский проспект. С юга – фитобар и терраса с видом на Воробьевы горы.

Интерьер
В интерьерных решениях мы постарались следовать общей концепции проекта. Светлые, динамичные и в то же время комфортные и располагающие к отдыху, по атмосфере они ассоциируются с образом современных яхт и лайнеров».
Вид первого этажа аквапарка / Концепция реконструкции бассейна «Лужники», ДНК аг.
Вид первого этажа аквапарка / Концепция реконструкции бассейна «Лужники», ДНК аг.

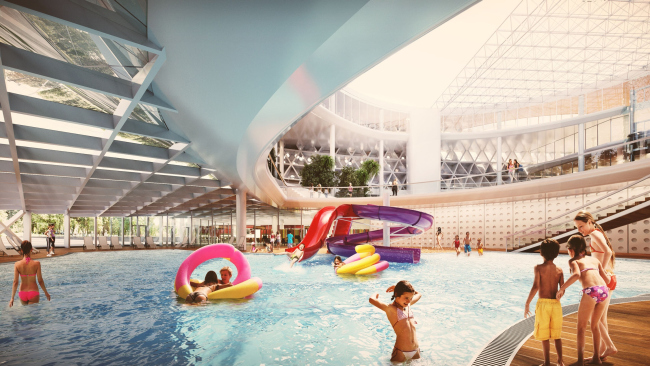

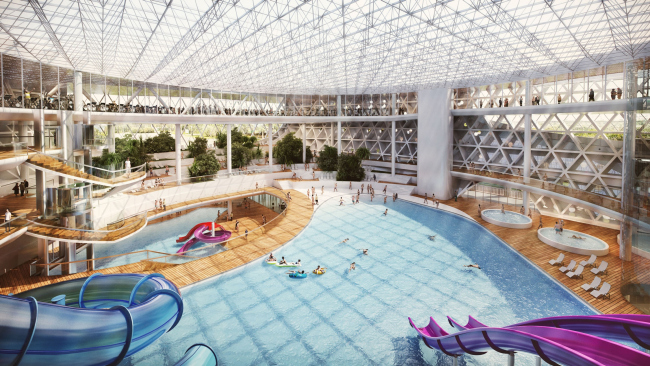

Интерьер аквапарка / Концепция реконструкции бассейна «Лужники», ДНК аг.
Интерьер аквапарка / Концепция реконструкции бассейна «Лужники», ДНК аг.

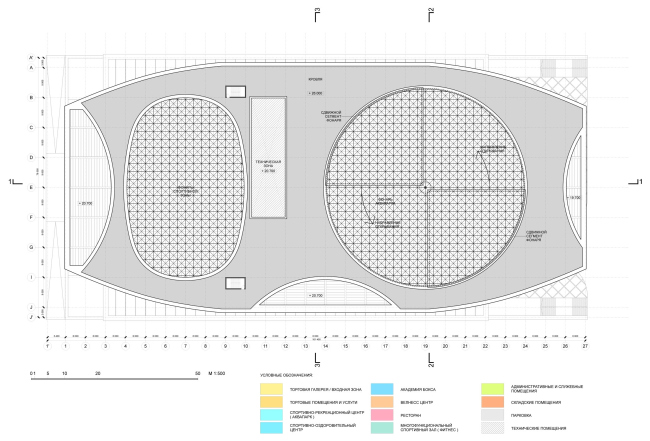

План кровли / Концепция реконструкции бассейна «Лужники», ДНК аг.
План кровли / Концепция реконструкции бассейна «Лужники», ДНК аг.

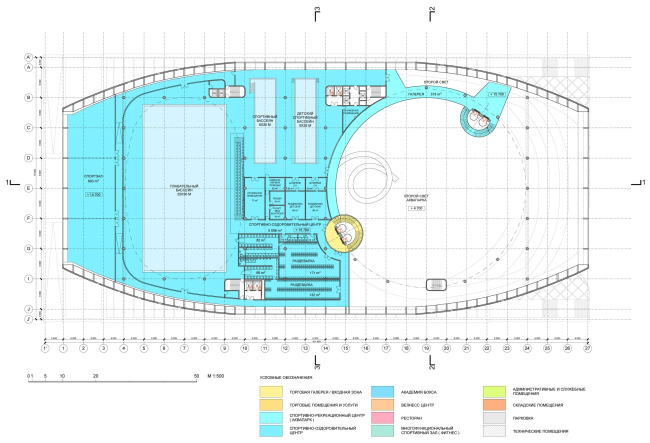

Пятый уровень / Концепция реконструкции бассейна «Лужники», ДНК аг.
Пятый уровень / Концепция реконструкции бассейна «Лужники», ДНК аг.

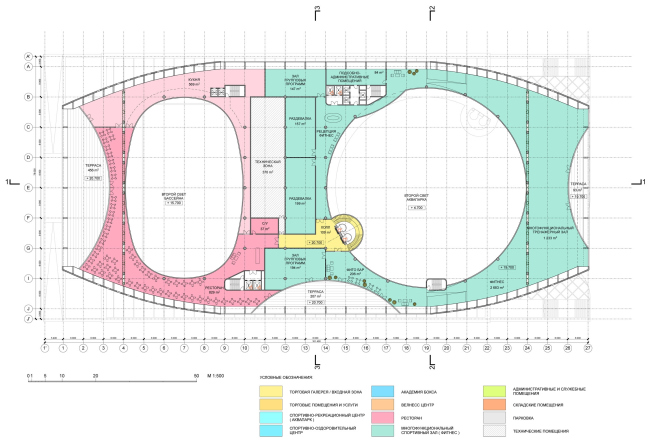

Четвертый уровень / Концепция реконструкции бассейна «Лужники», ДНК аг.
Четвертый уровень / Концепция реконструкции бассейна «Лужники», ДНК аг.
Третий уровень / Концепция реконструкции бассейна «Лужники», ДНК аг.
Третий уровень / Концепция реконструкции бассейна «Лужники», ДНК аг.

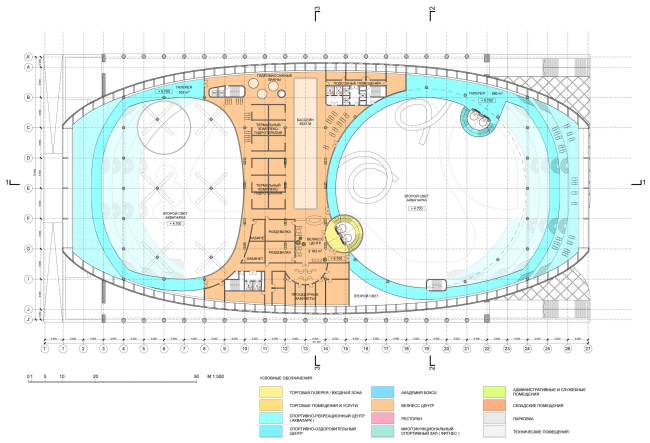

Второй уровень / Концепция реконструкции бассейна «Лужники», ДНК аг.
Второй уровень / Концепция реконструкции бассейна «Лужники», ДНК аг.

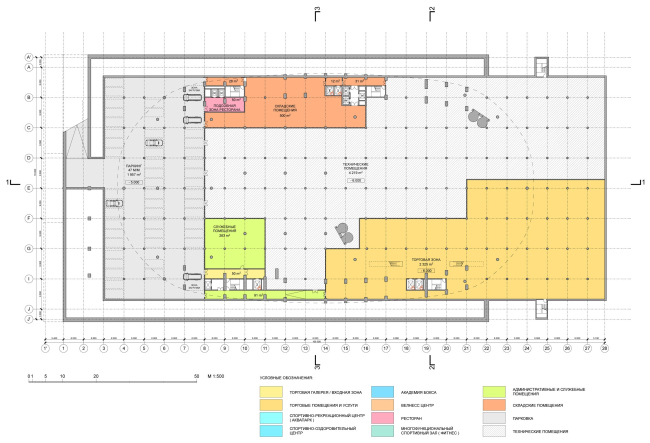

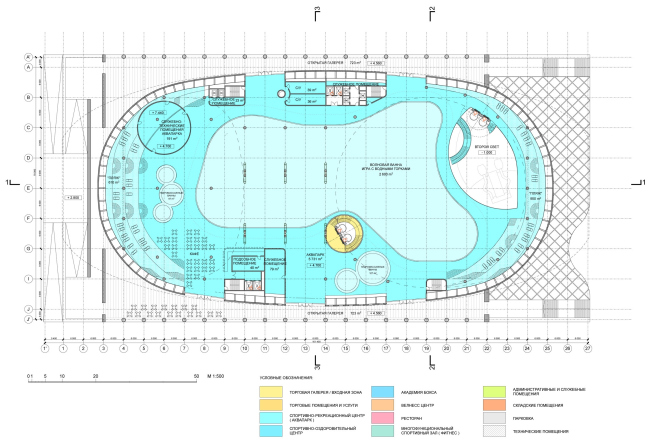

Первый уровень / Концепция реконструкции бассейна «Лужники», ДНК аг.
Первый уровень / Концепция реконструкции бассейна «Лужники», ДНК аг.

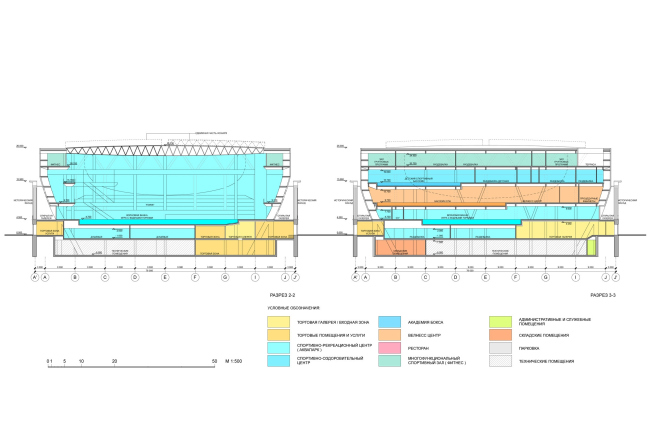

Сечение 2-2 и 3-3 / Концепция реконструкции бассейна «Лужники», ДНК аг.
Сечение 2-2 и 3-3 / Концепция реконструкции бассейна «Лужники», ДНК аг.

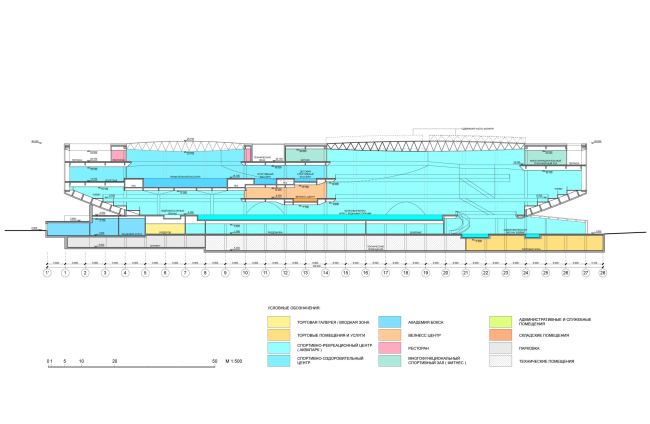

Сечение 1-1 / Концепция реконструкции бассейна «Лужники», ДНК аг.
Сечение 1-1 / Концепция реконструкции бассейна «Лужники», ДНК аг.
