Звуковой барьер

Филипп Якубчук
Объект:
Парк «Венеция»
Адрес:
Испания, None, Сарагоса. Calle Pinar, 1, 50007

Парк «Венеция» в Сарагосе одновременно защищает жилой район от шума магистрали и управляет стоком дождевых вод.

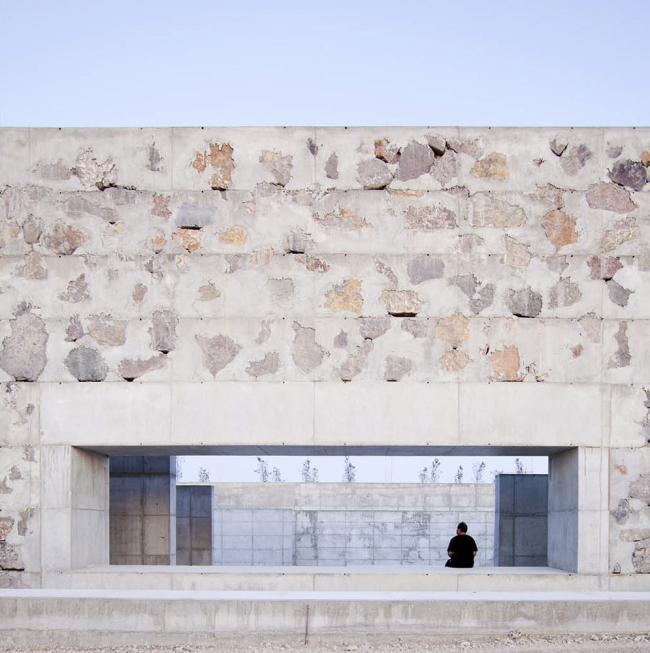

Парк «Венеция» © Montse Zamorano Gañán
Парк «Венеция» © Montse Zamorano Gañán

Парк спроектирован архитекторами Эктором Фернандесом Элорса и Мануэлем Фернандесом Рамиресом (Manuel Fernández Ramírez). Он расположен параллельно проспекту Ронда Испанидад, между круговым разворотом улицы Сафиро и историческим Арагонским Императорским каналом. Этот объект длиной 415 м и шириной 60 м призван экранировать жилую застройку от шумной трассы, решить проблемы стока дождевой воды, смягчить перепад рельефа и стать «лицом» своего района.
Парк «Венеция» © Montse Zamorano Gañán
Парк «Венеция» © Montse Zamorano Gañán

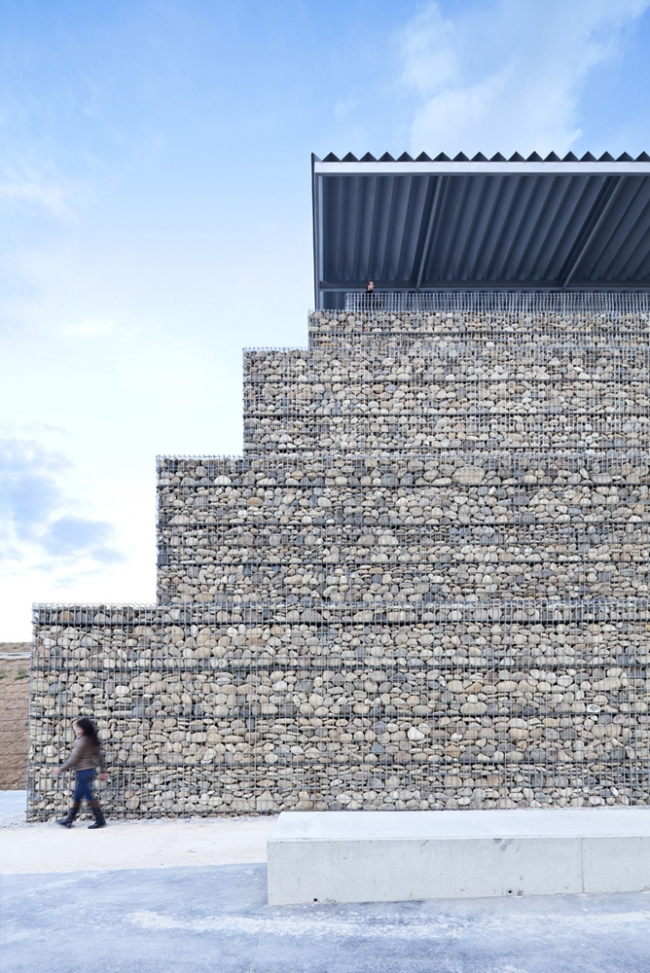

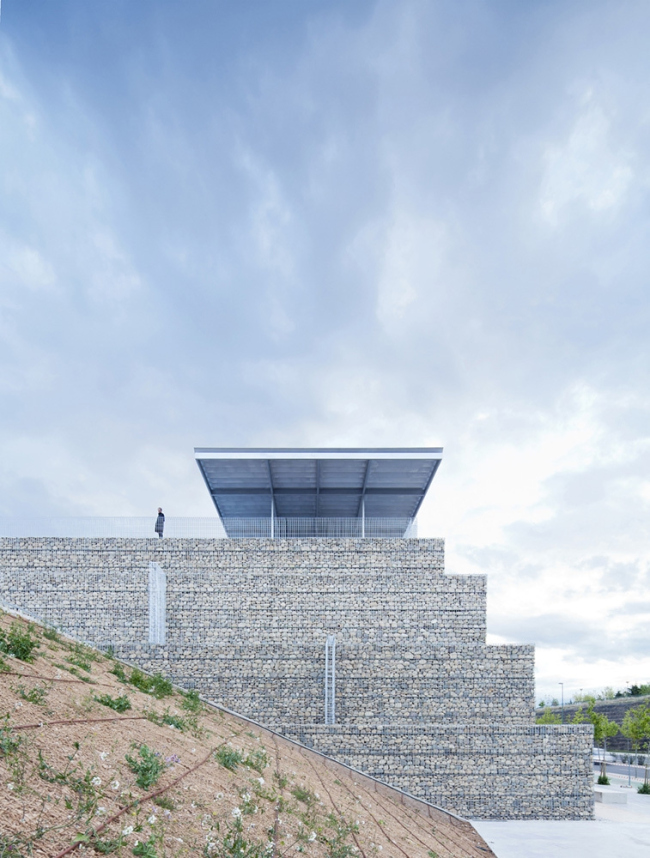

Сооружение внушительной длины служит звуковым барьером, прикрывающим жилой массив по его северо-западной границе, где проходит оживленная магистраль. Этой функции прекрасно соответствует конструкция из габионов (проволочных корзин с камнями), которая хорошо поглощает звук. Эта же конструкция служит подпорной стеной, укрепляющей склон. Дело в том, что перепад рельефа между трассой и территорией нового жилого района достигает 14 метров. Там, где склон подходит вплотную к дороге, габионы образуют четыре большие ступени 1,5 метра шириной. В стену-звуковой барьер встроены пологие пандусы для проезда транспорта сервисных служб.
Парк «Венеция» © Montse Zamorano Gañán
Парк «Венеция» © Montse Zamorano Gañán

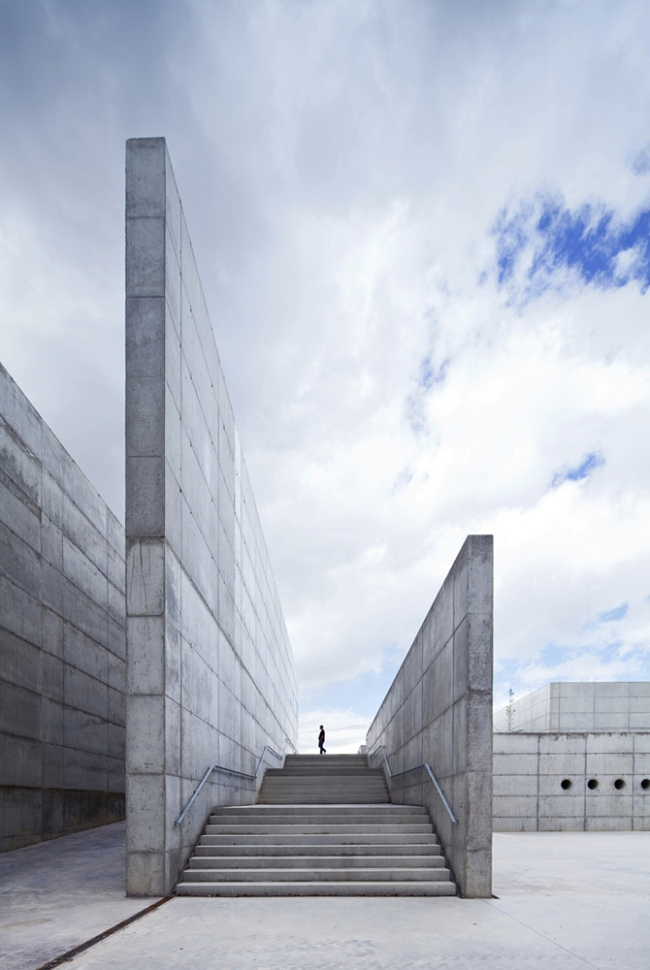

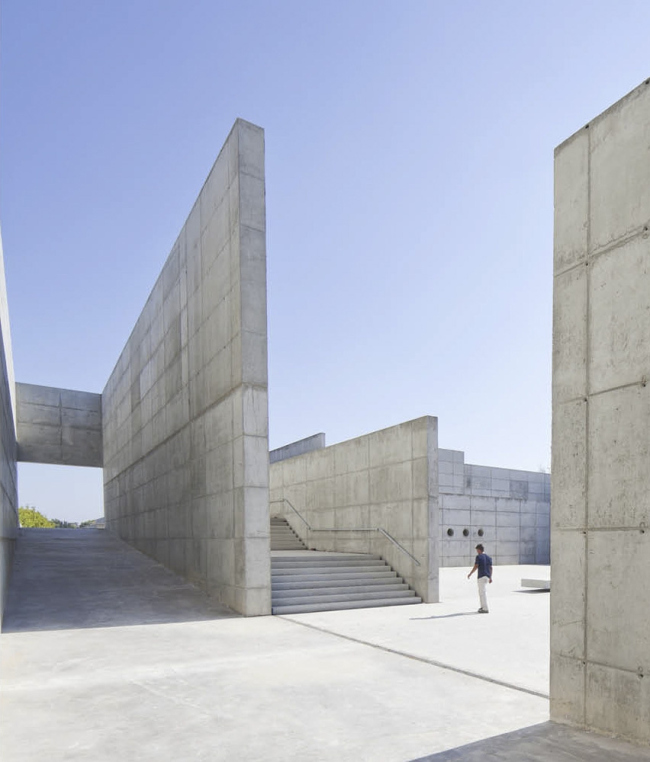

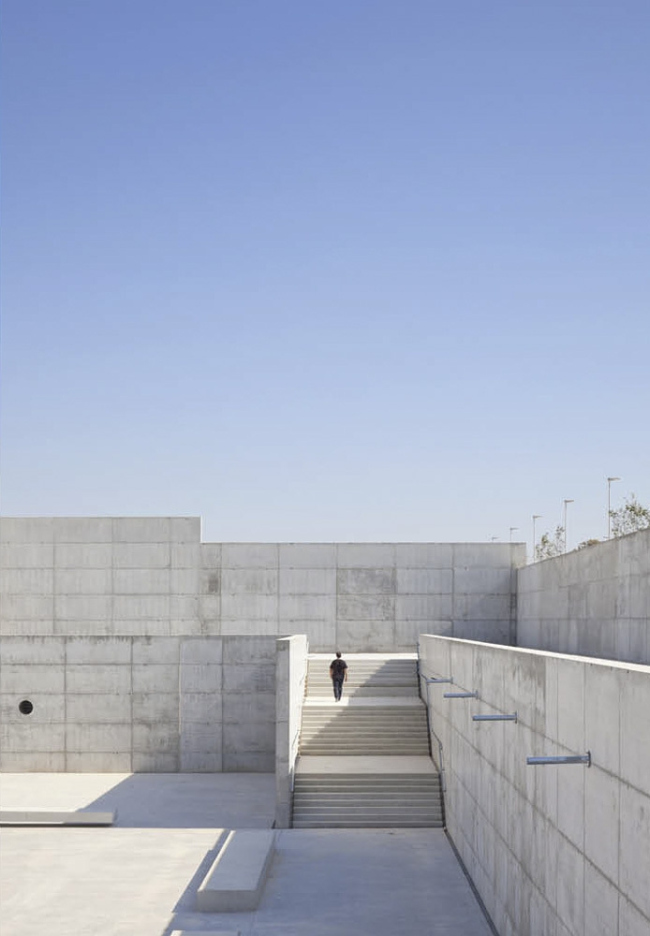

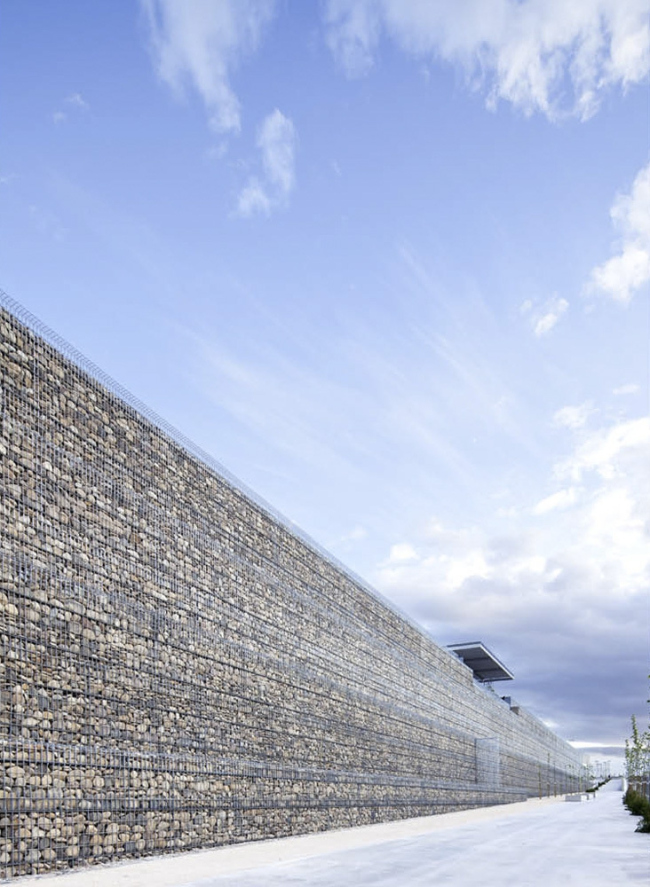

На юго-западе парка перепад рельефа сходит на нет, и ступени превращаются в циклопическую 10-метровую стену длиной 100 м, которая стала преградой для шума. Она же является местной достопримечательностью. Стена прикрывает заглубленную площадь, или плоский проточный бассейн, который связан с жилым районом и уровнем города четырьмя широкими лестницами.
Парк «Венеция» © Montse Zamorano Gañán
Парк «Венеция» © Montse Zamorano Gañán

Заглубленная площадь-бассейн станет для горожан убежищем от сухого и холодного ветра сьерсо, так как она большую часть года будет служить общественным пространством. Но в периоды сильных дождей она превратится в мелкий резервуар общей площадью более 3150 м2 для излишков дождевой воды. Резервуар ограничит количество воды, попадающей в местную водосточную систему, которая не справляется нагрузкой в пиковые периоды. Сама конструкция из габионов также облегчает нагрузку на эту систему, так как по сути является гидрофильной структурой, абсорбирующей большой объем дождевой воды. Так, используя фасад из габионов, баварский архитектор Титус Бернхард полностью отказался от водосточных труб и дренажа в своем проекте 9x9 House в Аугсбурге.
Парк «Венеция» © Montse Zamorano Gañán
Парк «Венеция» © Montse Zamorano Gañán

Парк «Венеция» – многофункциональный объект, который, помимо решения описанных выше утилитарных задач, также является тщательно спланированной рекреационной зоной для близлежащих районов, поднимающейся от уровня трассы серией платформ-площадей с мягким и твердым покрытием, где легкие металлические навесы обозначают видовые точки, высажены сосновые рощи, а пандусы ведут посетителей к памятнику истории – Арагонскому Императорскому каналу.
