Три способа встроить мансардное окно в архитектуру кровли |
|
|
Дмитрий Леонов |
|
| Мастерская: | |
| ФАКРО-Россия | |
|

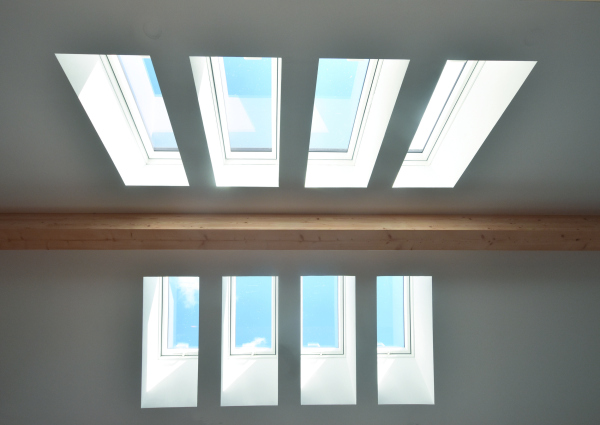

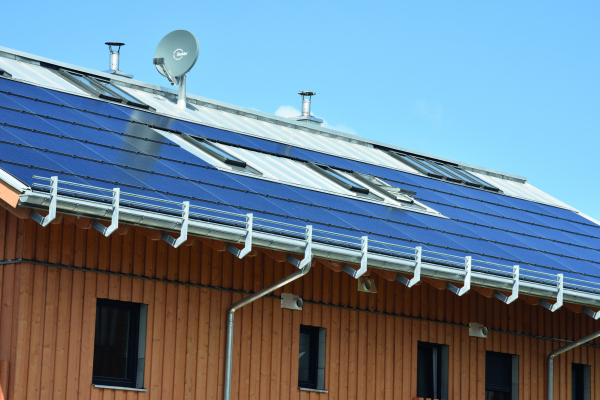

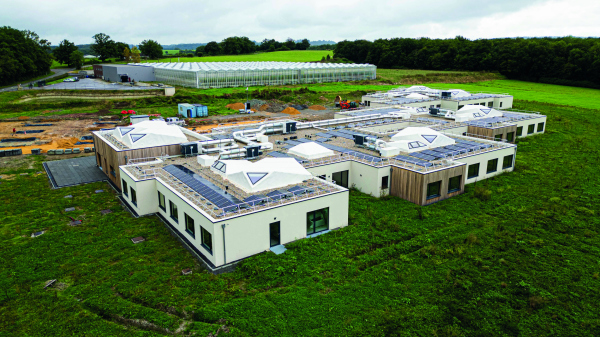

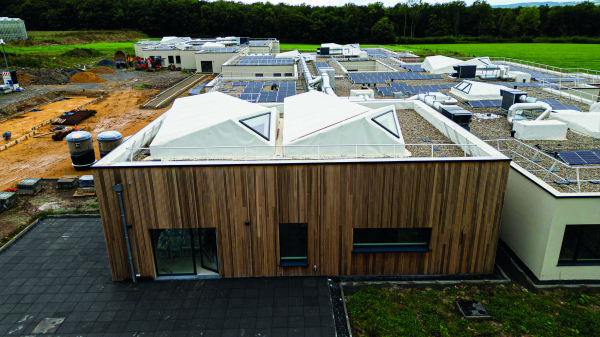

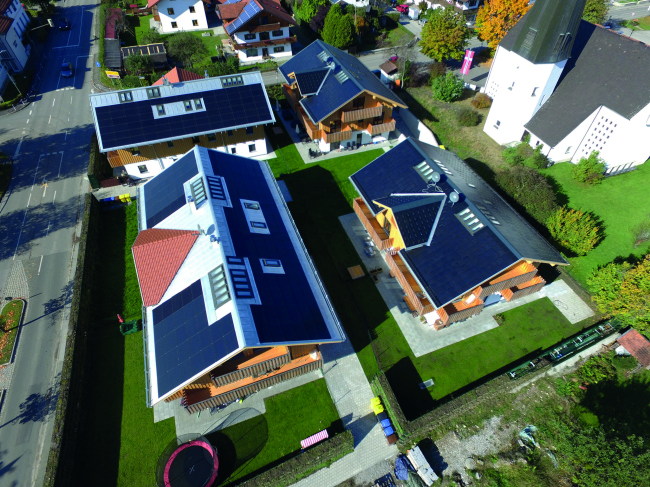

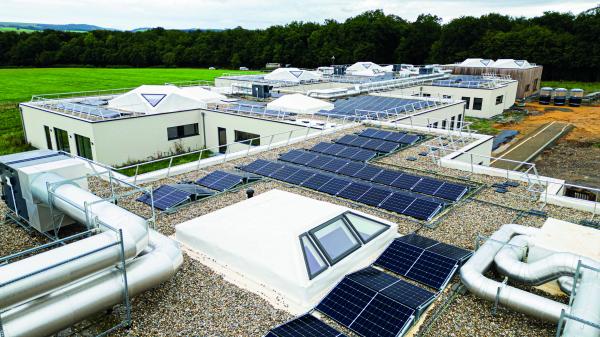

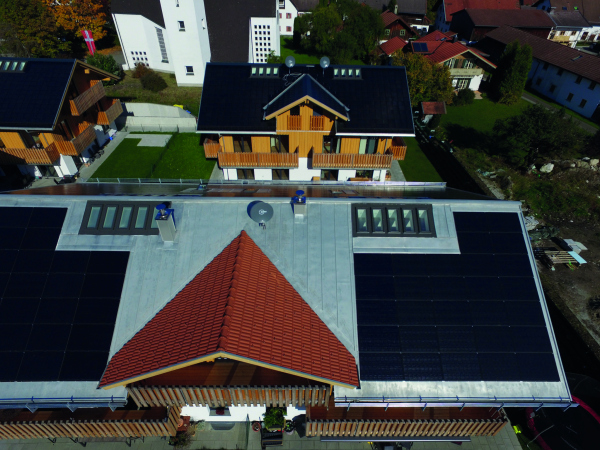

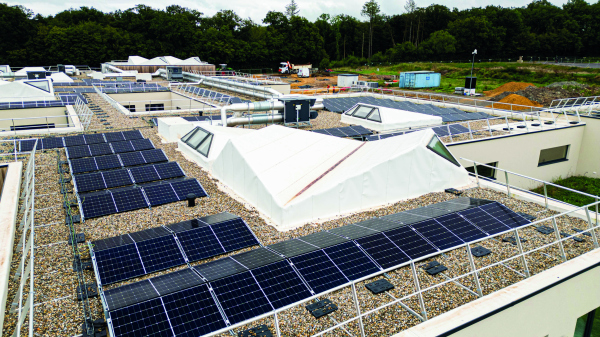

Мансардное окно обычно воспринимается как элемент, который приходится вписывать в уже заданную конструкцию крыши. Но возможен и обратный подход: размер, конфигурация, цвет или геометрия остекления становятся частью архитектурного замысла и влияют на то, как выглядит весь верхний этаж. При проектировании мансарды выбор окна неизбежно связан с устройством самой кровли: шагом стропил, уклоном, типом покрытия, конфигурацией помещений. Однако у каждого из этих ограничений есть и архитектурная сторона. Ширина модуля задает ритм остекления, сочетание наклонных и вертикальных элементов меняет характер перехода от фасада к кровле, нестандартная геометрия позволяет включить окно непосредственно в рисунок ската. Три европейских проекта с решениями FAKRO показывают разные сценарии такой работы. Между стропиламиОдин из первых параметров, с которыми сталкивается проектировщик мансарды, – расстояние между стропильными ногами. При распространенном шаге 600 мм крупное мансардное окно шириной 780 или 940 мм уже требует изменения стропильной системы. Окно шириной 550 мм, напротив, помещается между стропилами и позволяет сохранить исходную конструктивную схему. Сам по себе такой формат долго оставался скорее утилитарным: чем уже окно, тем меньше площадь остекления. Появление вытянутого размера 55 × 118 см меняет возможности модуля. Световой проем увеличивается за счет высоты, а несколько узких окон можно объединять в группы, превращая конструктивное ограничение в композиционный прием.  Именно так поступили в комплексе из шести жилых зданий в немецком Гросвайле, неподалеку от Гармиш-Партенкирхена. Под скатными крышами здесь находятся квартиры и офисы, а окна FAKRO PTP U3 размером 55 × 118 см собраны в группы по четыре-пять элементов и расположены высоко, по обе стороны конька. Вместо одного большого проема получается ритмический ряд узких окон, визуально работающий как единая полоса верхнего света. Высокое расположение остекления меняет и характер освещения интерьеров. Естественный свет поступает сверху и распределяется в глубине помещений более равномерно, чем при обычном вертикальном остеклении. При этом несколько узких модулей дают значительную суммарную площадь остекления, не требуя изменения существующего шага стропильной конструкции. Встроенный вентиляционный клапан в данном случае не использован: воздухообмен в зданиях организован отдельной системой.

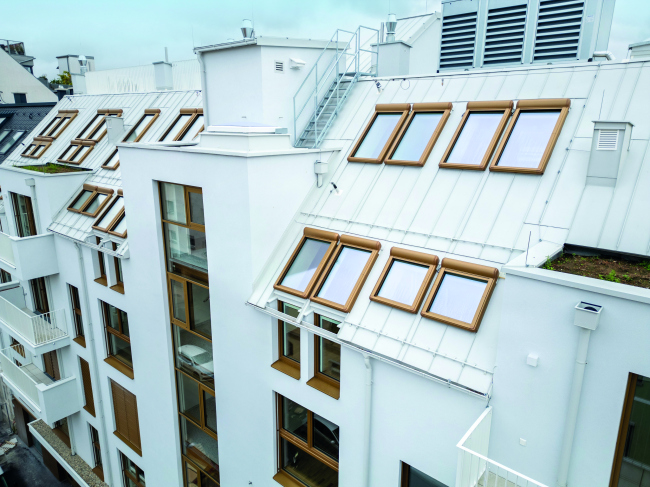

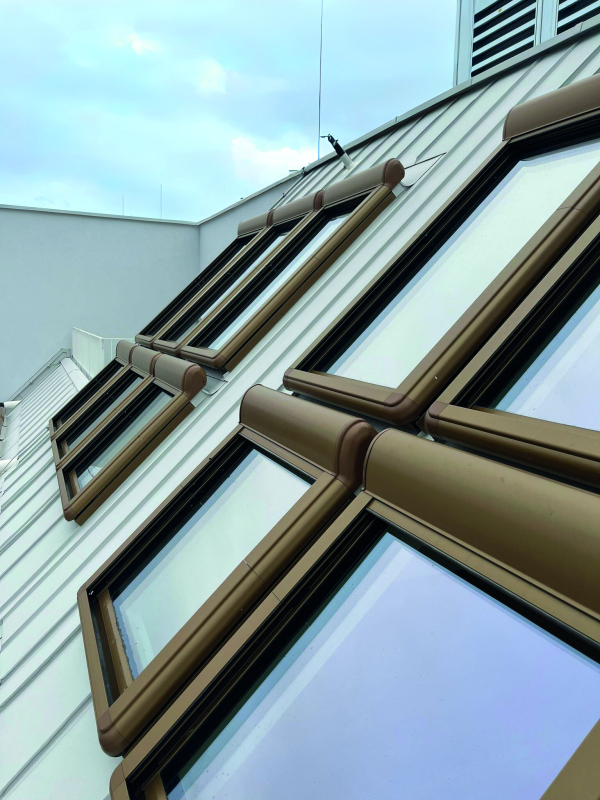

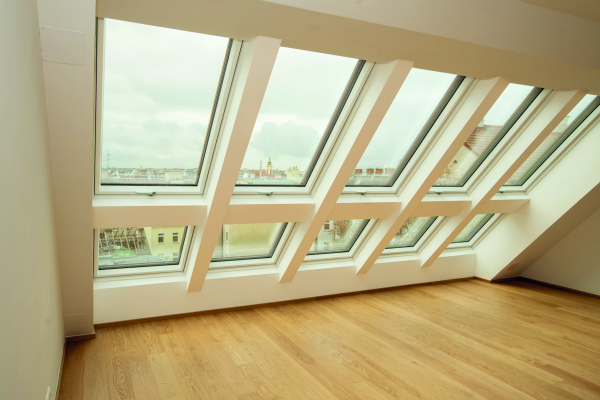

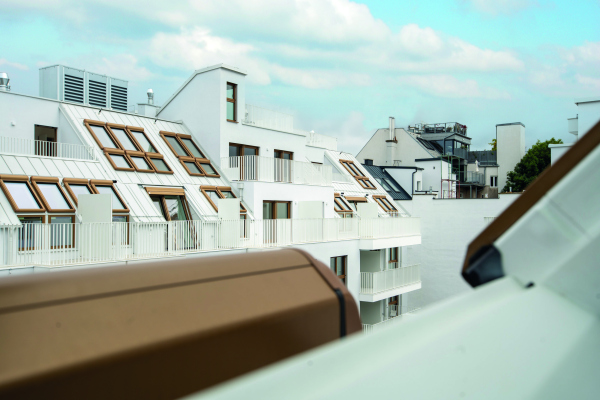

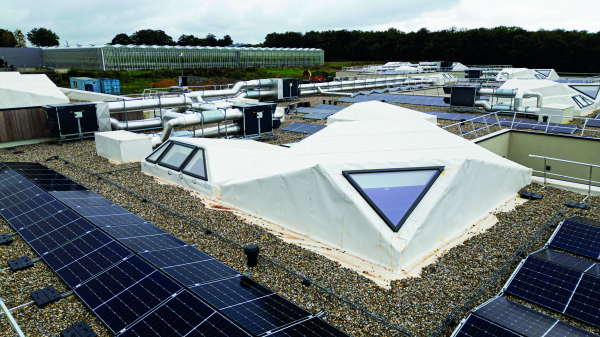

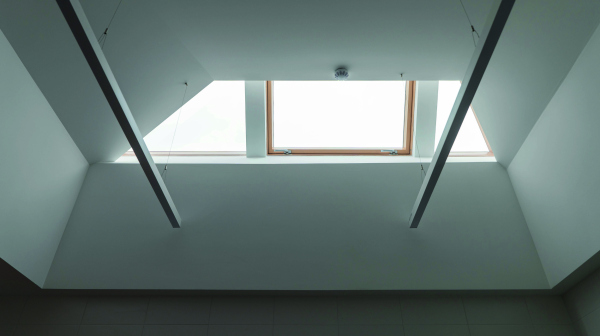

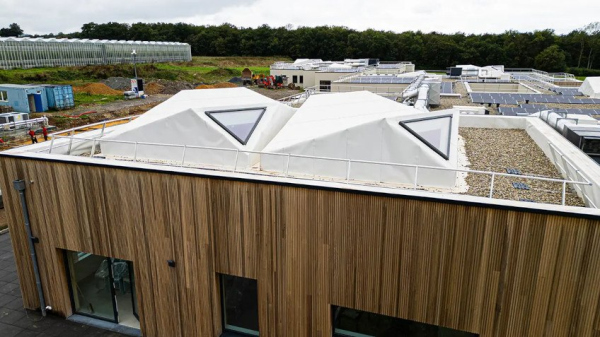

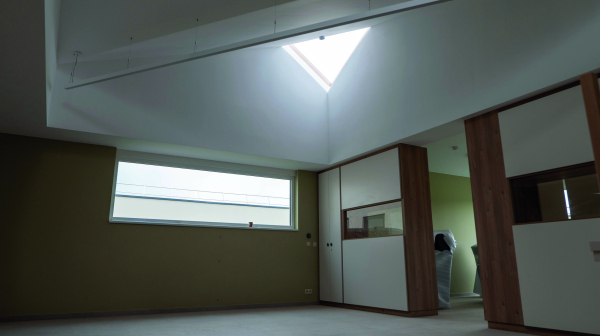

От фасада к кровлеВ венском жилом комплексе The Temptation кровля не воспринимается как техническое завершение здания, а скорее выступает логическим продолжением архитектуры фасадов. Крупные комбинации остекления переходят с вертикальной плоскости на скаты, перенося образный язык основных объемов в мансардную часть. Комплекс спроектирован бюро F+P Architekten и состоит из двух частей – Clara и Robert. Отступы и ступенчатое построение объемов образуют террасы и лоджии, улучшая видовые характеристики квартир и обеспечивая больше дневного света в помещениях. В этой системе мансардное остекление становится еще одним типом крупного проема – только расположенного уже в плоскости крыши. В одной из квартир, например, комбинация из десяти окон протянута практически на всю длину ската. Для таких групп использовано сразу несколько вариантов комбинаций мансардных окон: открывающиеся окна, глухие окна и карнизные комплексы, позволяющие соединить окна, установленные в вертикальных и наклонных конструкциях. Благодаря этому остекление проходит через линию сопряжения стены и кровли, визуально связывая фасад с мансардной частью здания. Всего в комплексе установлено более 160 мансардных окон. Интеграция мансарды в фасад поддержана и цветом. Матовое жемчужное золото (RAL 1036) в отделке окон, выделяющееся на светлом фоне основной плоскости, создает центральный композиционный мотив. Оттенок взаимодействует со светом, становясь то более мягким, то более интенсивным. Наружные металлические накладки окон и электрические роллеты ARZ Z-Wave выполнены в одном матовом оттенке RAL 1036 Perlgold. В результате оконные блоки и солнцезащита не выглядят набором дополнительных технических устройств, а органично входят в общую систему отделки. Следовать геометрии крышиВ бельгийском комплексе Point d’Eau мансардное остекление становится уже непосредственной частью геометрии здания. Центр в Аттерте, спроектированный SIA.architects, предназначен для взрослых с расстройствами аутистического спектра и нарушениями развития. В нем предусмотрены жилые и терапевтические помещения, комнаты отдыха, сенсорные пространства, защищенные сады и гостевой дом для родственников. Архитектура комплекса изначально ориентирована на создание спокойной и контролируемой среды: среди заявленных решений – звукоизолированные комнаты, адаптируемое освещение и специальные пространства для уединения. Простые основные объемы здесь завершены выразительными скатными навершиями, напоминающими крупные световые фонари. В их плоскости размещены треугольные и трапециевидные окна, форма которых следует линии ската. Таким образом, проем не нарушает геометрию кровли прямоугольной вставкой, а становится ее продолжением. У такого решения есть не только композиционный смысл. В соответствии с требованиями к безопасной и комфортной среде центра окна намеренно подняты достаточно высоко: в некоторых тихих зонах это позволило уменьшить количество обычных вертикальных окон на уровне глаз, сохранив при этом естественное освещение и виды на небо и кроны деревьев. Технически это уже индивидуальное изделие. В отличие от простого выбора нестандартного товара из каталога, в данном случае архитекторы сначала задали геометрию кровли и нужный характер света, а уже вслед за этим определились очертания окна и способ их интеграции в конструкцию. При проектировании такого элемента геометрия самого окна рассматривается одновременно с его положением в группе и с устройством примыкания к кровле. В Point d’Eau для крупноформатного остекления были разработаны специальные монтажные решения и оклады, соответствующие требованиям по тепло- и гидроизоляции узлов. *** Три описанных проекта отличаются разного рода запросами в отношении мансард – конструктивными, композиционными или связанными со специализированными требованиями к организации среды и естественного освещения. Но результат, полученный с использованием технологий FAKRO, можно было бы назвать единым с точки зрения подхода: во всех случаях мансардное окно – это не отдельный элемент, который добавляют в готовый скат, а еще один инструмент проектирования. Конструктивная сетка кровли может стать основой для создания ритма остекления, несколько типов окон – связать фасад и крышу, а индивидуальная форма – продолжить геометрию здания. При таком подходе размер, цвет и очертания окна становятся частью архитектурной идеи – при условии, что одновременно с ними проектируются примыкания, солнцезащита, инженерия и монтаж.  Дома в ГросвайлеФотография предоставлена компанией FAKRO Дома в ГросвайлеФотография предоставлена компанией FAKRO Дома в ГросвайлеФотография предоставлена компанией FAKRO Дома в ГросвайлеФотография предоставлена компанией FAKRO ЖК The Temptation, ВенаФотография предоставлена компанией FAKRO ЖК The Temptation, ВенаФотография предоставлена компанией FAKRO ЖК The Temptation, ВенаФотография предоставлена компанией FAKRO ЖК The Temptation, ВенаФотография предоставлена компанией FAKRO Комплекс Point d’EauФотография предоставлена компанией FAKRO Комплекс Point d’EauФотография предоставлена компанией FAKRO Комплекс Point d’EauФотография предоставлена компанией FAKRO Комплекс Point d’EauФотография предоставлена компанией FAKRO Комплекс Point d’EauФотография предоставлена компанией FAKRO Комплекс Point d’EauФотография предоставлена компанией FAKRO Комплекс Point d’EauФотография предоставлена компанией FAKRO Комплекс Point d’EauФотография предоставлена компанией FAKRO Комплекс Point d’EauФотография предоставлена компанией FAKRO |
|
