ZENITART: российская система зенитных фонарей и дымоудаления |
|
|
Дмитрий Леонов |
|
| Мастерская: | |
| Неон-Арт-М | |
|

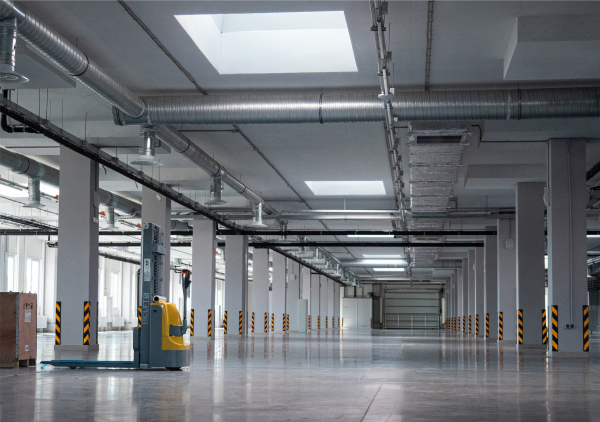

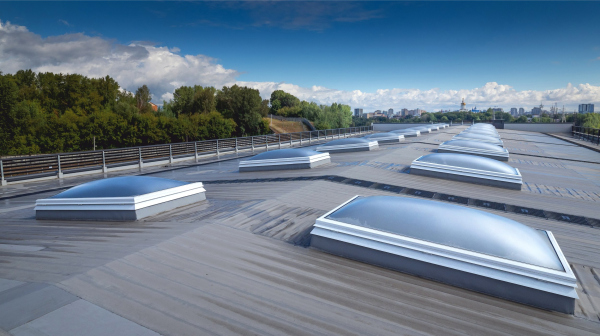

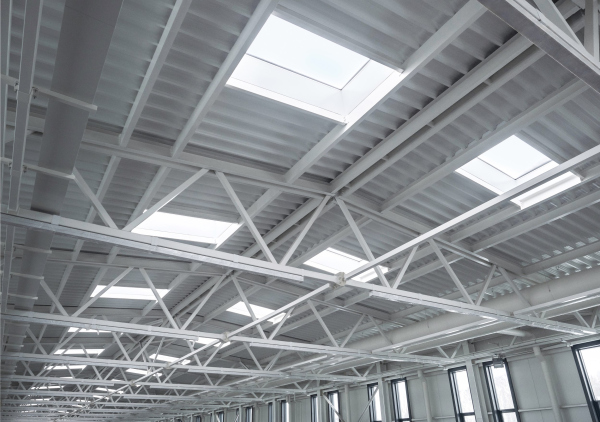

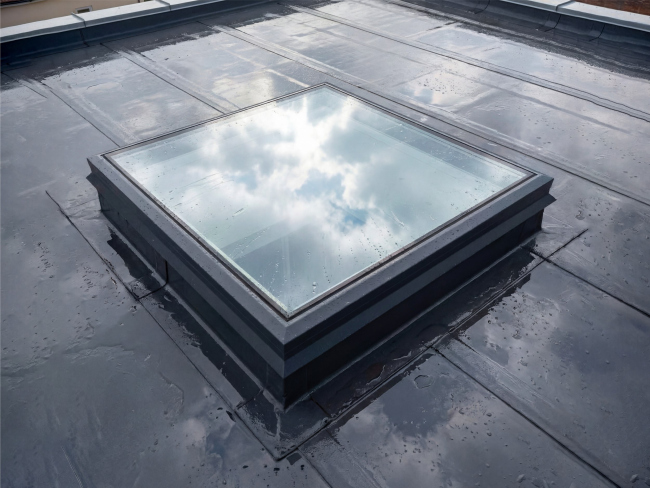

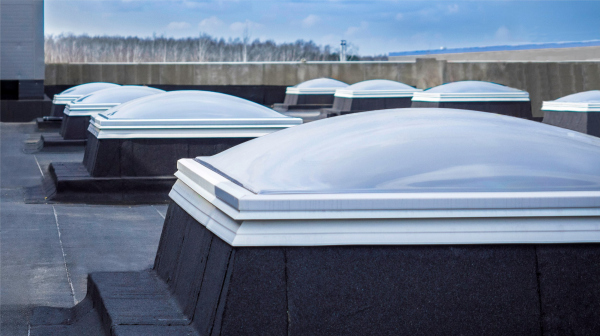

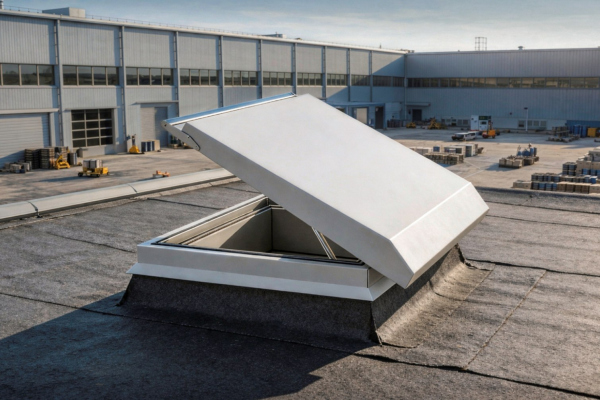

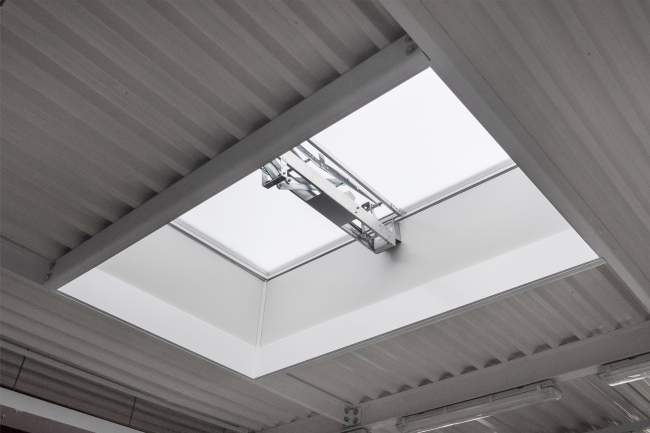

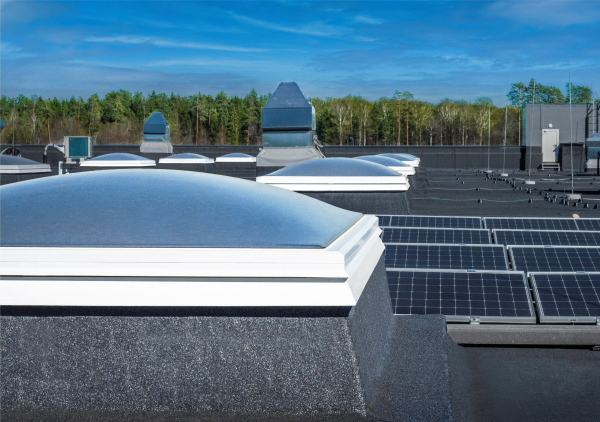

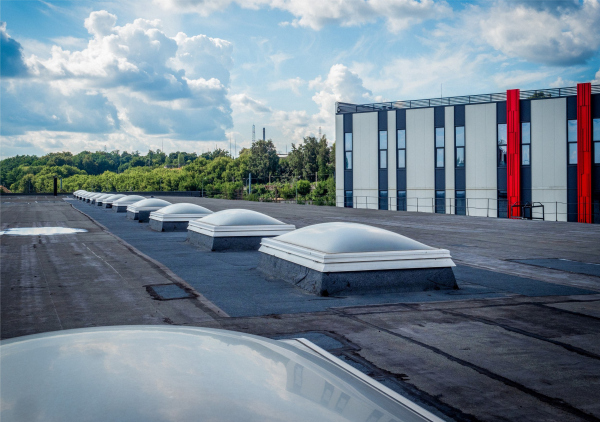

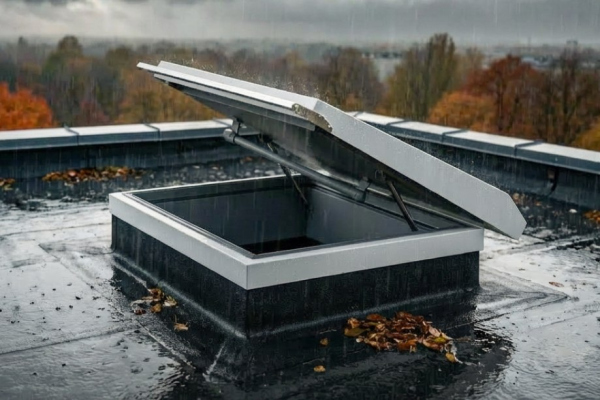

Зенитный фонарь – это конструкция, которую закладывают в проект один раз, а здание эксплуатирует десятилетиями. Она формирует световую среду, влияет на энергобаланс и может быть частью системы противодымной вентиляции. Компания «Неон-Арт» выводит на рынок собственную линейку под брендом ZENITART. Прежде чем говорить о конкретных продуктах, стоит напомнить о физике вопроса – тем более что она напрямую определяет выбор конструкции на стадии проектирования. Четыре продукта ZENITARTЛинейка выстроена так, чтобы один производитель мог закрыть все задачи на объекте – от светового проёма до пульта управления противопожарной системой. – базовый зенитный фонарь из поликарбоната Прямоугольная или круглая форма, размеры светового проёма от 800×800 до 2000×3000 мм (кратно 100 мм), высота основания 150–750 мм – прямое или скошенное. Несущая рама – алюминиевый или ПВХ-профиль, заполнение – монолитный поликарбонат 2–3 мм. Основание выполняется из оцинкованной стали до 2 мм с защитным покрытием и адаптируется под тип кровельного пирога. В открываемом варианте створка раскрывается до 130°, а приводы и автоматика могут иметь степень защиты до IP54 – в зависимости от комплектации. Конструкция модульная: привод для естественной вентиляции устанавливается опционально.  Светопропускающее заполнение выполняется из формованного монолитного поликарбоната в одно-, двух- или трёхслойном исполнении. Характеристики трёхслойного варианта: Ug ≈ 1,3 Вт/(м²·К), g-фактор ≈ 39%, светопропускание LT ≈ 45%, звукоизоляция Rw ≈ 25 дБ. Для помещений с повышенными требованиями к теплозащите (бассейны, объекты в регионах с жёстким климатом) или к звукоизоляции – это уже серьёзные рабочие показатели, сопоставимые с европейскими аналогами. Для жилых и общественных объектов с более высокими требованиями к световому качеству предусмотрен вариант : двухкамерный стеклопакет даёт Ug ≈ 1,3 Вт/(м²·К), но при этом светопропускание LT вырастает до 85%, а звукоизоляция – до Rw ≈ 38 дБ. Такое остекление применяется только в прямоугольных фонарях и прежде всего ориентировано на жилую застройку. – люк дымоудаления Ключевой продукт с точки зрения нормативных требований. В штатном режиме работает на естественную вентиляцию и освещение, при пожаре автоматически открывается по сигналу системы пожарной сигнализации для удаления дыма и токсичных газов. Прямоугольная форма, размеры от 800×800 до 2000×3000 мм. Угол открытия – до 130°. Приводы и автоматика могут иметь степень защиты до IP54 – в зависимости от комплектации. Показатели огнестойкости и работоспособности люков дымоудаления подтверждаются по результатам испытаний по ГОСТ 34720-2021 (предел огнестойкости), ТР ЕАЭС 043/2017 (требования Евразийского экономического союза к средствам пожарной безопасности). В комплекте поставки – привод, пульт управления и кнопки вентиляции. Предусмотрена скрытая кабельная проводка, интегрированная в основание и не видимая изнутри помещения. – люк выхода на кровлю Конструктивно это противопожарный люк: изготавливается из огнестойких материалов, препятствует распространению огня и обеспечивает организованный выход на кровлю для обслуживания инженерных систем, осмотра кровли и доступа пожарно-спасательных подразделений, если это предусмотрено проектными решениями объекта. Огнестойкость EI 60 и EI 120 – под разные нормативные требования. Габариты от 700×900 до 1200×2200 мм, угол открытия 85°. Приводы и автоматика могут иметь степень защиты до IP54 – в зависимости от комплектации. Основание – колодец выхода на крышу с утеплителем из минеральной ваты, примыкание к бетонному основанию выполняется с помощью забивного анкера. Пульты – отдельный и принципиально важный элемент системы. Пульт управления дымоудалением соответствует ТР ЕАЭС 043/2017 и ГОСТ Р 53325-2012. Выходное напряжение 24 В, напряжение питания 230 В / 50 Гц, максимальный ток нагрузки 10 А. Встроенные аккумуляторы (2×12 В, 22 Ач) обеспечивают автономную работу до 72 часов при отключении внешнего питания – с возможностью однократного открытия люков. Предусмотрены ЖК-экран, световая и звуковая индикация, диагностика неисправностей на линии. Модули расширения позволяют масштабировать систему, разделять люки на независимые зоны управления и адаптировать конфигурацию под площадь и планировку объекта. Это прямой ответ на задачи, которые возникают при проектировании складских комплексов или торговых центров с большой площадью кровли. Пульт управления ZENITART спроектирован так, чтобы интегрироваться в любые сертифицированные системы пожарной безопасности – это важно для объектов, где проектировщик системы ПБ и поставщик зенитных фонарей – разные организации.

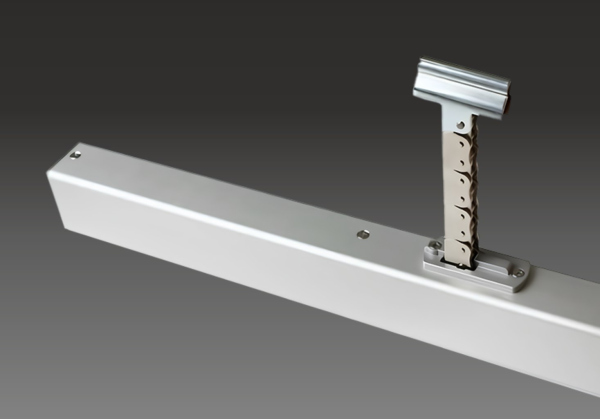

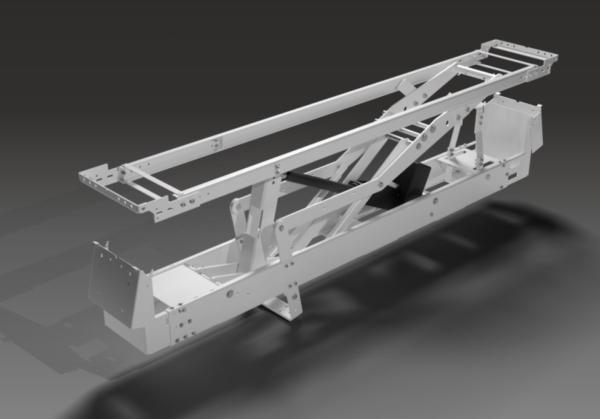

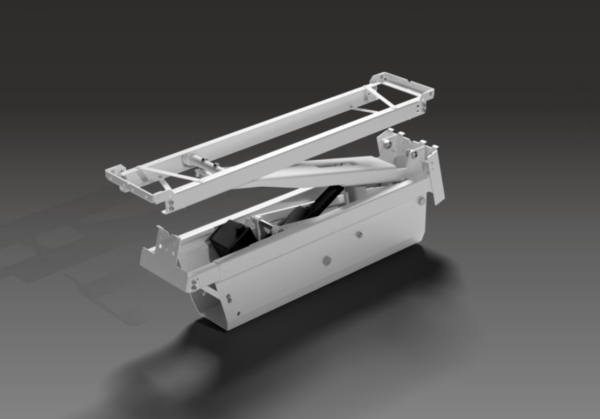

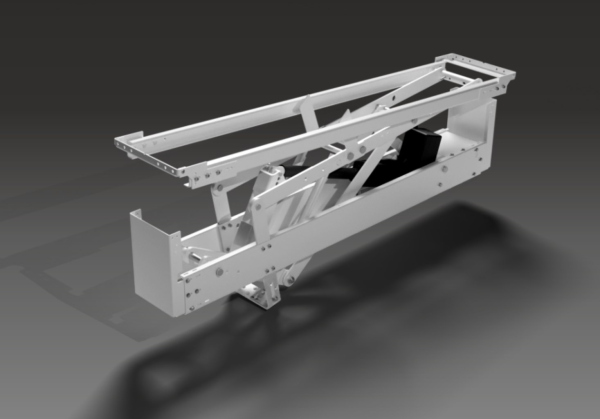

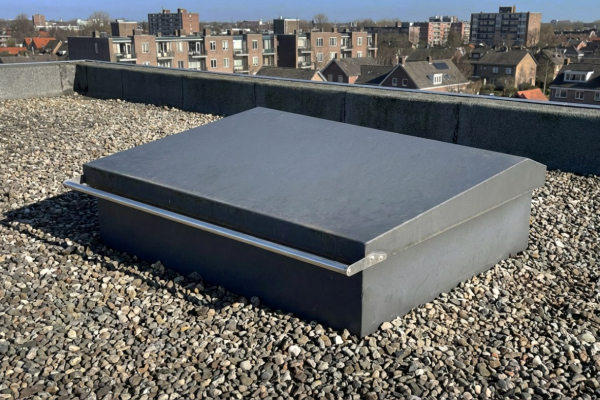

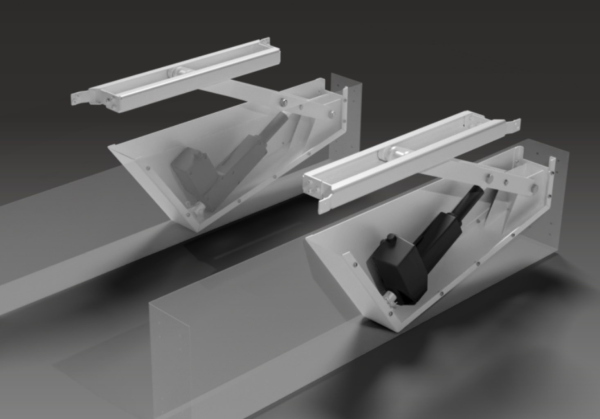

Приводы: линейка под разные условия эксплуатацииЧетыре типоразмера приводов покрывают диапазон от небольших люков до тяжёлых конструкций в заснеженных регионах: – МИНИ 4000Н – для люков шириной до 1100 мм, подъёмная способность до 300 кг; – СТАНДАРТ 6000Н – для средних и крупных люков шириной до 1400 мм, до 420 кг; – СТАНДАРТ+ 8000Н – для заснеженных районов и больших люков шириной до 2000 мм, до 500 кг; – ТРАВЕРС 8000Н – парные приводы, скрытые в кожух у основания люка, для конструкций, где видимые механизмы нежелательны. Все приводы рассчитаны на угол открытия 90–130°, окраска – любой RAL. Соответствие огнестойкости – ГОСТ 34720-2021.

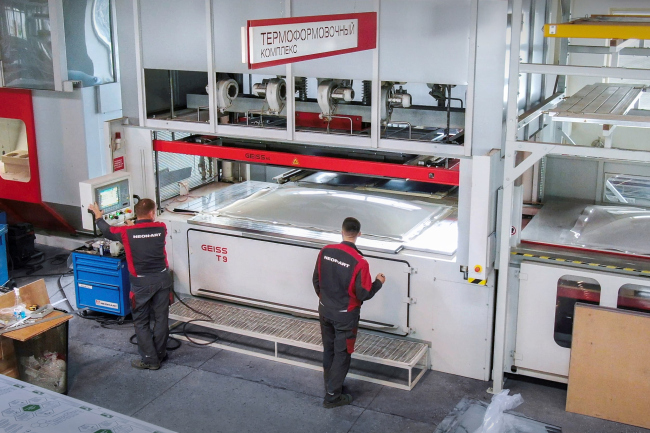

О производителе«Неон-Арт» – производственная компания с более чем 30-летней историей. Компания была основана в 1993 году как предприятие в сфере рекламы и визуальных коммуникаций и за годы работы прошла путь от изготовления рекламных конструкций до современного многопрофильного производства. Сегодня «Неон-Арт» располагает собственным производственным комплексом площадью 11 000 м², расположенным на территории общей площадью 25 000 м². В компании работает более 200 сотрудников. Ключевыми производственными компетенциями предприятия являются обработка листового металла, изготовление металлоконструкций и термоформовании пластиков. Собственная технологическая база позволяет реализовывать проекты различной сложности – от отдельных деталей и серийных изделий до крупных архитектурных конструкций. Именно накопленный производственный опыт в металлообработке и термоформовании пластика, наличие собственной производственной инфраструктуры и компетенции команды стали технологическим фундаментом для развития нового направления – ZENITART. Линейка ZENITART подходит для широкого спектра объектов различного назначения. Школы и медицинские центры – там, где важны равномерный свет и герметичность ограждающих конструкций. Спортивные комплексы с большепролётными пространствами и верхним светом. Бизнес-центры с высокими требованиями к качеству заполнения. Тепличные комплексы, где нужно максимальное светопропускание в сочетании со снеговой нагрузкой. Склады и производства, где зенитный фонарь – прежде всего инструмент экономии на электроэнергии. Среди реализованных объектов – школа в Ново-Савиновском районе Казани, ММДЦ «Москва-Сити», медицинский центр в Нижнем Новгороде, спортивный комплекс в Уфе. Такое разнообразие объектов закономерно: ZENITART позволяет комплексно решать задачи естественного освещения, вентиляции и пожарной безопасности для зданий различного назначения. До недавнего времени этот сегмент занимали европейские поставки – теперь есть российский производитель с полным циклом: от конструктива и заполнения до сертифицированной системы управления под отечественную нормативную базу.  Освещенность до установки зенитных фонарейФотография предоставлена ZENITART Освещенность после установки зенитных фонарейФотография предоставлена ZENITART Освещение цехаФотография предоставлена ZENITART Кровля производственного комплексаФотография предоставлена ZENITART Кровля производственного комплексаФотография предоставлена ZENITART Освещение помещенийФотография предоставлена ZENITART Освещение офисаФотография предоставлена ZENITART Кровля производственного комплексаФотография предоставлена ZENITART ЗЕНИТ ЗФ с заполнением из поликарбонатаФотография предоставлена ZENITART ЗЕНИТ ЗФ с заполнением из поликарбонатаФотография предоставлена ZENITART ЗЕНИТ ЗФ с заполнением из поликарбонатаФотография предоставлена ZENITART ЗЕНИТ ЗФ с заполнением из поликарбонатаФотография предоставлена ZENITART ЗЕНИТ ЗФ с заполнением из стеклопакетаФотография предоставлена ZENITART ЗЕНИТ ЛД с функцией дымоудаленияФотография предоставлена ZENITART ЗЕНИТ ЛВК противопожарный люк выхода на кровлюФотография предоставлена ZENITART ЗЕНИТ ЛВК противопожарный люк выхода на кровлюФотография предоставлена ZENITART ЗЕНИТ ЛВК противопожарный люк выхода на кровлюФотография предоставлена ZENITART Зенитный фонарь, оснащенный приводом открыванияФотография предоставлена ZENITART Привод «СТАНДАРТ»Фотография предоставлена ZENITART Привод "СТАНДАРТ+"Фотография предоставлена ZENITART ТраверсыФотография предоставлена ZENITART Цепной приводФотография предоставлена ZENITART Привод «МИНИ»Фотография предоставлена ZENITART Термоформирование купола зенитного фонаряФотография предоставлена ZENITART |
|
