Наверное, одним из самых популярных и перспективных полимеров, является тетрафторэтилен или ETFE в виде очень тонкой пленки – непосредственный родственник всем хорошо известного тефлона. Уже это родство говорит о некоторых очень полезных свойствах материала: прежде всего, о его способности отталкивать пыль и грязь, долго сохраняя внешний вид в любых, даже самых сложных, условиях. Чаще ETFE-мембрана применяется в навесах и покрытиях (в том числе многослойных, иногда с промежутками наполненными газом), например, стадионов, но и на фасадах вполне уместна.

Прежде всего, ETFE невероятно легкий материал. Вес подобного покрытия составляет всего 1-2 % от близкой по площади стеклянной поверхности, что позволяет существенно снизить нагрузку на конструкции здания, оптимизировать логистику, ускорить и удешевить строительство. Во-вторых, такая пленка легко перерабатывается, что делает ее популярной в условиях ресурсосберегающей экономики и широкого распространения устойчивого подхода в целом. Причем срок службы покрытия составляет не менее 30 лет, а с учетом неоднократной переработки может достигать и 100 лет без потери функциональных качеств. В-третьих, в отличие от стекла, полимерная пленка пропускает около 85% ультрафиолетовых лучей, что важно прежде всего для растений, при этом защищает от перегрева, уменьшая затраты на кондиционирование. В-четвертых, это очень прочный и эластичный материал, способный растягиваться в 3-4 раза и не рваться, что позволяет ему выдерживать серьезные ветровые нагрузки. Но даже если какой-то фрагмент оказался поврежден, например, птицами, его очень легко заменить и восстановить целостность. И наконец, для пленки ETFE доступны технологии цифровой печати, что позволяет наносить на нее различные узоры или изображения.

Поливинилхлорид, или хорошо всем знакомый ПВХ, более плотный, но тоже довольно долговечный материал (хотя он более подвержен воздействию ультрафиолета и со временем может пожелтеть или выгореть), обладает малым весом и легко обслуживается.

Вариантов использования фасадных светопроницаемых конструкций из полимеров в современных зданиях бесконечное множество, мы подобрали шесть очень разных иностранных проектов, демонстрирующих нестандарный и при этом практичный подход. (Светопрозрачные фасадные конструкции из поликарбоната были подробно рассмотрены в двух предыдущих обзорах отдельно для российских и для западных объектов.)

Конференц-центр и аудитория города Пласенсия

Проект: SelgasСano (Испания)

Пласенсиа, Испания
Заказчик: Администрация региона Экстремадура
Окончание строительства: 2017
Площадь: 7500 кв. м.

Мадридское бюро SelgasСano очень много работает с пропускающим свет пластиком и цветом, а также старается максимально использовать имеющейся рельеф участка. Например,  уже в своем офисе в лесу под Мадридом (2009) северную часть заглубленного вытянутого объема архитекторы закрыли изогнутыми листами прозрачного акрила толщиной 22 мм, а в летнем павильоне Галереи Серпентайн в Лондоне 2015 года покрыли стальную конструкцию цветной двухслойной оболочкой из полупрозрачного полимера ETFE.

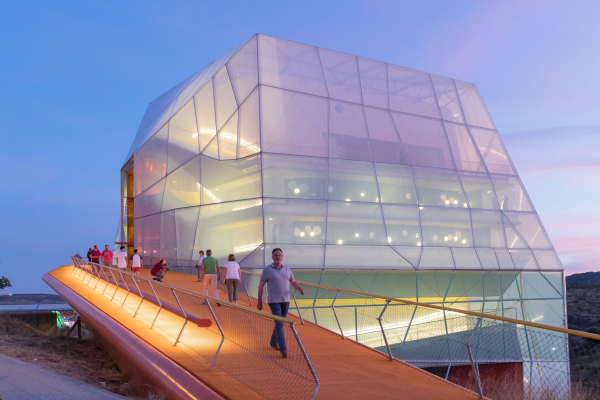

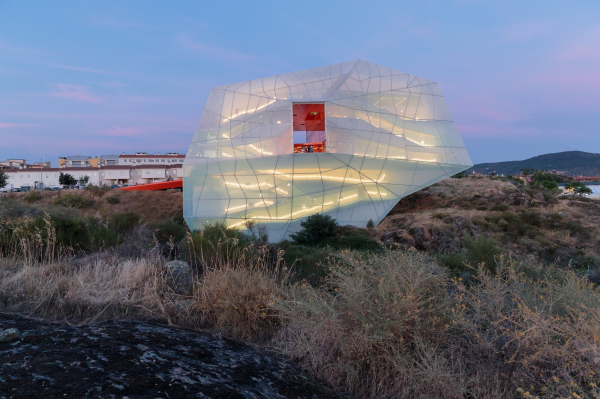

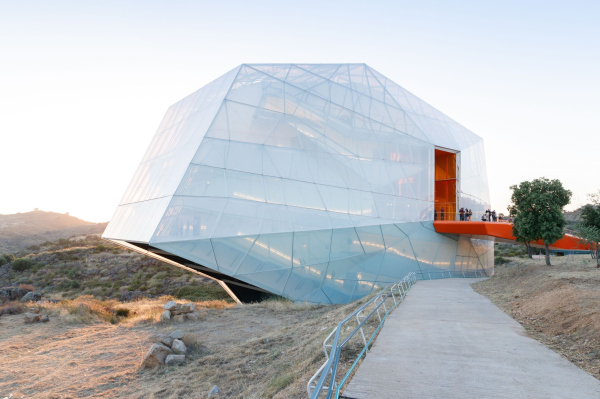

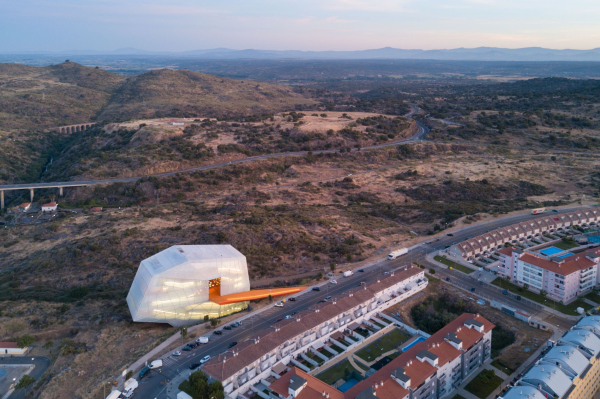

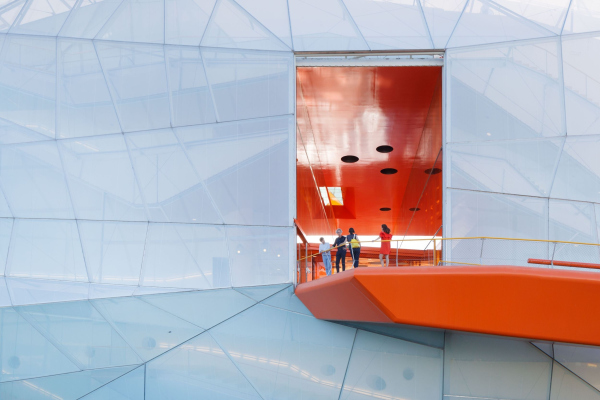

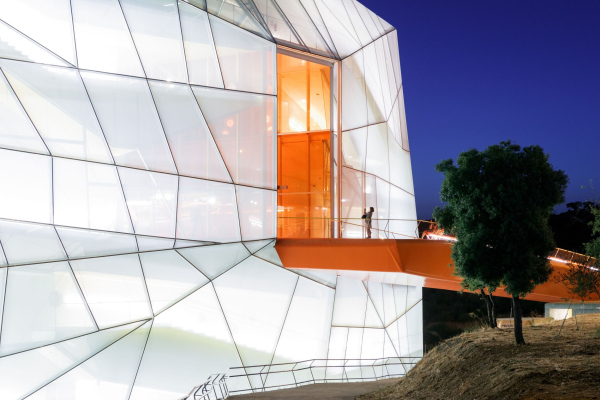

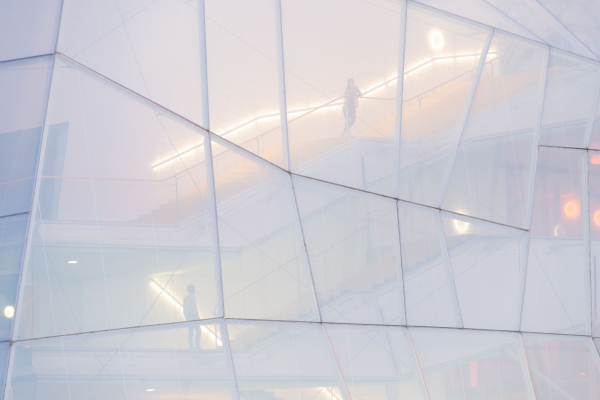

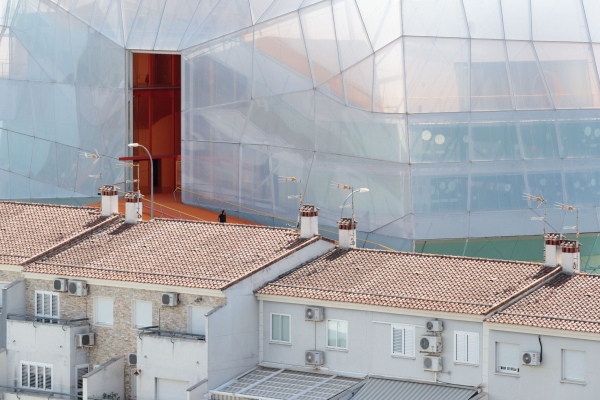

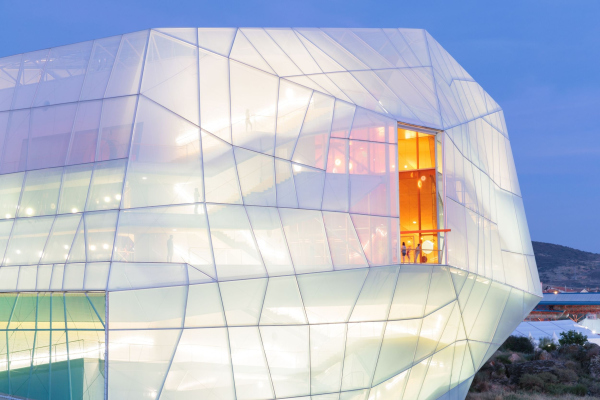

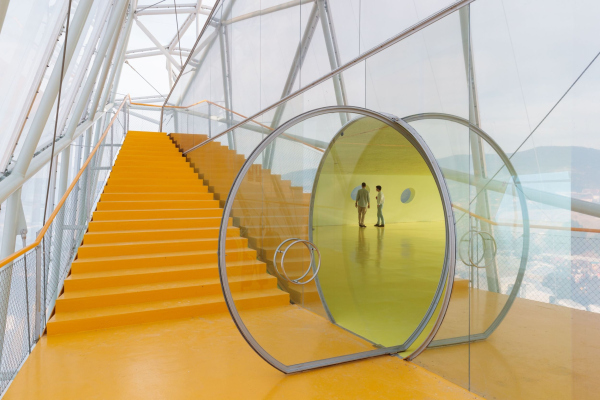

Конференц-центр в Пласенсии стоит на окраине, там, где природа встречается с городом. Здание напоминает гигантский валун и вознесено над ландшафтом на 17 метров, формально находясь уже за чертой застройки. Оно было задумано как главная архитектурная доминанта и новая точка притяжения для всего города. Центр занимает минимум земли на участке и связан с дорогой, проложенной намного выше, яркой оранжевой рампой – именно она служит входом. Внутри – зал на 300 мест (трансформируемый в три отдельных помещения), выставочные зоны и кафе.

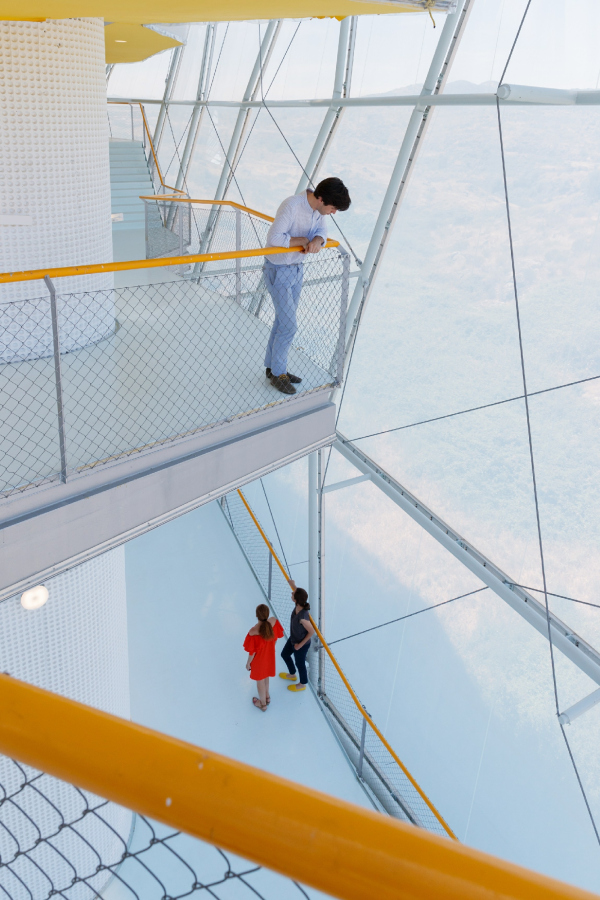

Определяющими в этом проекте становятся взаимоотношения между природой и искусственно созданной урбанизированной зоной. Постройка, которая, по мнению архитекторов, не может принадлежать сразу обоим противостоящим мирам, в результате оказывается своеобразным медиатором. Кроме собственно формы, важнейшую роль в этом играет продолжающий подиум также оранжевый проем-«каньон» высотой 12 м, из которого открываются виды на горы Сьерра-де-Гата. Сам же центр превращен в яркий, хорошо заметный с соседнего скоростного шоссе, светящийся фонарь. Нужного эффекта как раз и помогла добиться легкая и прочная полупрозрачная оболочка из белой и чуть зеленоватой пленки ETFE, закрепленной на стальных конструкциях.

Здание музыкальной компании Miyajishokai

Проект: Aisaka Architects’ Atelier (Япония)

Токио, Япония
Заказчик: Miyajishokai Co. Ltd
Окончание строительства: 2022
Площадь: 1708 кв. м.

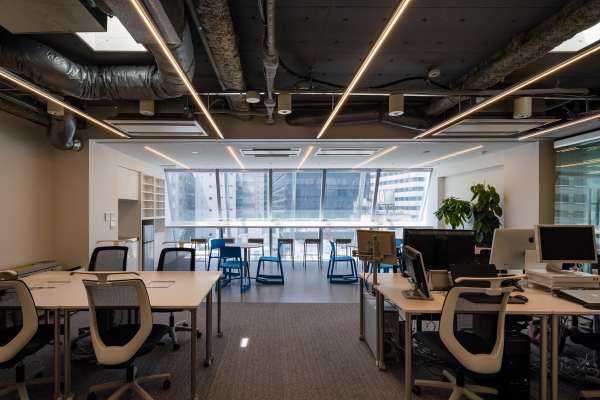

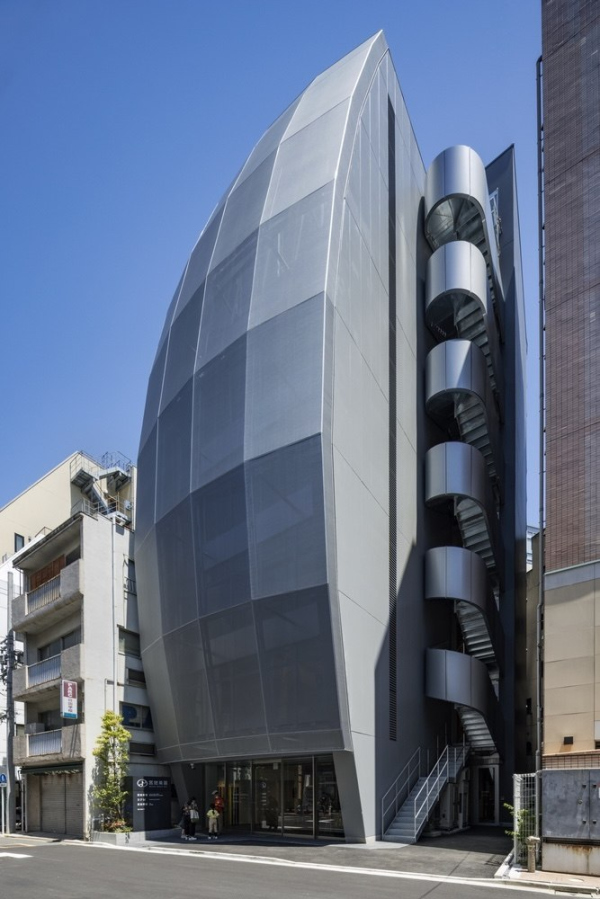

Здание, спроектированное Aisaka Architects’ Atelier для музыкальной компании Miyajishokai, расположено в престижном районе Тиёда, в историческом квартале Канда-Отяномидзу, известном прежде всего своими музыкальными магазинами. Кроме собственно административных помещений, внутри располагаются: магазин, репетиционные и учебные классы, зал для выступлений, студии и зоны хранения. Везде необходимо было обеспечить хорошую акустику, достаточную естественную освещенность, здоровый микроклимат и, одновременно, не нарушить личный комфорт сотрудников и учеников.

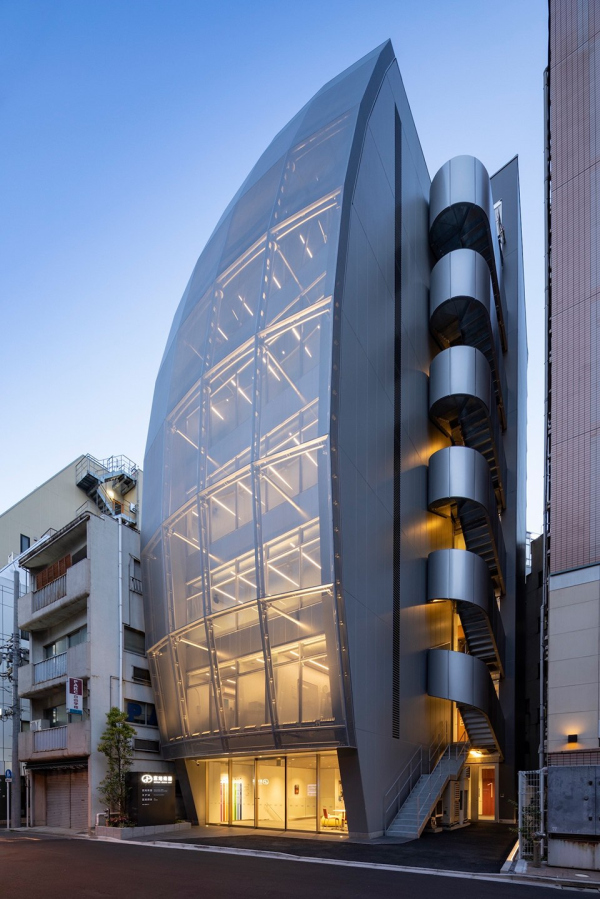

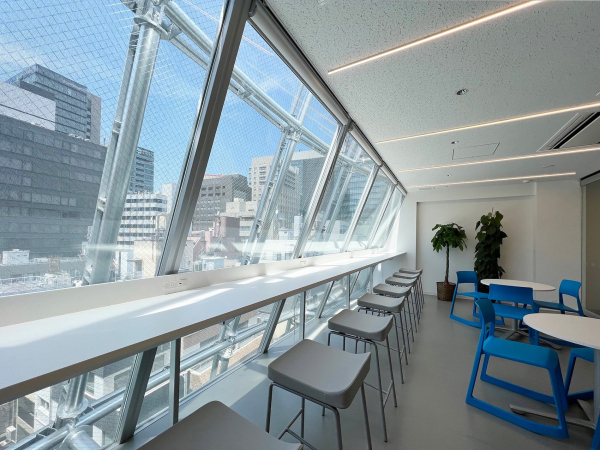

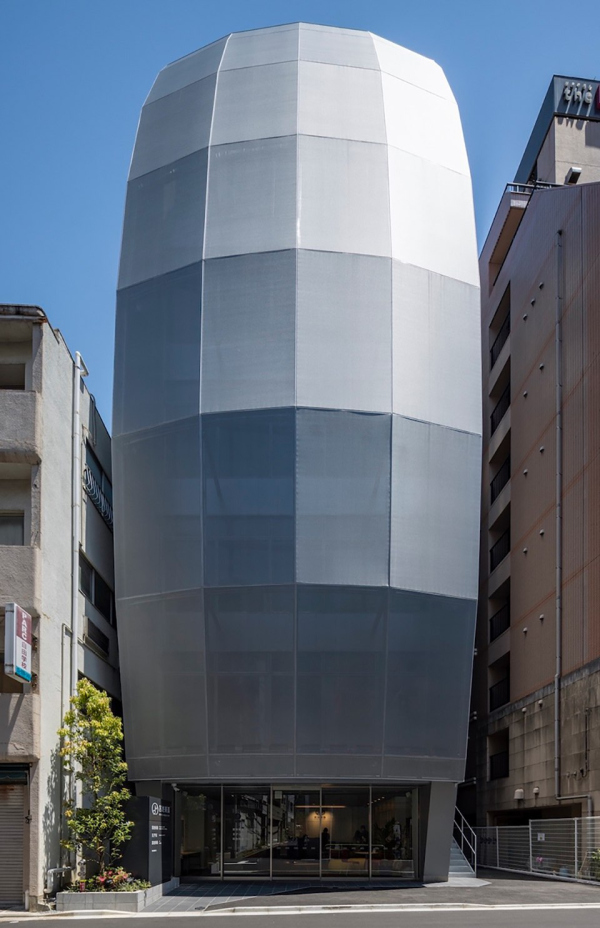

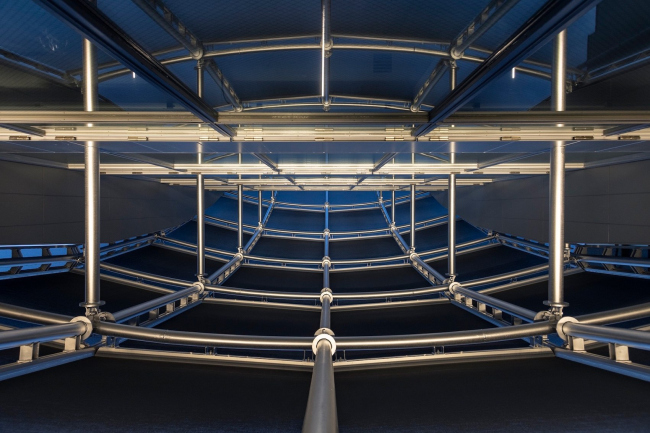

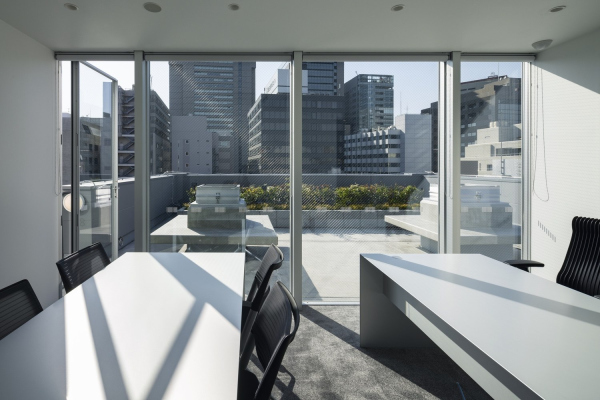

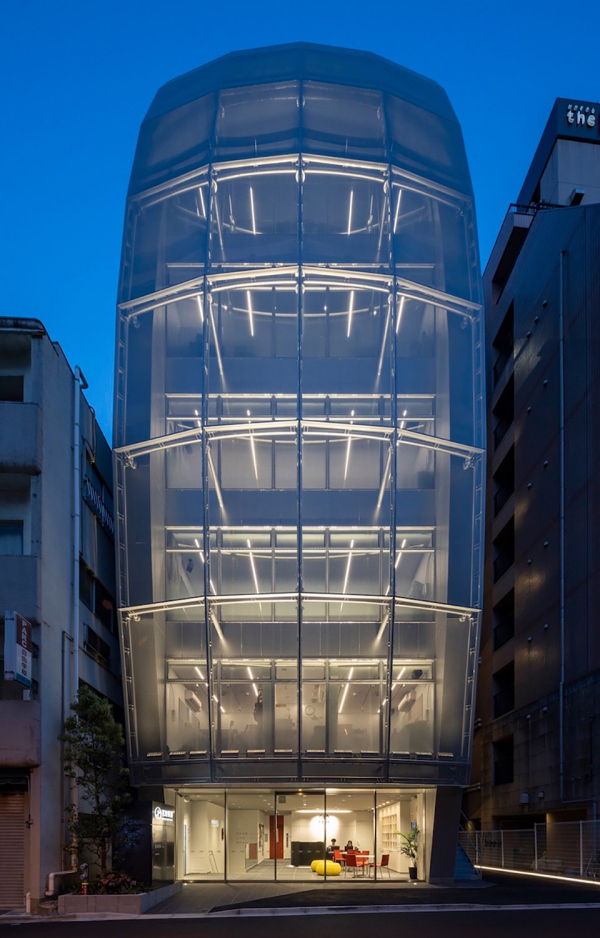

Максимально использовав возможности небольшого и довольно узкого участка, архитекторы превратили весь восьмиэтажный объем в подобие гигантской колонки, будто наполняющей музыкой близлежащие улицы. Добиться нужного эффекта помогли выпуклая форма и двойная оболочка фасада. Внутреннюю ее часть составляет сплошное прозрачное остекление, а снаружи оно затянуто сетчатой мембраной из полиэфирного волокна с ПВХ-покрытием бренда Tenseo Frontside 381, произведенной Serge Ferrari Group.

Легкий, гибкий и прочный материал унифицирует внешний вид постройки, отражает до 70% тепла, позволяя существенно (около 30%) сэкономить на кондиционировании, и блокирует слишком яркий слепящий свет. При этом достаточно крупные ячейки сетки пропускают воздух и дают возможность находясь внутри сохранить связь с окружающей средой. Мембрана хорошо выдерживает ветровую нагрузку, обладает огнеупорными свойствами и, благодаря своему небольшому весу, не создает дополнительной нагрузки на конструкции здания. Кроме того, риск падения отдельных элементов фасада также практически нулевой, специального ухода сетка не требует, а потерявшие внешний вид и рабочие характеристики фрагменты легко заменить и можно отправить в переработку.

Коворкинг Second Home London Fields

Проект: Estudio Cano Lasso Arquitectos (Испания)

Лондон, Великобритания
Заказчик: Second Home
Окончание строительства: 2019
Площадь: 1813 кв. м.

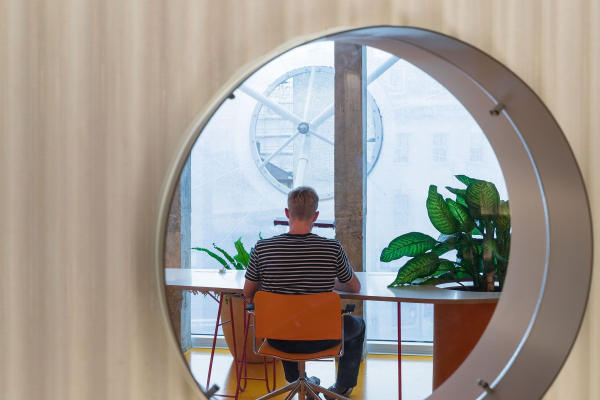

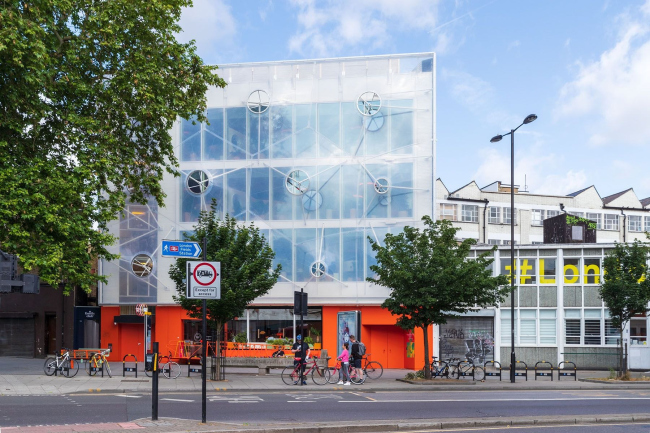

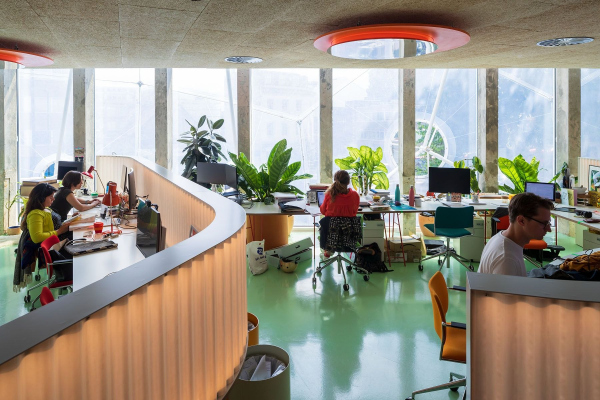

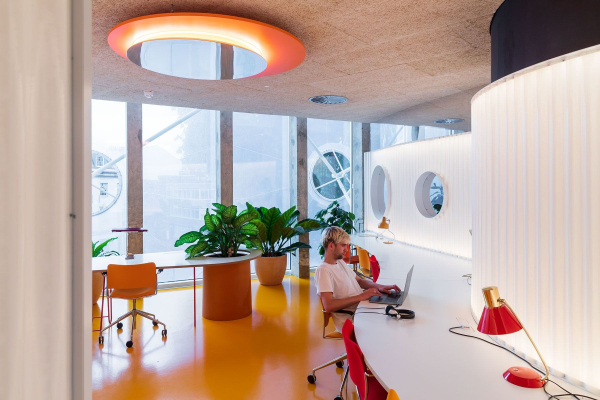

В оживлённом районе Хакни (Восточный Лондон) испанские архитекторы из Estudio Cano Lasso адаптировали существующую постройку под нужды коворкинг-сети Second Home. Здание имеет богатую историю: сначала здесь стоял театр, затем кинотеатр «Молли-холл», разрушенный во время Второй мировой. В 1960-е годы возвели четырёхэтажный модернистский объём, который и подвергся масштабной реконструкции. Архитекторы с особым вниманием отнеслись к реставрации немногих сохранившихся исторических элементов фасада здания.

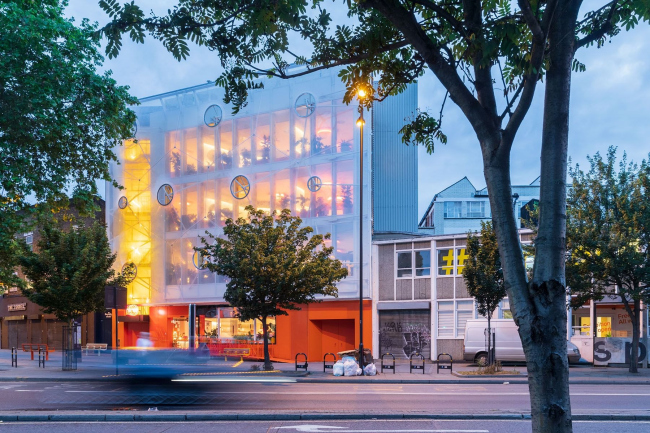

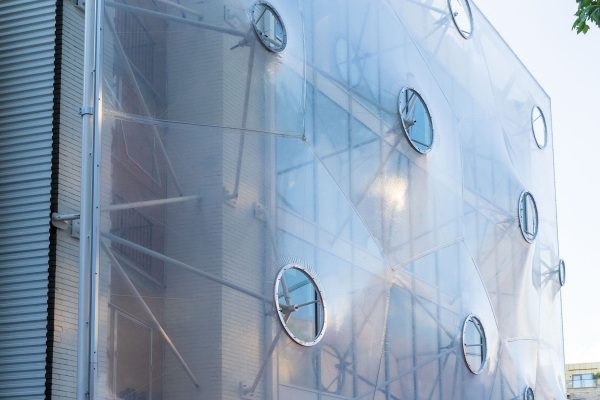

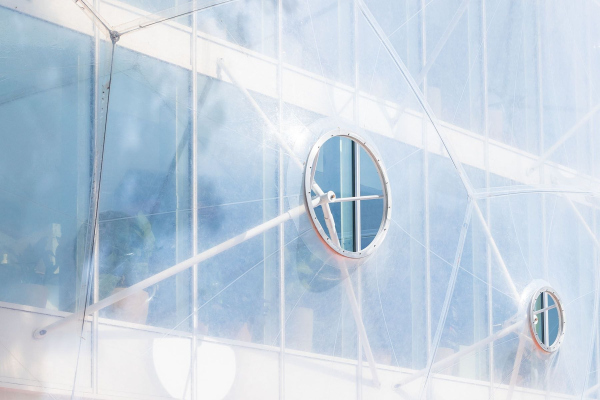

Новый фасад должен был стать не просто заметной доминантой на пересечении двух улиц, а транслировать городу смелость и творческую энергию ярких и динамичных внутренних пространств. Вспомнив историю римской императрицы Поппеи, закрывавшей лицо тонкой полупрозрачной вуалью, архитекторы попытались найти ей современное выражение. После долгих раздумий и поисков, в качестве основного материала выбрали ETFE-мембрану – ее матовая фактура, по их мнению, лучше всего маскировала некоторую тяжеловесность самой постройки и создавала необходимый завлекательно-таинственный эффект.

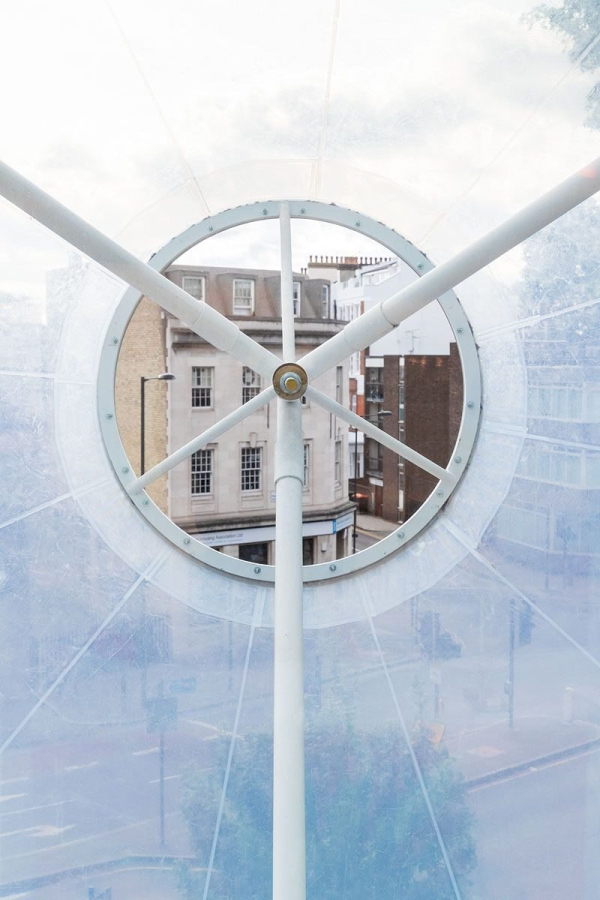

Опираясь в целом на опыт Фрая Отто, архитекторы разработали собственную конструктивную схему. Сложность состояла в вертикальном положении полотна мембраны, что не давало возможности использовать деформирующую силу тяжести для создания рельефа, приходилось полагаться исключительно на силу натяжения, которая должна была противодействовать не только весу самого материала, но и ветровым нагрузкам, передавая их на несущие конструкции самого здания. В результате главными элементами, позволяющими перераспределять действующие силы, стали сверхлегкие металлические треноги, удерживающие кольца, на которых растянута мембрана. Мотив круга таким образом становится самым важным и затем многократно в разных вариантах повторяется в отделке интерьеров.

Центральный вокзал Хемница

Проект: Grüntuch Ernst Architekten (Германия)

Хемниц, Германия
Заказчик: VMS – Транспортное объединение Средней Саксонии
Окончание строительства: 2016
Площадь: 13 000 кв. м.

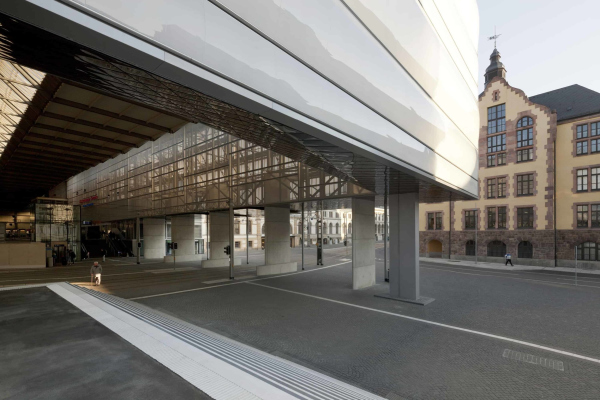

Главный железнодорожный вокзал третьего по величине города Саксонии Хемница был построен еще в середине 19 века. В первой половине 2010-х он пережил очередную из целого ряда значительных реконструкций. Предыдущая была проведена еще в 1970-ые, когда сильно пострадавшие еще во Вторую мировую войну оригинальные стальные конструкции перронного зала 1910 года были снесены и заменены новыми с типичными для своего времени фасадами из стекла и бетона.

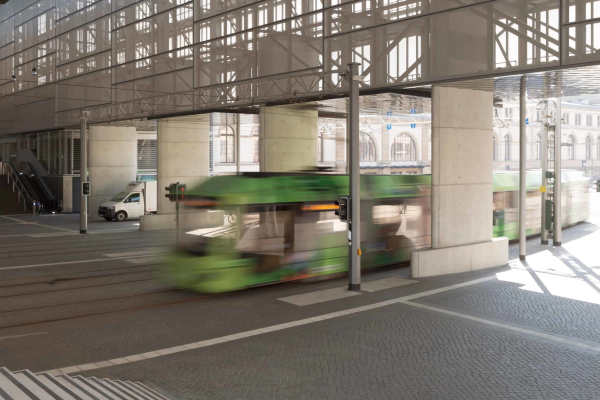

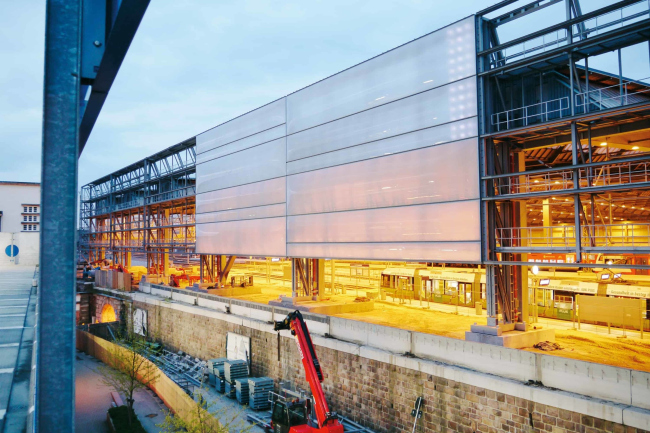

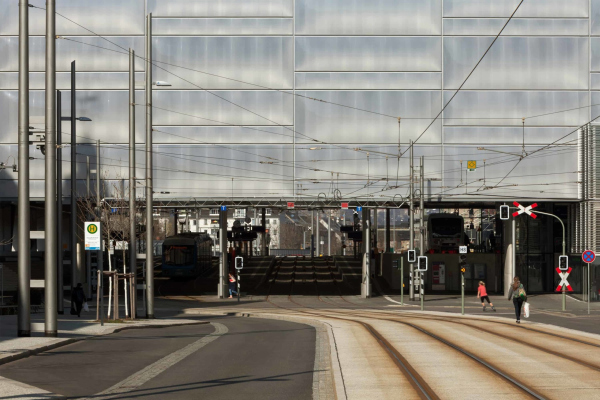

Последний проект, разработанный берлинским бюро Grüntuch Ernst Architekten совместно с конструкторами Buro Happold, предусматривал почти полный демонтаж позднемодернистской постройки с сохранением лишь опор и конструкций, что позволило максимально открыть зал городу. А место бетона и стекла на двух основных фасадах заняла легкая, полупрозрачная ETFЕ-оболочка из более 100 надутых газом «подушек» длиной 27 м, но разной высоты, расположенных в шахматном порядке. Они создают эффект замкнутого, завершенного объема – скульптурного и активного, – но при этом сложное кружево металлических конструкций все же просматривается снаружи, а внутри достаточно естественного света.

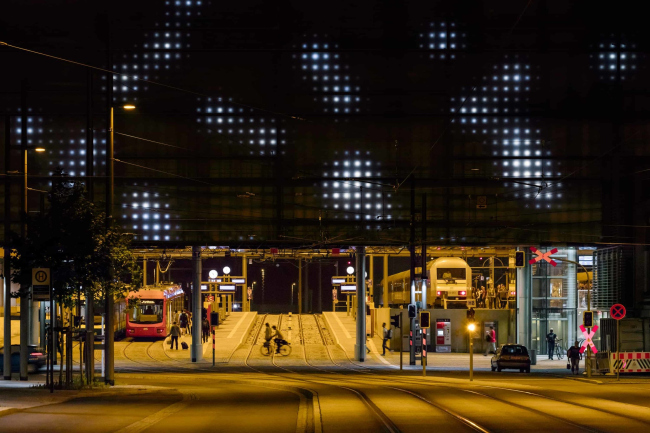

В вечернее же время образ кардинальным образом меняется благодаря внутренней цветной подсветке. Всего понадобилось установить 3850 диодов, которые создают на фасаде подвижные узоры. Не слишком яркий и, в целом, сохраняющий свою минималистичность медиафасад таким образом привлекает взгляды и наглядно демонстрирует идею постоянного движения. В конечном итоге возникает комфортное и защищенное общественное пространство, тесно связанное с городом.

Кафе, читальня и кинозал «Внизу в облаках»

Проект: Practice on Earth (Китай) и Increments Studio (Австралия)

Нинбо, Китай
Заказчик: Сельскохозяйственный акционерный экономический кооператив деревни Дунао
Окончание строительства: 2024
Площадь: 290 кв. м.

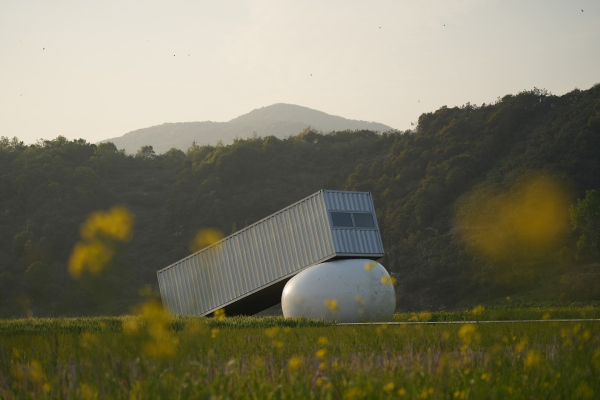

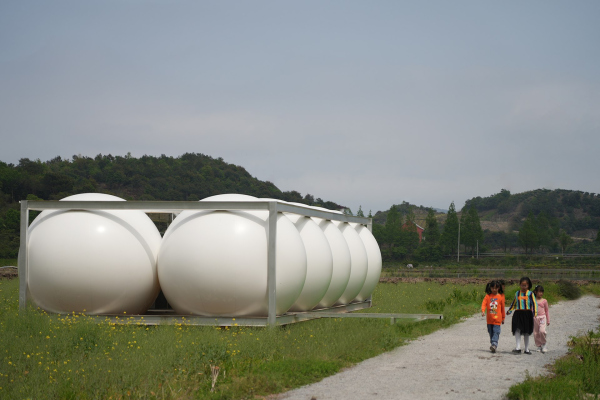

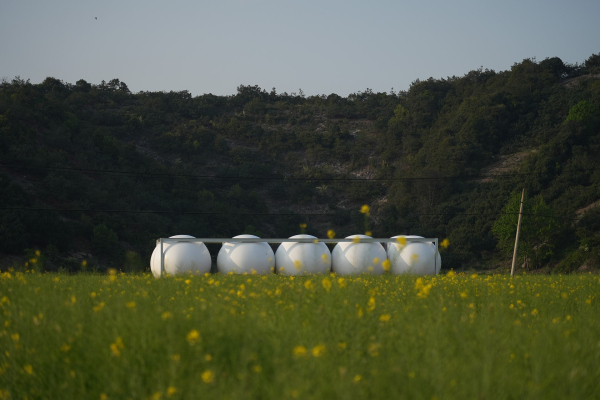

Совсем иначе используют полимерные конструкции архитекторы бюро Practice on Earth и Increments Studio в своем концептуальном проекте – вполне, впрочем, практичной инсталляции «Внизу в облаках». Расположена она в сельской местности, на ферме в деревне Дунао недалеко от города Нинбо буквально в окружении рисовых полей и живописных холмов. Все три объекта были разработаны и возведены очень быстро (с октября 2023 по март 2024 года), для чего использовались остатки конструкций, стальные контейнеры и белые надувные элементы от Shanghai Congxi Equipment.

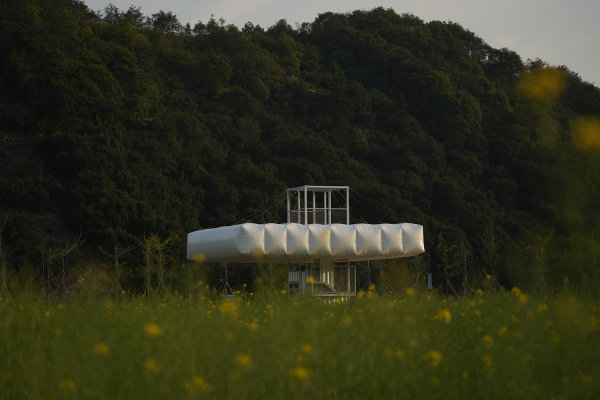

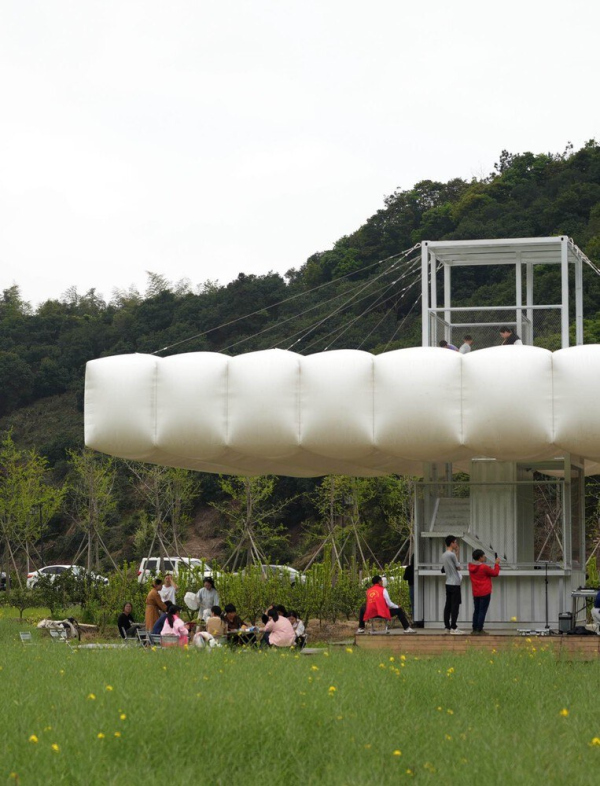

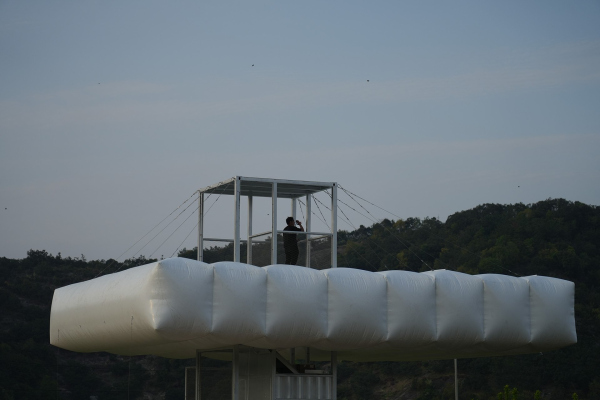

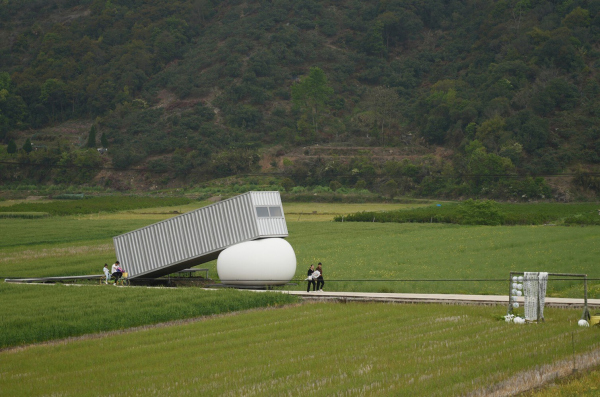

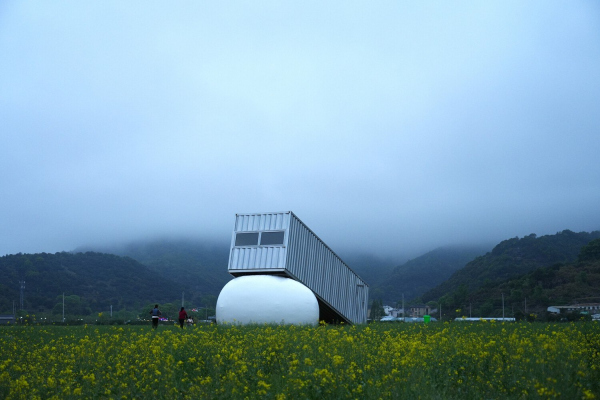

«Облачное кафе» находится прямо на въезде, на месте неиспользовавшейся бытовки. Внизу, в вертикально установленном контейнере размером 3х3х8 м работает бар, над которым надут широкий скульптурный навес. Выше оборудована смотровая площадка, куда можно попасть только пройдя сквозь это «облако». На месте старого рекламного щита возведен скромный кинозал площадью всего 30 м. Его образует наклонный контейнер, один торец которого опирается на немного сплющенный надутый шар белого цвета. Внутри него спрятаны опоры, а также необходимое оборудование систем отопления, вентиляции и др. Благодаря этому ничто не нарушает чистоту форм. Читальный павильон, собранный из семи надувных сфер, расположился у подножия холма.  Здесь всё построено на контрастах: игра теней, мягкая обшивка сфер и жёсткий металл, алюминиевый потолок и стальные столешницы.

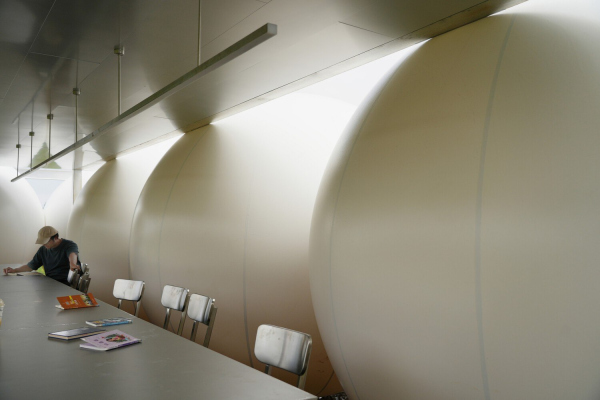

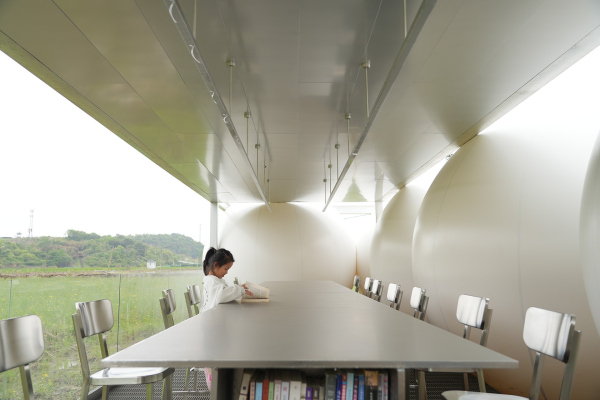

Несмотря на демонстративную временность объектов, все они задуманы, как постоянные. А для реализации идеи потребовалось испытывать уменьшенные и полноразмерные модели и проводить эксперименты с материалами; что-то корректировалось уже на месте. Для навеса кафе потребовалась сетка из ПВХ с постоянным поддувом двумя насосами. В двух других объектах использовались герметичные сферы из ПВХ.

Винный бар «Аюттхая»

Проект: Bangkok Project Studio (Тайланд)

Аюттхая, Тайланд
Заказчик: Soraya Visitsopa
Окончание строительства: 2017
Площадь: 215 кв. м.

Древний город Аюттхая в 70-ти км к северу от Бангкока на протяжении 400 лет (XIV-XVIII вв.) являлся столицей царства и его историческая часть включена в список Всемирного наследия ЮНЕСКО. Основатель бюро Bangkok Project Studio Бунсерм Премтхада попытался создать новую достопримечательность, современный объект для туристов и ценителей вина, активно контактирующий тем не менее с прошлым и традицией.

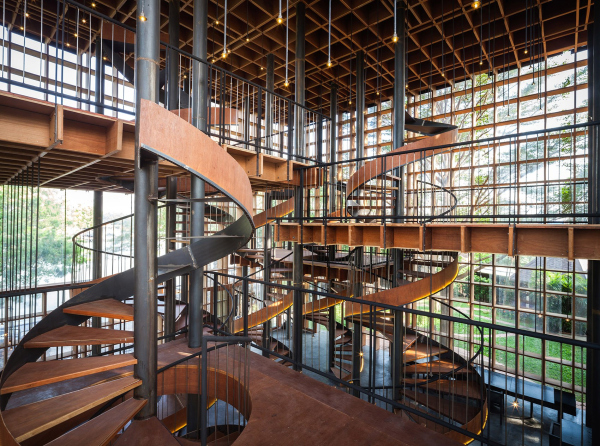

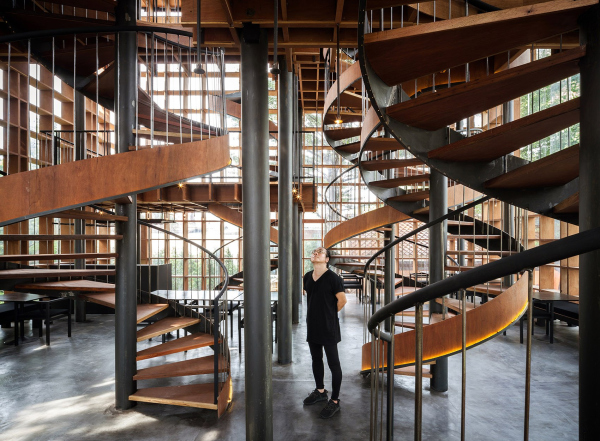

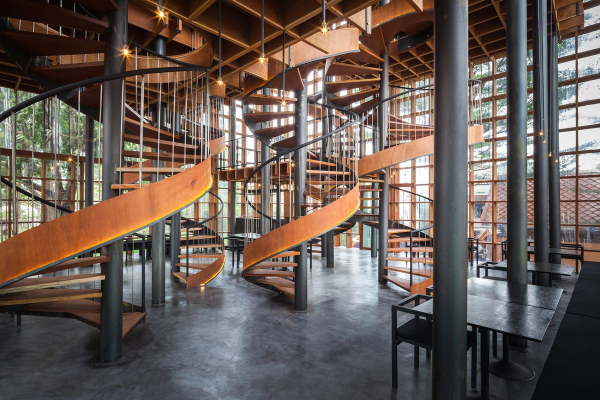

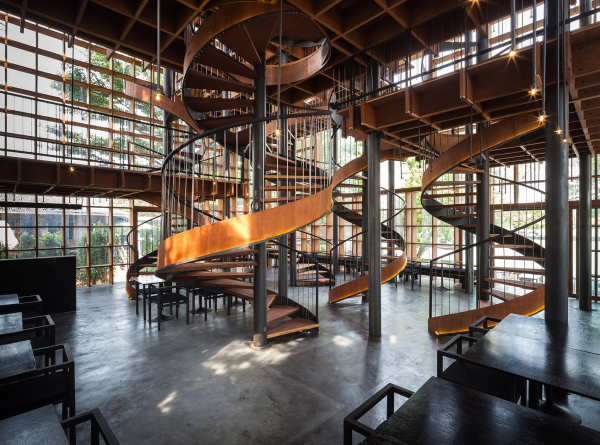

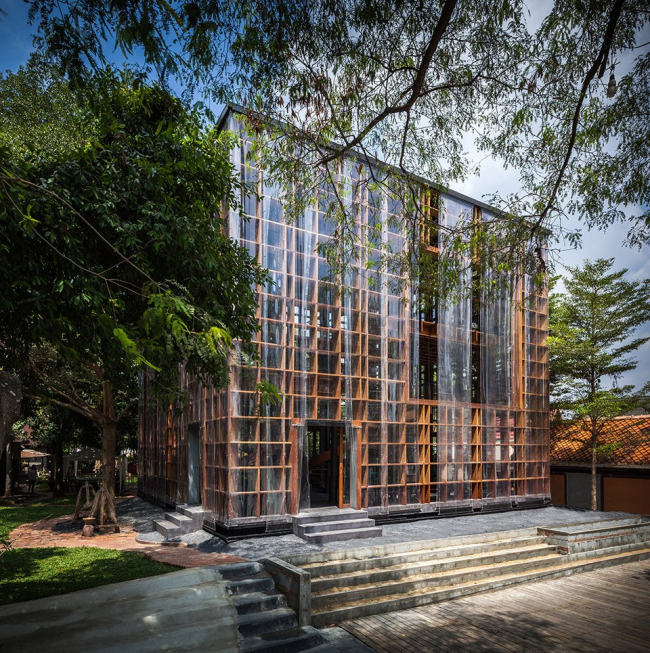

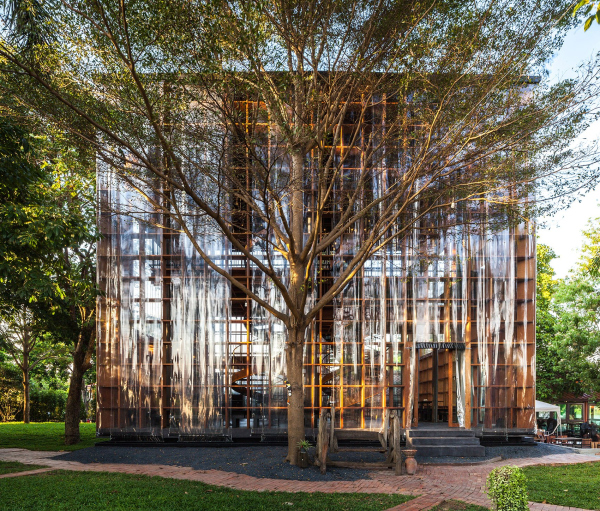

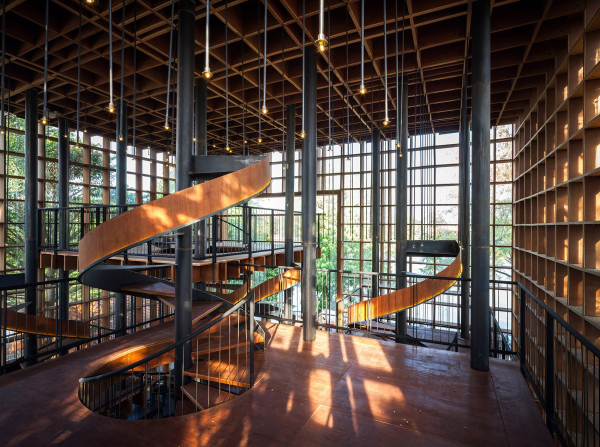

Объем винного бара «Аюттхая» близок кубу (он имеет основание 9х9 м и высоту 11 м) и выполнен из усиленной сталью и просмоленной фанеры. Вроде бы временный и не слишком надежный материал в данном случае демонстрирует прочность и постоянство. Внутреннее пространство едино, но имеет четыре разной высоты платформы, к которым ведут пять эффектных винтовых лестниц, используемых как несущие элементы. Вся инфраструктура бара и сидения расположены при этом внизу, а поднявшись наверх можно с разных ракурсов любоваться красивыми видами на лес и реку.

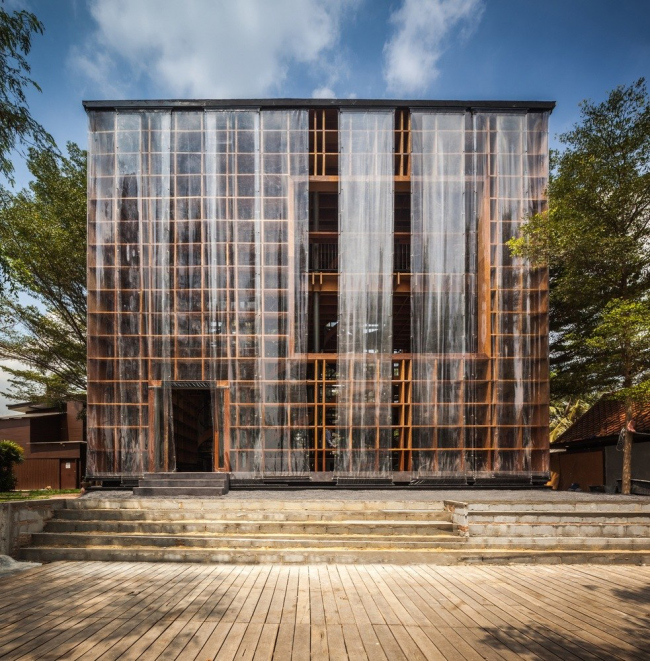

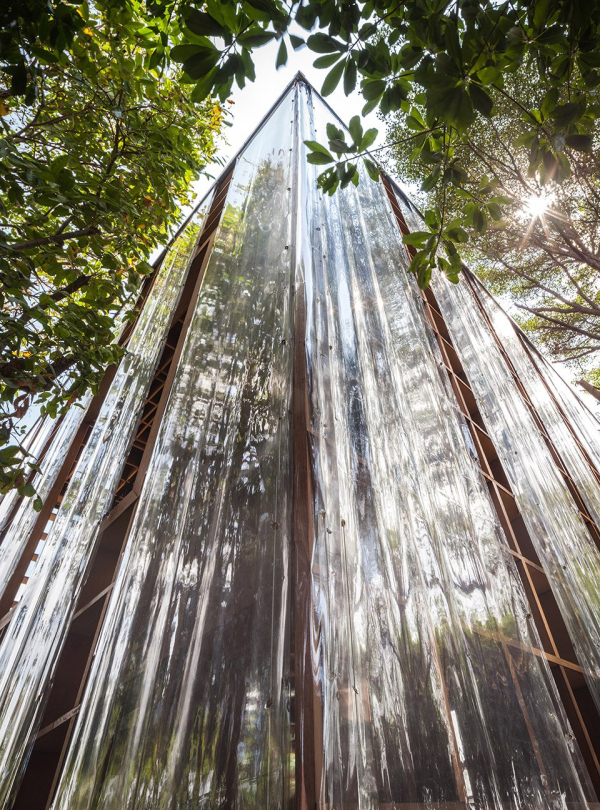

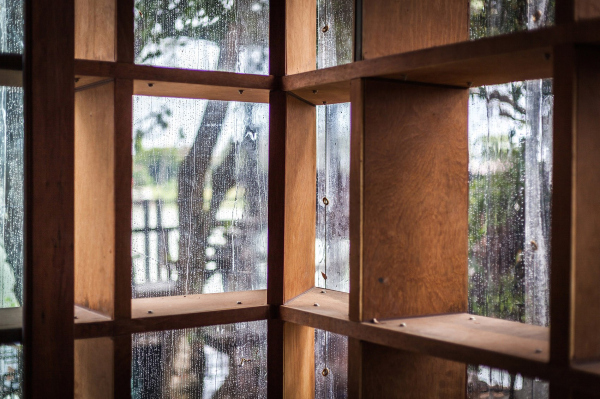

Эта связь с окружением стала краеугольным камнем всей концепции. Поэтому на сборно-разборной решетчатой конструкции, идею которой подсказало устройство местных деревянных домов, с внешней стороны закреплены листы прозрачного ПВХ толщиной всего 1 мм. Их немного волнистая поверхность со стороны напоминает струи дождя, придавая всему происходящему внутри некий флер загадочности. Эта оболочка смягчает жесткую геометрию форм, оставляя ее при этом хорошо считываемой.

***

Интересно, что именно пластик и полимеры, казалось бы, далекие от экологической повестки и сегодняшней установки на ответственное потребление и циклический подход, оказываются для современных архитекторов важнейшим средством выстраивания тесных взаимоотношений не только с индустриальным контекстом, но и с природной средой. Именно они позволяют и продемонстрировать максимальную открытость, и остаться верным принципам устойчивого строительства. Благодаря прозрачным и легким конструкциям возникает эффект дематериализации и меняется восприятие массы здания. Еще один важнейший запрос нашего времени на который полимеры позволяют ответить – гибкость и адаптивность проектируемых объектов. Все вышеперечисленное опровергает представление о полимерах, как о бюджетной альтернативе традиционным материалам. В настоящее время полимеры стали полноценным, заслуживающим уважения инструментом, обеспечивающим архитекторам и проектировщикам высокую степень свободы при разработке объёмных и художественных решений.
