Моллирование от Modern Glass: гибкость без ограничений |
|
|
Дмитрий Леонов |
|
| Объект: | |

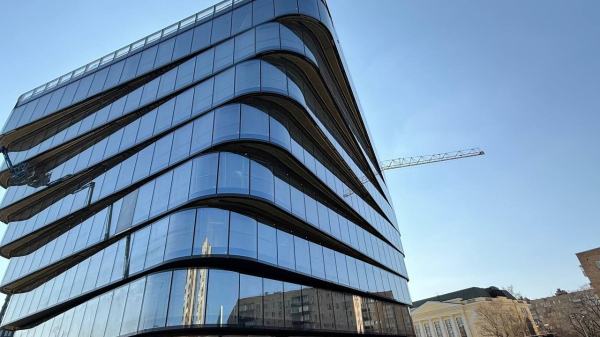

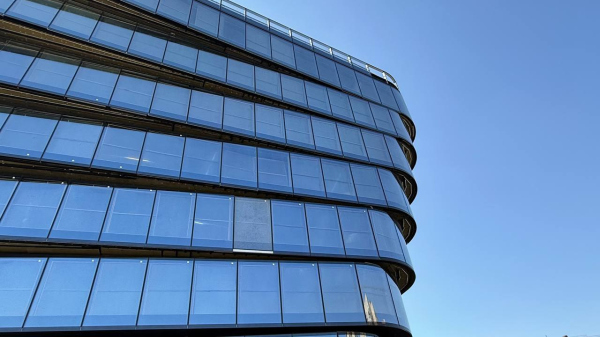

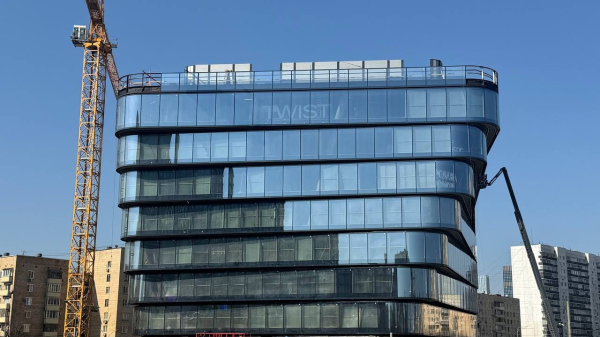

| БЦ Twist на Бутырской улице | |
| Адрес: | |
| Россия, Москва. Бутырская улица, з/у 1 | |

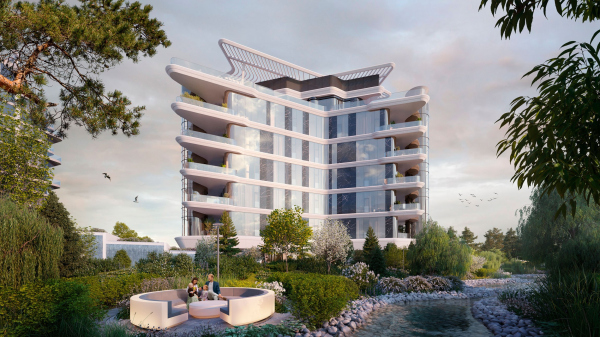

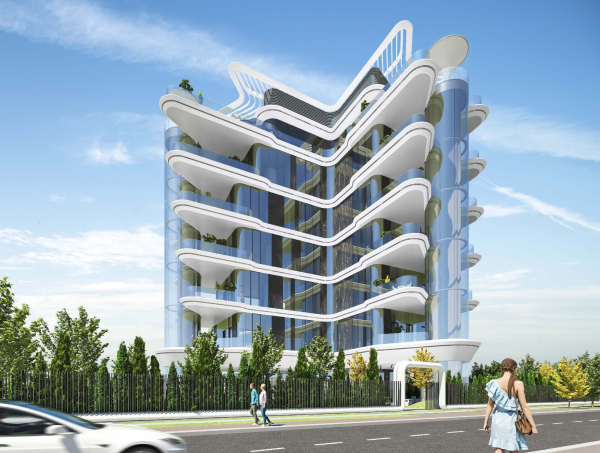

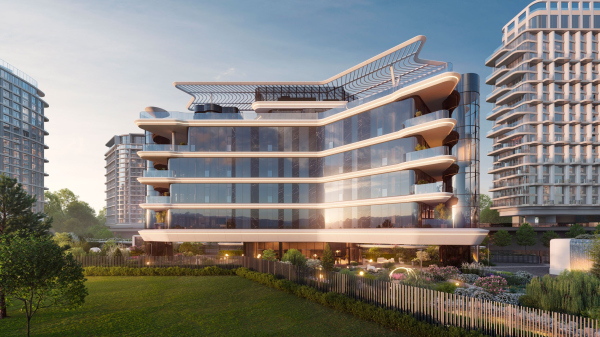

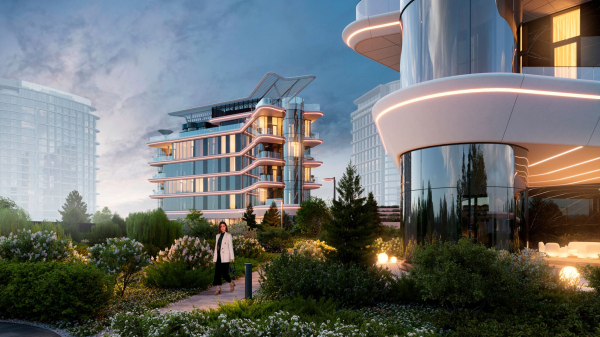

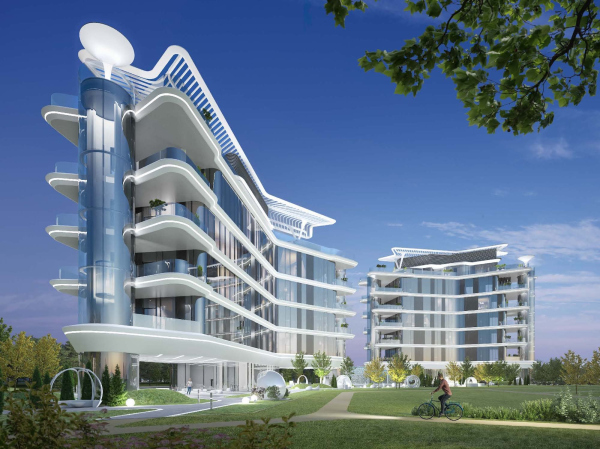

| Остров X | |
| Адрес: | |
| Россия, Москва. улица Нижние Мневники, квартал 10, земельный участок 14 | |

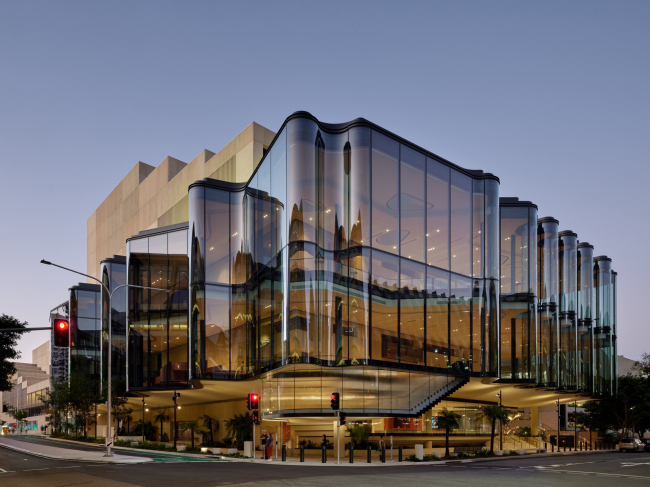

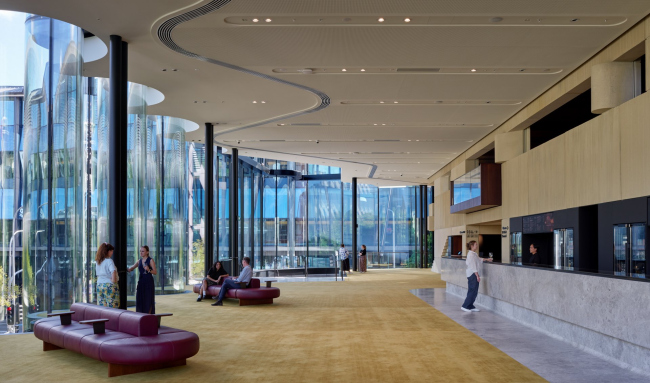

| Театр «Глассхаус» | |
| Адрес: | |
| Австралия, None, Брисбен. | |
| Мастерская: | |
| Modern Glass | |
|
Технологии компании Modern Glass позволяют производить не просто гнутое стекло, а готовые стеклопакеты со сложной геометрией: сверхмалые радиусы, моллирование в двух плоскостях, длина дуги до 7 м – всё это стало возможно выполнить на одном производстве. Максимальная высота моллированных изделий достигает 18 м, благодаря чему можно создавать цельные фасадные поверхности высотой в несколько этажей без горизонтальных стыковочных швов, а также реализовывать сложные комбинированные решения в рамках одного проекта.
Типы гнутья и их применениеВыразительный запоминающийся фасад почти никогда не создаётся с помощью одного-единственного приёма, как правило, это всегда грамотная комбинация технологий. Это как конструктор, где у каждой детали своя роль. В России одной из компаний, которые могут создавать сложнейшие стеклянные фасады полностью на одном производстве, комбинируя разные технологии гибки, является . Пространственные формы – сферы, S-образные переходы, конусы, L‑образные элементы, одним словом то, что раньше приходилось собирать по миру, теперь делается на одной линии. При продольном (или цилиндрическом) моллировании стекло плавно нагревается до пластичного состояния с помощью валов в печи закалки, принимая необходимый изгиб. Данный тип гнутья является наиболее популярным, применяется, например, для изготовления перекрытий и входных групп, где требуется закрыть несколько этажей или создать протяженный фасад с постоянной кривизной. У Modern Glass длина прямого участка достигает 18 000 мм при ширине (длине дуги) до 3 200 мм. Минимальный радиус продольного гнутья – 600 мм, данное значение является поистине экстремальным. Благодаря имеющемуся комплексу оборудования Modern Glass может гнуть как позитивно, так и негативно, сохраняя положение низкоэмиссионного покрытия в правильной позиции, поэтому стеклопакеты не теряют свои энергоэффективные свойства, а весь фасад, вне зависимости от сложности изгибов, сохраняет единый оттенок. Поперечное моллирование применяется в случаях, когда длина дуги превышает 3 210 мм. Технология востребована при остеклении углов зданий, создании сложных форм и крупных полуцилиндров. Длина дуги здесь достигает 7 000 мм при высоте прямого участка до 3 000 мм. Минимальный радиус для поперечного гнутья – от 2 000 мм (зависит от толщины стекла и длины дуги). Конусное, J, S – образное моллирование применяется в случае наличия двух разных радиусов на одном изделии (конус), при наличии прямого и гнутого участка на одном изделии (J-форма), при наличии двух гнутых участков на одном изделии (S-форма). Полноценные трехмерные конструкции из стекла позволяют задать геометрию и форму всему зданию. Сферическое моллирование (гнутье в двух плоскостях) – пожалуй, самый сложный элемент в арсенале архитекторов. Лист стекла изгибается не в одну сторону, как цилиндр, а одновременно в двух направлениях. Стекло гнется одновременно по длинной и короткой стороне, принимая сложную форму – фрагмент сферы (двояковыпуклую или двояковогнутую). Фиксированных радиусов нет, каждый проект уникален. Технология применяется для куполов, нестандартных архитектурных решений, плавных переходов с вертикального фасада на горизонтальный. Идеальный результат достигается, когда сферическое изделие проектируется совместно с конструкцией – тогда геометрия точно вписывается без доработок на объекте. При проектировании важно учитывать ограничения: минимальный радиус кривизны зависит от толщины стекла и составляет от 1 500 до 4 000 мм (уточняется под проект); минимальные габариты изделия – 330 мм по короткой стороне и 800 мм по длинной, меньшие изделия не гарантируют качественной вытяжки формы. Реализованные объектыЗапуск линии моллирования сопровождался у Modern Glass переходом сразу к сложным проектам. Деловой центр TWIST  Футуристичное здание (арх. ADM) с необычной «закручивающейся» формой вырастает из земли, подобно вихрю. Каждый последующий этаж по площади больше предыдущего. Моллированное панорамное остекление формирует динамичный силуэт, где эффект непрерывной спиральной поверхности получается за счет чередования близких, но различающихся радиусов кривизны (3875, 3907, 3913, 3950, 3951 мм). Вечерняя подсветка акцентирует мощную пластику фасада. Общий объем гнутых стеклопакетов составил 750 м² при 4 820 м² прямых, применены изделия с краевым окрашиванием. ЖК «Остров Х» (10 квартал), Мневники Дома-виллы на берегу Москвы-реки (арх. «Горпроект», мастерская «Лаптев и Партнеры») получили фасады с закругленными углами из моллированного стекла. На данном объекте реализован сверхмалый радиус гнутья 600 мм, при этом оптика изделий остается идеальной, без искажений, «волн» и эффекта граненого стакана. Объем моллированных изделий в проекте – около 550 м². «Работа над проектом велась с первого эскиза. Архитекторы создали потрясающую концепцию криволинейного фасада, но заложенные в проект радиусы изгиба выходили далеко за рамки стандартных производственных возможностей. Мы сели за один стол с архитекторами. Задача была не сказать «это невозможно», а найти решение, как сделать это возможным – оптимизировать геометрию, сохранив архитектурный замысел. Параллельно к работе были подключены производители стекла, скорректированы и согласованы все формулы. И в финале – изготовлены «живые» образцы, чтобы команда проекта могла сделать финальный выбор прямо на объекте. Как итог: концепция была сохранена на 100%, и фасад реализуется в полном соответствии с первоначальной идеей архитектора", – рассказали в Modern Glass. Club House, Астана Проект демонстрирует возможности продольного гнутья с чередованием вогнутых (негативных) и выпуклых (позитивных) поверхностей. Разнонаправленные изгибы создают динамичную пластику фасада и сложную светотеневую игру в течение дня. Общий объем гнутых стеклопакетов – 150 м² при 1 200 м² прямых, радиусы варьируются от 1 100 до 3 080 мм, размеры изделий – 4 000×2 000 мм и 4 000×1 500 мм. Наиболее требовательными технологически стали крупноформатные панели: два гнутых стеклопакета размером 7 500×2 400 мм с радиусом 3 080 мм и пять прямых стеклопакетов того же габарита. Стоит отметить, что изделия длиной более 7 метров требуют особого контроля на всех этапах производства– от раскроя стекла, его механической и термической обработки до логистики и монтажа. Сочетание крупного формата с переменными радиусами позволило минимизировать количество стыковочных швов. О производствеПроизводственная площадка Modern Glass, на которой выпускается описанная продукция, представляет собой предприятие полного цикла с годовой мощностью больше 1 миллиона м² стеклопакетов. На одной площадке производятся плоские и гнутые стеклопакеты, многослойное стекло, пожаробезопасное стекло, полноцветная цифровая печать на стекле, электрообогреваемые стеклопакеты. Один фасад может включать не только разные виды стеклоизделий, но и несколько типов геометрии: поперечный изгиб в сочетании с конусом (для закрученных объемов), изгиб в двух плоскостях (для куполов), вогнутую сферу и вогнутый цилиндр (для рефлективных фасадов), выпуклый цилиндр (для трубчатых систем). Работа с проектом организуется в формате технологического партнерства на стадии первых эскизов: архитектурные чертежи или 3D-модель проходят детальный анализ реализуемости, после чего следует совместная проработка, изготовление мокапа и поставка. Вопросы конструктивных допусков и совместимости с системой остекления решаются до выпуска рабочей документации, что позволяет сократить сроки, снизить затраты и реализовать самые смелые архитектурные задачи. Присылайте эскиз – Modern Glass сделают мокап и расскажут, как реализовать. Пишите на office_manager@modernglass.ru.  Театр «Глассхаус»Фото © Christopher Frederick Jones Театр «Глассхаус»Фото © Christopher Frederick Jones БЦ Twist на Бутырской улице© ADM БЦ Twist на Бутырской улице© ADM БЦ Twist на Бутырской улицеФотография предоставлена Modern Glass БЦ Twist на Бутырской улицеФотография предоставлена Modern Glass БЦ Twist на Бутырской улицеФотография предоставлена Modern Glass Остров X 2022 г© Горпроект / представлено пресс-службой Москомархитектуры Остров X 2022 г© Горпроект / представлено пресс-службой Москомархитектуры Остров X© Горпроект Остров X© Горпроект Остров X© Горпроект Club House, АстанаФотография предоставлена Modern Glass Club House, АстанаФотография предоставлена Modern Glass Club House, АстанаФотография предоставлена Modern Glass |
|
