Повышение энергоэффективности зданий считается одним из ключевых инструментов борьбы с изменением климата. Речь не только о том, что проектируется и строится, но о том, что построено давно. На европейский жилищный фонд приходится около 40 % потребления энергии и около 36 % выбросов CO₂. По оценкам Еврокомиссии, 70-75 % существующих домов энергетически неэффективны, а около 80 % зданий, в которых будут жить европейцы в 2050 году, уже введены в строй. Поэтому массовая реконструкция жилого фонда – важнейшая задача современной архитектуры.

Главный способ сокращения теплопотерь – многослойные фасадные оболочки. В отличие от традиционной стены, современная система СФТК/ETICS включает несущую конструкцию, слой теплоизоляционных материалов (ТИМ), армирующую защиту и финишную отделку – штукатурку.

В качестве утеплителей используются различные полимерные материалы: пенополистирол (EPS), экструдированный полистирол (XPS), плиты PIR. Благодаря малому весу, удобному монтажу и низкой теплопроводности (λ ≈ 0,022-0,038 Вт/м·К) они стали стандартом фасадной теплоизоляции.

С архитектурной точки зрения такие фасады могут быть как выразительными, так и почти нейтральными. Их главная задача – не декоративный эффект, а климатическая защита. Именно эта технологическая база делает современную архитектуру экономичной, устойчивой и комфортной для жизни.

История ETICS началась в 1957 году, когда в Берлине впервые применили многослойный утепленный фасад. Плиты пенополистирола приклеивали к внешней стене и закрывали тонким слоем штукатурки. Исследования Fraunhofer Institute for Building Physics показали, что даже через 50 лет эксплуатации такие фасады сохраняют целостность, а адгезия материалов остается в пределах нормы.

Сильный импульс развитию технологии дал нефтяной кризис 1972 года, когда цены на нефть выросли в 4 раза. Европа пересмотрела строительные стандарты: толщина утеплителя увеличилась с 20-30 мм до 50-80 мм. В этот период появились щелочестойкие армирующие сетки и стандартизированные клеевые составы, что снизило риск трещин на 60 %.

В 1980-1990-е годы ETICS стала основным инструментом модернизации жилья в Центральной и Восточной Европе, а доля систем с эффективными полимерными утеплителями достигла 70–80% рынка фасадной теплоизоляции.

В XXI веке появились новые материалы: PIR-плиты с коэффициентом теплопроводности около 0,022 Вт/м·К и графитовый пенополистирол, который примерно на 20 % эффективнее обычного EPS. Сегодня акцент смещается к экологичности: уровень переработки компонентов ETICS планируют довести до 70-80 %, снижая углеродный след архитектуры.



Теплоизоляционные системы различаются прежде всего типом утеплителя, который определяет физику фасада, пожарную безопасность и стоимость.


Пенополистирол (EPS) – самый распространенный материал, на его долю приходится до 80 % всех фасадных систем в Европе. Он легкий и недорогой, с теплопроводностью λ ≈ 0,031-0,038 Вт/мК.


Экструдированный пенополистирол (XPS) имеет закрытую ячеистую структуру и сохраняет заявленную теплоизолирующую способность на протяжении всего срока эксплуатации, имеет высокую прочность. Практически не впитывает воду, поэтому используется в цоколях, фундаментах и кровлях.



Минеральная вата чувствительна к воде, имеет низкую прочность, негорючий материал. Системы с использованием этого материала тяжелее (110-150 кг/м³) и дороже в монтаже.



Плиты PIR (пенополиизоцианурат) – один из самых эффективных утеплителей (λ ≈ 0,022 Вт/мК). Они позволяют уменьшить толщину фасадной оболочки в 1,5-2 раза.


Фенольные панели (PF) обладают крайне низкой теплопроводностью (λ ≈ 0,018-0,021 Вт/мК) и высокой огнестойкостью, поэтому применяются в пассивных домах и плотной городской застройке.

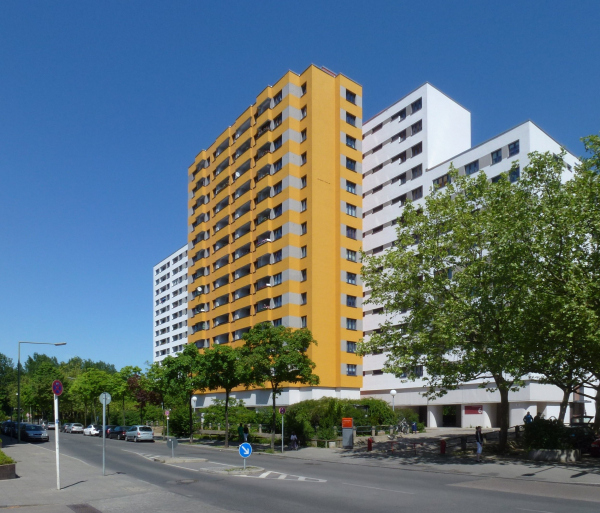

Реконструкция Märkisches Viertel
Берлин, 2008-2015

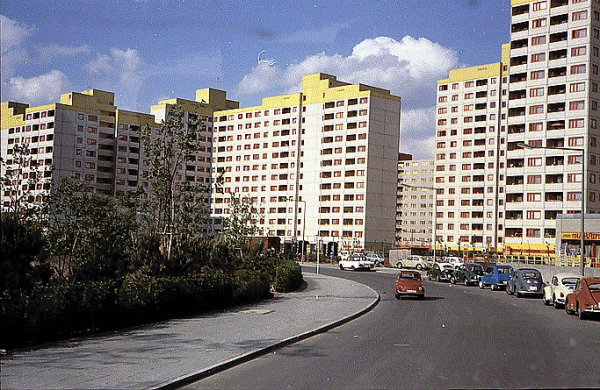

Проект реновации Märkisches Viertel на севере Берлина считается одним из крупнейших примеров модернизации жилого фонда в Европе. Этот социальный жилой массив был построен в 1963-1974 годах на территории около 3,2 км² и включал несколько десятков многоэтажных панельных зданий на 17 тыс. квартир (40-45 тыс. жителей). Район создавался по принципам послевоенного модернизма: свободная планировка, большие пространства между домами и развитая инфраструктура. К началу XXI века здания морально и технически устарели, прежде всего из-за низкой энергоэффективности.

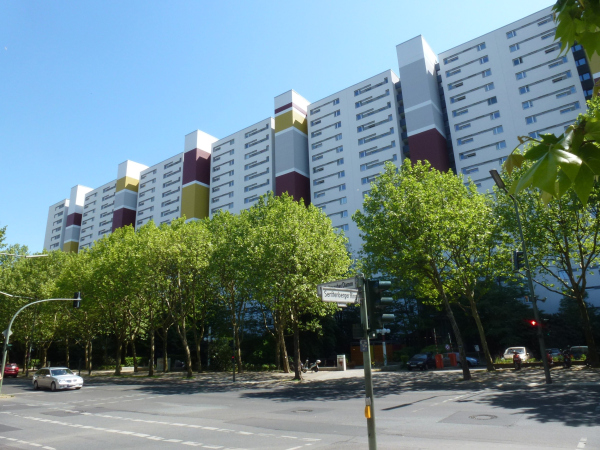

В 2008-2015 годах муниципальная компания GESOBAU AG провела масштабную модернизацию «Меркского квартала», потратив на нее 560 млн евро. Основной акцент был сделан на обновлении фасадов. В большинстве домов применили систему наружной теплоизоляции: на стены крепился пенополистирол (EPS) толщиной 14-18 см, затем наносился армирующий слой и тонкослойная штукатурка. Вентилируемые панели использовались локально, в основном на уровне входных групп.


Одновременно заменили окна, утеплили крыши и обновили инженерные системы. В результате потребление энергии сократилось на 80 %, а выбросы CO₂ уменьшились с 3,17 до 0,26 тонны на квартиру в год. Фасады покрасили в яркие цвета, что кардинально изменило облик района. Проект часто рассматривают как образцовую модель реновации, не в последнюю очередь потому, что обошлись без сноса зданий и отселения жителей.

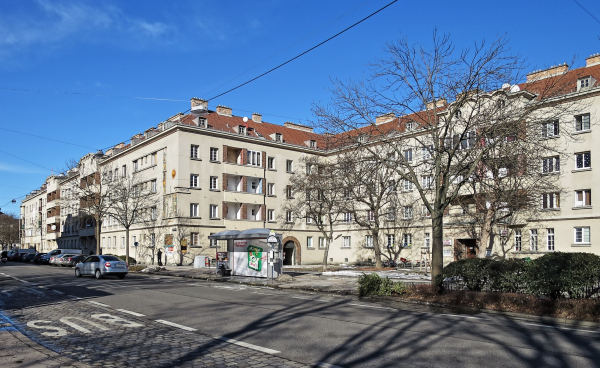

Реконструкция ЖК Goethehof
Вена, 2012-2019

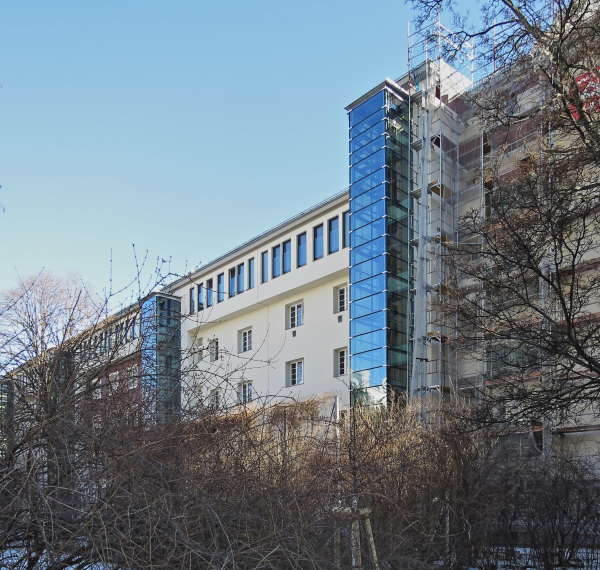

Гётехоф – один из крупнейших комплексов муниципального жилья, построенный в 1928-1930 годах в рамках программы «Красная Вена». Этот термин закрепился за австрийской столицей в межвоенный период (1918-1934), когда социал-демократическое правительство массово строило доступное жилье для рабочих.


Реконструкция Гётехофа (2014-2019) стала крупнейшим проектом энергетической санации в истории города. Комплекс представляет собой «суперблок» из 50 домов-секций, в котором было модернизировано около 730 квартир. Главной задачей стало снижение энергопотребления на 80 %: с исходных 120 кВт•ч/м² до 25 кВт•ч/м² в год. Для этого здания 1930-х годов обложили слоем теплоизоляции, превратив холодные кирпичные стены в энергоэффективный контур.


Ключевой задачей было сохранить архитектурный облик района. Для этого применили кастомизированную систему ETICS, где штукатурный слой повторял оригинальную фактуру и цвет фасадов. Особое внимание уделили деталям: слой теплоизоляции интегрировали так, чтобы не изменить пропорции оконных проемов. Было установлено более 3 000 новых деревянных окон с тройным остеклением, визуально идентичных историческим.


Модернизация затронула и кровлю: чердаки утеплили и превратили в 129 жилых мансард, увеличив площадь комплекса на 8 700 м². Поскольку утепление выполнялось снаружи, жители могли оставаться в своих квартирах во время работ.

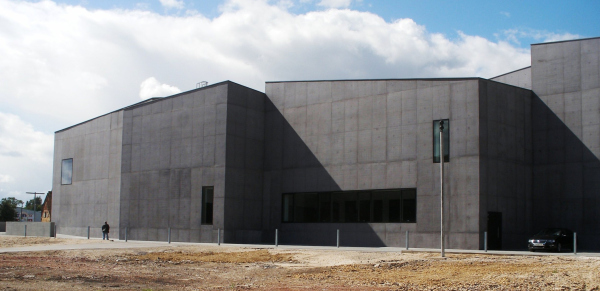

Музей Hepworth Wakefield
Уэйкфилд, Западный Йоркшир, 2011

Этот художественный музей авторства Дэвида Чипперфильда в графстве Западный Йоркшир – пример архитектурного минимализма, подкрепленный сложными инженерными и теплоизоляционными решениями.

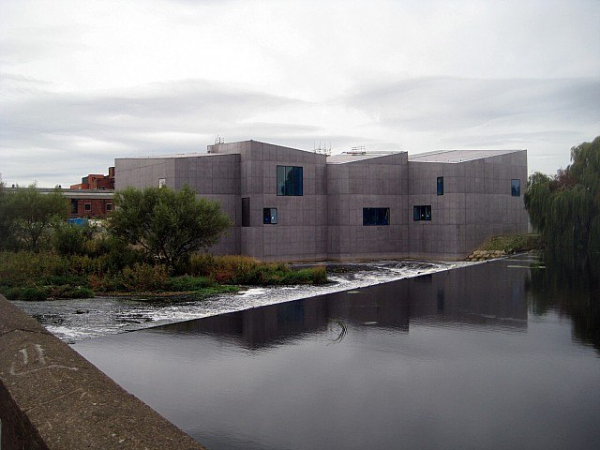

Расположенный на изгибе реки Калдер, музей словно вырастает из воды: его фундамент опирается на сваи, вбитые в русло и береговую линию. Здание состоит из десяти прижатых друг к другу объемов, напоминающих старые склады или мельницы.


Главная технологическая сложность заключалась в конструкции двухслойных стен. Как внутренняя, так и внешняя оболочка были отлиты из пигментированного самоуплотняющегося бетона (SCC). Поскольку бетон обладает высокой теплопроводностью, ключевым вызовом стала теплоизоляция.


Чтобы сохранить чистую эстетику фасада и чтобы не сильно уменьшать интерьеры, теплоизоляционный слой интегрировали внутрь бетонного «сэндвича». В качестве утеплителя использовали жесткие PIR-панели толщиной всего 100-120 мм. Благодаря крайне низкой теплопроводности этот тонкий слой обеспечил необходимое сопротивление теплопередаче.


Нижнюю часть здания, контактирующую с водой и влажным грунтом, защитили плитами из экструдированного пенополистирола (XPS). Материал с практически нулевым водопоглощением позволил надежно утеплить фундаментную плиту и защитить конструкцию от промерзания в условиях постоянной сырости.


Таким образом, сочетание инновационного бетонного литья и высокоэффективных полимерных утеплителей позволило создать музей в таком месте, где, по идее, он не мог существовать.

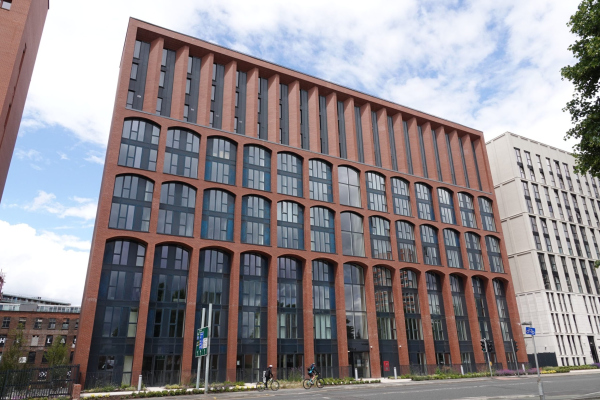

ЖК City Gardens
Манчестер, 2022

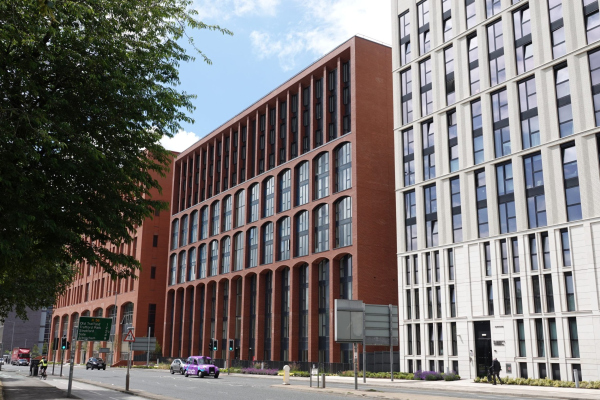

Жилой комплекс City Gardens (архитекторы JM Architects) демонстрирует, как современные фасадные технологии меняют подход к строительству в условиях плотной застройки. Изначально здание планировали полностью возвести из кирпича, однако из-за ограниченного пространства стройплощадки и необходимости облегчить конструкцию проект оптимизировали.

Стены выше первого этажа выполнили из бетона, поверх которого смонтировали эффективную систему наружной теплоизоляции с последующим армированием. Фасад облицевали тонкими кирпичными плитками, благодаря чему переход от традиционной кладки первого этажа к технологичным фасадам верхних уровней оказался практически незаметен.

Это решение позволило сохранить эстетику кирпичной архитектуры, но при этом сделало конструкцию легче, ускорило монтаж и избавило от необходимости складировать на узкой площадке большие объемы тяжелого кирпича. В условиях, где «земля на вес золота», такой подход стал критически важным.

Проект получил премию INCA Award 2022, а судьи особо отметили сложные архитектурные элементы – угловые колонны и наклонные софиты – которые благодаря современным теплоизоляционным материалам удалось точно облицевать кирпичной плиткой, неотличимой от традиционной кладки.



Свойства ТИМ

Материал	Теплопроводность (Вт/м·К)	Описание материала	Теплозащита
EPS	0,031-0,038	Вспененный полистирол с закрытой ячеистой структурой, легкий и простой в обработке	Средняя
XPS	0,029-0,035	Экструдированный полистирол с плотной однородной структурой и низким водопоглощением	Средне-повышенная
Минеральная вата	0,035-0,040	Волокнистый неорганический утеплитель на основе расплавленных горных пород или стекла	Средняя
PIR	0,022	Жесткий полимерный утеплитель с высокой теплоизоляционной способностью при небольшой толщине	Высокая
PF	0,018-0,021	Жесткий теплоизоляционный материал на основе фенольной смолы с очень низкой теплопроводностью	Очень высокая
