Архи.ру:
Когда вы впервые использовали полимерные материалы в своих проектах? Какой строительный материал и в каком качестве вы применяли?

Алексей Орлов: Все начиналось с поликарбоната. Еще в 2000-е годы среди множества материалов, которые начали появляться на российском рынке и достаточно быстро завоевывать популярность, в том числе этот материал показался перспективным, и стал использоваться для различных навесов, покрытий и козырьков большой площади. Везде, где требовались легкость и светопрозрачность, использовался поликарбонат.

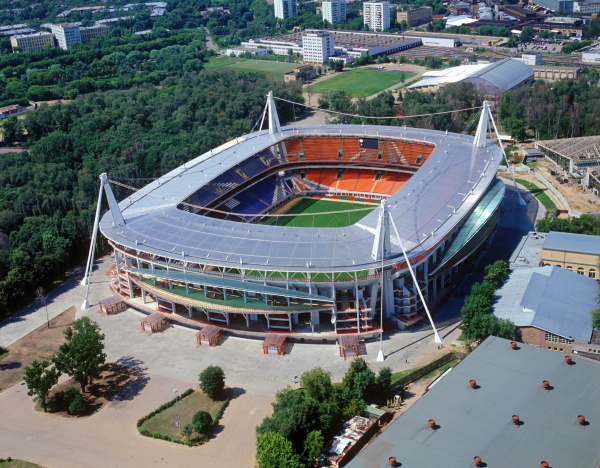

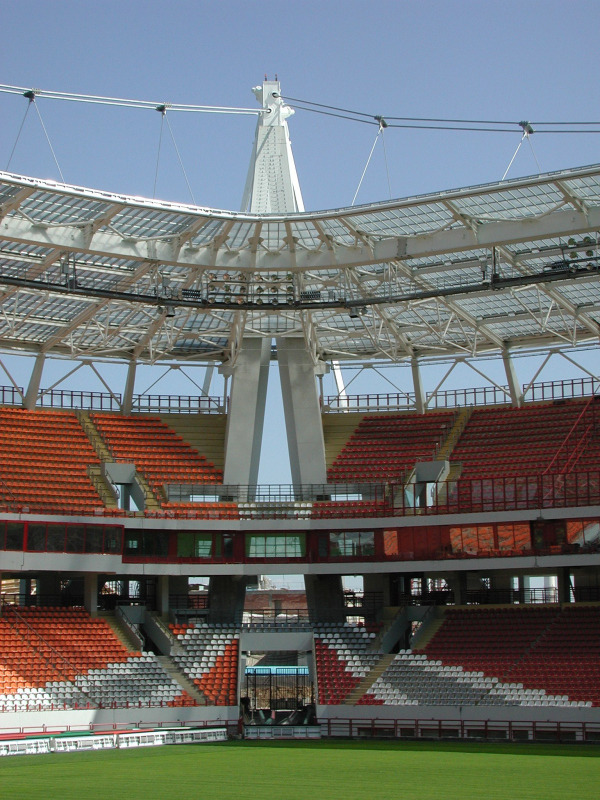

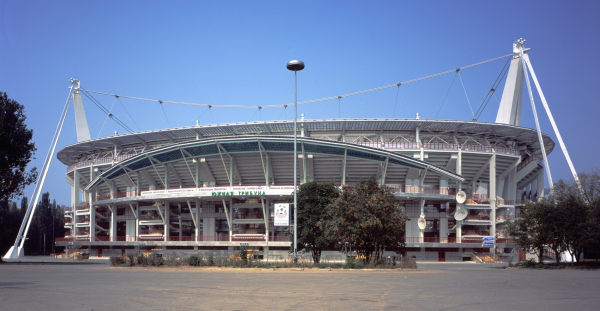

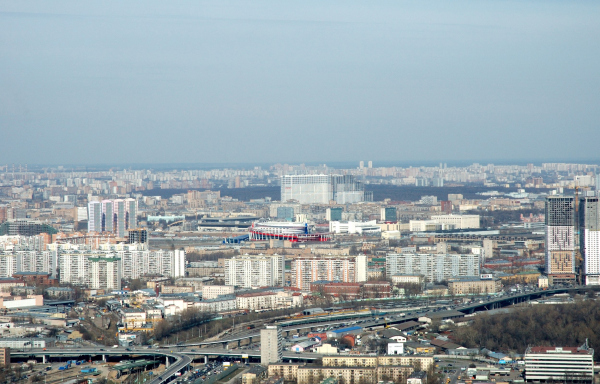

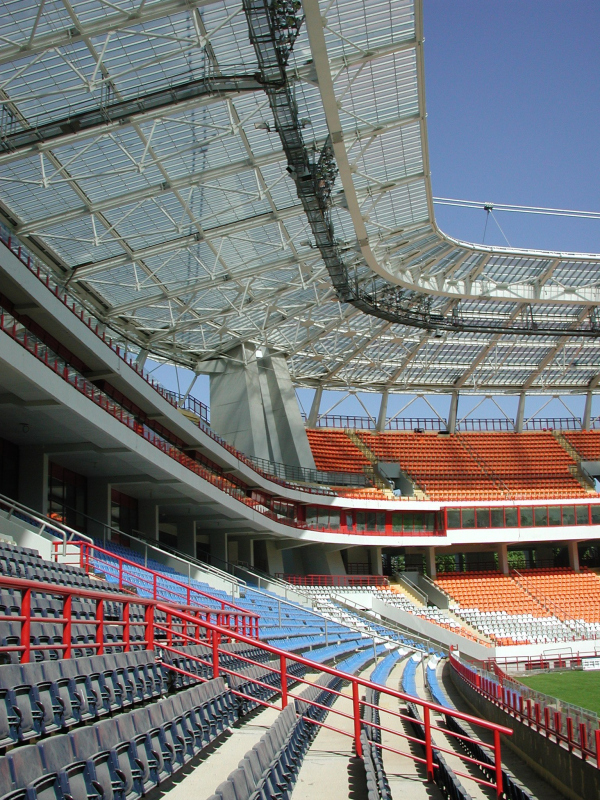

Можно вспомнить такие объекты, как московский стадион «Локомотив» (от ред. сейчас – «РЖД Арена»), спроектированный мастерской №6 Моспроекта-4 под руководством Дмитрия Буша. Там из поликарбоната были выполнены покрытие над трибунами и козырьки над галереями. Покрытие подвешено на сложной вантовой системе, натянутой между четырьмя железобетонными пилонами, и крайне важно было уменьшить общий вес конструкций. Также было важно обеспечить инсоляцию травяного покрытия поля. В результате был использован поликарбонат.

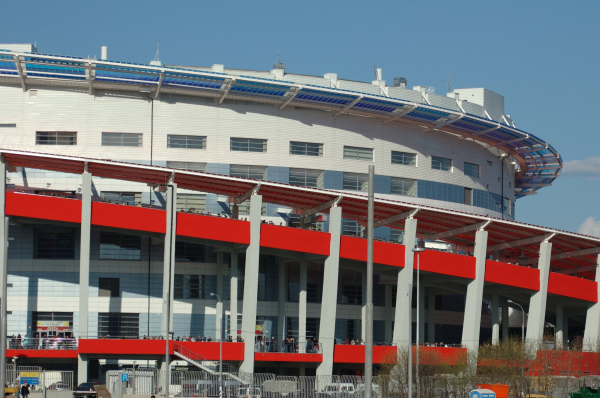

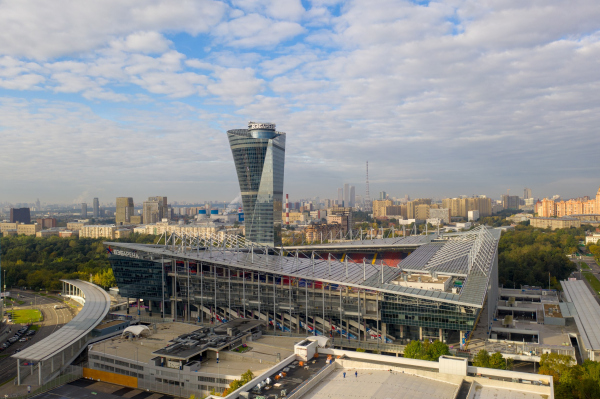

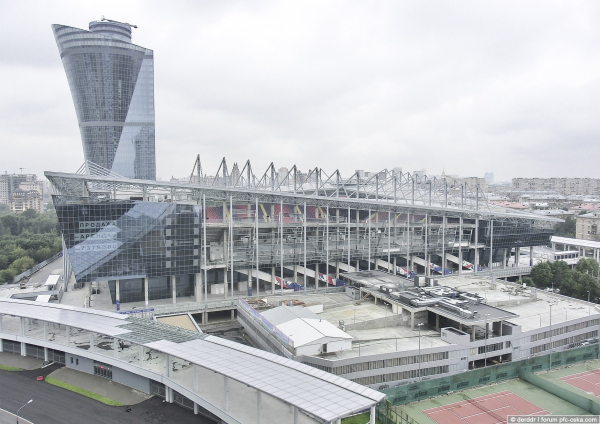

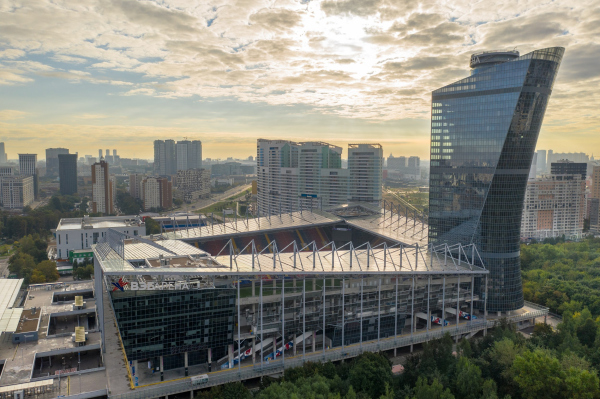

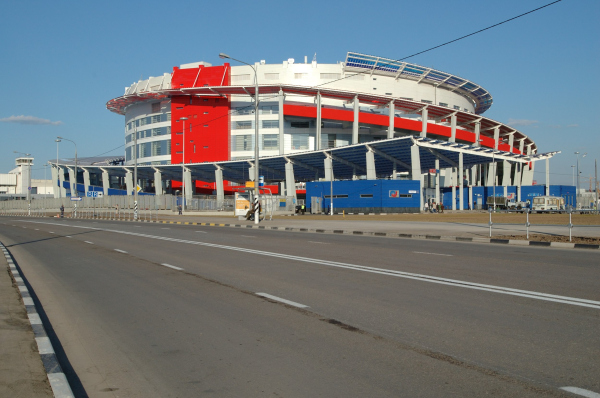

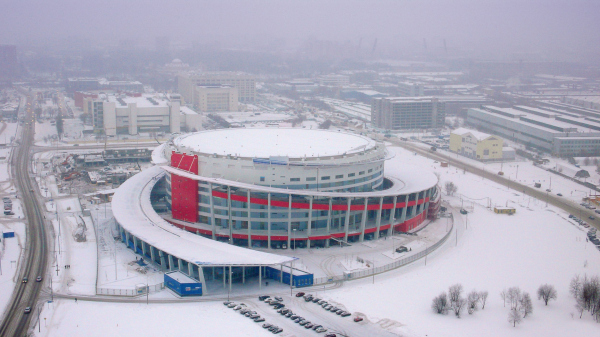

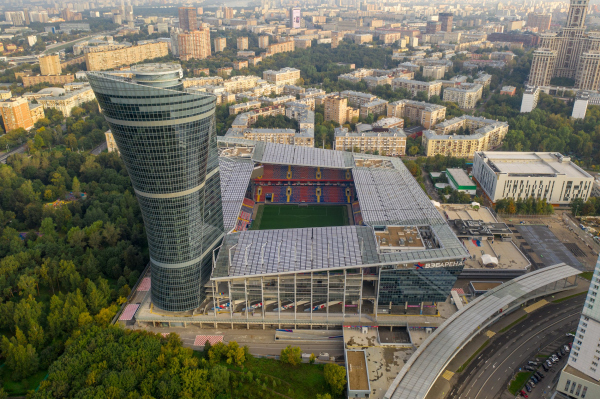

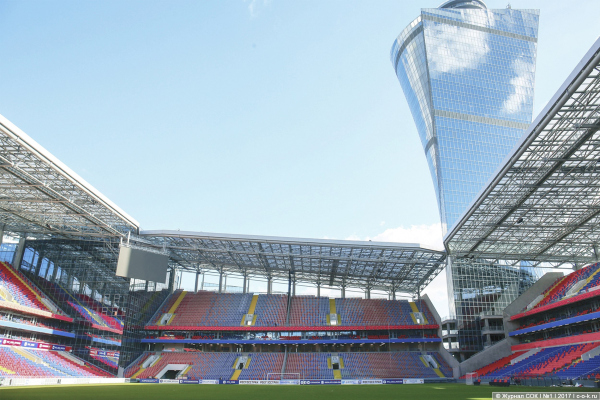

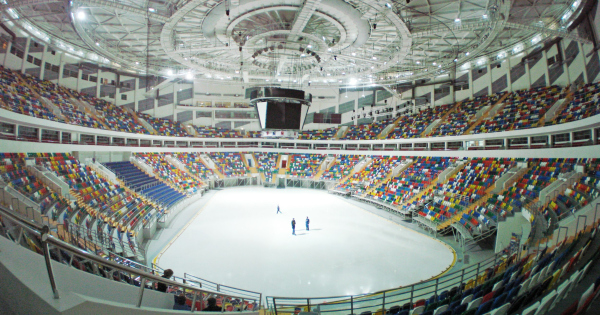

Затем, этот материал использовался при строительстве спортивного комплекса «Мегаспорт» на Ходынском поле и в комплексе со стадионом ЦСКА, также спроектированным в мастерской №6 Моспроекта-4 под руководством Дмитрия Буша. А после того как был создан ПИ «Арена» и началась наша работа над стадионами к Чемпионату мира по футболу, мы также использовали поликарбонат на некоторых из них, в том числе на стадионе в Нижнем Новгороде и в Самаре.

Поликарбонат – достаточно востребованный материал, но у него есть особенности, которые нужно учитывать. В частности, нужно учитывать его температурное расширение при выборе узлов стыковки и крепления панелей. Кроме того, под него нужно проектировать достаточно частую подсистему.

Но даже с учетом особенностей поликарбонат обладает своим характером, и не случайно Рем Колхас использовал его на фасадах «Гаража». Архитекторы ценят его за «нематериальность» – иллюзию размытых границ пространства, которую дает полупрозрачный поликарбонат. Благодаря его матовости и легкому свечению помещения приобретают несколько рафинированный, модернистский и даже немного футуристичный характер. И большой плюс поликарбоната – его безопасность. Хорошо, что он есть в современной архитектурной палитре, но мы в своей работе пошли дальше и стали активно использовать и другие полимерные материалы, в частности мембраны.

Какие мембраны и в каких проектах вы уже использовали?

Алексей Орлов: Мы применяем ПВХ- и ПТФЭ-мембраны. Кроме того, у нас был опыт применения пневматических мембранных подушек на стадионе «Фишт» в Сочи. К сожалению, пока он так и остался единичным случаем использования этой технологии в России. В отличие от ПТФЭ-мембран, которые все чаще встречаются на масштабных объектах с большими пролетами и сложной геометрией. Мы использовали этот тип мембранных конструкций на стадионе в Волгограде и в амфитеатре «Артек-арена».

Какие особенности ПТФЭ-мембран мы могли бы выделить?

Алексей Орлов: В отличие от листовых материалов ПТФЭ-мембраны требуют определенной конфигурации несущих конструкций, которые стабилизировали бы их, то есть придавали бы изначально гибкой системе достаточную жесткость и устойчивость к давлению ветра и осадкам. Мы моделируем их в специальных программных комплексах, которые помогают нам найти оптимальную конфигурацию поверхностей гауссовой кривизны. Это достаточно интересная задача – как придать конструкции одновременно эстетическую и технически совершенную форму. Чаще всего используется форма гипара (от ред. гиперболического параболоида) с отрицательной гауссовой кривизной, но есть и другие варианты форм, благодаря которым можно делать очень выразительные и красивые покрытия или фасады.

Главное – понять логику работы конструкции и принципы формообразования. Сам материал позволяет придавать зданиям пластичную, почти скульптурную форму. Кроме того, он имеет разную светопропускающую способность за счет 3D-паутинообразной структуры, и это тоже можно использовать при проектировании.

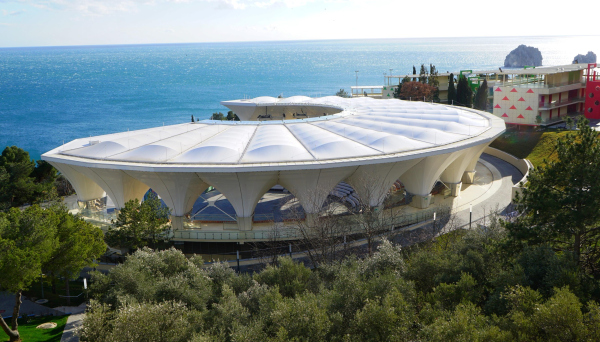

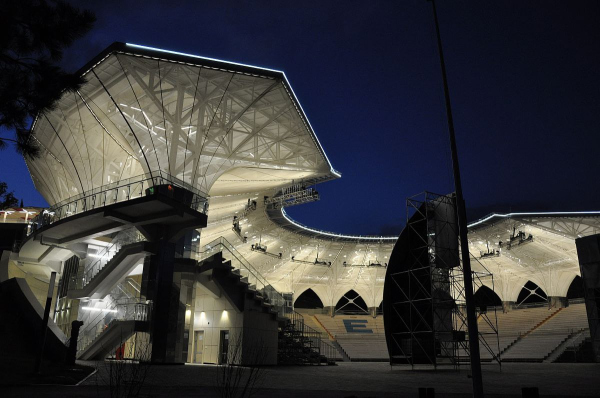

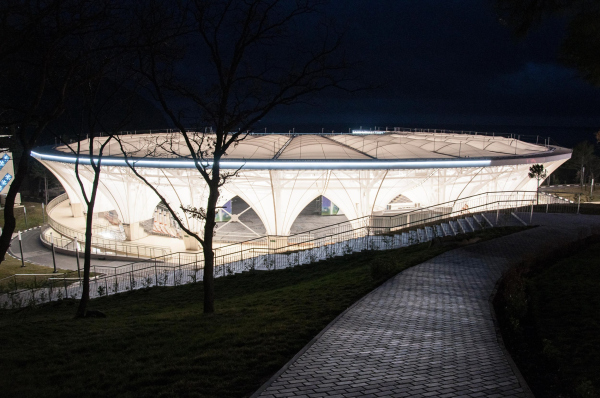

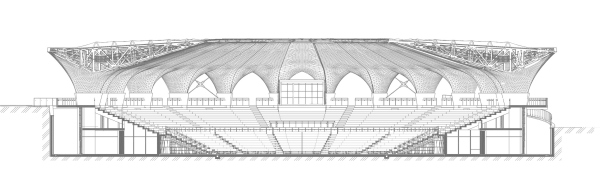

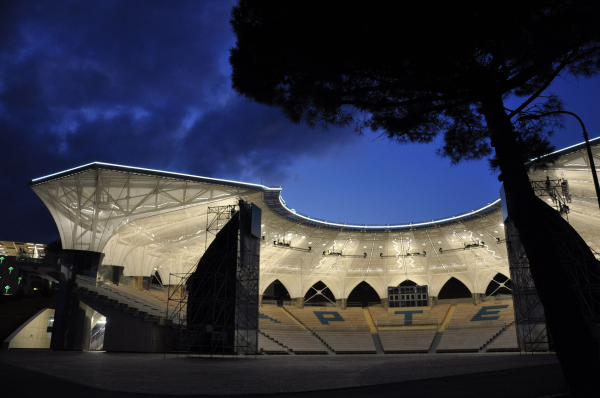

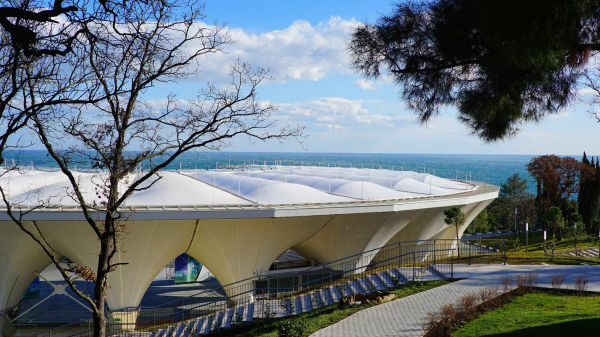

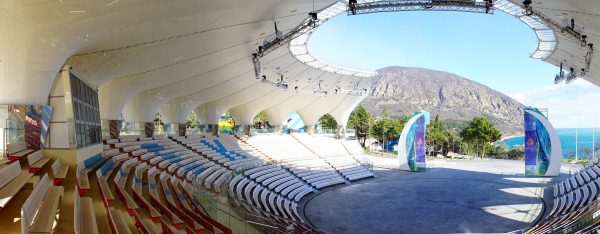

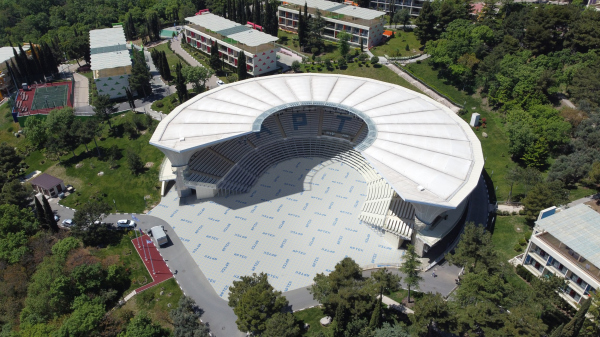

Именно эти качества ПТФЭ-мембраны мы использовали в конструкциях «Артек-арена» (технический проект мембранных покрытий – ПСБ «Вертеко»). Это большой амфитеатр, над трибунами которого установлен большой навес площадью 3 250 квадратных метров. Навес представляет собой сложную пространственную структуру из расширяющихся кверху металлических стоек, соединяющихся в подковообразную конструкцию из треугольных ферм, образующих консольный вынос около 20 метров. Вся структура снаружи обтянута белой мембраной, благодаря которой трибуны защищены от солнца или дождя. Внутри конструкции мы спроектировали источники света, и вечером, когда  они включаются, весь навес начинает светиться как огромный фантастический светильник.

Благодаря использованию мембраны мы смогли добиться максимальной пластичности и выразительности всей формы, придать ей некую бионическую форму, которая позволила более органично вписать амфитеатр в природное окружение. Этот белый навес, как гигантское крыло или облако, словно «парит» на склоне горы в окружении кипарисов.

На футбольном стадионе в Волгограде вы использовали ПТФЭ-мембрану более традиционным для нее способом?

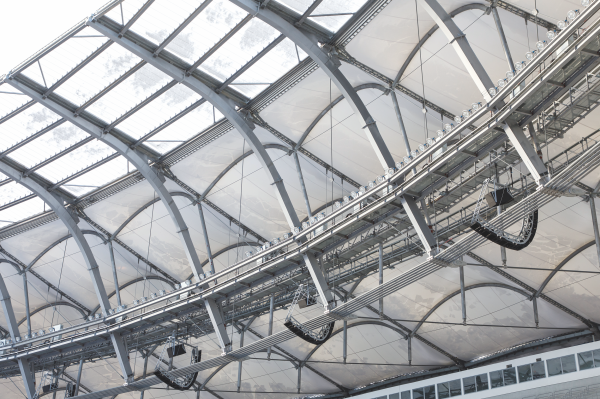

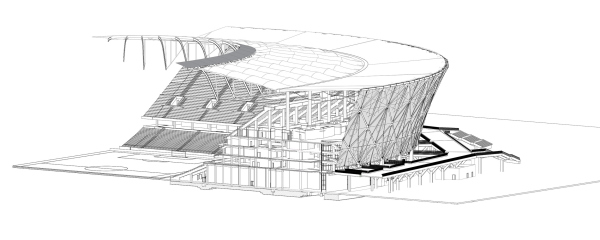

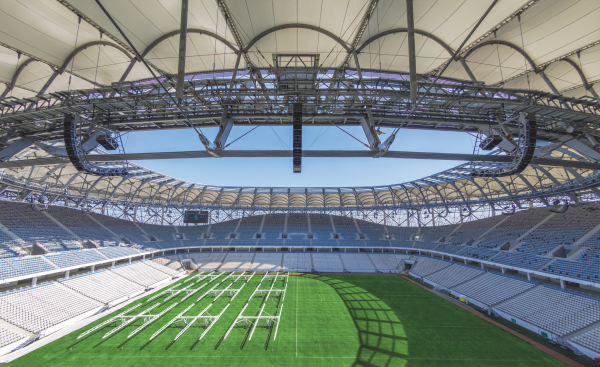

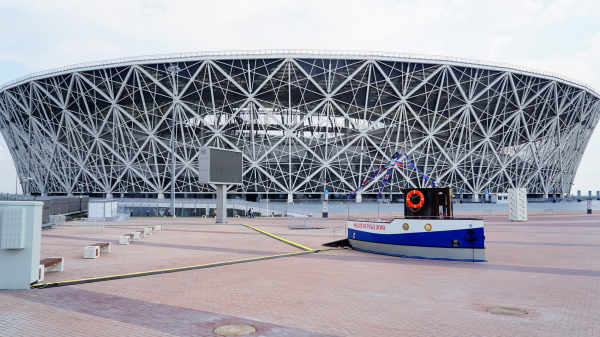

Алексей Орлов: В Волгограде на стадионе мы использовали ПТФЭ-мембрану для покрытия кровли, которая выполнена у нас в двух вариантах: основное покрытие над трибунами выполнено из белой мембраны, натянутой на радиально-кольцевую структуру из вантовых ферм (технический проект мембранных покрытий – Маффейс Инжинирнг). А на периметре кровли, накрывающем галереи фойе, использовано сочетание белых и синих мембранных ромбов, смонтированных на структурное основание. Интересно, что у нас в проекте был заложен поликарбонат в качестве материала для покрытия над фойе. Но подрядная организация предложила использовать ПТФЭ-мембрану, чтобы не делать частую обрешетку, снизить расход металла и увеличить скорость монтажа.


Какие-то еще интересные решения с мембранами вы могли бы привести из вашей практики?

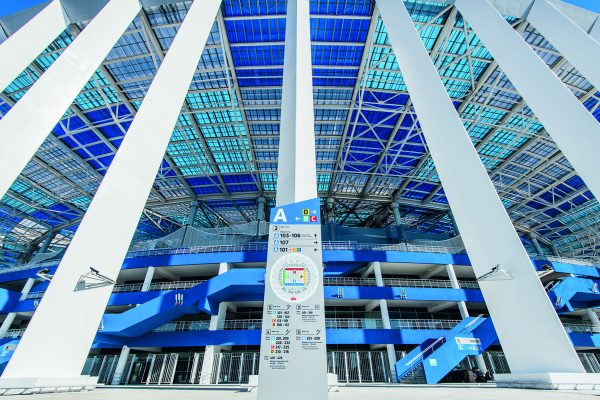

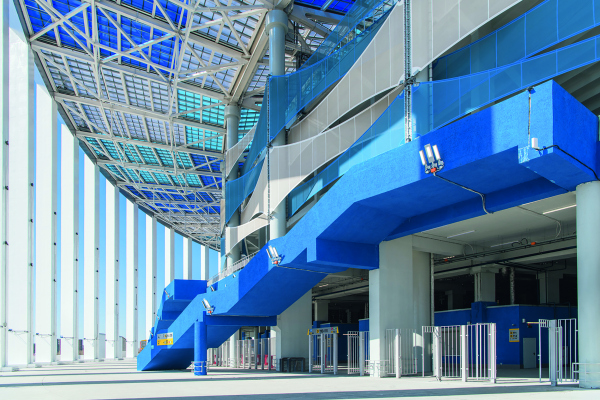

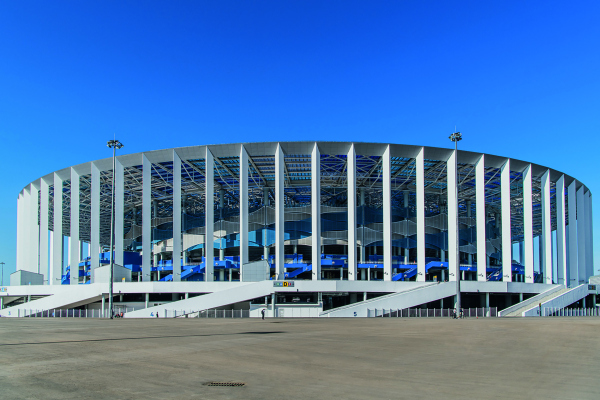

Алексей Орлов: На стадионе в Нижнем Новгороде применена сетчатая мембрана из поливинилхлорида для создания оригинальной фасадной конструкции, которая одновременно выполняет ветрозащитную и декоративную функции (технический проект мембранных покрытий – Маффейс Инжинирнг). По внешнему периметру, на колоннах, поддерживающих кровлю, при помощи закладных деталей были закреплены мембранные ленты белого и синего цвета, имеющие парусообразную форму и натянутые при помощи тросов. Часть крепилась к внешней стороне колонн, часть – к внутренней. Вся структура, по сути, напоминает устройство плетеной корзины, а визуально выглядит как аллегория волжского ветра и речного простора. Общая площадь этих мембранных конструкций составила более 10 тысяч квадратных метров.

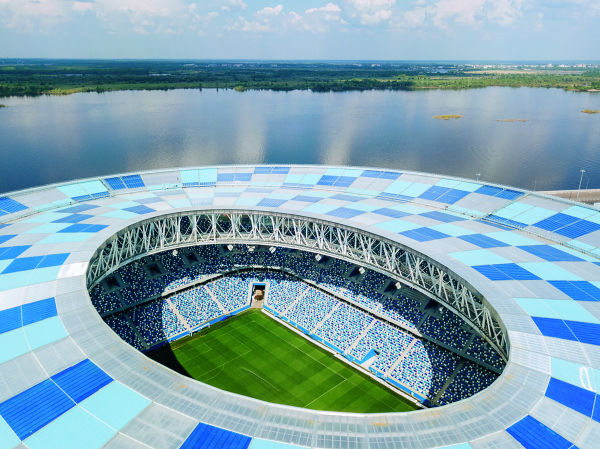

Кстати, кровля стадиона в Нижнем Новгороде площадью около 56 тысяч квадратных метров выполнена из поликарбоната высокой прочности трех цветов: белого, голубого и синего. Так что мы комбинируем различные полимерные материалы в зависимости от стоящих задач, технических и финансовых возможностей.


Вы упоминали также ПВХ-мембрану. Это совсем другой материал с другими свойствами. Как вы используете его в своих проектах?

Алексей Орлов: ПВХ-мембрана – это достаточно доступный и эффективный материал, из которого можно изготавливать покрытия для навесов или использовать его в качестве гидроизоляционного покрытия на плоских или криволинейных кровлях. Ее легко монтировать и ремонтировать. С помощью такой мембраны можно закрыть всю поверхность кровли одним куском или надежно склеить ее из нескольких частей. Но важный момент: основа для укладки мембраны должна быть идеальной. ПВХ-мембрану можно применять в различных климатических условиях. И что немаловажно, у нее высокие показатели пожаробезопасности. Кроме того, многие российские производители выпускают подобные мембраны и имеют даже линейку продукции по полной комплектации кровельного пирога: не только гидроизоляцию, но и утеплитель и даже у некоторых компаний, таких как «Технониколь», сразу и подсистему с профлистом.

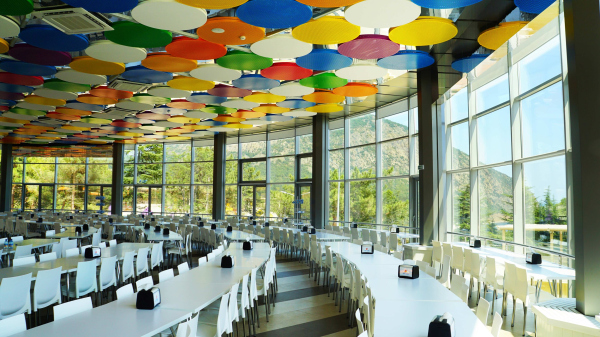

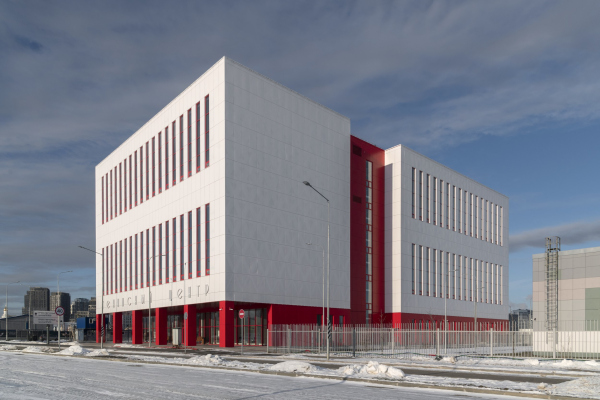

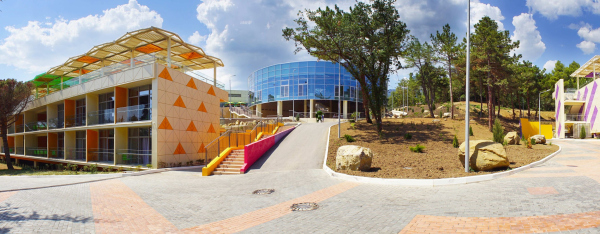

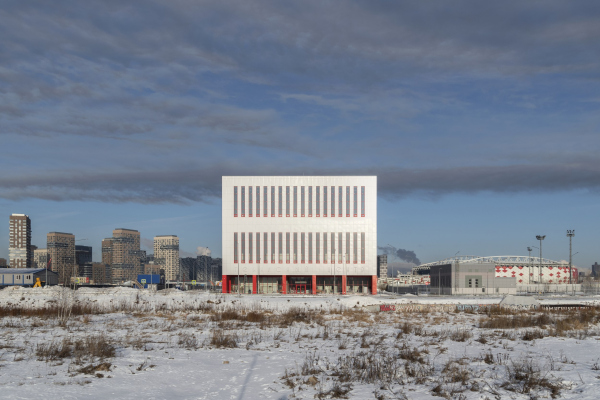

Из недавних наших проектов с использованием ПВХ-мембраны я могу назвать кровлю над столовой «Круг» в «Артеке» и теннисным центром в Тушине. Несмотря на разницу в климатических условиях, материал работает хорошо.


Какие еще полимерные материалы вы используете в своих проектах?

Алексей Орлов: Есть еще один полимерный материал, про который редко вспоминают, но который чрезвычайно важен для наших спортивных проектов, особенно для стадионов – полимерные покрытия для трибун. Дело в том, что часто трибуны отливают из железобетона, и для дополнительной гидроизоляции, безопасности зрителей и повышения эксплуатационных характеристик необходимо наносить на бетон дополнительные слои защитных покрытий. Их может быть несколько, с различными функциями для максимального эффекта. Мы также используем цветные финишные полимерные покрытия для решения эстетических задач, например раскрасить трибуны в брендовые цвета клуба или нанести какой-то рисунок на них.

И нельзя не упомянуть сами сиденья на стадионах, которые также изготавливаются из различных полимерных материалов. В зависимости от рецептуры меняются их характеристики, но приоритетом всегда остаются их устойчивость к механическим повреждениям, антивандальность и стойкость к УФ-излучению для открытых стадионов.
