Палитра возможностей |
|
|
Елена Петухова |
|
| Объект: | |
| Дворец водных видов спорта «Лужники» | |
| Адрес: | |
| Россия, Москва. ул. Лужники, 24, стр. 4 | |
| Теплица в Рефтинском | |
| Адрес: | |
| Россия, Рефтинский. | |

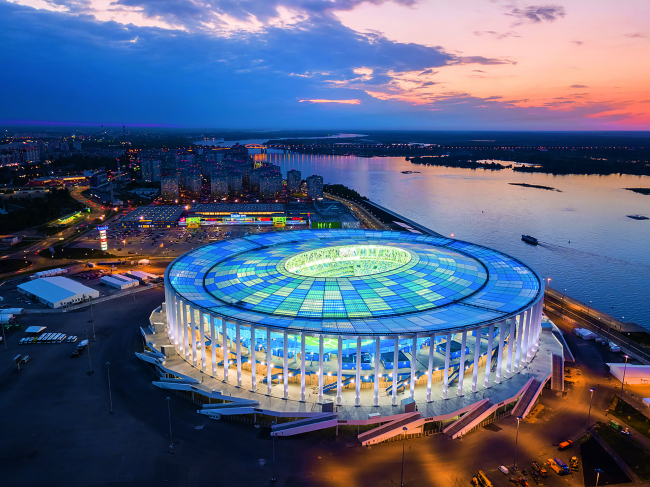

| Футбольный стадион «Нижний Новгород» | |
| Адрес: | |
| Россия, Нижний Новгород. улица Бетанкура, 1А | |
| Мастерская: | |
| UNK | |
| Архитектурное бюро UTRO | |
| ПАО "СИБУР Холдинг" | |
| ПИ «АРЕНА» | |
| Авторский коллектив: | |
|
Архитекторы: Д. Буш, Т. Кирдина, А. Орлов, А. Заключаев, Ю. Олофинская, Е. Иванова, Е. Пузанова, М. Нижник, Е. Бузмакова, А. Золотова, А. Цыплаков, С. Коробков Генеральный план: Л. Давыдова, К. Харитонова, М. Осинцева Конструкторы: Д. Аксельрод, М. Лившин, Д. Свирский Инженеры: Е. Бекмухамедов, А. Мухин, Л. Есина, А. Иванов Мероприятия для МГН: А. Уставицкий Технологи: Н. Перышкин, М. Евстратова Визуализация: П. Курицын, В. Кучук, М. Архипов, А. Чередников На стадии концепции в разработке проектных решений принимали участие компании GMP, “Schlaich Bergermann & partner” |
|
|

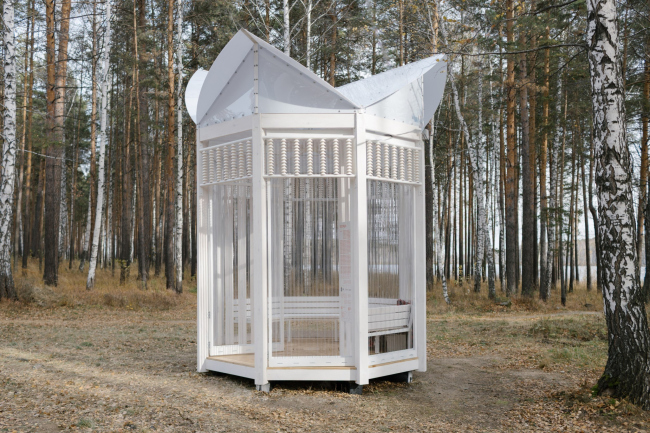

Продолжаем наш специальный проект «От молекулы до здания» и представляем вашему вниманию подборку объектов, построенных по проектам российских архитекторов, в которых нестандартным образом использованы особенности и преимущества поликарбонатов. Полимерные материалы используются в архитектуре в самых разных форматах и самыми разными способами. Многие из них широко известны, пользуются популярностью и даже обросли стереотипными ассоциациями с определенными типологиями, но время от времени архитекторы находят оригинальные подходы к хорошо известным материалам и с их помощью создают нечто новое, демонстрирующее возможности материалов с неожиданной стороны и открывая новые пути для решения проектных задач. Павильон «Теплица»Проект: UTRO, Ольга РокальПос. Рефтинский, Свердловская область Заказчик: Уральская индустриальная биеннале 2025. Окончание строительства: 2025  Самой распространенной сферой использования поликарбонатов были и остаются небольшие павильоны и навесы. В них используются сотовый и профилированные листы, из которых делаются кровля и стены легких временных построек. Первый наш пример как раз демонстрирует такой подход, но с важным дополнением: для решения художественных задач авторы выбрали материал, наиболее подходящий для передачи художественного образа – зыбкой границы между внешней, уже поддернутой холодом березовой рощей и внутренним пространством павильона, наполненным светом и теплом воспоминаний местных жителей. Павильон, который авторы – команда архитекторов бюро UTRO во главе с Ольгой Рокаль – создали в рамках Уральской индустриальной биеннале 2025, был построен в поселке Рефтинский, в парке рядом с берегом Рефтинского водохранилища – любимом месте прогулок и отдыха местных жителей. Авторы назвали свой арт-объект павильон «Теплица», так как архитектурно он напоминает нечто среднее между дачной теплицей, в том числе благодаря использованию для стен прозрачного профилированного поликарбоната, и классической садовой беседкой. Но помимо чисто типологических ассоциаций здесь есть и символические причины для оригинального названия постройки: он создан как символ тепла межчеловеческого общения и связи между людьми, временем и пространством, в котором они живут. Весь арт-объект в целом – это «community-based» проект, основанный на разговорах с местными жителями, их запросах и представлениях об образе поселка. Внутри павильона звучат личные истории жителей Рефтинского – о первых впечатлениях, о таинственных домах, о юношеских мечтах и забавных случаях из жизни. Сегодня их уже больше двадцати, но коллекция продолжает пополняться: любой желающий может оставить свой рассказ. Рефтинцы сами определили ключевую тему – тепло и энергия как символ поселка, в котором работает крупнейшая в регионе ГРЭС. Они хотели, чтобы объект стал «диковинкой» – чем-то удивительным и при этом близким. Основная часть конструкций павильона выполнена из деревянного каркаса, а проемы между стойками заполнены экранами из металлических рам с заполнением из прозрачного профилированного поликарбоната, который зажимается в специальных пазах по периметру. Функционально экраны из поликарбоната призваны защитить посетителей павильона от ветра и отчасти от холода, но особенности профилированных листов создали удивительный визуальный эффект – размытие и искажение видов окружающего парка, создающие эффект залитого дождем окна, благодаря которому реальность начинает размываться в переливах, освещенных солнечными лучами, оставляя посетителя наедине со воспоминаниями и мечтами множества людей. Пешеходный мост через пруд ДальнийПроект: «Т-Констракшн», С. Сластиков, В. Александров, Ю. Горохольский, М. Плюхина, С. БредлевНовая Москва, пос. Сосенское, квартал 26 Заказчик: Специализированный застройщик «А101» Окончание строительства: 2025 В Новой Москве идет строительство современной городской среды, качественно отличающейся от старой, привычной застройки столицы благодаря точно найденному балансу между архитектурой и природой. Соотношение зданий и парковых территорий, обязательность и высокий уровень благоустройства отличают застройку территорий, присоединенных к столице в 2012 году. В первую очередь тех из них, что расположены в непосредственной близости от МКАД. Строящееся здесь жилье стабильно пользуется популярностью у молодых семей, потому что здесь есть где гулять с детьми, и местная инфраструктура постоянно развивается как в плане транспортной обеспеченности, так и в плане рекреационных пространств. Примером может служить район Прокшино и одноименный жилой комплекс, построенный рядом с Филатовским шоссе на берегу 1-го Николо–Хованского пруда на реке Сосенке. Берег пруда со стороны ЖК превращен в общественное благоустроенное пространство и получил название «набережная Афанасия Фета», а сам пруд стал называться «Дальний». Основным общественным транспортом для жителей комплекса служит Сокольническая ветка московского метрополитена, открытая в 2019 году. Между ЖК и станцией всего 500 метров по прямой через пруд, но до недавнего времени людям приходилось обходить водную преграду и ходить мимо оживленной магистрали. Проблему решил пешеходный мост, перекинутый через пруд и объединивший в себе как коммуникационную, так и рекреационную функцию благодаря двум понтонным площадкам с местами для отдыха и любования окрестностями. Общая протяженность моста составляет 197 м, ширина основного пешеходного маршрута – 4.29 м, в местах понтонных площадок ширина сооружения достигает 15 м. Несущие конструкции моста представляют собой столбчатый свайный ростверк, на который уложены железобетонные плиты. Поверх плит установлены металлические направляющие и устроен настил из террасной доски из натуральной лиственницы. Одним из самых эффектных элементов моста является навес над пешеходным променадом, повторяющий все изгибы сооружения. Он состоит из металлического каркаса из ряда колонн квадратного сечения 150×150, установленных по центральной оси моста, и выгнутых балок, дополнительно поддерживаемых циркульными кронштейнами. Поверх каркаса уложены листы монолитного прозрачного поликарбоната. На каждой колонне смонтированы светильники, которые в вечернее время превращают мост в подобие гигантской новогодней гирлянды. Благодаря комбинации моста и навеса из прозрачного поликарбоната удалось реализовать принцип «сухие ноги», который применяется в московском строительстве при организации пересадок и логистических связей в общественном транспорте. Выбор прозрачного монолитного поликарбоната позволил визуально облегчить всю конструкцию и осветить естественным светом пространство пешеходного променада. Дематериализация кровли сместила акцент на металлические колонны и изогнутые элементы, сделав всю структуру более динамичной и эффектной. Это позволило сохранить визуальную связь с акваторией пруда и открытым небом, что критически важно для рекреационного объекта, избежав эффекта «тоннеля». В ночное время за счет электрической подсветки поликарбонат обретает большую материальность. Он как бы вбирает в себя электрический свет и за счет эффекта рассеивания равномерно распределяет его вдоль моста, делая его более привлекательным и безопасным. Павильон «Вода» на ЭКСПО 2017Проект: бюро «Новое», С. Неботов, Т. Лешихина, С. Аксенов, В. Васильев, А. Замрий, М. ЭрманУчастники проекта: «Евразийский Культурный Альянс», ТОО «ДЭП», «Макрофабрика», PICHLER Астана, Казахстан Заказчик: НК «АО Астана Экспо-2017» Окончание строительства: 2017 Выставочные конструкции достаточно часто изготавливаются с использованием разных видов полимерных материалов и поликарбоната, в частности. Популярность материалу обеспечивают его легкость, декоративность в цветном или прозрачном исполнении и, конечно, простота в обработке: из поликарбоната можно вырезать любые формы, и их легко монтировать на любые несущие системы. Но наш следующий пример показывает, насколько далеко может зайти архитектурная мысль, вдохновленная актуальной темой выставки. В 2017 году в столице Казахстана, Астане, проходила всемирная выставка ЭКСПО, девизом которой была выбрана тема Future energy (Энергия будущего). Каждая из 115 участвующих в выставке стран стремилась показать свои самые передовые разработки, которые определят дальнейшие направления развития их промышленности и энергетики. Даже общественные пространства ЭКСПО были посвящены теме альтернативных источников энергии. В том числе три павильона на главном бульваре были посвящены «Воде», «Солнцу» и «Ветру» – главным, по мнению организаторов выставки, ресурсам для получения безопасной энергии в ближайшем будущем человечества. Проекты трех павильонов разрабатывало московское бюро «Новое» во главе с Сергеем Неботовым. Авторы поставили перед собой задачу передать через архитектуру свое восприятие каждой из стихий и при этом добиться объемно-пространственной выразительности павильонов и обеспечить для посетителей выставки необходимый уровень комфорта, ведь базовое предназначение этих сравнительно небольших сооружений было создать место, где люди смогут отдохнуть в тени и прохладе в промежутке между посещением основных павильонов. Принцип, положенный в основу архитектурных решений всех трех павильонов, одинаков: из стальных изогнутых конструкций собирается волнообразная бионическая форма, покрытая тремя видами оболочек. В павильоне «Солнце» оболочка выполнена из панелей, меняющих свое положение в зависимости от положения солнца. Кроме того, в нее были встроены солнечные батареи. В «Ветре» оболочка выполнена из подвижных элементов, которые колышутся, когда движется воздух. В павильоне «Вода», самом большом по высоте (6.8 м), на металлический каркас была установлена оболочка из гнутых поликарбонатных листов, по которым текла вода, закачиваемая наверх при помощи специальных насосов. Благодаря текущей воде внутри павильона было намного прохладнее, чем снаружи. Для оболочки использовался прозрачный монолитный поликарбонат, но текущая вода не только остужала его, но и рассеивала солнечные лучи, создавая внутри павильона приятную полутень. Теннисный центр «Спартак»Проект: «Мераком». А. Пономаренко,А. Субботин, И. Анисимов, В. Шевченко, Е. Лазарев, Р. Гатауллин, А. БицуковМосква, Сокольники Заказчик: ООО «Теннисный центр Спартак». Окончание строительства: 2020 Сокольники – один из старейших и крупнейших парков культуры и отдыха в Москве, площадь которого составляет более 500 га, ведет свою историю как рекреационной территории с конца XVII века. Официально парк был учрежден в 1931 году распоряжением Правительства Москвы, а в 1979 году Сокольникам был присвоен статус объекта культурного наследия регионального значения, который защищает его планировку, исторические постройки и наиболее ценные насаждения, а также запрещает любые виды капитального строительства на его территории. История теннисных кортов в парке Сокольники насчитывает более 130 лет. В 1890 году здесь была организована первая площадка лаун-тенниса, а в 1905 году прошел первый в России теннисный турнир. В 1970 году открылась детско-юношеская школа тенниса, в которой тренировались многие выдающиеся российские теннисисты. Но в середине 2010-х годов комплекс обветшал и требовал реконструкции. Было принято решение о создании на базе старой теннисной школы многофункционального спортивно-оздоровительного кластера из 16 открытых и 16 крытых кортов, школы, кафе и хозяйственно-бытового корпуса. И строительство всех этих сооружений должно было учитывать специфику статуса объекта культурного наследия, то есть не допускалось возведение капитальных строений и повреждение ценных насаждений при прокладке коммуникаций. Был разработан проект, отвечающий всем требованиям. Запроектированы 2 павильона, вмещающие 6 теннисных кортов с искусственным покрытием типа «Теннисит» и 10 теннисных кортов с искусственным жестким покрытием. В качестве несущих были использованы арочные деревоклееные конструкции, при соединении образующие волнообразную форму, органично вписывающуюся в парковый пейзаж и скрадывающую внушительные размеры сооружений. В качестве покрытия для сложной по форме кровли были применены панели из тонированного в теплый цвет древесины ячеистого поликарбоната (цвет производителя «Сафпласт» – аналог цвета по RAL 1014 / RAL 9010 с учетом прозрачности материала – коэффициент светопропускания – 38%), благодаря своей легкости минимизировавшие нагрузку на деревянные конструкции и при этом выдерживающие снеговую нагрузку. Кроме того, благодаря поликарбонату, который пропускает достаточное количество рассеянного солнечного света, в светлое время дня крытые корты почти не нуждаются в электрическом освещении. Футбольный стадион в Нижнем НовгородеКонцепция: ПИ АРЕНА, GMP, Schlaich Bergermann&partnerПроект: ПИ АРЕНА. Д. Буш, Т. Кирдина, А. Орлов, А. Заключаев, Ю. Олофинская, Е. Иванова, Е. Пузанова, М. Нижник, Е. Бузмакова, А. Золотова, А. Цыплаков, С. Коробков, Л. Давыдова, К. Харитонова, М. Осинцева, Д. Аксельрод, М. Лившин, Д. Свирский, Е. Бекмухамедов, А. Мухин, Л. Есина, А. Иванов, А. Уставицкий, Н. Перышкин, М. Евстратова Нижний Новгород, Стрелка Заказчик: ФГУП «Спорт-Инжиниринг» Окончание строительства: 2018 К Чемпионату мира по футболу 2018 года в России было построено несколько стадионов, архитектура которых, а также конструктивные и технические решения отвечали самым высоким требованиям FIFA. Более того, во многих проектах, которые планировалось сохранить и использовать в дальнейшем, закладывались решения, повышающие уровень комфорта для зрителей и учитывающие климатические особенности регионов, в которых они возводились. Для этого в конструкции стадионов закладывались долговечные и эффективные ограждающие конструкции, в первую очередь – кровли или навесы над зрительскими местами или над всем стадионом, позволяющие проводить соревнования не только в летний, но и в зимний сезон, и в межсезонье. Ключевым материалом для создания кровель был и остается поликарбонат, легкость и надежность которого позволяют создавать большие поверхности, не перегружая несущие конструкции. В Нижнем Новгороде стадион вместимостью 45 000 зрительских мест был построен на Стрелке, в месте слияния рек Волги и Оки. Эта территория хорошо просматривается с высокого берега, на котором расположена историческая часть города. Поэтому стадион, помимо своей непосредственной функции, выполняет еще и роль градостроительного акцента. Авторы проекта разработали оптимальную конфигурацию круглого в плане здания диаметром 290 м, окруженного по периметру стройными трехгранными опорами. Внутри здания установлен еще один круговой ряд колонн, который вместе с внешним рядом используется как опора для сложной пространственной структуры из 44 радиальных треугольных плоских ферм и растяжек, поддерживающих двухчастное покрытие – над зрительскими фойе и трибунами. Из-за вытянутой конфигурации футбольного поля, вокруг которого располагаются трибуны, покрытие над ними имеет форму овала с размерами главных осей 243.8×206.7 м по наружному контуру и овала с размерами главных осей 123×85.9 м – по внутреннему контуру, ограничивающему проем над игровой зоной. Площадь покрытия составляет около 56 тысяч квадратных метров. Для покрытия использовались панели из поликарбоната высокой прочности белого, синего и голубого цветов, чередующихся в шахматном порядке. Покрытие из поликарбоната способно выдерживать серьезные ветровые и снеговые нагрузки, а также защищает зрителей от ультрафиолетового излучения и атмосферных осадков. Дворец водных видов спорта в ЛужникахПроект: UNK project. Ю. Борисов, М. Иванченко, Ю. Тряскина, Т. ТряскинаМосква, Лужники Заказчик: ОАО «Олимпийский комплекс «Лужники» Окончание строительства: 2019 В Москве есть аквапарки и есть открытые бассейны, но только в одном комплексе удалось совместить широкий спектр водных развлечений, спа-процедур и занятий водными видами спорта с возможностью принимать солнечные ванны под открытым небом, и произошло это благодаря использованию поликарбоната в качестве покрытия для раздвижной кровли над Дворцом водных видов спорта в Лужниках. Исторически на территории Лужников располагалось несколько спортивных объектов, включая открытый бассейн, построенный в 1956 году по проекту архитектора Александра Викторовича Власова. Бассейн пользовался популярностью у москвичей, но в 2000-х годах постепенно обветшал и перестал эксплуатироваться. В 2014 году в Москве был проведен архитектурный конкурс на концепцию реконструкции здания, в котором победило бюро UNK. В течение следующих 5 лет шло проектирование и строительство нового современного многофункционального плавательного комплекса, рассчитанного на единовременное пребывание до 3000 человек и объединившего в одном объеме три бассейна: 50-метровый на десять дорожек и два 25-метровых на три дорожки каждый, тренировочные залы, спа-зону и зону аквапарка с девятью горками общей протяженностью 1.3 км и различными водными аттракционами, не имеющими аналогов в России. В одном из бассейнов создается искусственная волна, два бассейна – термальные и частично расположены под открытым небом благодаря небольшим каналам под колоннадой, позволяющим посетителям выплывать прямо на открытый воздух в галереи. Центральное пространство Дворца перекрывает огромная светопрозрачная кровля площадью около 7 тыс. кв. метров, единственная в России, имеющая трансформируемую часть над зоной аквапарка. Для перекрытия столь большой площади были использованы алюминиевые фермы, на которые смонтировано покрытие из пятислойного поликарбоната. Первоначально проект предусматривал использование в покрытии стекла, но затем после консультаций с экспертами и специалистами, отвечавшими за разработку двух раздвижных секций кровли, было принято решение использовать более легкий материал – поликарбонат, благодаря которому удалось реализовать кровлю так, как она была задумана. Насколько критически важным было уменьшение веса кровли, говорит тот факт, что в конструкции кровли были дополнительно включены системы принудительного обдува теплым воздухом, благодаря которым зимой на кровле не скапливается снег. С момента завершения строительства прошло уже больше 5 лет, и каждый сезон посетителей радуют солнечные ванны. За 15 минут секции кровли раздвигаются в противоположные стороны, что помогает повысить комфорт пребывания посетителей, в том числе благодаря естественному притоку свежего воздуха. ***

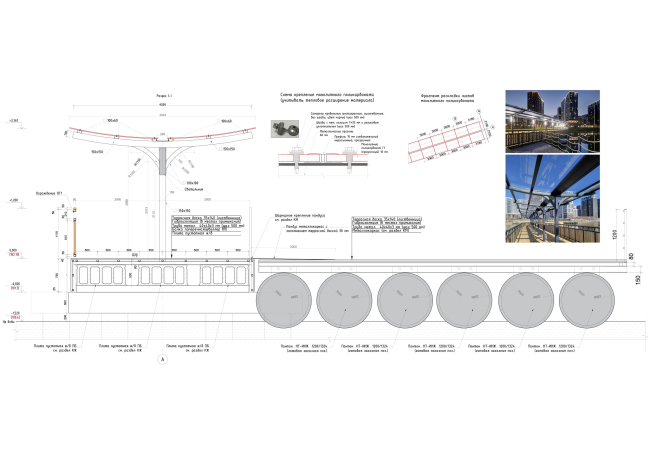

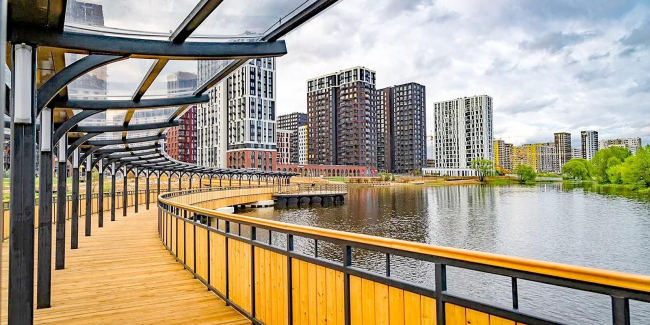

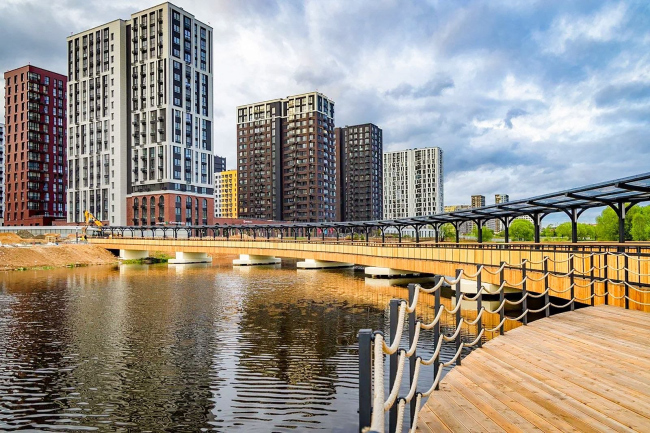

Представленные в нашем обзоре объекты демонстрируют широкий типологический диапазон сфер использования поликарбонатов и, самое главное, показывают, как возможности этого материала в талантливых руках архитектора превращаются в послушный инструмент выражения творческой мысли, а в некоторых примерах, сами инициируют создание нестандартных и ярких решений.  Теплица в РефтинскомФотография © Анна Марченкова / предоставлена Архитектурное бюро UTRO Теплица в РефтинскомФотография © Анна Марченкова / предоставлена Архитектурное бюро UTRO Теплица в РефтинскомФотография © Анна Марченкова / предоставлена Архитектурное бюро UTRO Теплица в РефтинскомФотография © Анна Марченкова / предоставлена Архитектурное бюро UTRO Теплица в РефтинскомФотография © Анна Марченкова / предоставлена Архитектурное бюро UTRO Теплица в РефтинскомФотография © Анна Марченкова / предоставлена Архитектурное бюро UTRO Теплица в РефтинскомФотография © Анна Марченкова / предоставлена Архитектурное бюро UTRO Теплица в РефтинскомФотография © Анна Марченкова / предоставлена Архитектурное бюро UTRO Теплица в РефтинскомФотография © Анна Марченкова / предоставлена Архитектурное бюро UTRO Пешеходный мост через пруд ДальнийФотография Департамента градостроительной политики г. Москвы Пешеходный мост через пруд ДальнийФотография предоставлена компанией «Т-Констракшн» Пешеходный мост через пруд ДальнийФотография предоставлена компанией «Т-Констракшн» Пешеходный мост через пруд ДальнийФотография предоставлена компанией «Т-Констракшн» Пешеходный мост через пруд ДальнийФотография предоставлена компанией «Т-Констракшн» Пешеходный мост через пруд ДальнийФотография предоставлена компанией «Т-Констракшн» Пешеходный мост через пруд ДальнийФотография Департамента градостроительной политики г. Москвы Пешеходный мост через пруд ДальнийИзображение предоставлено компанией «Т-Констракшн» Павильон «Вода» на ЭКСПО 2017Фотография © Илья Иванов / предоставлена бюро Новое" Павильон «Вода» на ЭКСПО 2017Фотография © Илья Иванов / предоставлена бюро Новое" Павильон «Вода» на ЭКСПО 2017Фотография © Илья Иванов / предоставлена бюро Новое" Павильон «Вода» на ЭКСПО 2017Фотография © Илья Иванов / предоставлена бюро Новое" Павильон «Вода» на ЭКСПО 2017Фотография © Илья Иванов / предоставлена бюро Новое" Павильон «Вода» на ЭКСПО 2017Фотография © Илья Иванов / предоставлена бюро Новое" Павильон «Вода» на ЭКСПО 2017Фотография © Илья Иванов / предоставлена бюро Новое" Павильон «Вода» на ЭКСПО 2017Изображение предоставлено бюро Новое" Павильон «Вода» на ЭКСПО 2017Изображение предоставлено бюро Новое" Павильон «Вода» на ЭКСПО 2017Изображение предоставлено бюро Новое" Теннисный центр «Спартак»Фотография предоставлена компанией «Мераком» Теннисный центр «Спартак»Избражение предоставлено компанией «Мераком» Теннисный центр «Спартак»Избражение предоставлено компанией «Мераком» Теннисный центр «Спартак»Избражение предоставлено компанией «Мераком» Теннисный центр «Спартак»Избражение предоставлено компанией «Мераком» Теннисный центр «Спартак»Фотография предоставлена компанией «Мераком» Теннисный центр «Спартак»Фотография предоставлена компанией «Мераком» Теннисный центр «Спартак»Фотография предоставлена компанией «Мераком» Теннисный центр «Спартак»Фотография предоставлена компанией «Мераком» Теннисный центр «Спартак»Фотография предоставлена компанией «Мераком» Теннисный центр «Спартак»Фотография предоставлена компанией «Мераком» Теннисный центр «Спартак»Фотография предоставлена компанией «Мераком» Теннисный центр «Спартак»Фотография предоставлена компанией «Мераком» Теннисный центр «Спартак»Теннисный центр «Спартак» Футбольный стадион в Нижнем НовгородеФотография © Stroytransgaz / предоставлена ПИ АРЕНА Футбольный стадион в Нижнем НовгородеФотография © Stroytransgaz / предоставлена ПИ АРЕНА Футбольный стадион в Нижнем НовгородеФотография © Stroytransgaz / предоставлена ПИ АРЕНА Футбольный стадион в Нижнем НовгородеФотография © Stroytransgaz / предоставлена ПИ АРЕНА Футбольный стадион в Нижнем НовгородеФотография © Stroytransgaz / предоставлена ПИ АРЕНА Футбольный стадион в Нижнем НовгородеИзображение предоставлено ПИ АРЕНА Футбольный стадион в Нижнем НовгородеИзображение предоставлено ПИ АРЕНА Футбольный стадион в Нижнем НовгородеИзображение предоставлено ПИ АРЕНА Футбольный стадион в Нижнем НовгородеИзображение предоставлено ПИ АРЕНА Дворец водных видов спорта в ЛужникахФотография предоставлена UNK Дворец водных видов спорта в ЛужникахИзображение предоставлено UNK Дворец водных видов спорта в ЛужникахИзображение предоставлено UNK Дворец водных видов спорта в ЛужникахИзображение предоставлено UNK Дворец водных видов спорта в ЛужникахИзображение предоставлено UNK Дворец водных видов спорта в ЛужникахИзображение предоставлено UNK Дворец водных видов спорта в ЛужникахИзображение предоставлено UNK Дворец водных видов спорта в Лужниках© Глеб Хлопунов Дворец водных видов спорта в Лужниках© Глеб Хлопунов Дворец водных видов спорта в Лужниках© Глеб Хлопунов Дворец водных видов спорта в Лужниках© Глеб Хлопунов Дворец водных видов спорта в ЛужникахФотография предоставлена UNK |
|
