Правильный угол зрения: угловые соединения стеклопакетов как востребованный тренд |
|
|
Мария Лындина |
|
| Мастерская: | |
| RGC – Российская стекольная компания | X-ONE | |
|

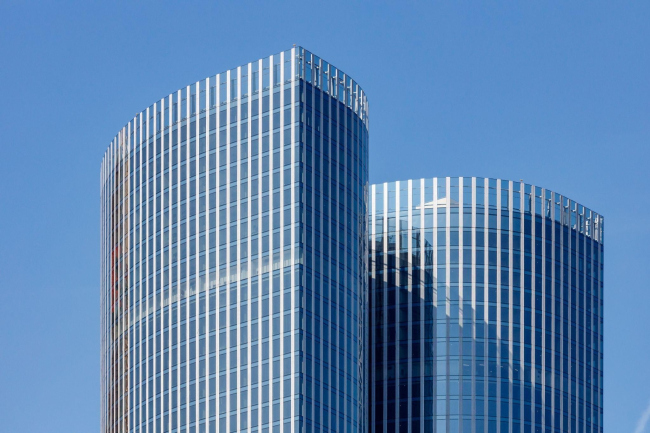

Угловое соединение стекол с минимальным видимым “соединительным швом” выглядит эффектно в любом пространстве. Но как любое решение, выходящее за рамки типового, требует дополнительных затрат и особого внимания к качеству реализации и материалов. Изучаем возможности и инновации от компании RGС. В описании почти каждого современного архитектурного проекта можно прочитать правильные слова про открытость, интеграцию с окружением, близость к природе и значимость естественного освещения как важной составляющей качества жизни. Любое пространство, имеющее стены, пол и потолок, будь то офис в оживленной городской среде или дом, окруженный лесом, только выиграет при наличии двойного освещения и панорамного вида на 180 градусов.  Moscow Towers / Grand TowerИзображение предоставлено компанией RGCНеобходимо помнить, что устройство такого углового остекления требует конструктивного усиления балок и плит перекрытий из-за большей массы, а также, как и любое панорамное остекление, заранее продуманной системы защиты от возможного перегрева и избыточного солнечного излучения (внешние навесы, различного вида жалюзи, специальная пленка и т.д). Типов оформления углового соединения довольно много, впрочем, почти все они так или иначе касаются профильной системы, предлагая различные варианты соединения отдельных стеклопакетов. Такие технологии представляют собой компромиссное решение и попытки минимизировать риски в стремлении создать уникальное по ощущениям и качеству пространство. Планировать установку углового остекления необходимо уже на самых ранних стадиях работы над проектом, а сам монтаж подобной конструкции существенно сложнее установки стандартных стеклопакетов и требует опытных, профессиональных рук. Очевидная простотаСамый простой и наименее дорогой на сегодняшний день вариант, когда два окна соединяются между собой специальным угловым профилем или так называемой эркерной трубой. Такое решение возможно со всеми типами рам, но оно требует дополнительного армирования и особого внимания к монтажу, так как на стыках необходимо использовать дополнительное уплотнение и утепление, иначе возможно появление зазоров и, как следствие, промерзание. Самую эффективную и долговечную герметизацию обеспечивают современные уплотнители из EPDM (этиленпропиленового каучука), также часто используется силикон. Из больших плюсов такого решения можно еще упомянуть легкость устройства открывающихся створок различных систем и простоту в уходе. Но обзор, конечно, неизбежно окажется перекрыт хорошо заметной стойкой (даже при самом тонком профиле), что уменьшает световой проем и сказывается на визуальном эффекте. Эффектно, но дорогоСовременные технологии позволяют согнуть широкоформатное стекло под углом 90º и более. Изготавливается такое стекло методом моллирования, то есть методом гнутья, как с использованием печи закаливания, так и печи гравитационного моллирования. Как правило гнутое стекло используется с алюминиевыми или деревянными рамами. Обзору в таком случае вообще ничего не мешает, и проблема герметичности и возможного промерзания угла не стоит. Но такая технология, во-первых, очень дорогая, так как используются только индивидуальные решения, а во-вторых, требует аккуратного перераспределения конструктивной нагрузки на боковые стойки проема. Еще одна сложность – очень трудно при таком подходе устроить открывающиеся створки и, как следствие, организовать мойку окон выше второго-третьего этажа: ее можно выполнить только при помощи специально подготовленных альпинистов или предусмотрев систему автоматической мойки. Ну а оставить огромное панорамное стекло грязным невозможно, весь положительный эффект мгновенно пропадет. Компромиссная популярностьСамое распространенное из существующих решений – использовать тонкий и довольно прочный алюминиевый профиль (в отличие от профилей ПВХ он не требует дополнительного усиления) и разместить два стекла внахлест, так чтобы одно из них выступало примерно на 10 см. Одним из главных недостатков такого подхода является необходимость установить вертикальную силовую стойку (импост) во всю высоту окна, толщина которой достигает весьма заметных 10-15 см. Снаружи она останется мало заметной и почти не нарушит целостность архитектурного образа, но изнутри эффектный вид окажется в заметной степени перекрыт, в результате главная цель может быть достигнута только частично, а дополнительных усилий и затрат такое решение все равно потребует. Для улучшения теплоизоляции в алюминиевых профилях может также использоваться терморазрыв. Новейший подходНо поиски оптимального варианта активно продолжаются. Компания RGC, один из ведущих производителей стеклопакетов, уже больше года проводит испытания и сертификацию нового продукта, который способен обеспечить максимальную свободу обзора при отличных технических характеристиках и простоте эксплуатации. Специалисты RGC разработали уникальный сплошной Г-образный стеклопакет. Он может быть однокамерным или двухкамерным, при монтаже используется стекло типа триплекс, заполняются камеры вполне стандартным аргоном. Высота такого окна может достигать 3 метров, а ширина каждой из двух створок – до 1 метра.  Изображение предоставлено компанией RGC

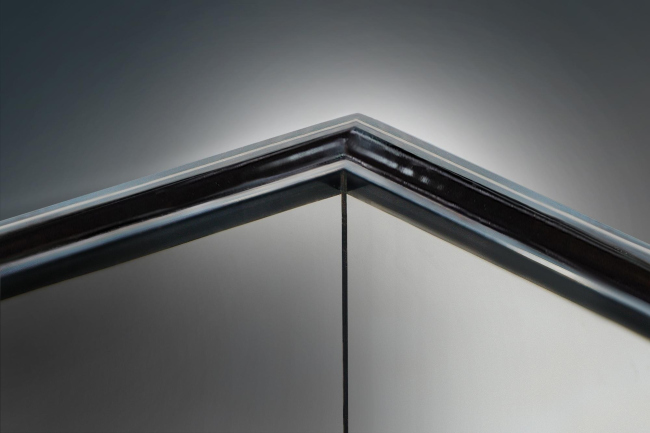

Сборка стеклопакета занимает четыре дня: на первом этапе делаются заготовки для обоих частей, затем стекла склеиваются под углом 90º, затем, по очереди, собираются обе герметичные камеры. Шов также надежно герметезируется при помощи бутила и силикона. В результате с внешней стороны стык оказывается совсем незаметен, а изнутри вид нарушает только вертикальная полоска толщиной всего 3 мм. Конкретные технические показатели по теплопотерям, ветровой нагрузке и некоторые другие климатические характеристики еще предстоит подтвердить дополнительными испытаниями, но уже очевидно, что новый продукт способен дать большую свободу архитекторам и изменить в целом ситуацию на конкретном сегменте рынка. |
|
