Механическое «облако»

Нина Фролова
Объект:
Инженерно-технический корпус Cloud Engine
Адрес:
Китай, None, Цзиндэчжэнь.
Мастерская:
XING DESIGN

Инженерно-технический корпус Cloud Engine по проекту шанхайского бюро XING DESIGN переосмысляет тип инфраструктурного объекта в парковом окружении.

Cloud Engine, что можно перевести как «Облачный двигатель», расположен в городе Цзиндэчжэнь, историческом центре производства фарфора и другой керамики. Сооружение обслуживает бывшую промзону (здесь располагались фарфоровый завод «Космос» и производство машин для промышленного изготовления керамики), ставшую культурным и коммерческим комплексом Таосычуань. Появившиеся в старых и новых зданиях художественные и дизайнерские галереи и мастерские, театральные залы, вузы, отели и магазины фарфора резко увеличили нагрузку на все сети, поэтому для района потребовалась новая инфраструктура с одним центральным узлом, более эффективным, чем серия существовавших небольших объектов. Его проект и был поручен бюро XING DESIGN (http://xing.design).

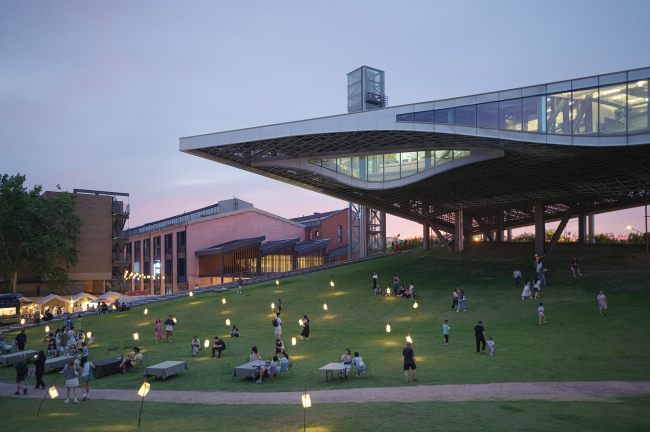

Инженерно-технический корпус Cloud Engine
Инженерно-технический корпус Cloud Engine
Фото © 是然_schranimage

Следовало учесть контекст – новые и старые кирпичные сооружения. Сам участок также был не прост: небольшой парк, скрывающий под собой подземную парковку для окружающих гостиниц.

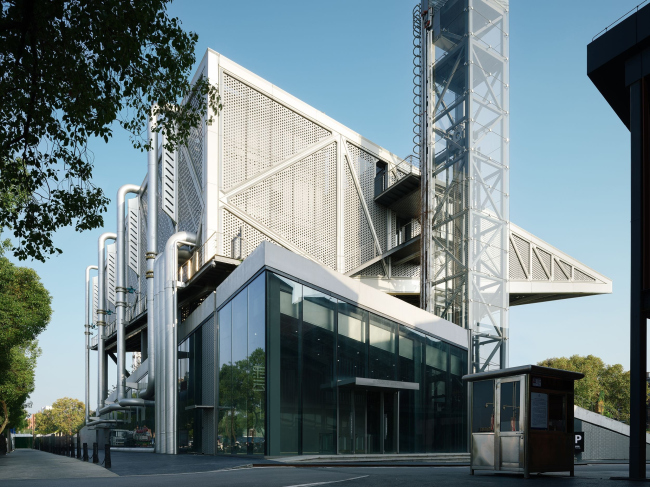

Инженерно-технический корпус Cloud Engine
Инженерно-технический корпус Cloud Engine
Фото © 言隅_inspace



Обычно такие инфраструктурные объекты выглядят как прямоугольная коробка с забранными металлическими жалюзи стенами. При желании можно найти много вариантов для ее маскировки и украшения, но архитекторы стремились «остаться честными», а также максимально сохранить поверхность парка для посетителей.

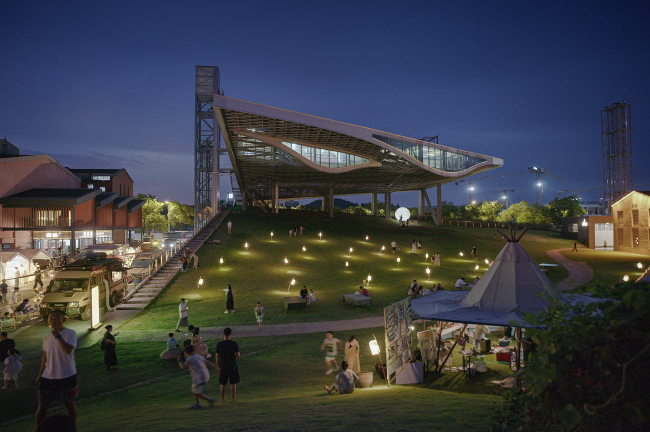

Инженерно-технический корпус Cloud Engine
Инженерно-технический корпус Cloud Engine
Фото © 是然_schranimage

Так возник проект, где часть помещений скрыта под землей, образуя холм, с которого можно обозревать парк и проходящие там мероприятия. Над ним на опорах поднята вторая часть здания, напоминающая облако: она служит навесом, защищающим посетителей парка от жаркого солнца или дождя, превращаясь из чисто технического сооружения в компонент ландшафта.

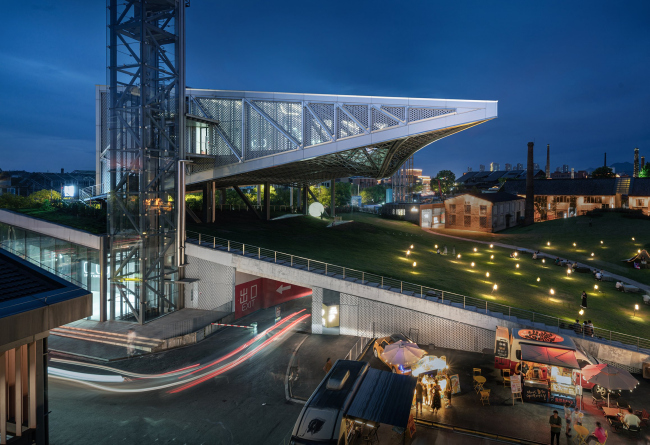

Инженерно-технический корпус Cloud Engine Фото © 是然_schranimage

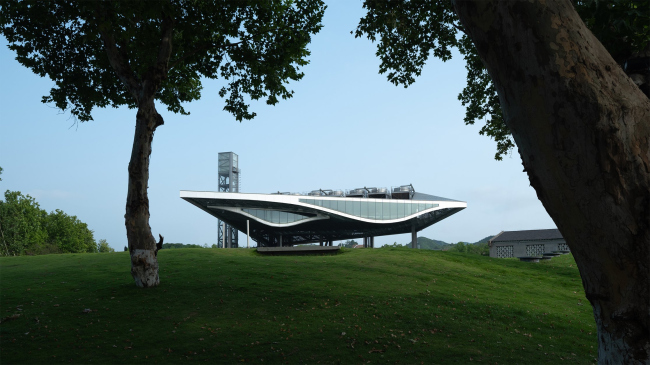

Инженерно-технический корпус Cloud Engine
Фото © 是然_schranimage

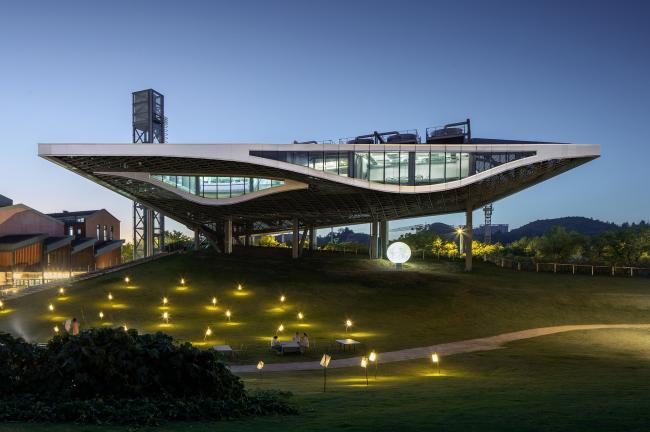

Инженерно-технический корпус Cloud Engine Фото © 是然_schranimage

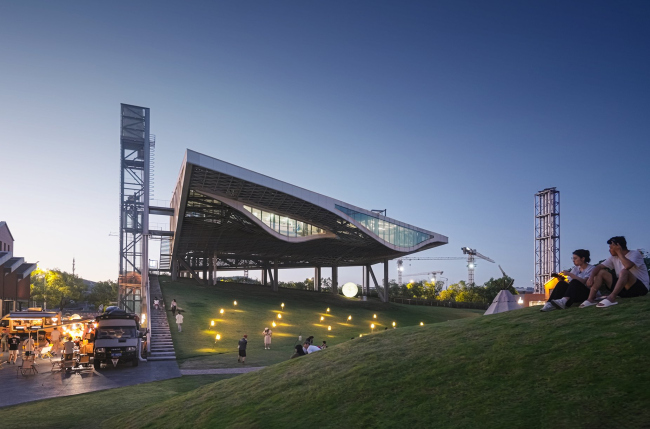

Инженерно-технический корпус Cloud Engine
Фото © 是然_schranimage
Инженерно-технический корпус Cloud Engine Фото © 是然_schranimage
Инженерно-технический корпус Cloud Engine
Фото © 是然_schranimage
Инженерно-технический корпус Cloud Engine Фото © 是然_schranimage
Инженерно-технический корпус Cloud Engine
Фото © 是然_schranimage

Под землей размещены охлаждающие установки, подстанция, котельная и пожарный резервуар. Семь вентиляторных градирен, диспетчерская и переговорная расположены сверху, в клинообразном «облаке». К парку Cloud Engine обращен более приветливой стороной с двумя «глазами»-окнами, а к городу – брутальным фасадом, где подчеркнуто его назначение. Авторы проекта ценят логику инженерных систем и потому не стали ее скрывать, как делается обычно, и тем более имитировать, что часто происходит в интерьерах «индустриального» стиля. Поэтому функциональное назначение тех или иных частей на уличной стороне здания подписаны по-китайски и по-английски, например, трубы с холодной водой или же люк для ремонтных работ.

Инженерно-технический корпус Cloud Engine
Инженерно-технический корпус Cloud Engine
Фото © 李逸_Liyi

В основе проекта ожидаемо лежат технические характеристики. Было необходимо разместить внутри центрифугальные охладительные установки с переменной частотой (три по 2200 RT и одна 1100 RT) с упомянутыми семью градирнями, три газовых котла для отопления (5,6 мегаватт каждый) и два (1,4 мегаватт) для горячей водопроводной воды. Для оптимального расположения труб и остальных сетей использовались параметрические модели и даже эксперименты в аэродинамической трубе. В этой части работы ключевую роль сыграли конструкторы China IPPR International Engineering Co. Среди особенно удачных ходов – расположение диспетчерской и переговорной в пустотах, оставшихся между ферм каркаса.

Инженерно-технический корпус Cloud Engine Фото © 李逸_Liyi
Инженерно-технический корпус Cloud Engine
Фото © 李逸_Liyi
Инженерно-технический корпус Cloud Engine Фото © 是然_schranimage
Инженерно-технический корпус Cloud Engine
Фото © 是然_schranimage
Инженерно-технический корпус Cloud Engine Фото © 言隅_inspace
Инженерно-технический корпус Cloud Engine
Фото © 言隅_inspace
Инженерно-технический корпус Cloud Engine Фото © 是然_schranimage
Инженерно-технический корпус Cloud Engine
Фото © 是然_schranimage
Инженерно-технический корпус Cloud Engine Фото © 是然_schranimage
Инженерно-технический корпус Cloud Engine
Фото © 是然_schranimage
Инженерно-технический корпус Cloud Engine Фото © 李逸_Liyi
Инженерно-технический корпус Cloud Engine
Фото © 李逸_Liyi

Не был забыт и архитектурный контекст. Чтобы Cloud Engine не нарушал своим обликом идиллический покой во дворе гостиницы Jingyang Camphor Court по проекту бюро Vector Architects, его чуть повернули и сместили к северу, что в итоге даже усилило драматизм его форм, а от вестибюля Guomao Hotel его отграничили элементами благоустройства.
