Чудеса комбинаторики

Анна Старостина
Объект:
Компактный доходный дом в квартале Гиндза
Адрес:
Япония, None, Токио.
Мастерская:
Akira Koyama + Key Operation Inc. / Architects

Токийское бюро Akira Koyama + Key Operation Inc. / Architects построило в родном городе поразительно компактный многоквартирный дом. Площадь участка под застройку составила чуть больше 34 м2.

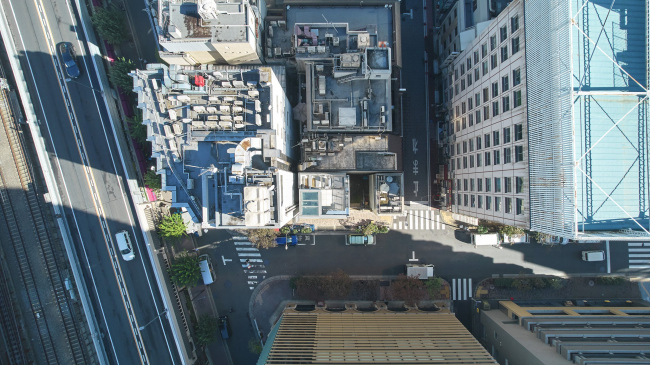

Квартал Гиндза в центральном, одном из самых важных токийских районов Тюо знаменит своими роскошными магазинами, клубами и ресторанами. Земля здесь невероятно дорогая и вполне естественно, что заказчик хотел получить максимум от совсем небольшого участка размером 6,27 на 5,46 м. Бюро Акиры Койямы – Key Operation Inc. / Architects – проявило невероятную изобретательность, спроектировав пятиэтажный доходный дом с площадью этажа всего 28,34 м2. Им помогали конструкторы Delta Structural Consultants.

Компактный доходный дом в квартале Гиндза в Токио
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects

Вызовов оказалось даже слишком много: трехэтажное здание не могло обеспечить необходимую доходность, а дома выше обязаны иметь лифт; размещенные снаружи лифт и лестница перекрывали бы обзор, а если их оставить у задней стены, то появляется коридор, который «съедает» драгоценные метры. Необходим был еще и подземный уровень, при этом близость соседнего здания исключала возможность строительства традиционной подпорной стенки.
Компактный доходный дом в квартале Гиндза в Токио Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects

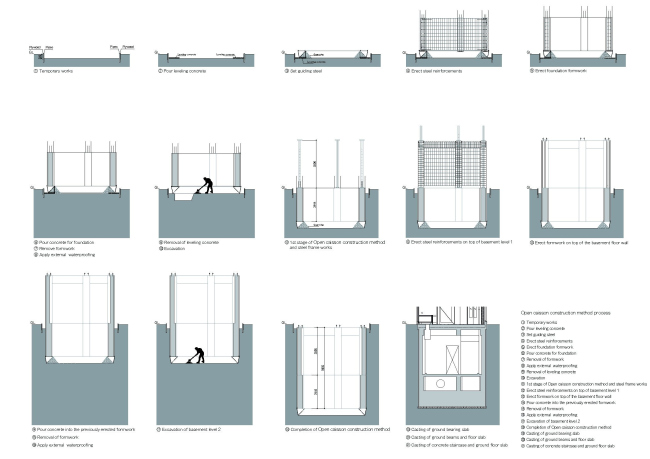

Был применен «способ открытого кессона», когда части фундамента отливаются на поверхности и затем постепенно опускаются под собственным весом на нужную глубину: в данном случае на 6 м опустили сначала фрагмент высотой 2,5 м, а затем еще один – 3,5-метровый. На финальной стадии установки происходит трудоемкий процесс выравнивания всей конструкции. Технология в основном используется при возведении инженерных сооружений и промышленных объектов и почти не применяется в жилом строительстве, от подрядчика она требует особых навыков и опыта. На бетонном основании возвели тонкие стальные конструкции, в основе которых – квадратные балки со стороной 125 или 150 мм с пожаростойким покрытием.
Компактный доходный дом в квартале Гиндза в Токио Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects

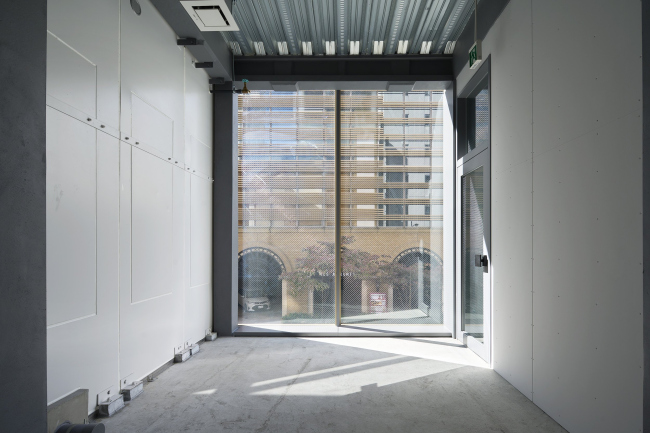

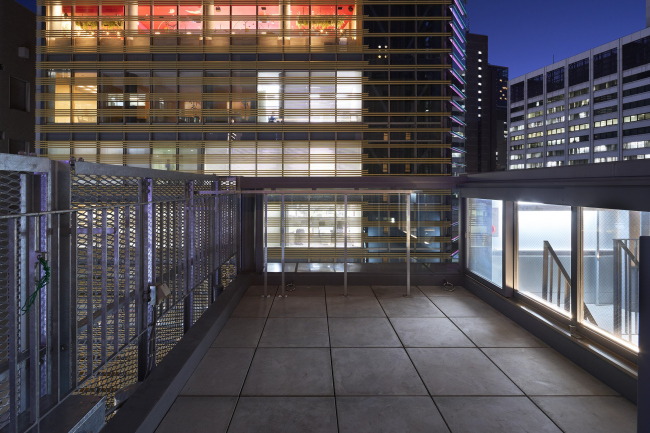

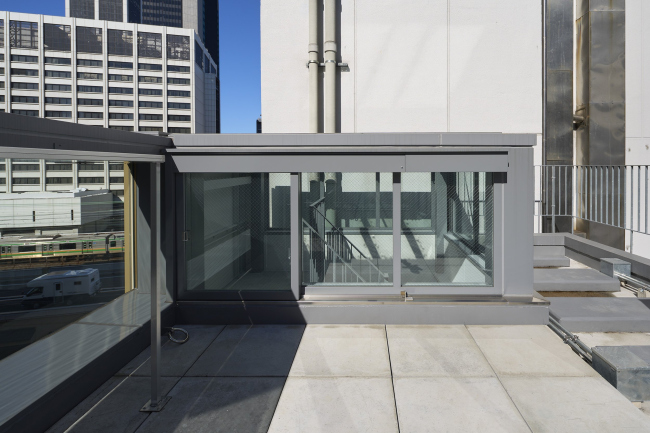

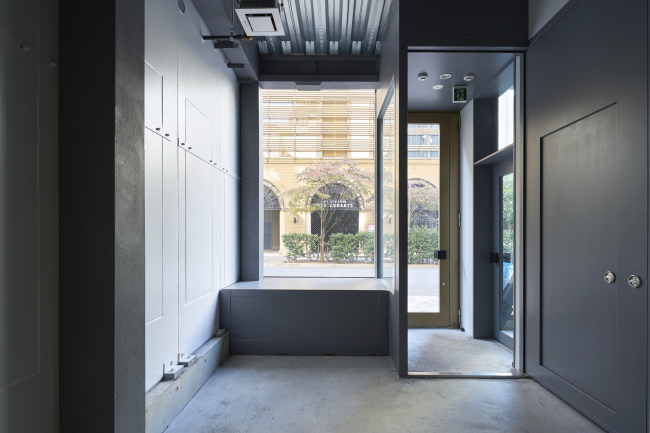

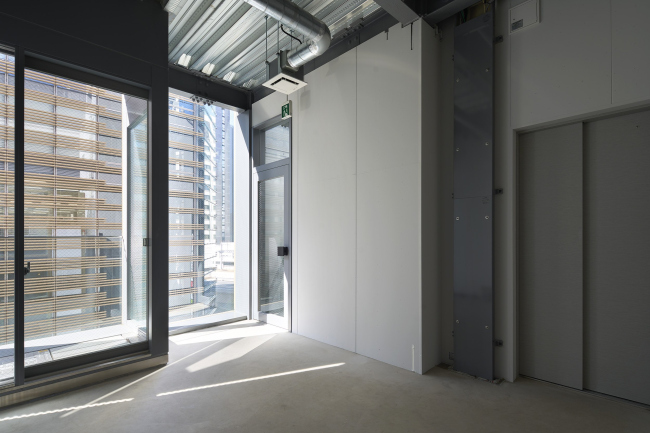

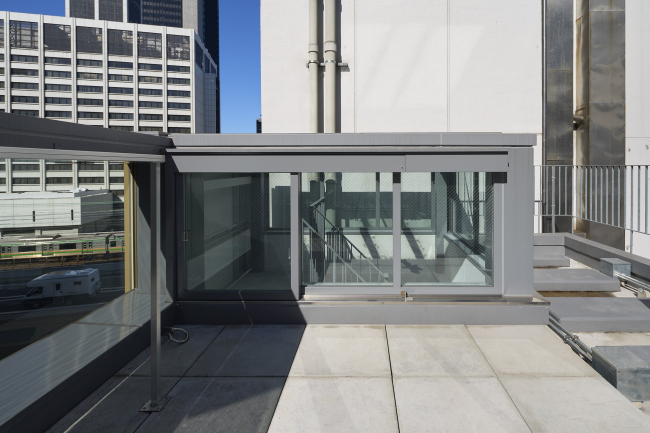

В подвале разместили места для хранения, электрощит, телекоммуникационное оборудование и канализационные сливы. Лифт и лестница заняли пространство вдоль примыкающего к соседнему зданию бокового фасада, на первом этаже осталось достаточно площади для небольшого ресторанчика или, например, ювелирного бутика, а все верхние этажи предназначены под аренду. Еще один боковой фасад полностью закрыт железной сеткой, за которой спрятана инженерия. Доступ к ней обеспечен и из внутренних помещений, чтобы арендаторам было легче модифицировать системы. Ну а на крыше также размещены блоки системы кондиционирования и вентиляции и сделана открытая терраса для жильцов с барной стойкой.
Компактный доходный дом в квартале Гиндза в Токио Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Фотография © Noriyuki Yano / предоставлена Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио © Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
© Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио © Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
© Akira Koyama + Key Operation Inc. / Architects
Компактный доходный дом в квартале Гиндза в Токио
Компактный доходный дом в квартале Гиндза в Токио
© Akira Koyama + Key Operation Inc. / Architects
