Для архитектуры будущего: о тенденциях в алюминиевой отрасли и новых светопрозрачных конструкциях для новых проектов рассказывает Дмитрий Рачков

Инженерный практикум.

10 Марта 2017
mainImg
0 Одна из крупнейших в мире выставок архитектуры, строительства и материалов BAU-2017, проходившая в Мюнхене, за неделю работы с 16 по 21 января собрала в своих 17 павильонах более 250 тысяч посетителей, а более 2100 участников из 45 стран мира представили свою продукцию на площади 185 000 квадратных метров. Новейшие материалы и технологии экспонируются на выставке в разделах, охватывающих весь спектр интересующих профессионалов тем: сталь, камень и кирпич, керамика и напольные покрытия, дерево и стекло, замки и ворота, информационные технологии.

Однако мы остановимся на тенденциях в области применения алюминия для строительных ограждающих и светопрозрачных конструкций, а также на использующихся при этом инженерных системах.
zooming

Рассказывает Дмитрий Рачков, Директор по развитию АО «ТАТПРОФ»

Различные материалы

В конструкциях всё чаще применяются различные сочетания материалов для производства светопрозрачных конструкций – окон, дверей, витражей. Наряду с традиционным применением в алюминиевых конструкциях полиамидов и ПВХ изделий, применяемых в качестве термомостов для комбинированных профилей, широко начинают применяться пластиковые элементы, являющиеся составными частями несущих элементов конструкций. Так, профиль из пластика используется в качестве элемента профиля, в который устанавливается заполнение СПК. Стальные элементы чаще используются в местах конструкций, подвергающихся повышенному износу: полозья для портальных дверей, прижимные планки витражей при крупногабаритном заполнении.

Для повышения теплотехнических свойств конструкций используется элементы на основе ЕПДМ и каучука на внешних частях, вспененные элементы – для заполнения внутренних полостей конструкций. Таким образом, алюминиевые конструкции становятся более теплозащищенными и энергоэффективными (например у ТАТПРОФ – серия ТПТ-95 с самыми высокими теплотехническими характеристиками).
Выставка BAU-2017. Фото предоставлено АО «Татпроф»
Выставка BAU-2017. Фото предоставлено АО «Татпроф»

Использование сочетания различных материалов в одной конструкции позволяет снизить её вес, повысить технологичность сборки и монтажа за счёт снижения или исключения необходимости дополнительной обработки, повысить долговечность конструкции, и как следствие, снизить стоимость конечного продукта для потребителя.

Специализация

Рост числа представленных на выставке решений, специализированных на требованиях конкретных групп потребителей готовит об ориентации производителей СПК с применением алюминия на узкие сегменты рынка, имеющих специфические требования к конструкциям.

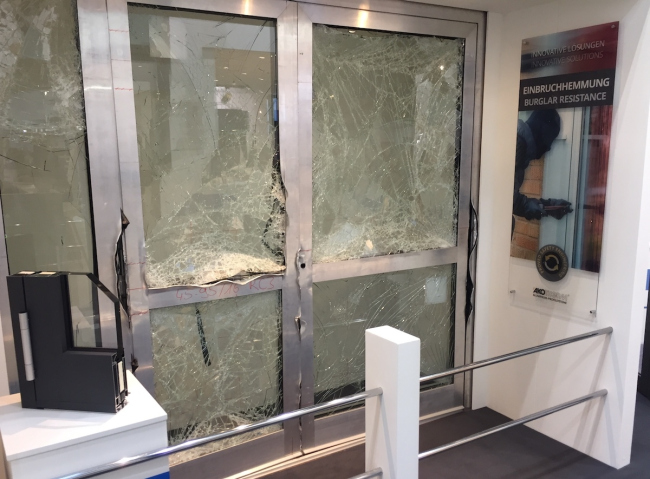

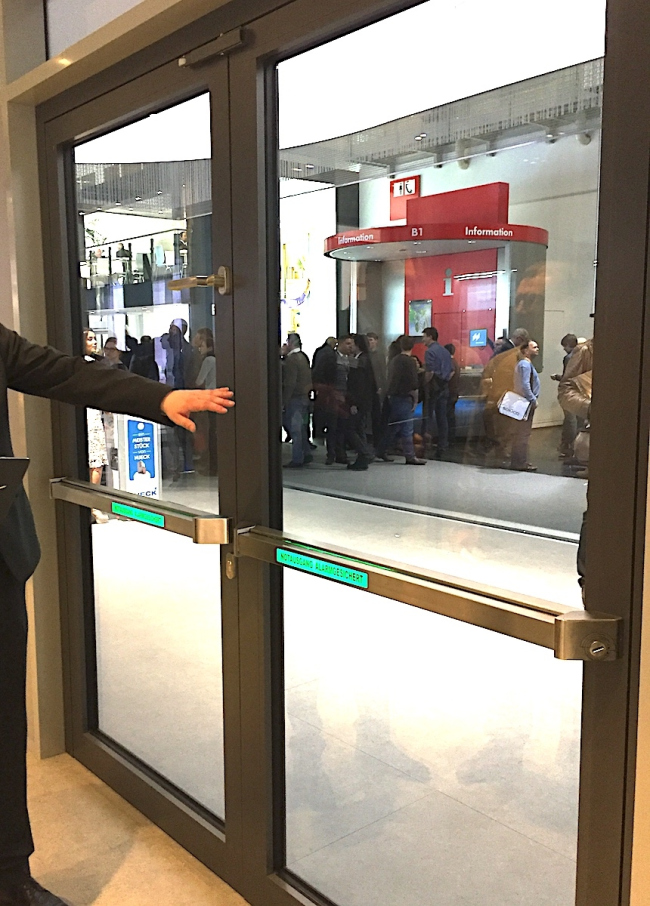

Например, высок процент системодержателей, предлагающих огнестойкие конструкции, конструкции со специфическими системами доступа, позволяющие ограничивать несанкционированный доступ в помещение маленьким детям – установка на эвакуационных дверях (обязательных для установки с детских учреждениях), механизмов замков на недосягаемом по высоте уровне, тогда как взрослый человек среднего роста без труда способен открыть эвакуационную дверь.
Выставка BAU-2017. Фото предоставлено АО «Татпроф»
Выставка BAU-2017. Фото предоставлено АО «Татпроф»

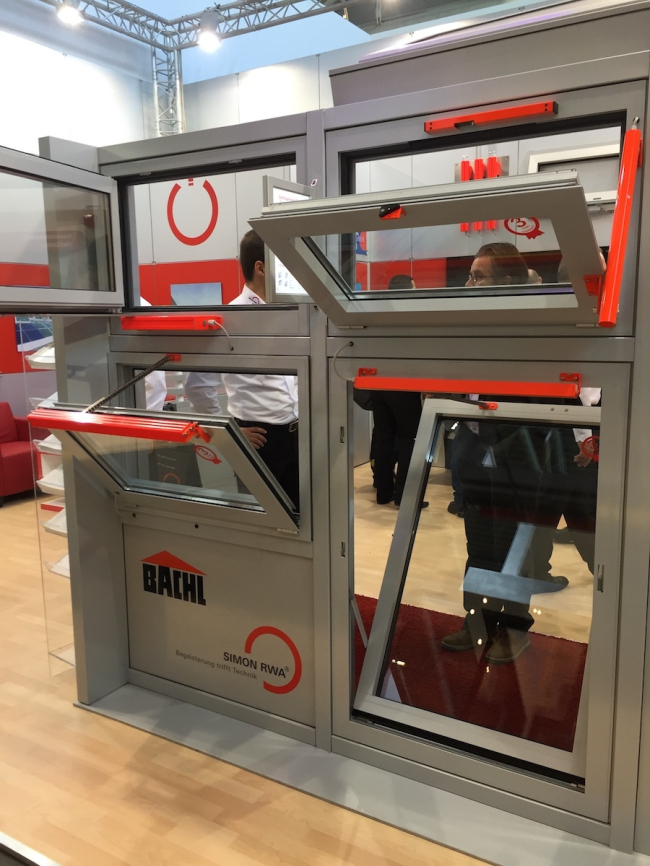

Многочисленные системы предлагают безопасные решения для вентиляции помещений при помощи фиксации створки в положении «проветривание», при этом для открывания створки требуется выполнить последовательность действий, до которой маленький ребенок не догадается. Некоторые производители предлагают выполнять створки такой ширины, что в неё возможно «просунуть» только руку.

Система выпадающего порога позволяет, с одной стороны, обеспечить защиту от ветра и звука, тогда как в открытом положении отсутствует препятствие, например, для проезда каталки в больнице или человека на коляске.

Автоматизация

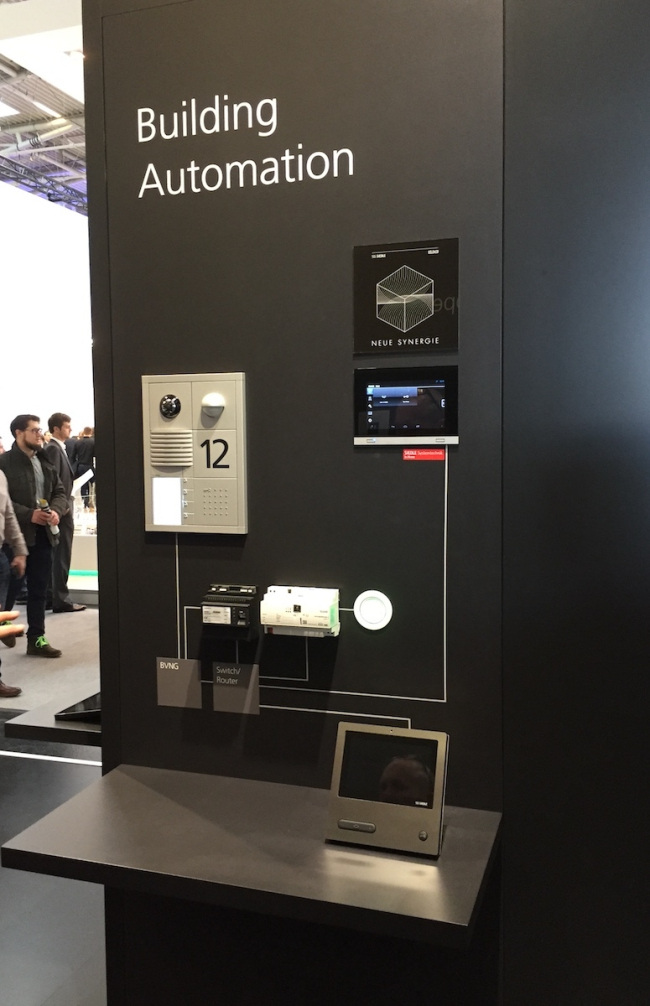

Среди представленных на экспозиции решений растет число систем, позволяющих автоматизировать различные процессы при
  • проектировании
  • изготовлении
  • эксплуатации светопрозрачных конструкций.
Например, представлены решения для автоматизации следующих процессов:

а. процессов расчёта и проектирование конструкций на этапе разработки концепции и проекта здания. Это и системы автоматизированного проектирования (например в России – ПО Tatprof-3D) , и системы контроля изменений и документооборота при строительстве и эксплуатации, и высокоточные обрабатывающие центры, и механизмы для сборки готовых конструкций – все они, соединенные единой информационной системой, позволяют свести к минимуму ошибки на всех этапах работы и повысить производительность при выполнении каждого действия. Ручной труд при этом минимизирован и сводится, чаще всего, в выбору необходимой программы действий и периодическому контролю результатов на заранее определенных этапах.

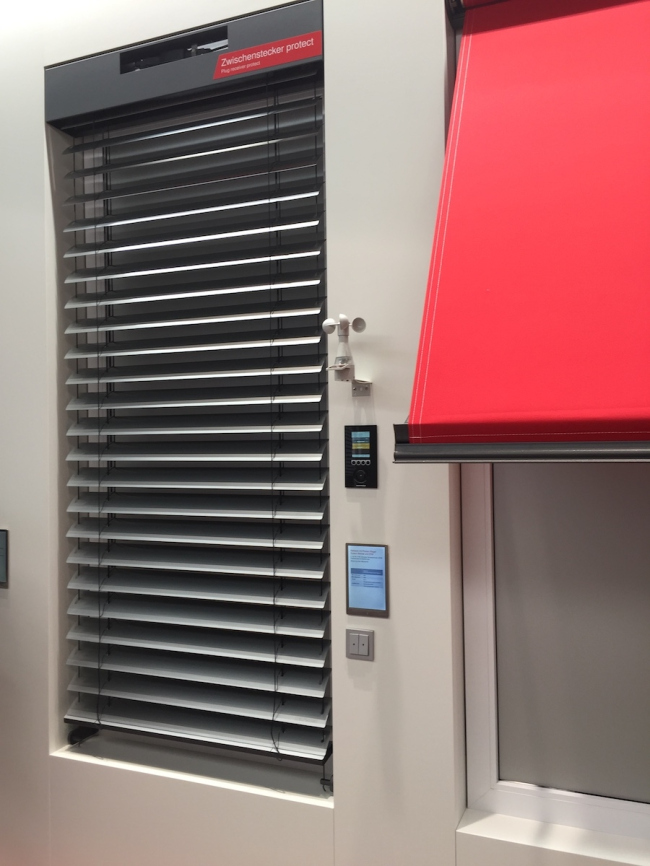

б. процесс автоматизации работы подвижных элементов окон и дверей – автоматическая работа створок (у ТАТПРОФ – система портальных дверей с возможностью автоматического управления ТПТ-72 ПС). Большинством из них сегодня можно управлять при помощи любого мобильного телефона с установленным приложением. Дистанционно открыть входную дверь для позвонившего в дверь курьера во время вашего отсутствия, включить отопление перед возвращением в дом, контролировать уровень освещенности или управлять мультимедиа-контентом – всё это доступно уже сегодня практически любому желающему.

в. активно используются системы автоматизации и в вопросах управления внутренним климатом помещений. Сочетание динамичных фасадов(Система солнцезащитных ламелей с изменяемым углом наклона ТП-50400) – фасадных систем с регулируемым уровнем «зашторивания» при помощи изменения угла наклона жалюзи или открывания маркиз – с системой рекуперации, вентиляции и отопления позволяет значительно сократить расходы на энергоресурсы и тонко настраивать микроклимат помещений под ваши требования.
Выставка BAU-2017. Фото предоставлено АО «Татпроф»
Выставка BAU-2017. Фото предоставлено АО «Татпроф»

Алюминиевые конструкции – для архитектуры и интерьера

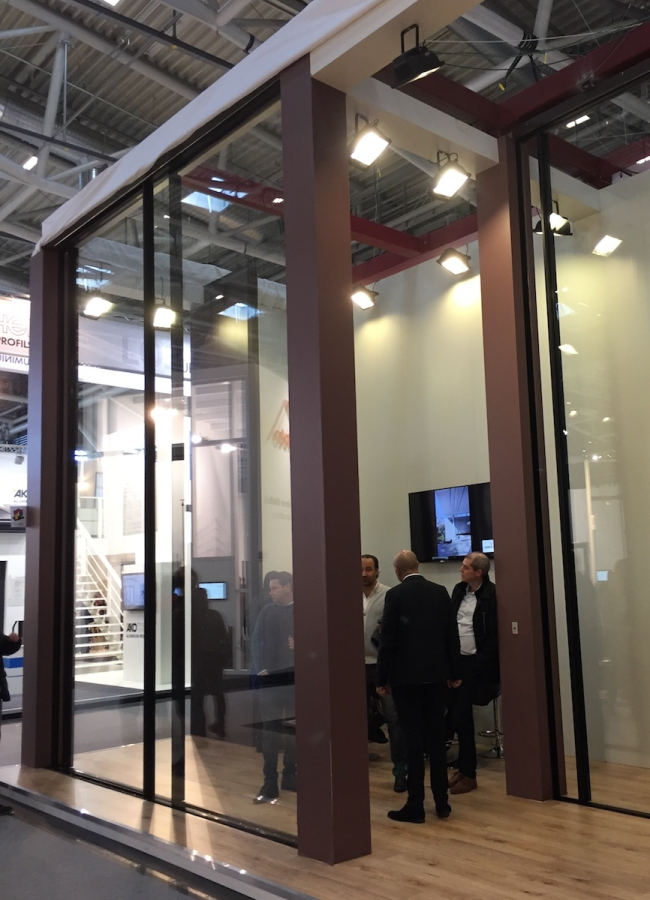

Применение крупногабаритных конструкций, увеличение процента остекления говорит о продолжении тенденции размытия границ между внешним и внутренним пространством.

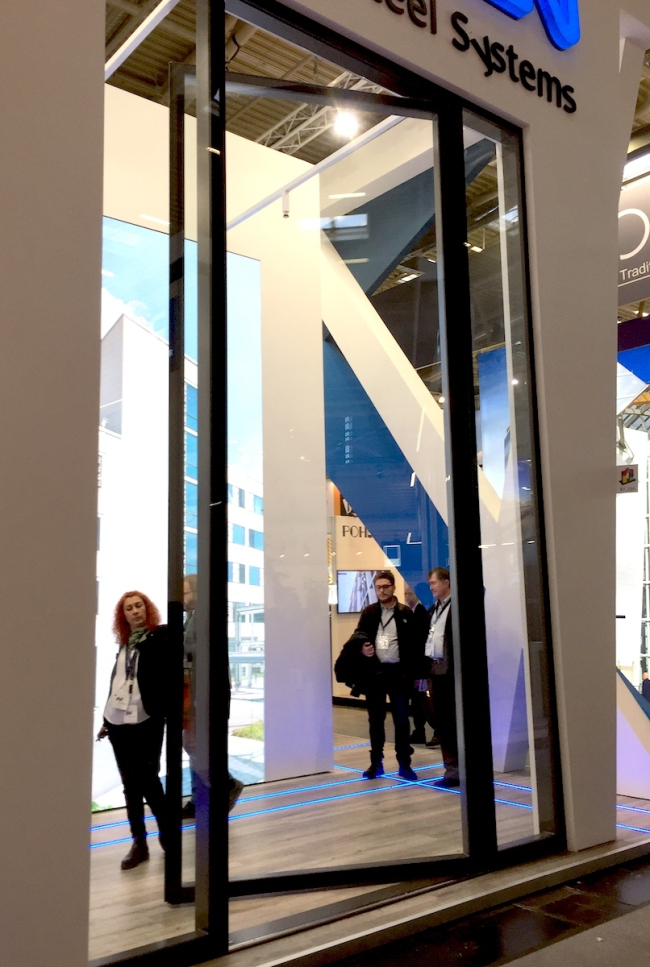

Рамы больших дверей и объемных фасадов становятся уже, скрываются в стенах или утапливаются в полах, тем самым позволяют усилить ощущение открытого, но при этом «теплого» пространства. На стендах подавляющего большинства производителей алюминиевых систем были представлены портальные двери с максимальным числом открываемых элементов (в том числе и открывание углов), позволяющих увеличить, например, площадь гостиной вашего загородного дома, визуально добавив к ней площадь веранды или лоджии.
Выставка BAU-2017. Фото предоставлено АО «Татпроф»
Выставка BAU-2017. Фото предоставлено АО «Татпроф»
Выставка BAU-2017. Фото предоставлено АО «Татпроф»

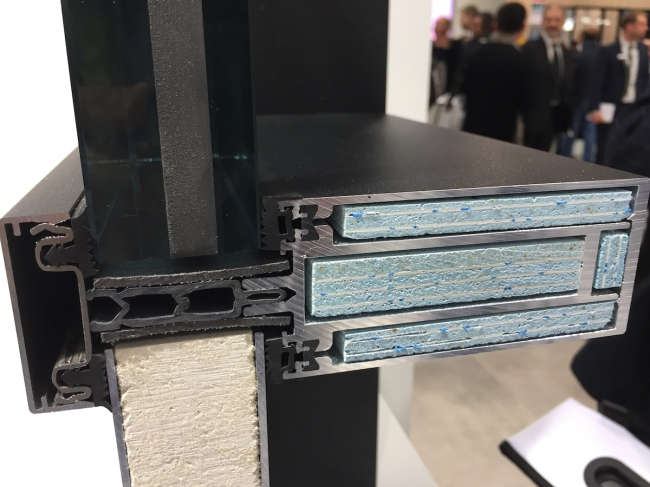

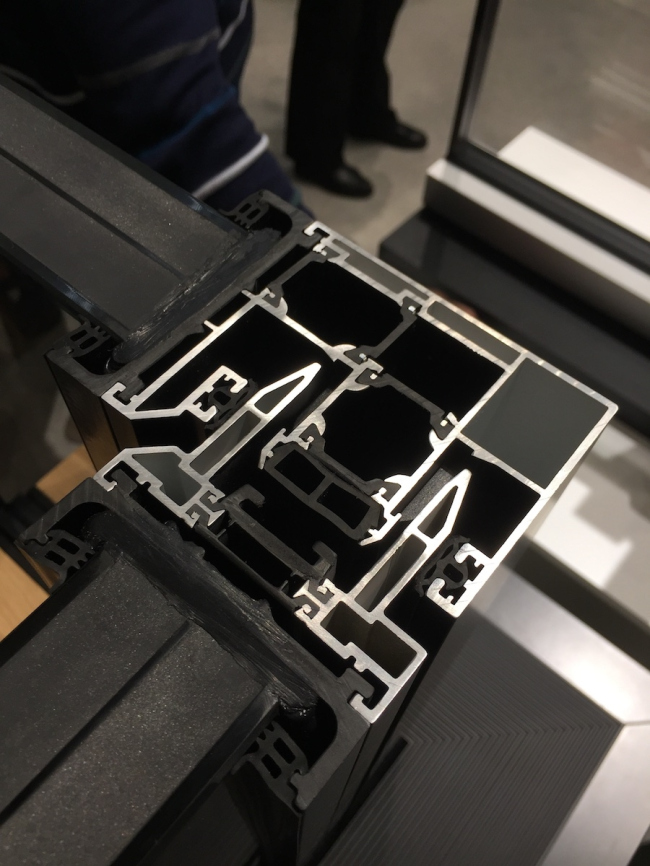

Выставка BAU-2017. Как рождается стеклянная архитектура. один из узлов. из Фото предоставлено АО «Татпроф»

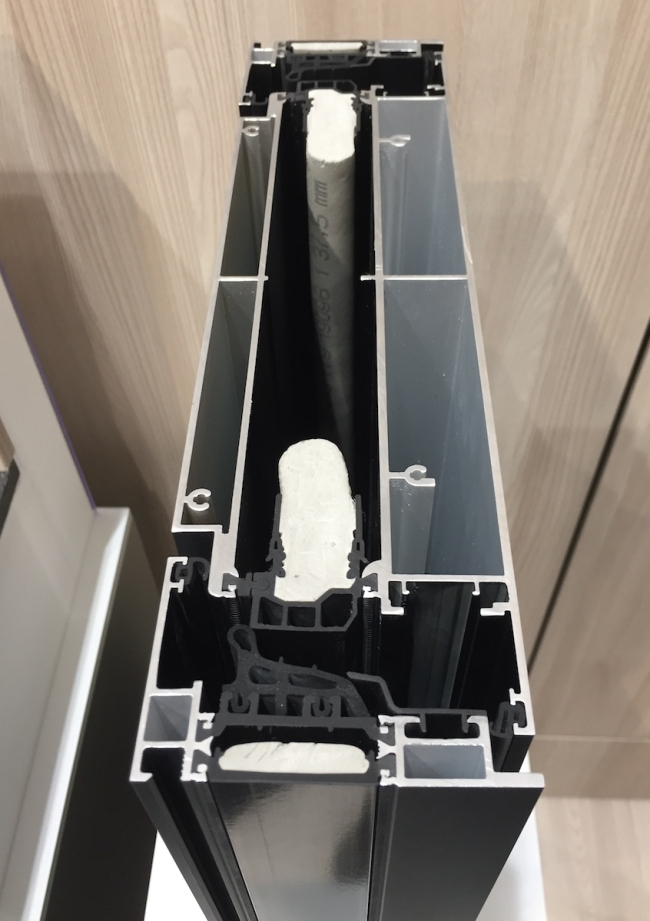

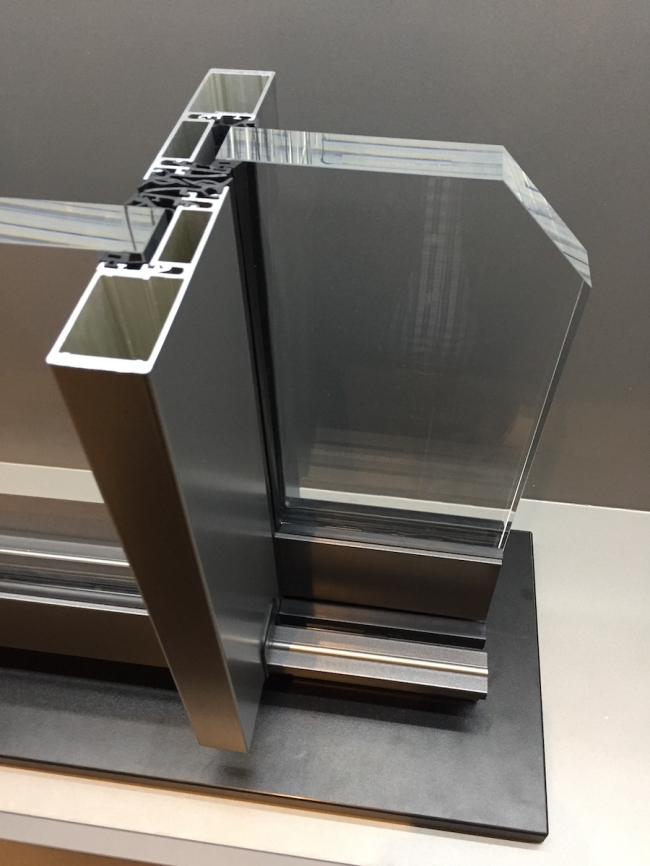

Выставка BAU-2017. Как рождается стеклянная архитектура. один из алюминиевых профилей. Фото предоставлено АО «Татпроф»

Дискуссионные площадки BAU-2017: рациональное использование пространства жилища и городское планирование

На протяжении всех дней выставки в отдельном павильоне под эгидой «Инвестиции в будущее» и на оборудованных площадках основных павильонов проходили лекции и открытые дискуссии ведущих европейских экспертов в архитектуре, дизайне и строительстве. Мне удалось посетить некоторые из них.

Рациональное использование пространства. В условиях уменьшения количества квадратных метров на каждого проживающего человека, наблюдается тенденция повышения рациональности использования пространства. Относится это как к внутреннему пространству, так и к расположению многоквартирных домов внутри квартальной застройки.

Так, например, продвигается максимально эффективное использование естественного освещения – оконные блоки максимального размера, устройство второго света, зонирование с помощью мебели, а не перегородками.

При проектировании расположения зданий при формировании жилой застройки из многоквартирных домов предлагается отказаться от стандартного рядного (или ортогонального) расположения домов. Нестандартное расположение позволяет после предварительных расчётов увеличить доступ солнечного света в помещения, а также избавиться от вида из окна «на стену соседнего дома». Взаимное расположение домов между собой позволяет обеспечить «перспективный» вид, то есть часть видимого пространства может быть ориентирована на соседний дом (но не под прямым углом), а часть должна «выходить» на дальнюю перспективу – дальние дома, квартальный проезд и т.п.

Предлагается отказаться от использования многочисленных заборов и ограждений, отделяющих дворы жилой застройки между собой, обеспечив возможность организации единого квартального пространства. Для обозначения границ квартала предлагается широко использовать дорожную разметку. Кроме того, популяризируется использование нетрадиционных материалов в качестве конструктивных. Одним из самых ярких примеров было здание в центре небольшого европейского городка, в котором для «вписывания» его в существующее пространство использовались стены из стеклянных кирпичей – специально изготовленных стеклянных блоков, часть из которых были прозрачными, а часть – покрашены в цвет традиционного темного кирпича. Таким образом, авторам проекта удалось достичь гармоничного размещения ультрасовременного здания в череду существующих традиционных зданий.

Подводя итоги

Предлагаемые решения направлены на повышения качества жизни и профессиональной деятельности за счёт разработки новых материалов, средств механизации и автоматизации, более глубокого применения программного обеспечения для повышения эффективности применяемых решений и минимизации возможных коллизий в строительстве.

Часть из представленных технологий, безусловно, нашли или еще найдут своё применение на реальных объектах. В европейских странах они, наверняка, начнут широко применяться в самое ближайшее время. Для России предложенные на выставке решения, безусловно, интересны как ориентир для определения вектора развития архитектуры, строительства и автоматики. Применение их, вероятно,
получит широкое распространение после переосмысления и адаптации к отечественным условиям и реалиям.

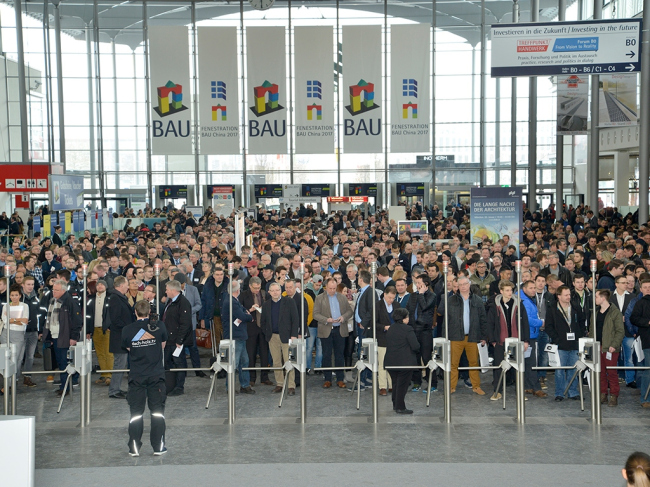

Выставка BAU-2017. перед открытием. http://bau-muenchen.com/
zooming
Выставка BAU-2017. один из стендов с светопрозрачными конструкциями. http://www.muenchen-ru.info
zooming
Выставка BAU-2017. одна из презентаций. Фото предоставлено АО «Татпроф»
