Как управлять концерт-холлом мирового уровня с планшета

Система интеллектуального управления зданием, установленная компанией ABB в амстердамском концерт-холле Ziggo Dome, позволяет изменять любые параметры с помощью мобильного интерфейса. В данном случае проектировщики сосредоточились на освещении.

Юлия Тарабарина

Автор текста:
Юлия Тарабарина

28 Января 2019
Реклама
mainImg
Мастерская:
Benthem Crouwel
Проект:
Концертный зал Ziggo Dome
Нидерланды, Амстердам

2009 — 2012
Компaния:
АББ (АВВ)
Сайт:
0 Здание концертного зала Ziggo Dome построено в 2009-2012 годах по проекту голландского бюро Яна Бентема и Мелса Краувела, известных работой над центральными вокзалами Роттердама и Гааги, а также белоснежной трапецией нового крыла амстердамского музея современного искусства Стеделейк. Концертный зал, чья акустика считается лучшей в Нидерландах, построили на юго-востоке Амстердама рядом с Ареной – большим футбольным стадионом, который является «домашним» для клуба Аякс. Юго-восток – современная часть голландской столицы со сложной историей развития. В 1970-е здесь был построен модернистский район Белмер, амстердамские «черёмушки»: район многоэтажного типового жилья, который быстро деградировал в социальном плане и был на две трети разобран. Сейчас общественный центр района Белмер активно превращается в город торговых центров, офисных башен и парков. Появление здесь нового концерт-холла было вполне закономерным.

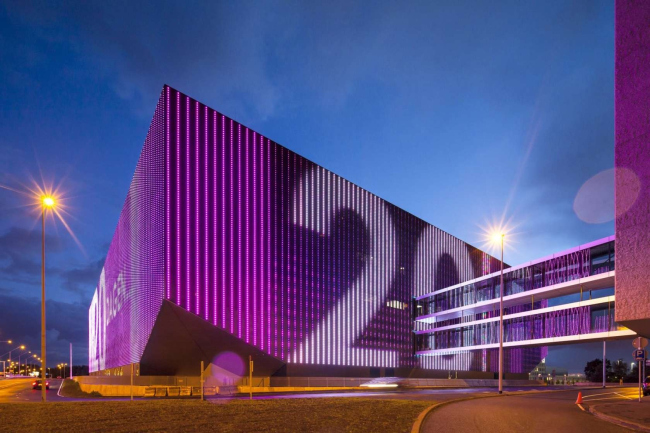

Ziggo Dome в тёмное время суток. Фотография: Shirley de Jong, 2013 / commons.wikimedia.org / CC BY-SA 3.0
Ziggo Dome фото © Jannes Linders

В процессе создания зал назывался Music Dome, затем его переименовали в Ziggo Dome в честь одного из главных спонсоров строительства, крупнейшего голландского кабельного канала и интернет-провайдера компании Ziggo. Одной из целей строительства было дать Нидерландам возможность принимать гастроли звёзд мировой величины, которым требуется зал с идеальной акустикой и большой вместимостью: от 12 000 до 20 000 человек. До строительства Ziggo Dome, вмещающего 17 000 зрителей, такого зала в стране не было – хотя соседняя Арена вмещает в три раза больше человек и концерты в ней тоже проводятся, акустика там не слишком хороша. После того, как поблизости по проекту Николаса Гримшо в 2007 году построили вокзал Bijlmer ArenA, добираться и до Арены, и до Ziggo Dome стало очень удобно: 600 метров пешком, минут пять прогулки.

Архитектура Ziggo Dome проста и функциональна. Её, можно сказать, вообще нет, настолько она подчинена эффективной конструкции и инженерным требованиям. Купола, присутствие которого можно было бы предположить исходя из названия (Dome), тоже нет – название условно. Зал четырехэтажной высоты с двумя ярусами амфитеатра, и окружающие его вестибюли, репетиционные и кафе помещены в простую коробку-параллелепипед с квадратным планом: 90 х 90 х 30 м. Цокольный этаж заглублен, и пол зала оказывается примерно на 5 метров ниже уровня земли. Ещё ниже – 1 ярус подземной парковки для VIP-посетителей. Самый верхний ярус занят конструкциями потолка, высотой больше 7 м; к ним можно подвесить до 100 тонн сценического оборудования.
Ziggo Dome: концертный зал. Фотография © Юлия Тарабарина, 2016
Ziggo Dome: установка оборудования концертном зале. Фотография © Юлия Тарабарина, 2016

Зал строили с расчётом на живое исполнение и для идеальной акустики сделали всё, что было возможно: по 20 акустических панелей в каждом сегменте зрительного зала и панели на потолке поглощают избыточную реверберацию, делая звук «сухим» и чистым. Для посетителей предусмотрена хорошая видимость сцены из любой точки, удобные стулья, обивка которых выполнена согласно последним изысканиям автопрома.
Ziggo Dome: концерный зал. Фотография © Юлия Тарабарина, 2016

Тщательное распределение потоков позволяет добираться до места кратчайшим путем; действует множество кафе и даже – это специально подчёркивают и архитекторы, и администрация на сайте Ziggo Dome – туалетов, причём передвижные перегородки позволяют изменять число мужских и женских кабинок. Разумеется, всё предусмотрено и для звёзд эстрады: гримёрные, репетиционные, помещения для команды гастролёров. К тому же зал, хотя и строился как концертный, легко трансформируется – в нём можно залить каток, устроить бассейн олимпийского класса или соревнования по теннису.
Ziggo Dome: концерный зал. Фотография © Юлия Тарабарина, 2016

Снаружи же Ziggo Dome – чистейшая тёмная «коробка», простейшая форма. Если бы не светодиодные экраны площадью 10 000 м2, составленные из 840 000 LED-ов и покрывающие все четыре фасада здания, превращая его в объёмный мультимедийный экран, способный транслировать даже видео. Днём, в период репетиций, Ziggo Dome прост, лишь слегка поблёскивает лампочками диодов. А в популярное для концертов современной музыки тёмное время суток он превращается в светящийся куб, способный транслировать любые изображения – в мега-афишу, витрину самого себя. Проезжая мимо, его невозможно не заметить.
Ziggo Dome: медиа-фасады днём. Фотография © Юлия Тарабарина, 2016

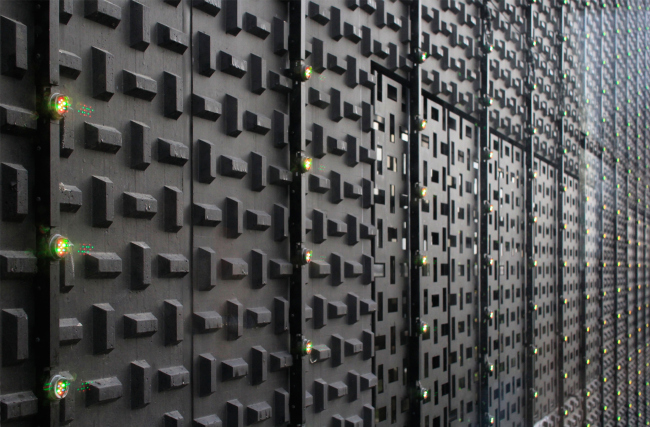

Ziggo Dome: медиа-фасады днём вблизи. Фотография © Юлия Тарабарина, 2016

Разумеется, концертный зал мирового уровня потребовал сложного электротехнического оборудования. Отвечавшая за его установку компания Beemster Electrical Solutions пригласила компанию ABB, которая спроектировала и инсталлировала в Ziggo Dome систему интеллектуального управления зданием, основанную на открытой шине KNX, решения для которой ABB выпускает уже более 20 лет.

Система, разработанная ABB для управления энергосистемами крупных и сложных зданий, подобных концерт-холлу мирового уровня, называется i-bus KNX. Фактически это «умный дом», масштабированный для решения сложных задач. Такая система управляет всем: от таймеров фонарей, окружающих здание на улице, пожарной безопасности, экономии энергии, кондиционирования и тепла – до программирования медиа-фасада, управления освещением сцены и всех помещений, включая вход и холлы-коридоры. Но в данном случае инженеры ABB, по словам представителей компании, сосредоточились на управлении всеми видами освещения, поскольку оно – важная часть любого концерта.

Вся электрика Ziggo Dome подключена к центральному ядру, от которого разведены четыре основных узла, базирующиеся в цокольном этаже и передающие задачи 56 распределительным линиям на четырёх основных этажах – что обеспечивает запас мощности и надежности, достаточный для нетривиальных задач многофункционального концертного зала, рассчитанного на лучшее качество усиленного звука и максимально эффектные представления.

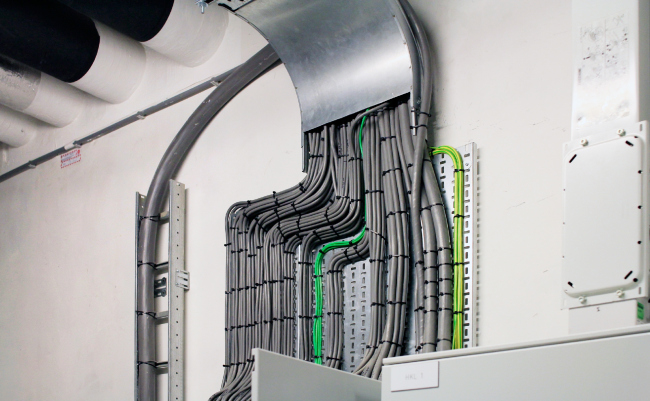

Ziggo Dome: энергетические кабели в одном из управляющих центров. Фотография © Юлия Тарабарина, 2016

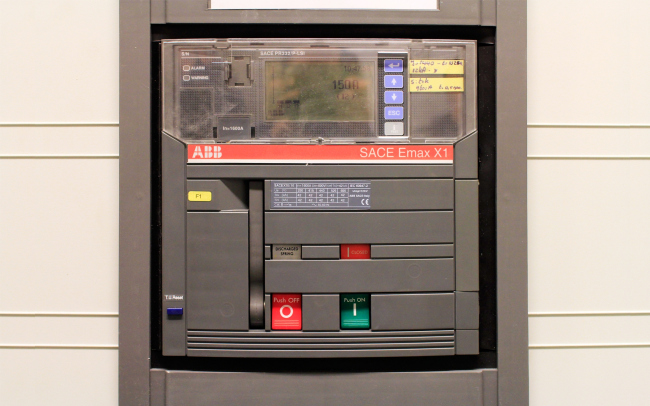

Ziggo Dome: оборудование ABB в одном из управляющих центров. Фотография © Юлия Тарабарина, 2016

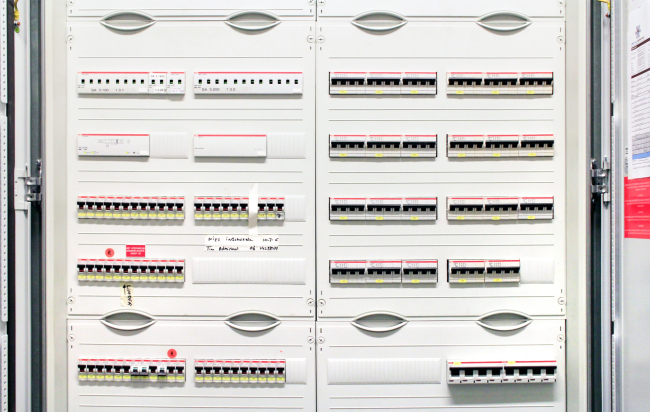

Ziggo Dome: оборудование ABB в одном из управляющих центров. Фотография © Юлия Тарабарина, 2016

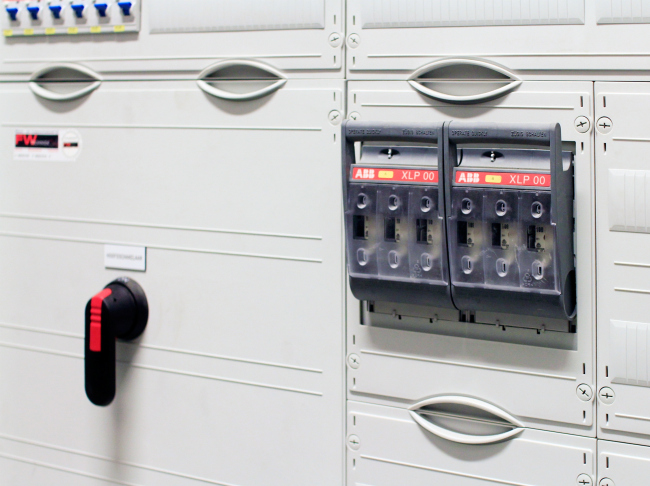

Ziggo Dome: оборудование ABB в одном из управляющих центров. Фотография © Юлия Тарабарина, 2016

Наладить, перенастроить и отключить все функции можно с помощью интерфейса, доступного как стационарно – на экранах, встроенных в стены основных помещений, так и с мобильного устройства, с планшета. Что не исключает, разумеется, традиционных тумблеров. Есть что-то фантастическое в том, что один человек, передвигаясь по зданию с планшетом – он же интерфейс управления – в руках, может, к примеру, приглушить свет в любом помещении, включить и выключить всё сразу или активировать, что особенно важно, какой-то из режимов освещения всего здания. Очевидно, что таким образом можно сэкономить гигантское количество не только электричества, но и времени – на одной только ходьбе к выключателям. Конечно же, одним человеком с планшетом в руках в данном случае обойтись невозможно – за системой следит команда специалистов. Но скорость реагирования, возможности и техническое совершенство этого решения очевидны.

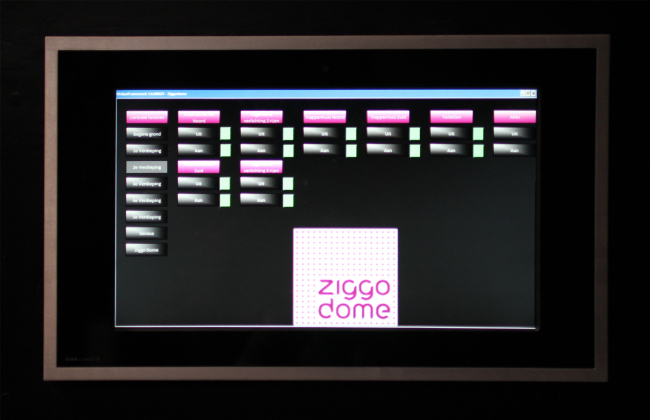

Ziggo Dome: сенсорный экран управления, установленный в одном из репетиционных залов. Фотография © Юлия Тарабарина, 2016

Современная музыка не только во многом держится на возможностях микширования и усилителей, но и часто бравирует своей технологичностью, выставляет её напоказ, превращаясь в разновидность эстетики хай-тека. Немалые возможности современной техники, подчинённые в конечном счёте одному солисту – «звезде» – определённо производят впечатление. Здание Ziggo Dome работает в унисон, его эстетика – лаконизм и способность к быстрым, обеспеченным техникой, трансформациям. Всё оно целиком – в сущности, тонкое, но работающее как часы сценическое оборудование, deus ex machina, театр-робот, принимающий по 17 000 зрителей за раз. Без интеллектуальной системы управления, работающей, если нужно, «от одной кнопки», этот эффект здания-инструмента был бы неполным.

Концерт-холл Ziggo Dome © Benthem Crouwel Architects
Концерт-холл Ziggo Dome © Benthem Crouwel Architects
Концерт-холл Ziggo Dome © Benthem Crouwel Architects
Концерт-холл Ziggo Dome © Benthem Crouwel Architects
Концерт-холл Ziggo Dome © Benthem Crouwel Architects
Концерт-холл Ziggo Dome © Benthem Crouwel Architects
